Компактная установка питания «Штиль» PS24-0045-3U ver.2 предназначена для обеспечения бесперебойного электропитания постоянным током систем связи и любого другого электронного и электротехнического оборудования с напряжением питания 24 В. Максимальный выходной ток устройства - 50 А, максимальная выходная мощность – 1200 Вт.

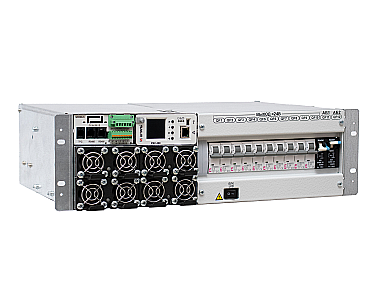

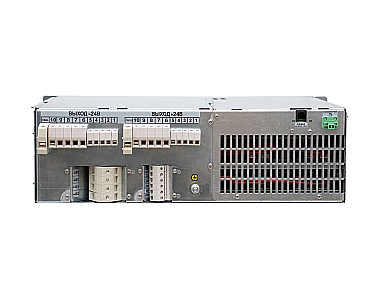

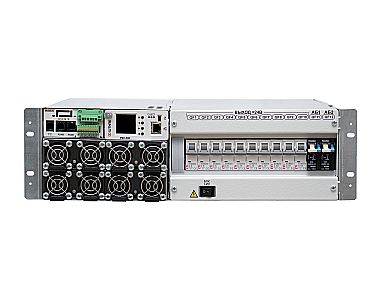

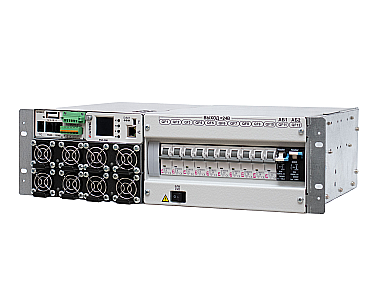

Установка питания PS24-0045-3U ver.2 производится в виде 19-дюймовой корзины высотой 3U и предназначена для размещения в стойках и шкафах. Модульная конструкция изделия и возможность «горячей» замены силовых компонентов (выпрямителей) позволяет проектировать гибкие и максимально удовлетворяющие требованиям клиентов системы. Детальная информация о технических характеристиках различных вариантов исполнения установки питания PS24-0045-3U ver.2 обозначена в таблице ниже.
| Варианты исполнения установки питания PS24-0045-3U ver.2 | Количество выпрямителей, шт. | Максимальный выходной ток, А | Выходная мощность, Вт | Масса, кг |
| PS24-0045-3U (1/0350), ver 2 | 1 | 12,5 | 300 | 15 |
| PS24-0045-3U (2/0350), ver 2 | 2 | 25 | 600 | 17 |
| PS24-0045-3U (3/0350), ver 2 | 3 | 37,5 | 900 | 19 |
| PS24-0045-3U (4/0350), ver 2 | 3 | 50 | 1200 | 21 |
В состав изделия помимо источников питания (выпрямителей) также входят коммутирующая аппаратура ввода переменного тока, предохранители защиты нагрузки, устройства защиты аккумуляторов от короткого замыкания и глубокого разряда, контроллер «Штиль» PSC-300.03.02 для управление системой питания и организации мониторинга, датчик температуры для измерения температуры аккумуляторных батарей и термокомпенсации заряда. Обращаем Ваше внимание на то, что аккумуляторные батареи не входят в комплект поставки изделия!
Представленная модель установки питания «Штиль» PS24-0045-3U ver.2 осуществляет преобразование переменного тока напряжением 220 В в постоянный ток с напряжением 24 В. Электропитание изделия может производится от одного из двух источников: промышленной сети переменного тока 220 В, 50 Гц и источника постоянного тока (аккумуляторной батареи). Питание от сети переменного тока поступает на входы источников питания (выпрямителей). Аккумуляторная батарея подключается параллельно выходу выпрямителей, переход на питание от АБ осуществляется в случае отсутствия переменного напряжения на входах выпрямителей. Коммутация батареи с выходом осуществляется с помощью реле.
| Страна производитель | Россия |
| Активная мощность, кВт | 1,2 |
| Форм-фактор | в стойку (компактные) |
| Рабочий диапазон входного переменного напряжения, В | 90-276 (в диапазоне 90 - 175 В происходит линейное снижение выходной мощности выпрямителя, до 50% от номинальной при Uвх = 90 В) |
| Номинальное входное переменное напряжение, В | 220 |
| Максимальный входной ток, А | 7,2 (при установке в изделие 4-х источников питания (выпрямителей)) |
| Входной коэффициент мощности | 0,99 при 100% нагрузке, 0,95 при 50% нагрузке |
| Допустимый диапазон входной частоты, Гц | 45-65 |
| Номинальная входная частота, Гц | 50 |
| Тип входной сети | однофазная сеть переменного тока |
| Действующее значение пульсаций, мВ | не более 50 |
| Диапазон выходного напряжения постоянного тока, В | 20-28 |
| Номинальное выходное напряжение постоянного тока, В | 24 |
| Тип выходного напряжения | постоянное |
| КПД, % | не менее 90 |
| Максимальный выходной ток, А | 50 (при установке в изделие 4-х источников питания (выпрямителей)) |
| Диапазон выходного напряжения при работе от АБ, В | 21-28 |
| Функционал управления АБ | защита от «глубокого» разряда, контроль температуры (термокомпенсация) |
| Поддержка подключения внешних АБ | да |
| Наличие встроенных батарей | нет |
| Номинал предохранителей защиты нагрузки, А | 6, 10, 16, 32 |
| Номинал предохранителей защиты АБ, А | 63 |
| Пониженное или повышенное входное напряжение | защита c автоматическим восстановлением |
| Контакт заземления РЕ | да |
| Перегрев | защита c автоматическим восстановлением |
| «Сухие» контакты | 6 шт. |
| Светодиодная индикация | индикация основных состояний изделия |
| USB | да |
| Ethernet | да |
| Среднее время восстановления, ч | не более 1 |
| Диапазон рабочей температуры, °С | от +5 до +50 |
| Диапазон температуры хранения, °С | от -40 до +85 |
| Срок службы, лет | не менее 20 |
| Гарантийный срок, мес | 24 |
| Габаритные размеры ВхШхГ (без упаковки), мм | 132,5х483х344 |
| Масса, кг | не более 21 (при установке в изделие 4-х источников питания (выпрямителей)) |
| Цвет корпуса | серый |
| 1 | Установка питания PS24-0045-3U, ver.2 в составе: | 1 |
|---|---|---|
| 1.1 | Выпрямитель (в установке питания предусмотрена возможность установки от 1 до 4-х выпрямителей) | 4 |
| 1.2 | Автоматические выключатели защиты нагрузки и АБ в составе: | |
| 1.2.1 | автоматический выключатель защиты нагрузки «Выход =24В» в составе: | |
| 1.2.1.1 | автоматический выключатель «Выход = 24В» 1Р С06 А | 4 |
| 1.2.1.2 | автоматический выключатель «Выход = 24В» 1Р С10 А | 3 |
| 1.2.1.3 | автоматический выключатель «Выход = 24В» 1Р С16 А | 2 |
| 1.2.1.4 | автоматический выключатель «Выход = 24В» 1Р С32 А | 1 |
| 1.2.2 | Автоматический выключатель защиты АБ 1P 63А | 2 |
| 1.3 | Модуль Ethernet Штиль (TCP/IP адаптер) | 1 |
| 2 | Контроллер PSC-300 | 1 |
| 3 | Датчик температуры УП | 1 |
| 4 | Руководство по эксплуатации | 1 |
| 5 | Упаковка (картонный короб) | 1 |
