Хит продаж
  • Активная мощность, кВт
    8
  • Число фаз
    1 в 1
  • Форм-фактор
    напольный
  • Топология
    on-line (с двойным преобразованием)
  • Режимы работы
    on-line, автономный, байпас, ECO
  • Предельный диапазон входного напряжения, В
    90-310
  • Номинальное выходное напряжение, В
    220
  • Диапазон настройки выходного напряжения, В
    220-240
  • Точность стабилизации выходного напряжения, %
    ±2
  • Форма выходного напряжения
    чистая синусоида
  • Максимальный выходной ток, А
    45
  • Наличие встроенных батарей
    да
  • Электронный автоматический байпас
    да
  • Степень защиты от пыли и влаги
    IP20
  • Габаритные размеры ВхШхГ (в упаковке), мм
    800х360х680
  • Масса, кг
    65
  • Гарантийный срок, мес
    24
256 010 ₽
В производстве
Как получить счёт или КП?
Способы получения:
Важная информация для покупателей
Неофициальные продавцы продукции
ГК «Штиль»
Профессиональный
подбор
Профессио-
нальный подбор
Простая
покупка
Фокус
на качестве
Удобная
доставка
Официальная
гарантия
Самый полный
ассортимент
Обмен и возврат
в течение 7 дней

Онлайн ИБП ST1110SL обеспечивает бесперебойное электропитание и надежную защиту от нестабильного напряжения однофазных электроприборов (индивидуально или в группе) бытового или коммерческого применения мощностью до 10 кВА /8 кВт, например:

  • котельной и отопительной техники;
  • аудиооборудования и видеотехники, ПК и периферийных устройств;
  • IT-оборудования (серверов, групп серверов, небольших ЦОД);
  • систем безопасности;
  • сетевого оборудования, систем связи и телекоммуникационных узлов.

Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель ST1110SL отлично функционирует в связке с дизельгенераторными установками.

ST1110SL – это ИБП топологии on-line с двойным преобразованием электроэнергии, благодаря которому устройство позволяет:

  • стабилизировать входное напряжение в широком диапазоне (90-310 В) без перехода в автономный режим;
  • моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения;
  • питать нагрузку идеальным синусоидальным напряжением с высокой точностью стабилизации (±2%).

Устройство охлаждается с помощью двух малошумных вентиляторов с адаптивным режимом работы.

Установка и подключение

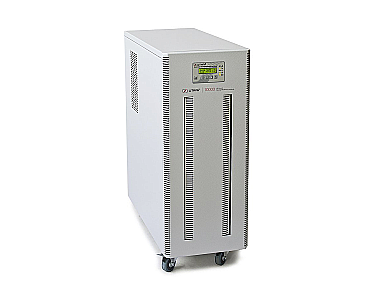

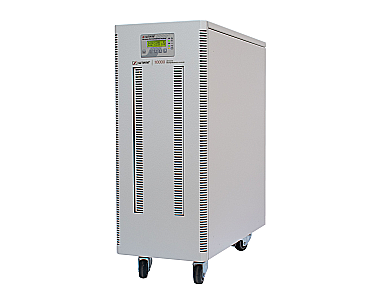

ИБП имеет компактный металлический корпус, предназначенный для напольного размещения (tower). Прибор устанавливается на любой ровной горизонтальной поверхности на поворотные колесики.

Электропитание и подключение нагрузки осуществляется через клеммные колодки, расположенные на задней панели корпуса.

Автономная работа

Для обеспечения автономной работы нагрузки ST1110SL имеет встроенные аккумуляторные батареи емкостью 9 Ач и зарядное устройство (ток от 1 до 4 А, шаг настройки – 0,5 А). При 60% нагрузке АБ обеспечат резервное питание подключенной электротехники в течение 5 минут. Для увеличения времени автономной работы (до 38 мин при 100% загрузке) к ИБП также можно подключить внешние батарейные модули. Время автономной работы от встроенных и внешних батарей при других уровнях загрузки ИБП представлено на вкладке Автономная работа.

В ST1110SL применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ).

Кроме того, модель обладает специальными алгоритмами, позволяющими:

  • отключать АБ при разряде на 80-85% (защита от «глубокого» разряда);
  • заранее уведомить пользователя об износе АБ;
  • точно прогнозировать время автономии при текущей нагрузке.

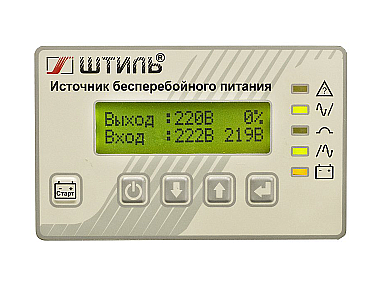

Панель управления

Контроль и настройка основных рабочих параметров ИБП выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, четыре функциональные клавиши и пять светодиодных индикаторов:

  • «Состояние» – оповещает о режиме работы устройства;
  • «Сеть» – оповещает о состоянии сети;
  • «Байпас» – оповещает о переходе на байпас/ЭКО-режим;
  • «Инвертор» – оповещает о работе инвертора;
  • «Батарея» – показывает состояние батарей.

Информация на ЖК-дисплее:

  • значение входного и выходного напряжения;
  • процент загрузки ИБП;
  • значение напряжения батарей и их состояние;
  • активная и полная мощность нагрузки;
  • аварии с указанием их причин.

С помощью панели управления можно выполнить три теста АБ:

  • 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
  • на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
  • до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя остаточную ёмкость).

Запуск тестов осуществляется через меню «Система», п. «Команда ИБП».

Защита

ST1110SL укомплектован электронной защитой от:

  • перегрузки по выходу;
  • короткого замыкания;
  • внутреннего перегрева.

После устранения причины включения электронной защиты устройство самостоятельно перезапускается.

Кроме того, ИБП имеет защиту от высокочастотных сетевых помех и импульсных перенапряжений, а также аварийную защиту от любых неисправностей (при их возникновении устройство отключает нагрузку или переводит её питание через байпас на сеть).

Как купить?

Купить ИБП ST1110SL и дополнительные аксессуары к нему можно в нашем официальном интернет-магазине российского производителя «Штиль» с доставкой по Москве и другим регионам России.

ST1110SL – это отличное соотношение цена/качество по сравнению с аналогичной продукцией иностранных вендоров на российском рынке систем электропитания.

Средства мониторинга

ИБП обладает функционалом для локального/удаленного мониторинга работы. На задней панели устройства предусмотрены два слота, в которые устанавливаются платы расширения со следующими интерфейсами:

  • RS-232 (протокол Megatec);
  • RS-485 (протоколы Modbus RTU/Штиль);
  • USB и mini-USB;
  • Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
  • «сухие» контакты.

Работа ИБП с установленной платой легко контролируется в веб-браузере или через специальное ПО Shtyl Device Manager (SDM). Платы расширения не входят в комплект поставки и приобретаются отдельно.


Превосходные технические характеристики
  • безразрывное мгновенное переключение на питание от АБ (онлайн топология);
  • идеальное синусоидальное выходное напряжение;
  • работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ;
  • высокая точность стабилизации напряжения – ±2%;
  • выходной коэффициент мощности – 0,8;
  • входной коэффициент мощности – 0,99;
  • малый коэффициент нелинейных искажений тока – до 2% при линейной нагрузке.
Функциональность
  • плавный пуск;
  • резервное питание за счёт встроенных АБ в течение 5 минут (при 60% нагрузке);
  • увеличение времени резервного питания нагрузки до 38 мин (при 100% загрузке) за счёт подключения внешних батарейных модулей;
  • совместимость в работе с генераторами;
  • функция «холодного» старта (запуск при отсутствии питающего напряжения);
  • встроенный автоматический байпас;
  • широкие возможности локального/удаленного мониторинга и управления.
Высокая надежность
  • многоуровневая электронная система защиты;
  • автоматический перезапуск при восстановлении после аварий;
  • полный набор функций контроля и управления АБ;
  • самодиагностика при запуске и во время работы;
  • высокая перегрузочная способность (особенно важно при работе с двигателями);
  • срок службы – не менее 10 лет.
Энергоэффективность
  • поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
  • КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас;
  • охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).

Общие
Полная мощность, кВА 10
Активная мощность, кВт 8
Число фаз 1 в 1
Форм-фактор напольный
Топология on-line (с двойным преобразованием)
Режимы работы on-line, автономный, байпас, ECO
Страна производитель Россия
Входные характеристики
Тип входной сети однофазная трехпроводная (L, N, PE)
Совместимость с генератором да
Номинальное входное напряжение, В 220
Рабочий диапазон входного напряжения, В 165-310 при нагрузке 100%, 135-310 при нагрузке 80%, 90-310 при нагрузке 60%
Предельный диапазон входного напряжения, В 90-310
Допустимое отклонение верхней границы входного напряжения
в режиме ECO и для электронного байпаса, %
+5, +10, +15, +20, +25 (значение по умолчанию: +20)
Допустимое отклонение нижней границы входного напряжения
в режиме ECO и для электронного байпаса, %
-5, -10, -15, -20, -25 (значение по умолчанию: -20)
Номинальная входная частота, Гц 50
Допустимый диапазон входной частоты, Гц 43-57
Входной коэффициент мощности 0,99
Максимальный входной ток, А 55
Плавный пуск да
Выходные характеристики
Тип выходного напряжения однофазное
Номинальное выходное напряжение, В 220
Диапазон настройки выходного напряжения, В 220-240
Точность стабилизации выходного напряжения, % ±2
Форма выходного напряжения чистая синусоида
Выходной коэффициент мощности 0,8
Номинальная выходная частота, Гц при работе от сети – соответствует частоте сети
при работе от АБ – устанавливается пользователем: 50/60
Точность стабилизации выходной частоты (при работе от АБ), % ±0,1
Максимальный выходной ток, А 45
Коэффициент нелинейных искажений выходного напряжения, % <2 при линейной нагрузке, <4 при нелинейной нагрузке
Крест-фактор 3:1
Перегрузочная способность (при работе в режиме on-line или от батарей) менее 105% – не ограничено, 105-150% – не менее 5 с, более 150% – не более 5 с (с последующим переключением на байпас)
КПД в режиме on-line, % 95
КПД при работе через байпас или в режиме ECO, % 99
КПД в автономном режиме, % 94
Время переключения в автономный режим из режима on-line, мс 0
Время переключения в автономный режим из режима ECO, мс 5
Аккумуляторные батареи (АБ)
Наличие встроенных батарей да
Поддержка подключения внешних АБ да
Тип АБ герметичные, необслуживаемые, свинцово-кислотные
Номинальное напряжение АБ, В 192
Номинальный ток заряда встроенного ЗУ, А от 1 до 4 (шаг настройки – 0,5 А)
Количество встроенных АБ 12В, шт. 16
Емкость встроенных АБ, Ач 9
Возможность «горячей» замены встроенных АБ нет
Время заряда встроенных АБ, ч не более 8 (до 90% емкости)
Функционал управления АБ определение остаточной ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда
Холодный старт да
Срок службы АБ, лет до 7 (в зависимости от условий эксплуатации)
Защита
Перегрузка по выходу электронная защита с автовосстановлением
Короткое замыкание электронная защита с автовосстановлением
Перегрев электронная защита с автовосстановлением
Защита от импульсных перенапряжений варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»),
срабатывание – 50 мкс)
Защита сети от высокочастотных помех 150 кГц - 30 МГц
Защита нагрузки от сетевых помех (между фазой и нейтралью) до 2,5 кГц
Защита от «глубокого» разряда батарей да
Защита от аварии в ИБП электронная аварийная защита
Электронный автоматический байпас да
Панель управления и интерфейсы
ЖК-дисплей отображение рабочего состояния системы и основных входных и выходных параметров
Светодиодная индикация состояние, сеть, байпас, инвертор, батарея
Функциональные клавиши управление отображаемым на ЖК-дисплее меню, настройка ИБП
Звуковой сигнал автономный режим, низкое напряжение встроенных и/или внешних АБ, батарея отсоединена/полностью разряжена/нуждается в замене, перегрузка и неисправность ИБП
RS-232 опция (требуется установка карты мониторинга)
mini-USB опция (требуется установка карты мониторинга)
USB опция (требуется установка карты мониторинга)
Ethernet опция (требуется установка карты мониторинга)
RS-485 опция (требуется установка карты мониторинга)
«Сухие» контакты опция (требуется установка карты мониторинга)
EPO разъемный клеммник под винт, сечение провода: 0,08-1,2 мм.кв.
Подключение
Входная сеть клеммное подключение (L, N, PE)
Нагрузка (выходные разъёмы) клеммное подключение (L, N, PE)
Надежность и эксплуатационные характеристики
Установка в помещении
Диапазон рабочей температуры, °С от +5 до +40
Диапазон температуры хранения, °С от -40 до +40
Тип охлаждения принудительное (вентиляторное)
Относительная влажность, % от 0 до 80 (без конденсата)
Рабочая высота, м до 3000 м над уровнем моря
Степень защиты от пыли и влаги IP20
Срок службы, лет не менее 10
Гарантийный срок, мес 24
Механические характеристики
Габаритные размеры ВхШхГ (без упаковки), мм 660х250х572
Габаритные размеры ВхШхГ (в упаковке), мм 800х360х680
Масса, кг 65
Цвет корпуса серый
Уровень нагрузки, % 10% 20% 30% 40% 50% 60% 70% 80% 90% 100%
Время автономной работы (от встроенных батарей), мин 50 23 12 10 7 5 2 0 0 0
Для обеспечения более длительного времени автономной работы необходимо использовать внешние батарейные модули.
Батарейные
модули/стеллажи
Суммарная ёмкость
АБ, Ач
Время автономной работы (в зависимости от уровня нагрузки), мин Стоимость
10% 20% 30% 40% 50% 60% 70% 80% 90% 100%
18 140 50 30 22 18 13 12 11 9 7
82 860 ₽
27 220 80 52 36 28 22 18 17 13 12
111 250 ₽
36 290 130 70 52 40 30 25 22 19 17
194 110 ₽
45 360 190 90 70 52 40 32 30 26 23
222 500 ₽
54 430 220 130 85 65 50 42 36 32 27
305 360 ₽
63 560 270 170 105 80 65 52 44 38 32
333 750 ₽
72 630 290 200 130 90 75 70 52 50 38
416 610 ₽

Напольные батарейные модули
82 860 ₽
111 250 ₽
Напольные зарядные устройства
73 100 ₽
Карты мониторинга
15 750 ₽
21 230 ₽
6 990 ₽
1 310 ₽
Модули и шкафы внешнего байпаса
52 500 ₽
63 000 ₽
Батарейные кабели
1 760 ₽
2 190 ₽
2 620 ₽
3 050 ₽
1 ИБП переменного тока ST1110SL 1 шт.
2 Встроенные аккумуляторные батареи (12 В, 9 Ач) 16 шт.
3 Руководство по эксплуатации 1 шт.
4 Упаковка 1 шт.
5 Гарантийный талон 1 шт.
Листовки, брошюры, каталоги
Однофазные ИБП переменного тока. Брошюра, 2023 год Скачать
Однофазные ИБП переменного тока. Брошюра, 2021 год Скачать
Однофазные ИБП переменного тока. Брошюра, 2019 год Скачать
ИБП переменного тока. Брошюра, 2018 год Скачать
ИБП переменного тока. Каталог, 2017 год Скачать
Презентации
Однофазные ИБП. Презентация, 2022 год Скачать
Руководства по эксплуатации
Источники бесперебойного питания: ST1106SL, ST1110SL Скачать
3D-модели
Однофазные источники бесперебойного питания ST1106SL, ST1110SL Скачать
Сертификаты
Источники бесперебойного питания серии ST, SR, STR 6-10 кВА. Декларация о соответствии требованиям технических регламентов: «О безопасности низковольтного оборудования», «Электромагнитная совместимость технических средств» Скачать
Программное обеспечение
Shut Down Manager. ПО для мониторинга и управления ИБП Подробнее
Shtyl Device Manager. ПО для мониторинга и управления оборудованием «Штиль» Подробнее
Прайс-листы
Однофазные ИБП. Прайс-лист, 2024 год Скачать

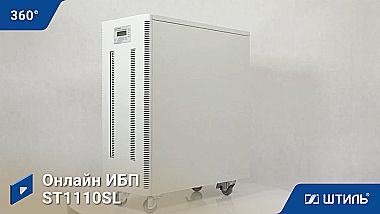

Отзывы о Онлайн ИБП ST1110SL (10 кВА)
Отзывы не найдены

Похожие товары

134 760 ₽
