Модульный трехфазный ИБП SM120(3x20) 60 кВА
- Активная мощность, кВт 54
- Форм-фактор шкафной (модульный)
- Топология on-line (с двойным преобразованием)
- Предельный диапазон входного напряжения, В 228-478
- Номинальное выходное напряжение, В 380/400/415 (трехфазное с общей нейтралью)
- Точность стабилизации выходного напряжения, % ±1,5 (0…100% несбалансированная нагрузка)
- Форма выходного напряжения чистая синусоида
- Наличие встроенных батарей нет
- Степень защиты от пыли и влаги IP20
- Гарантийный срок, мес 24
Модульный онлайн ИБП SM120 (3x20) предназначен для обеспечения бесперебойной работы и надежной защиты от перепадов сетевого напряжения трехфазной критической нагрузки. Модель идеально подходит для электрооборудования:
- дата-центров, рабочих станций и коммуникационных узлов;
- систем связи и безопасности;
- медучреждений (диагностическая техника);
- финансовых и торговых компаний.

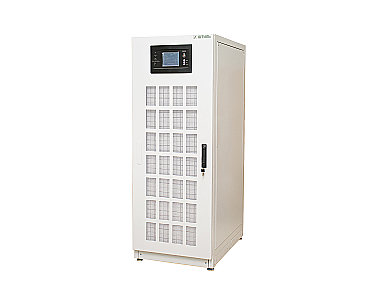

SM120 (3x20) представляет собой прочный металлический шкаф, в котором установлено три силовых модуля по 20 кВА /18 кВт и другие компоненты. Дверца шкафа имеет противопылевой фильтр.
Дополнительное подключение силовых модулей позволяет увеличить выходную мощность системы питания до 120 ВА /108 кВт, а параллельное подключение до 3-х блоков ИБП SM120, полностью укомплектованных модулями, – 360 кВА / 324 кВт.
SM120 (3x20) также поддерживает использование технологий резервирования на основе модулей или блоков ИБП для выстраивания конфигураций повышенной надежности.
SM120 (3x20) работает на основе двойного преобразования электричества, которое обеспечивает:
- работу в широком диапазоне сетевого напряжения (228-478 В) без перехода на питание от батарей;
- мгновенный и безразрывный перевод питания нагрузки на АКБ при пропадании сетевого напряжения и обратно при его восстановлении;
- постоянное питание нагрузки напряжением синусоидальной формы и высокой точности (±1,5%);
- максимальную защиту нагрузки от негативных воздействий электросети;
- полную независимость выходных характеристик напряжения от состояния сети.
Предусмотрена «горячая» (без обесточивания ИБП и нагрузки) замена вышедшего из строя силового модуля. При этом мощность нагрузки будет распределяться равномерно среди работающих резервных модулей, если они были установлены.
Подключение
Входная сеть и электрооборудование подключается к ИБП через шины.
Автономная работа
ИБП SM120 (3x20) не имеет встроенных батарей, но способен обеспечить долговременную автономную работу нагрузки за счет подключения внешних АКБ. Для правильного подбора внешних аккумуляторных батарей и решений по их установке обращайтесь к специалистам завода ГК «Штиль».
Модель также оснащена встроенным зарядным устройством, его ток устанавливается в диапазоне от 1 до 20% от мощности ИБП.
Панель управления
На дверце ИБП установлена современная панель управления, которая включает в себя ЖК-дисплей и светодиодные индикаторы. Они позволяют удобно контролировать работу устройства и выполнять основные настройки.
На ЖК-дисплее отображаются входное и выходное напряжение, входная частота, полная и активная мощность нагрузки, процент загрузки ИБП от его номинальной мощности, журнал аварий и другие параметры устройства.
Светодиодные индикаторы оповещают о состоянии самого ИБП и его отдельных блоков: выпрямителя, батарей, цепи байпаса, инвертора и выхода.
Установленный внутри ИБП силовой модуль имеет свой ЖК-дисплей, который показывает его рабочие параметры и позволяет отслеживать состояние.
Защита
В SM120 (3x20) используется многоуровневая система защиты от:
- перегрузки и короткого замыкания;
- внутреннего перегрева;
- высокочастотных сетевых помех и импульсных перенапряжений;
- переходных процессов при коммутации и нелинейных искажений;
- «глубокого» разряда батарей.
Модель ИБП оснащена централизованным электронным байпасом, который позволяет автоматически и бесперебойно переключать питание нагрузки на сеть в случае перегрузки или выхода из строя устройства.
Встроенный ручной технический байпас служит для проведения ремонта и сервисного обслуживания ИБП без прерывания питания нагрузки.
Средства мониторинга
SM120 (3x20) имеет возможность организации локального/удаленного мониторинга его функционирования.
Для этого используются «сухие» контакты, порты USB и RS-232, а также интерфейс Ethernet с поддержкой протоколов SNMP, Штиль и др.
Работа устройства удобно контролируется с помощью ПО Shut Down Manager или Shtyl Device Manager.
Кроме того, ИБП оснащен портом EPO для дистанционного аварийного отключения.
- безразрывное мгновенное переключение на питание от АБ (онлайн топология);
- идеальное синусоидальное выходное напряжение;
- работа в широком диапазоне входного напряжения (228-478 В) без перехода на АБ;
- высокая точность стабилизации напряжения – ±1,5%;
- выходной коэффициент мощности – 0,9;
- входной коэффициент мощности – 0,99;
- малый коэффициент нелинейных искажений тока – до 1,5% при линейной нагрузке.
- подключение дополнительных силовых модулей;
- оптимальное резервное питание за счёт внешних АБ;
- совместимость в работе с генераторами;
- функция «холодного» старта;
- функция «горячей» замены силовых модулей;
- встроенный технический и автоматический байпас;
- широкие возможности локального/удаленного мониторинга;
- создание резервируемых конфигураций по схеме N+X;
- параллельное подключение блоков ИБП – до 3-х шт.
- многоуровневая электронная система защиты;
- автоматический перезапуск при восстановлении после аварий;
- полный набор функций контроля батарей;
- самодиагностика при запуске и во время работы;
- высокая перегрузочная способность (особенно важно при работе с двигателями);
- срок службы – не менее 12 лет.
- поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
- КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас;
- охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).
| Полная мощность, кВА | 60 |
| Активная мощность, кВт | 54 |
| Число фаз | 3 в 3 |
| Форм-фактор | шкафной (модульный) |
| Топология | on-line (с двойным преобразованием) |
| Страна производитель | Россия |
| Тип входной сети | трехфазная пятипроводная с общей нейтралью (L1, L2, L3, N, PE) |
| Совместимость с генератором | да |
| Номинальное входное напряжение, В | 380/400/415 |
| Рабочий диапазон входного напряжения, В | 304-478 при нагрузке 100%, 228-304 с ограничением выходной мощности |
| Предельный диапазон входного напряжения, В | 228-478 |
| Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, % |
+10, +15, +20, +25 (значение по умолчанию: +15) |
| Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, % |
-10, -15, -20, -30, -40 (значение по умолчанию: -20) |
| Номинальная входная частота, Гц | 50/60 |
| Допустимый диапазон входной частоты, Гц | 40-70 |
| Входной коэффициент мощности | 0,99 |
| Плавный пуск | да |
| Тип выходного напряжения | трехфазное |
| Номинальное выходное напряжение, В | 380/400/415 (трехфазное с общей нейтралью) |
| Точность стабилизации выходного напряжения, % | ±1,5 (0…100% несбалансированная нагрузка) |
| Форма выходного напряжения | чистая синусоида |
| Выходной коэффициент мощности | 0,9 |
| Номинальная выходная частота, Гц | 50/60 |
| Точность стабилизации выходной частоты (при работе от АБ), % | ±0,1 |
| Коэффициент нелинейных искажений выходного напряжения, % | <1 при линейной нагрузке, <6 при нелинейной нагрузке |
| Крест-фактор | 3:1 |
| Перегрузочная способность (при работе в режиме on-line или от батарей) | 110% - в течение 1 часа, 125% - в течение 10 минут, 150% - в течение 1 минуты, более 150% - в течение 200 мс |
| КПД в режиме работы от электросети, % | 99 |
| КПД в режиме on-line, % | 95 |
| КПД в автономном режиме, % | 95 |
| Переходная характеристика | <5% для ступенчатой нагрузки (20%-80%-20%) |
| Время восстановления после переходного процесса | <30 мс для ступенчатой нагрузки (0%-100%-0%) |
| Время переключения в автономный режим из режима on-line, мс | 0 |
| Время переключения в автономный режим из режима ECO, мс | переключение с синхронизацией: 0 |
| Наличие встроенных батарей | нет |
| Поддержка подключения внешних АБ | да |
| Тип АБ | герметичные, необслуживаемые, свинцово-кислотные |
| Номинальное напряжение АБ, В | 480 (±240), диапазон одного плеча: 198~288 |
| Напряжение буферного заряда АБ, В/эл | 2,25 (диапазон выбора: 2,2-2,35) |
| Напряжение выравнивания заряда АБ, В/эл | 2,4 (диапазон выбора: 2,3-2,45) |
| Конечное напряжение разряда АБ, В/эл | 1,65 (диапазон выбора: 1,6-1,75) с током разряда 0,6 С, 1,75 (диапазон выбора: 1,65-1,8) с током разряда 0,15 С конечное напряжение разряда автоматически корректируется в зависимости от времени автономной работы |
| Термокомпенсация заряда АБ | настраивается в пределах от 0 до 5 мВ/0С/эл |
| Номинальная мощность заряда встроенного ЗУ | 10% от мощности ИБП (диапазон выбора: 1-20%) |
| Количество внешних АБ 12В, шт. | 40 |
| Емкость внешних АБ, Ач | зависит от требуемого времени автономной работы |
| Функционал управления АБ | калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда |
| Холодный старт | да |
| Срок службы АБ, лет | до 12 лет (в зависимости от условий эксплуатации) |
| ЖК-дисплей | цветной сенсорный, окно информации о системе, окно меню и текущей команды, окно событий |
| Светодиодный дисплей | индикатор выпрямителя (REC), индикатор аккумуляторов (BAT), индикатор питания в обход ИБП (BYP), индикатор инвертора (INV), индикатор нагрузки (OUTPUT), индикатор состояния (STATUS) |
| RS-232 | да |
| Ethernet | опция |
| RS-485 | да |
| «Сухие» контакты | да |
| Параллельная работа | до 3 шт. (опция) |
| Интерфейс работы с ДГУ | да |
| Входная сеть | шины |
| Нагрузка (выходные разъёмы) | шины |
| Завод кабелей | снизу |
| Расстояние от задней стенки до стены или другого оборудования не менее, мм | 300 |
| Установка | в помещении |
| Диапазон рабочей температуры, °С | от 0 до +40 (срок службы АБ снижается вдвое на каждые 10 С0 превышения температуры свыше 20 С0) |
| Диапазон температуры хранения, °С | от -40 до +70 |
| Тип охлаждения | принудительное (вентиляторное) |
| Относительная влажность, % | от 0 до 95 (без конденсата) |
| Рабочая высота, м | до 3000 м над уровнем моря |
| Степень защиты от пыли и влаги | IP20 |
| Импульсное перенапряжение по входу, кВ | не более 2 длительностью не более 50 мс |
| Срок службы, лет | не менее 12 |
| Гарантийный срок, мес | 24 |
| Габаритные размеры ВхШхГ (без упаковки), мм | 1700х600х992 |
| Цвет корпуса | серый |
| ИБП переменного тока SM180 (3x20) | 1 шт. |
| Кабель последовательного интерфейса RS-232 1 м | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
