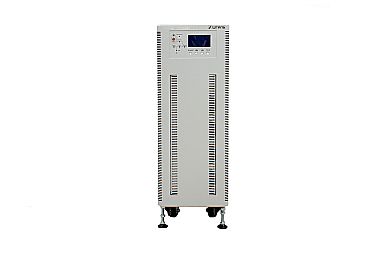

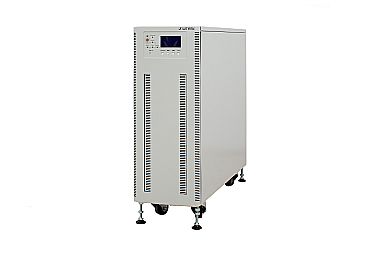

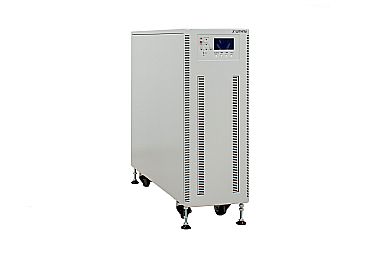

Трехфазный источник бесперебойного питания (ИБП) Штиль ST33010S

ИБП ST33010S предназначен для обеспечения бесперебойной работы критически важного трехфазного и однофазного оборудования суммарной мощностью до 10 кВА /9 кВт при кратковременных пропадания электроснабжения и защиты от перепадов и скачков напряжения в сети 380 В. Примерами нагрузки могут быть:

телекоммуникационное оборудование и системы связи;
IT-оборудование;
звуковое оборудование Hi-Tech;
телевизионная техника;
оборудование торговли и сферы развлечений.

Возможность параллельного подключения до 6-ти блоков ИБП ST33010S позволяет поэтапно, по мере увеличения количества потребителей наращивать выходную мощность системы бесперебойного питания до 60 кВА и более бережно относиться к бюджету на этапе первой закупки.

ST33010S – это ИБП топологии онлайн с технологией двойного преобразования напряжения, благодаря которой устройство обеспечивает:

работу в широком диапазоне сетевого напряжения (228-478 В) без перехода на питание от батарей;
мгновенный и безразрывный перевод питания нагрузки на АКБ при пропадании сетевого напряжения;
постоянное питание нагрузки напряжением синусоидальной формы и высокой точности (±1,5%);
максимальную защиту нагрузки от негативных воздействий электросети;
полную независимость выходных характеристик напряжения от состояния сети.

ST33010S имеет напольное исполнение и устанавливается на любой ровной горизонтальной поверхности на поворотные колесики.

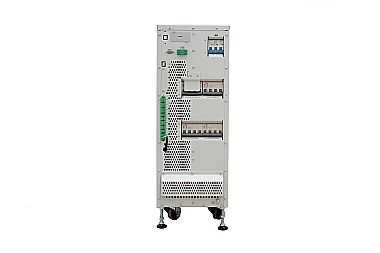

Для электропитания и подключения нагрузки предусмотрены клеммные колодки, расположенные на задней панели ИБП.

Встроенные аккумуляторные батареи емкостью 9 Ач и зарядное устройство обеспечивают до 13 мин времени автономной работы при 100% нагрузке.

Настройка и контроль основных рабочих параметров изделия выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, мнемоническую схему пути тока, светодиодные индикаторы и кнопки управления.

На ЖК-дисплее прибора отображается значение напряжения на входе и выходе, его частота, полная, активная и реактивная мощность нагрузки, процент загрузки ИБП от его номинальной мощности, оставшееся время работы от АКБ, журнал аварий и другие параметры устройства.

Светодиодные индикаторы оповещают о состоянии самого ИБП и его отдельных блоков: выпрямителя, батарей, цепи байпаса, инвертора, выхода.

В ST33010S применяется современная многоуровневая система защиты от:

перегрузки и короткого замыкания;
внутреннего перегрева;
высокочастотных сетевых помех и импульсных перенапряжений;
переходных процессов при коммутации и нелинейных искажений;
«глубокого» разряда батарей.

Встроенный автоматический байпас, для которого предусмотрен отдельный ввод питания, в случае перегрузки или выхода ИБП из строя переключит нагрузку с инвертора на сеть без прерывания питания.

В ИБП предусмотрен локальный/удаленный мониторинг и управление.

На задней панели корпуса устройства размещены следующие интерфейсы: USB, RS-232, RS-485 и «сухие» контакты. Дополнительно к ИБП можно подключить Ethernet-адаптер (поддерживаются протоколы: SNMP/HTTP/HTTPS /SSH/Megatec). Обращаем ваше внимание на то, что он не входит в стандартную комплектацию и приобретаются отдельно.

Мониторинг и управление ИБП можно выполнять несколькими способами: в веб-браузере или программах Shut Down Manager или Shtyl Device Manager.

Преимущества

Свернуть

Превосходные технические характеристики

безразрывное мгновенное переключение на питание от АБ (онлайн топология);
идеальное синусоидальное выходное напряжение;
работа в широком диапазоне входного напряжения (228-478 В) без перехода на АБ;
высокая точность стабилизации напряжения – ±1,5%;
выходной коэффициент мощности – 0,9;
входной коэффициент мощности – 0,99;
малый коэффициент нелинейных искажений тока – до 1% при линейной нагрузке.

Функциональность

плавный пуск;
резервное питание до 13 мин за счёт встроенных АБ (при 100% нагрузке);
совместимость в работе с генераторами;
функция «холодного» старта;
встроенный технический и автоматический байпас;
широкие возможности локального/удаленного мониторинга;
параллельное подключение до 6-ти блоков ИБП
большой выбор дополнительных аксессуаров.

Высокая надежность

многоуровневая электронная система защиты;
автоматический перезапуск при восстановлении после аварий;
полный набор функций контроля батарей;
самодиагностика при запуске и во время работы;
высокая перегрузочная способность (особенно важно при работе с двигателями);
срок службы – не менее 12 лет.

Энергоэффективность

поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас;
охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).

Описание

Характеристики

Свернуть

Общие
Входные характеристики
Выходные характеристики
Аккумуляторные батареи (АБ)
Панель управления и интерфейсы
Подключение
Надежность и эксплуатационные характеристики
Механические характеристики

Полная мощность, кВА

10

Активная мощность, кВт

9

Форм-фактор

напольный

Топология

on-line (с двойным преобразованием)

Страна производитель

Россия

Тип входной сети

трехфазная пятипроводная с общей нейтралью (L1, L2, L3, N, PE)

Совместимость с генератором

да

Номинальное входное напряжение, В

380/400/415

Рабочий диапазон входного напряжения, В

304-478 при нагрузке 100%, 228-304 с ограничением выходной мощности

Предельный диапазон входного напряжения, В

228-478

Допустимое отклонение верхней границы входного напряжения
в режиме ECO и для электронного байпаса, %

+10, +15, +20, +25 (значение по умолчанию: +15)

Допустимое отклонение нижней границы входного напряжения
в режиме ECO и для электронного байпаса, %

-10, -15, -20, -30, -40 (значение по умолчанию: -20)

Номинальная входная частота, Гц

50/60

Допустимый диапазон входной частоты, Гц

40-70

Входной коэффициент мощности

0,99

Максимальный входной ток одной фазы, А

18

Плавный пуск

да

Тип выходного напряжения

трехфазное

Номинальное выходное напряжение, В

380/400/415 (трехфазное с общей нейтралью)

Точность стабилизации выходного напряжения, %

±1,5 (0…100% несбалансированная нагрузка)

Форма выходного напряжения

чистая синусоида

Выходной коэффициент мощности

0,9

Номинальная выходная частота, Гц

50/60

Точность стабилизации выходной частоты, %

±0,1

Максимальный выходной ток одной фазы, А

15

Коэффициент нелинейных искажений выходного напряжения, %

<1 при линейной нагрузке, <6 при нелинейной нагрузке

Крест-фактор

3:1

Перегрузочная способность (при работе в режиме on-line или от батарей)

110% - в течение 1 часа, 125% - в течение 10 минут, 150% - в течение 1 минуты, более 150% - в течение 200 мс

КПД в режиме работы от электросети, %

99

КПД в режиме on-line, %

95

КПД в автономном режиме, %

95

Переходная характеристика

<5% для ступенчатой нагрузки (20%-80%-20%)

Время восстановления после переходного процесса

<30 мс для ступенчатой нагрузки (0%-100%-0%)

Время переключения в автономный режим из режима on-line, мс

0

Время переключения в автономный режим из режима ECO, мс

переключение с синхронизацией: 0

Наличие встроенных батарей

да

Тип АБ

герметичные, необслуживаемые, свинцово-кислотные

Номинальное напряжение АБ, В

480 (±240), диапазон одного плеча: 198~288

Напряжение буферного заряда АБ, В/эл

2,25 (диапазон выбора: 2,2-2,35)

Напряжение выравнивания заряда АБ, В/эл

2,4 (диапазон выбора: 2,3-2,45)

Конечное напряжение разряда АБ, В/эл

1,65 (диапазон выбора: 1,6-1,75) с током разряда 0,6 С,
1,75 (диапазон выбора: 1,65-1,8) с током разряда 0,15 С
конечное напряжение разряда автоматически корректируется в зависимости от времени автономной работы

Термокомпенсация заряда АБ

настраивается в пределах от 0 до 5 мВ/0С/эл

Номинальная мощность заряда встроенного ЗУ

10% от мощности ИБП (диапазон выбора: 1-20%)

Номинальный ток по цепи АБ, А

20

Количество встроенных АБ 12В, шт.

40

Емкость встроенных АБ, Ач

9

Емкость внешних АБ, Ач

зависит от требуемого времени автономной работы

Время заряда встроенных АБ, ч

не более 8 (до 90% емкости)

Функционал управления АБ

калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда

Холодный старт

опция

Срок службы АБ, лет

до 7 (в зависимости от условий эксплуатации)

ЖК-дисплей

окно информации о системе, окно меню и текущей команды, окно событий

Светодиодный дисплей

индикатор выпрямителя (REC), индикатор аккумуляторов (BAT), индикатор питания в обход ИБП (BYP), индикатор инвертора (INV), индикатор нагрузки (OUTPUT), индикатор состояния (STATUS)

Функциональные клавиши

возврат, влево, вправо, ввод, EPO

RS-232

да

Ethernet

опция

RS-485

да

«Сухие» контакты

да

Параллельная работа

до 6 шт. (опция)

Интерфейс работы с ДГУ

да

Входная сеть

болты M6

Нагрузка (выходные разъёмы)

болты M6

Завод кабелей

снизу

Расстояние от задней стенки до стены или другого оборудования не менее, мм

300

Установка

в помещении

Диапазон рабочей температуры, °С

от 0 до +40 (срок службы АБ снижается вдвое на каждые 10 С0 превышения температуры свыше 20 С0)

Диапазон температуры хранения, °С

от -40 до +70

Тип охлаждения

принудительное (встроенный вентилятор с регулировкой скорости вращения)

Уровень шума (на расстоянии 1 м), дБ

58 - при нагрузке 100%, 55 - при нагрузке 45%

Относительная влажность, %

от 0 до 95 (без конденсата)

Рабочая высота, м

до 3000 м над уровнем моря

Степень защиты от пыли и влаги

IP20

Импульсное перенапряжение по входу, кВ

не более 2 длительностью не более 50 мс

Срок службы, лет

не менее 12

Наработка на отказ, ч

не менее 100000

Гарантийный срок, мес

24

Габаритные размеры ВхШхГ (без упаковки), мм

722х250х865

Масса, кг

132

Цвет корпуса

серый
