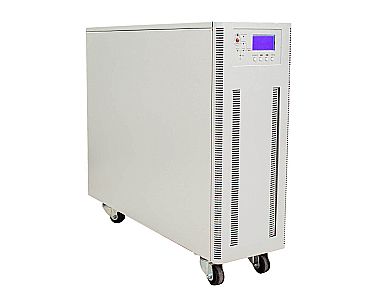

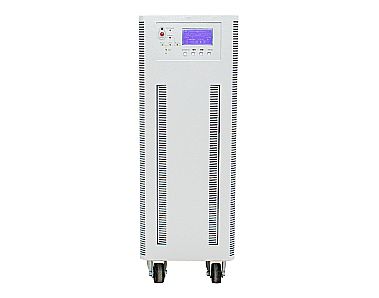

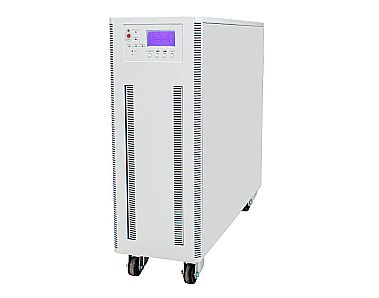

Трехфазный ИБП ST33015S (15 кВА)

Форм-фактор
напольный
Топология
on-line (с двойным преобразованием)
Предельный диапазон входного напряжения, В
228-478
Номинальное выходное напряжение, В
380/400/415 (трехфазное с общей нейтралью)
Точность стабилизации выходного напряжения, %
±1,5 (0…100% несбалансированная нагрузка)
Форма выходного напряжения
чистая синусоида
Наличие встроенных батарей
да
Гарантийный срок, мес
24
  • Описание

  • Преимущества

  • Характеристики

  • Аксессуары

  • Комплектация

  • Скачать

  • ИБП ST33015S применяется для обеспечения бесперебойной работы и защиты от перепадов напряжения критически важного трехфазного и однофазного оборудования суммарной мощностью до 15 кВА /13,5 кВт, например:

    • телекоммуникационного оборудования и систем связи;
    • IT-оборудования;
    • звукового оборудования Hi-Tech;
    • телевизионной техники;
    • оборудования торговли и сферы развлечений.

    Возможность параллельного подключения до 6-ти блоков ИБП ST33015S позволяет поэтапно, по мере увеличения количества потребителей наращивать выходную мощность системы бесперебойного питания до 90 кВА и более бережно относиться к бюджету на этапе первой закупки.

    ST33015S – это ИБП топологии онлайн с двойным преобразованием электроэнергии, благодаря которому устройство обеспечивает:

    • работу в широком диапазоне сетевого напряжения (228-478 В) без перехода на питание от батарей;
    • мгновенный и безразрывный перевод питания нагрузки на АКБ при пропадании сетевого напряжения;
    • постоянное питание нагрузки напряжением синусоидальной формы и высокой точности (±1,5%);
    • максимальную защиту нагрузки от негативных воздействий электросети;
    • полную независимость выходных характеристик напряжения от состояния сети.

    Установка и подключение

    ST33015S предназначен для напольного размещения или установки на любой ровной горизонтальной поверхности. Нагрузка и электропитание подключаются через клеммные колодки, расположенные на тыльной стороне корпуса ИБП.

    Автономная работа

    Автономный режим обеспечивается работой встроенных АКБ емкостью 9 Ач и зарядным устройством. При 100% нагрузке время автономной работы составит до 7 минут.

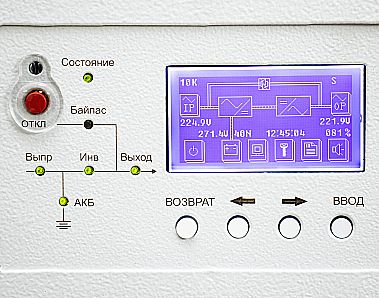

    Панель управления

    Настройка и контроль основных рабочих параметров изделия выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, мнемоническую схему пути тока, светодиодные индикаторы и кнопки управления.

    На ЖК-дисплее прибора отображается значение напряжения на входе и выходе, его частота, полная, активная и реактивная мощность нагрузки, процент загрузки ИБП от его номинальной мощности, оставшееся время работы от АКБ, журнал аварий и другие параметры устройства.

    Светодиодные индикаторы оповещают о состоянии самого ИБП и его отдельных блоков: выпрямителя, батарей, цепи байпаса, инвертора, выхода.


    Защита

    ST33015S обладает многоуровневой системой защиты от:

    • перегрузки и короткого замыкания;
    • внутреннего перегрева;
    • высокочастотных сетевых помех и импульсных перенапряжений;
    • переходных процессов при коммутации и нелинейных искажений;
    • «глубокого» разряда батарей.

    Автоматический байпас выполняет бесперебойный перевод питания нагрузки на сеть при выходе устройства из строя или его перегрузке. Ручной сервисный байпас позволяет провести сервисное обслуживания ИБП без прерывания питания нагрузки.

    Средства мониторинга

    ИБП обладает возможностью организации локального/удаленного мониторинга и управления. Для этого имеются порты USB, RS-232, RS-485 (протоколы Modbus RTU и Modbus ASCII) и «сухие» контакты.

    Также к ИБП дополнительно можно подключить плату расширения с интерфейсом Ethernet (протоколы SNMP/HTTP/HTTPS /SSH / Megatec). Данная плата не входит в стандартную комплектацию и приобретаются отдельно.

    Контроль работы ИБП отслеживается прямо в веб-браузере, а также в программах Shut Down Manager или Shtyl Device Manager (SDM).

  • Превосходные технические характеристики
    • безразрывное мгновенное переключение на питание от АБ (онлайн топология);
    • идеальное синусоидальное выходное напряжение;
    • работа в широком диапазоне входного напряжения (228-478 В) без перехода на АБ;
    • высокая точность стабилизации напряжения – ±1,5%;
    • выходной коэффициент мощности – 0,9;
    • входной коэффициент мощности – 0,99;
    • малый коэффициент нелинейных искажений тока – до 1% при линейной нагрузке.
    Функциональность
    • плавный пуск;
    • резервное питание до 7 мин за счёт встроенных АБ (при 100% нагрузке);
    • совместимость в работе с генераторами;
    • функция «холодного» старта;
    • встроенный технический и автоматический байпас;
    • широкие возможности локального/удаленного мониторинга;
    • параллельное подключение до 6-ти блоков ИБП
    • большой выбор дополнительных аксессуаров.
    Высокая надежность
    • многоуровневая электронная система защиты;
    • автоматический перезапуск при восстановлении после аварий;
    • полный набор функций контроля батарей;
    • самодиагностика при запуске и во время работы;
    • высокая перегрузочная способность (особенно важно при работе с двигателями);
    • срок службы – не менее 12 лет.
    Энергоэффективность
    • поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
    • КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас;
    • охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).
  • Общие
    Полная мощность, кВА
    15
    Активная мощность, кВт
    13,5
    Форм-фактор
    напольный
    Топология
    on-line (с двойным преобразованием)
    Страна производитель
    Россия
    Входные характеристики
    Тип входной сети
    трехфазная пятипроводная с общей нейтралью (L1, L2, L3, N, PE)
    Совместимость с генератором
    да
    Номинальное входное напряжение, В
    380/400/415
    Рабочий диапазон входного напряжения, В
    304-478 при нагрузке 100%, 228-304 с ограничением выходной мощности
    Предельный диапазон входного напряжения, В
    228-478
    Допустимое отклонение верхней границы входного напряжения
    в режиме ECO и для электронного байпаса, %
    +10, +15, +20, +25 (значение по умолчанию: +15)
    Допустимое отклонение нижней границы входного напряжения
    в режиме ECO и для электронного байпаса, %
    -10, -15, -20, -30, -40 (значение по умолчанию: -20)
    Номинальная входная частота, Гц
    50/60
    Допустимый диапазон входной частоты, Гц
    40-70
    Входной коэффициент мощности
    0,99
    Максимальный входной ток одной фазы, А
    28
    Плавный пуск
    да
    Выходные характеристики
    Тип выходного напряжения
    трехфазное
    Номинальное выходное напряжение, В
    380/400/415 (трехфазное с общей нейтралью)
    Точность стабилизации выходного напряжения, %
    ±1,5 (0…100% несбалансированная нагрузка)
    Форма выходного напряжения
    чистая синусоида
    Выходной коэффициент мощности
    0,9
    Номинальная выходная частота, Гц
    50/60
    Точность стабилизации выходной частоты, %
    ±0,1
    Максимальный выходной ток одной фазы, А
    23
    Коэффициент нелинейных искажений выходного напряжения, %
    <1 при линейной нагрузке, <6 при нелинейной нагрузке
    Крест-фактор
    03:01
    Перегрузочная способность (при работе в режиме on-line или от батарей)
    110% - в течение 1 часа, 125% - в течение 10 минут, 150% - в течение 1 минуты, более 150% - в течение 200 мс
    КПД в режиме работы от электросети, %
    99
    КПД в режиме on-line, %
    95
    КПД в автономном режиме, %
    95
    Переходная характеристика
    <5% для ступенчатой нагрузки (20%-80%-20%)
    Время восстановления после переходного процесса
    <30 мс для ступенчатой нагрузки (0%-100%-0%)
    Время переключения в автономный режим из режима on-line, мс
    0
    Время переключения в автономный режим из режима ECO, мс
    переключение с синхронизацией: 0
    Аккумуляторные батареи (АБ)
    Наличие встроенных батарей
    да
    Тип АБ
    герметичные, необслуживаемые, свинцово-кислотные
    Номинальное напряжение АБ, В
    480 (±240), диапазон одного плеча: 198~288
    Напряжение буферного заряда АБ, В/эл
    2,25 (диапазон выбора: 2,2-2,35)
    Напряжение выравнивания заряда АБ, В/эл
    2,4 (диапазон выбора: 2,3-2,45)
    Конечное напряжение разряда АБ, В/эл
    1,65 (диапазон выбора: 1,6-1,75) с током разряда 0,6 С,
    1,75 (диапазон выбора: 1,65-1,8) с током разряда 0,15 С
    конечное напряжение разряда автоматически корректируется в зависимости от времени автономной работы
    Термокомпенсация заряда АБ
    настраивается в пределах от 0 до 5 мВ/0С/эл
    Номинальная мощность заряда встроенного ЗУ
    10% от мощности ИБП (диапазон выбора: 1-20%)
    Номинальный ток по цепи АБ, А
    30
    Количество встроенных АБ 12В, шт.
    40
    Емкость встроенных АБ, Ач
    9
    Емкость внешних АБ, Ач
    зависит от требуемого времени автономной работы
    Время заряда встроенных АБ, ч
    не более 8 (до 90% емкости)
    Функционал управления АБ
    калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда
    Холодный старт
    опция
    Срок службы АБ, лет
    до 7 (в зависимости от условий эксплуатации)
    Панель управления и интерфейсы
    ЖК-дисплей
    окно информации о системе, окно меню и текущей команды, окно событий
    Светодиодный дисплей
    индикатор выпрямителя (REC), индикатор аккумуляторов (BAT), индикатор питания в обход ИБП (BYP), индикатор инвертора (INV), индикатор нагрузки (OUTPUT), индикатор состояния (STATUS)
    Функциональные клавиши
    возврат, влево, вправо, ввод, EPO
    RS-232
    да
    Ethernet
    опция
    RS-485
    да
    «Сухие» контакты
    да
    Параллельная работа
    до 6 шт. (опция)
    Интерфейс работы с ДГУ
    да

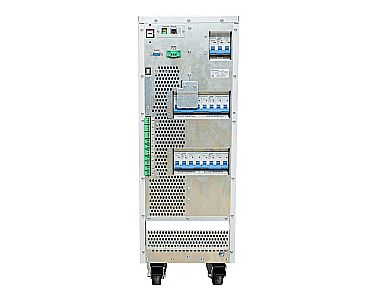

    Подключение
    Входная сеть
    болты M6
    Нагрузка (выходные разъёмы)
    болты M6
    Завод кабелей
    снизу
    Расстояние от задней стенки до стены или другого оборудования не менее, мм
    300
    Надежность и эксплуатационные характеристики
    Установка
    в помещении
    Диапазон рабочей температуры, °С
    от 0 до +40 (срок службы АБ снижается вдвое на каждые 10 С0 превышения температуры свыше 20 С0)
    Диапазон температуры хранения, °С
    от -40 до +70
    Тип охлаждения
    принудительное (встроенный вентилятор с регулировкой скорости вращения)
    Уровень шума (на расстоянии 1 м), дБ
    58 - при нагрузке 100%, 55 - при нагрузке 45%
    Относительная влажность, %
    от 0 до 95 (без конденсата)
    Рабочая высота, м
    до 3000 м над уровнем моря
    Степень защиты от пыли и влаги
    IP20
    Импульсное перенапряжение по входу, кВ
    не более 2 длительностью не более 50 мс
    Срок службы, лет
    не менее 12
    Наработка на отказ, ч
    не менее 100000
    Гарантийный срок, мес
    24
    Механические характеристики
    Габаритные размеры ВхШхГ (без упаковки), мм
    722х250х865
    Масса, кг
    132
    Цвет корпуса
    серый
  • Средства мониторингаПоказать все
    Платы параллельной работыПоказать все
    Комплекты холодного стартаПоказать все
  • ИБП переменного тока ST33015S
    1 шт.
    Встроенные аккумуляторные батареи (12 В, 9 Ач)
    40 шт.
    Кабель последовательного интерфейса RS-232 1 м
    1 шт.
    Руководство по эксплуатации
    1 шт.
