Инвертор PS220/700C-P-2 (2000 ВА/1500 Вт)

  • Активная мощность, кВт
    1,5
  • Встроенный электронный байпас
    нет
  • Номинальное входное постоянное напряжение, В
    220
  • Номинальное выходное напряжение, В
    220
  • Точность стабилизации выходного напряжения, %
    ±3
  • Форма выходного напряжения
    чистая синусоида
  • Доступ к интерфейсам и подключениям
    фронтальный
  • Масса, кг
    8
  • Гарантийный срок, мес
    24
Профессиональный
подбор
Профессио-
нальный подбор
Простая
покупка
Фокус
на качестве
Удобная
доставка
Официальная
гарантия
Самый полный
ассортимент
Обмен и возврат
в течение 7 дней

Инвертор напряжения PS220/700C-P-2 с выходной мощностью 2000 ВА/1500 Вт осуществляет импульсное преобразование (ШИМ, 60 Гц) входного постоянного напряжения 220 В в выходное стабилизированное синусоидальное напряжение 220 В, 50 Гц.

Данная модель будет оптимальным решением для генерирующих и энергосбытовых компаний, где используются щиты постоянного тока с напряжением 220 В (ЩПТ), она отлично подойдёт для организации надежного электроснабжения:

  • оборудования связи и телекоммуникаций;
  • промышленных приборов;
  • электронной аппаратуры и оборудования для электроэнергетики.

Опционально в комплекте с инвертором можно заказать отдельный модуль электронного байпаса.

Поддерживается дистанционная сигнализация за счёт «сухих» контактов, удаленный мониторинг возможен как дополнительная опция, необходима установка модуля электронного байпаса и контроллера серии PSC с интерфейсами: USB (протокол «Штиль»), Ethernet (протоколы: HTTP, SNMP, протокол «Штиль»).

Конструктивное исполнение

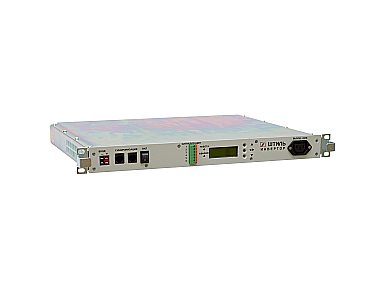

Инвертор PS 220/700С-P-2 предназначен для установки в стандартную 19-дюймовую стойку (шкаф). Он выполнен в виде конструктивно законченного модуля в корпусе высотой 1U шириной 483 мм с фронтальным доступом к интерфейсам и подключениям.

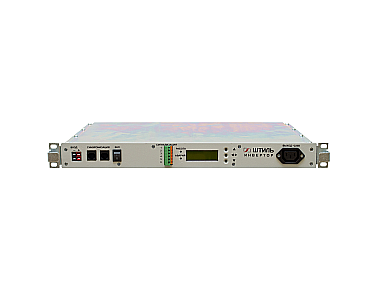

На передней панели расположены выключатель, ЖК-дисплей, светодиодные индикаторы рабочих состояний инвертора, разъемы для подключения источника постоянного тока (например, АКБ) и кабелей синхронизации при параллельной работе, трехполюсная розетка С13 для подключения нагрузки, клеммная колодка дистанционной сигнализации.

Параллельная работа

PS 220/700С-P-2 может использоваться как для автономной работы, так и для параллельной работы (до 6 приборов) для увеличения мощности или построения резервируемых конфигураций по схеме N+1. Опционально, при дополнительном использовании модуля электронного байпаса, возможна организация параллельной работы до 12 инверторов.


Отличные технические характеристики
  • стабилизированное синусоидальное выходное напряжение 220 В, 50 Гц;
  • точность поддержания выходного напряжения – ±3%;
  • точность поддержания выходной частоты – ±0,5%;
  • рабочий диапазон входного постоянного напряжения – 180-257 В;
  • КПД – 87%.
Функциональность и надёжность
  • плавный пуск;
  • многоуровневая электронная система защиты с автовосстановлением;
  • параллельная работа до 6 шт.;
  • возможность удаленного мониторинга;
  • срок службы – не менее 20 лет.

Общие
Полная мощность, кВА 2
Активная мощность, кВт 1,5
Встроенный электронный байпас нет
Страна производитель Россия
Входные характеристики
Номинальное входное постоянное напряжение, В 220
Рабочий диапазон входного постоянного напряжения, В 180-257
Максимальный входной ток, А 9
Плавный пуск да
Выходные характеристики
Номинальное выходное напряжение, В 220
Точность стабилизации выходного напряжения, % ±3
Форма выходного напряжения чистая синусоида
Номинальная выходная частота, Гц 50
Точность стабилизации выходной частоты (при работе от АБ), % ±0,5
Коэффициент нелинейных искажений выходного напряжения, % ≤1% при линейной нагрузке, ≤4% при нелинейной нагрузке
Крест-фактор 3:1
Перегрузочная способность до 105% - длительно, от 105% до 150% - 5 с ( с последующим отключением)
КПД, % 87
Защита
Перегрузка по выходу электронная защита с автоматическим восстановлением
Короткое замыкание электронная защита с автоматическим восстановлением
Перегрев электронная защита с автоматическим восстановлением
Неправильная полярность плавкая вставка
Защита от пониженного входного напряжения электронная защита c автоматическим восстановлением (включение при напряжении ≥197 В ±2 В)
Защита от повышенного входного напряжения электронная защита c автоматическим восстановлением (включение при напряжении ≤245 В ±2 В)
Панель управления и интерфейсы
ЖК-дисплей да
Светодиодная индикация «Работа» - зеленый, «Авария» - красный
USB опция (необходимо использование электронного байпаса Штиль и контроллера Штиль серии PSC)
Ethernet опция (необходимо использование электронного байпаса Штиль и контроллера Штиль серии PSC)
«Сухие» контакты да, двухстрочный
Параллельная работа до 6 шт.
Подключение
Входная сеть клеммы
Нагрузка (выходные разъёмы) кабель с разъёмом С13
Доступ к интерфейсам и подключениям фронтальный
Надежность и эксплуатационные характеристики
Диапазон рабочей температуры, °С от +5 до +40
Диапазон температуры хранения, °С от -40 до +85
Относительная влажность, % от 0 до 90 (без конденсата)
Эквивалентный уровень акустических шумов, дБ 60
Срок службы, лет 20
Наработка на отказ, ч 150000
Гарантийный срок, мес 24
Механические характеристики
Габаритные размеры ВхШхГ (без упаковки), мм 44х483х365
Высота установки в стойку, U 1
Масса, кг 8
Цвет корпуса серый
1 Инвертор напряжения PS220/700C-P-2 1 шт.
2 Комплект кабелей в составе: 1 шт.
2.1 Кабель для подачи постоянного напряжения (1 м) 1 шт.
2.2 Кабель синхронизации (0,5 м) 1 шт.
2.3 Разъем для подключения к внешней нагрузке «Выход ~220В» (вилка сетевая кабельная) 1 шт.
3 Руководство по эксплуатации 1 экз.
