В каких случаях телевизору нужна защита, организованная с помощью стабилизатора?
Практически все современные телевизоры имеют импульсные блоки питания с возможностью работы в большом диапазоне входных напряжений, который может составлять от 100 до 240 В. Данный показатель даже превышает требования ГОСТа 29322-2014 «Напряжения стандартные» для бытовой техники по возможному отклонению напряжения от номинальной величины на ±10%. Однако, как показывает практика, данные блоки питания зачастую не способны справится с некоторыми проблемами, которые могут внезапно возникнуть в бытовой электросети.
Разберем подробно, какие проблемы в электросети негативно влияют на работу телевизора и в каких случаях обязательно потребуется стабилизатор:
| Проблема в электросети | Влияние на работу телевизора | Варианты защиты. Их преимущества и недостатки |
| Низкое сетевое напряжение | Если напряжения в электросети понижается ниже допустимого значения для корректной работы телевизора, он отключится без каких-либо последствий. Однако, если такие просадки напряжения будут происходить регулярно, то это, во-первых, будет постоянно приводить к отключению ТВ, а, во-вторых, сделает проблематичным полноценный просмотр любимых передач и кинофильмов. | ● Реле контроля напряжения (не сможет стабилизировать входной сигнал, но будет отключать телевизор каждый раз, когда напряжение выйдет за установленные пользователем границы. Для установки потребуются специальные навыки). ● Стабилизатор напряжения (позволит постоянно поддерживать выходное напряжение в значении близком к номинальному. Для установки не потребуется специальных знаний и умений). |
| Высокое сетевое напряжение и импульсные перенапряжения (кратковременные скачки напряжения более 300 В) | При выходе сетевого напряжения за верхние границы рабочего диапазона ТВ может произойти пробой его варистора (элемента, обеспечивающего защиту от перенапряжений), что повлечет за собой либо поломку этого блока, либо выгорание основных электронных плат. И тогда уже без ремонта не обойтись. Обратите внимание! Некачественное напряжение – это не гарантийный случай. Поэтому вышедший из строя по причине нестабильного напряжения телевизор пользователь будет ремонтировать за свой счет. | ● Установка УЗИП (будет отключать нагрузку только при превышении напряжения верхних границ, которые зависят от характеристик входящего в его состав варистора. Обычно он рассчитан только на одно срабатывание. Для установки потребуются специальные навыки. Подбор тоже лучше доверить профессионалу). ● Реле контроля напряжения (будет отключать телевизор каждый раз, когда напряжение выйдет за установленные пользователем границы, все недостатки указаны в предыдущем пункте). ● Сетевой фильтр (будет отключать нагрузку при возникновении перенапряжения в сети). ● Стабилизатор напряжения (позволит постоянно поддерживать выходное напряжение в близком значении к номинальному). |
| Высокочастотные помехи | Данная проблема возникает при включении в электросеть приборов, в составе которых используются электромоторы, например, холодильника, стиральной машины или электроинструментов. Их работа часто ухудшает качество изображения телевизора: на его экране появляются рябь, а в аудиоколонках раздается характерный треск. У некоторых телевизоров блоки питания уже содержат ВЧ-фильтры, но иногда их бывает недостаточно. | ● Сетевой фильтра (будет защищать нагрузку от сетевых помех). ● Стабилизатор напряжения (будет фильтровать сетевые помехи и постоянно поддерживать выходное напряжение в требуемом для работы телевизора значении). |
Если телевизор эксплуатируется в городской квартире, то риск возникновения вышеуказанных проблем сводится к минимуму, так как широкая амплитуда колебаний входных напряжений в таких местах встречается довольно редко. Однако, если ТВ питается от сельской электросети или эксплуатируется в дачном доме СНТ, где нестабильное напряжение является частым «гостем» (его можно распознать по миганию ламп накаливания, снижению мощности работы или полному отключению электроприборов), то позаботиться о защите ответственного оборудования будет целесообразно.
Применение реле контроля напряжения, УЗИП или сетевого фильтра не обеспечит полноценную защиту телевизора от негативно влияющих на него проблем в электросети. Максимум, что они смогут сделать – отключить телевизор, когда входное напряжение выйдет за допустимые границы. Это совершенно не подходящий вариант, если в электросети часто случаются сильные скачки напряжения. Кроме того, установить реле контроля напряжения или УЗИП сможет далеко не каждый пользователь.
Если в вашей электросети встречаются только высокочастотные помехи, то хороший сетевой фильтр поможет от них избавиться. В остальных случаях лучше довериться стабилизатору напряжения.
Критерии выбора стабилизатора напряжения для телевизора
Сегодня на электротехническом рынке представлено несколько типов стабилизаторов: релейные, электромеханические, электронные и инверторные. Однако далеко не все из них могут быть эффективны в защите телевизора от нестабильного напряжения сети.
Разберем основные критерии, по которым необходимо подбирать стабилизатор для телевизора.
| Критерий | Описание |
| Фазность | Все телевизоры работают от сети 220/230 В. Поэтому для такой нагрузки потребуется только однофазные стабилизаторы. |
| Диапазон стабилизации | Чем шире рабочий диапазон у стабилизатора, тем большей амплитуды возможные скачки входного напряжения он сможет отрегулировать. При этом важно понимать, что если рабочий диапазон стабилизатора меньше, чем у телевизора, то устройство будет бесполезно. У релейных и электромеханических стабилизаторов диапазон стабилизации в среднем составляет 135-265 В, у электронных устройств – 125-175 В. На сегодняшний день только инверторные стабилизаторы обладают самым широким диапазоном работы – 90-310 В. |
| Скорость стабилизации напряжения | Чем быстрее стабилизатор способен среагировать на изменения параметров входного напряжения, тем больше вероятность того, что устройство не пропустит на нагрузку резкий скачок напряжения. У автотрансформаторных стабилизаторов, к которым относятся релейные, электромеханические и электронные модели, скорость срабатывания может составлять от 5 до 100 и более миллисекунд. Инверторные модели обладают мгновенной реакцией на любые отклонения сетевых параметров. |
| Потребляемая мощность телевизора | Подбирать стабилизатор напряжения для телевизора по данному параметру необходимо так, чтобы выходная мощность стабилизатора превышала потребляемую мощность подключаемой нагрузки на 20-30%. Телевизор не имеет пусковых токов, поэтому такого мощностного запаса вполне будет достаточно. Информацию о потребляемой мощности телевизора можно посмотреть на шильдике устройства или в его паспорте. |
| Скорость стабилизации напряжения | Чем быстрее стабилизатор способен среагировать на изменения параметров входного напряжения, тем больше вероятность того, что устройство не пропустит на нагрузку резкий скачок напряжения. У автотрансформаторных стабилизаторов, к которым относятся релейные, электромеханические и электронные модели, скорость срабатывания может составлять от 5 до 100 и более миллисекунд. Инверторные модели обладают мгновенной реакцией на любые отклонения сетевых параметров. |
| Шум во время работы | Некоторые стабилизаторы шумят во время своей работы, из-за чего просмотр телевизора может быть не комфортным. Многим автотрансформаторным моделям характерен специфический гул, источником которого является сам трансформатор. Кроме этого, у релейных моделей при срабатывании силовых реле раздаются щелчки. В электромеханических стабилизаторах токосъёмный контакт (ролик) в связке с сервоприводом могут издавать весьма громкий жужжащий звук. За счет отсутствия трансформатора и подвижных коммутирующих элементов инверторные стабилизаторы считаются менее шумными, а модели малой и средней мощности (до 1 кВА) и вовсе бесшумными. |
| Шум во время работы | Некоторые стабилизаторы шумят во время своей работы, из-за чего просмотр телевизора может быть не комфортным. Многим автотрансформаторным моделям характерен специфический гул, источником которого является сам трансформатор. Кроме этого, у релейных моделей при срабатывании силовых реле раздаются щелчки. В электромеханических стабилизаторах токосъёмный контакт (ролик) в связке с сервоприводом могут издавать весьма громкий жужжащий звук. За счет отсутствия трансформатора и подвижных коммутирующих элементов инверторные стабилизаторы считаются менее шумными, а модели малой и средней мощности (до 1 кВА) и вовсе бесшумными. |
| Компактность | И по данному критерию инверторные стабилизаторы также превосходят другие типы устройства. Их компактность достигается за счет того, что в схеме своей работы они не используют никаких тяжелых и громоздких элементов. Поэтому приборы легко размещаются рядом с нагрузкой или прямо за телевизором. |
Учитывая вышеизложенное, можно сделать вывод о том, что для защиты телевизора от перепадов сетевого напряжения лучше всего подойдет стабилизатор инверторного типа с расширенным диапазоном входного напряжения, который значительно превышает рабочий диапазон ТВ, мгновенной стабилизацией, бесшумной работой, легким и компактным корпусом.

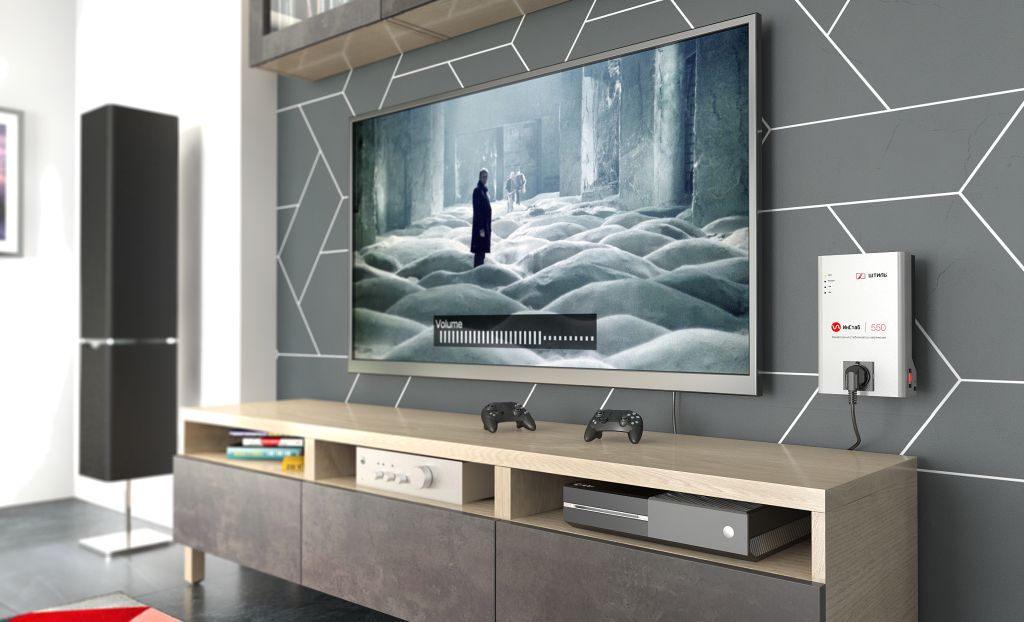

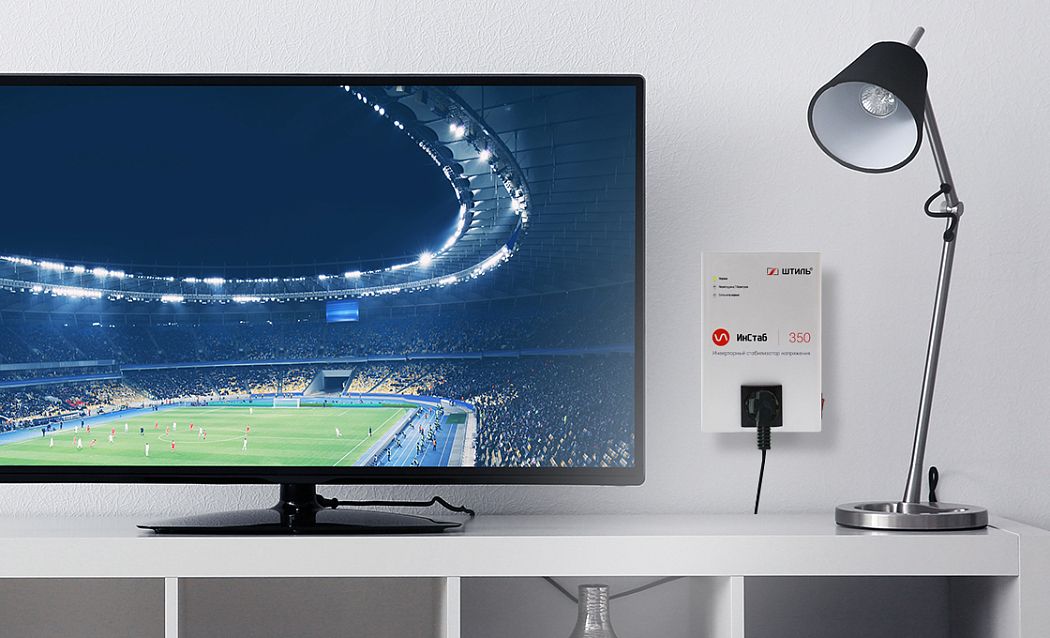

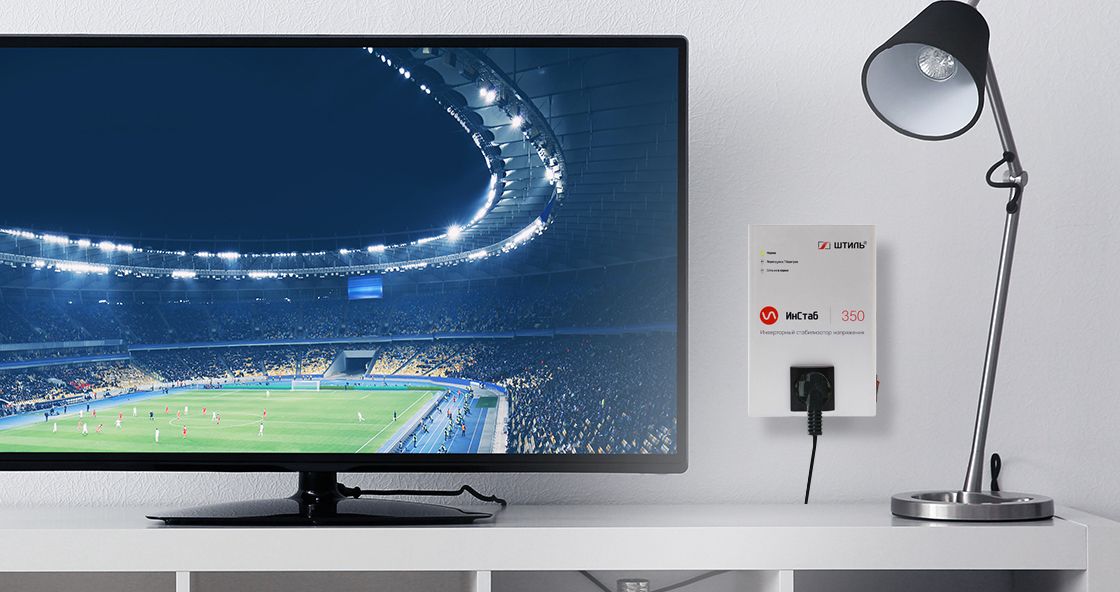

Инверторные стабилизаторы напряжения «Штиль» для телевизоров
Российский производитель «Штиль» предлагает большой выбор инверторных стабилизаторов настенного и напольного/стоечного исполнения. Выходная мощность приборов – 0,35-3,5 кВА. Они полностью соответствуют всем критериям подбора стабилизатора для защиты телевизора.
