Из-за чего выходят из строя ИБП?
Диагностика прибывающих в ремонт бесперебойников показывает, что изделия в основном ломаются по трём причинам:
- попадание жидкости внутрь корпуса;
- разрушающие воздействия из питающей сети;
- эксплуатация в неподходящих для прибора условиях.
Рассмотрим причины поломки ИБП подробнее.
1) Попадание жидкости приводит в сервис большинство онлайн ИБП бытового назначения. Это из-за популярности совместного применения бесперебойников с газовыми котлами и циркуляционными насосами систем отопления. Размещают бесперебойник, как правило, в непосредственной близости от защищаемого оборудования – ставят на пол или крепят рядом на стене, не обращая внимания на соседство труб с теплоносителем. Потом случается прорыв или даже небольшая протечка на плохо герметизированном стыке, и вода или этиленгликоль заливаются в корпус через вентиляционные отверстия.
⟶ Бытовые ИБП выпускаются в исполнении IP20 (согласно ГОСТ 14254-2015), не предусматривающим защиты от вредного воздействия в результате проникновения воды.
Бесперебойник промокает даже без прорыва или протечки рядом расположенных труб. Достаточно разместить прибор ниже поверхности или предмета, на которых возможна конденсация влаги.
Пример из практики

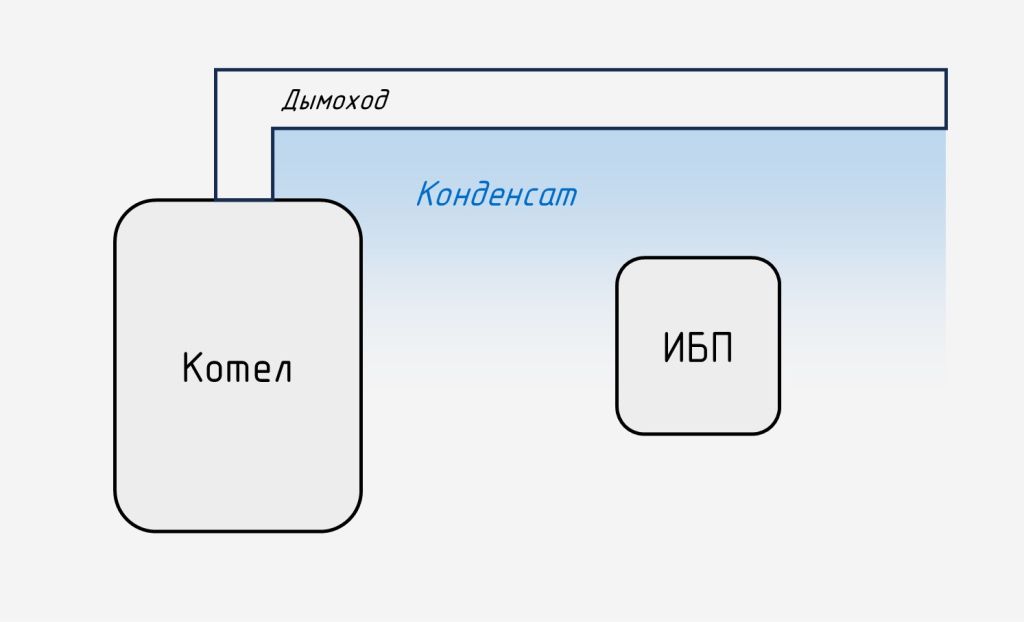

Приобретённый для работы с газовым котлом настенный ИБП смонтировали под металлической трубой дымохода, на внешних стенках которой регулярно образовывался конденсат.
Падая вниз, капли попадали на корпус и периодически затекали внутрь прибора, что в итоге привело к неисправности устройства и последующему ремонту.
2) Говоря о разрушающих воздействиях из питающей сети, подразумеваются высоковольтные вбросы и перенапряжения. Это именно то, из-за чего чаще всего выходят из строя ИБП. Первые возникают в основном по причине ударов молний в элементы электросети, вторые – из-за обрывов нулевого провода. Оба явления характеризуется ростом (в десятки и стони раз) величины напряжения над номинальной и смертельно опасны для электрооборудования («высокие» Вольты пробивают изоляцию, раскаляют резистивные нагрузки, повреждают конденсаторы, а также другие электронные компоненты).
⟶ Источники бесперебойного питания в состоянии не допустить экстремально высокое напряжение до подключенной нагрузки, но часто ценой своей собственной работоспособности.
Пример из практики
Установленные в частном доме холодильник, компьютер и газовый котел были подключены к ИБП, остальные потребители – питались напрямую от электросети. В вводном щитке, из-за действий не самого грамотного электрика, оборвался нулевой провод и напряжение в домашней сети поднялось до 380 В.
Бесперебойник тут же заметил отклонение и перевел нагрузку на батареи, разорвав её связь с аварийной сетью. Остальная техника попала под разрушающие воздействие, в результате которого стиральная машина отправилась в сервисный центр, а телевизор и микроволновка – сразу на свалку.
Высокое напряжение вывело из строя и входной предохранитель ИБП, однако его замена всё же намного дешевле и проще, чем ремонт холодильника, компьютера и котла.
3) Каждый ИБП имеет установленные изготовителем и приведённые в сопутствующей изделию технической документации требования к условиям эксплуатации. Они включают в себя:
- правила размещения – расстояние до ближайших поверхностей, присутствие достаточной циркуляции воздуха для естественной вентиляции или наличие принудительной вентиляции, запрет на попадание под прямые солнечные лучи и т.п.;
- общие характеристики окружающей среды и допустимые значения параметров окружающей среды при эксплуатации и хранении – отсутствие запылённости, чрезмерной вибрации и агрессивных сред, значения температуры, влажности, атмосферного давления и т.д.
Проблемы с ИБП возникают при нарушении этих требований. Возможны – моментальная поломка, снижение рабочего ресурса или некорректное функционирование.
Пример из практики

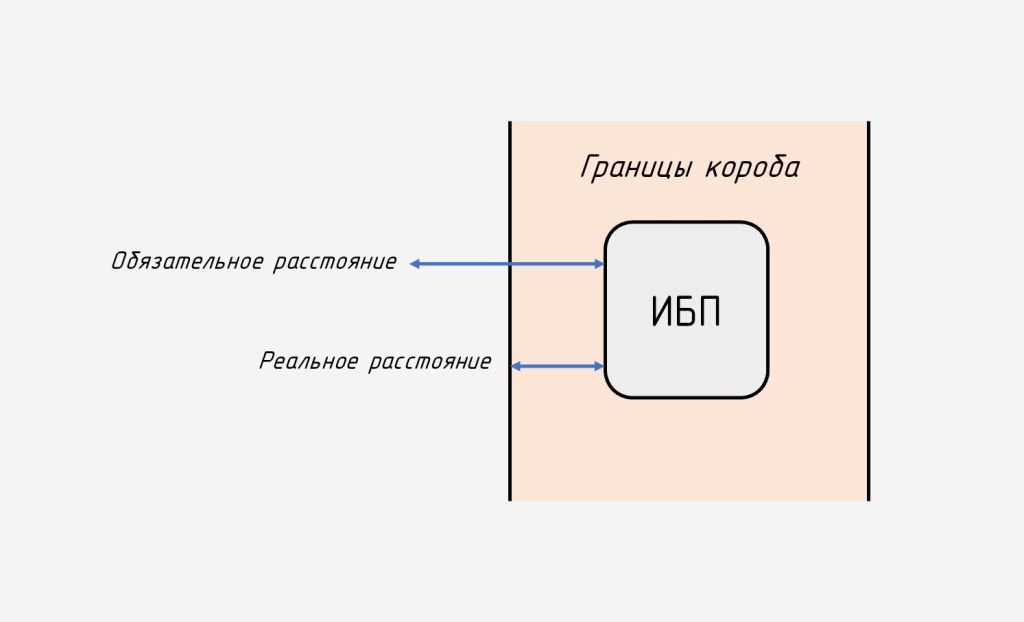

1. Настенный ИБП с естественной вентиляцией спрятали в пластиковый короб, забыв про требование об обязательном расстоянии между вентиляционными отверстиями и ближайшей поверхностью – не менее 15 сантиметров.
В результате устройству не хватало воздуха для достаточного охлаждения. Итогом стали периодические отключения из-за перегрева.
2. ИБП приобрели для системы вентиляции мебельного цеха и разместили в одном помещении с деревообрабатывающими станками на участке с повышенным содержанием мелкодисперсной пыли и опилок. Работа принудительного (вентиляторного) охлаждения прибора приводила к попаданию в устройство указанных частиц. Они затягивались вместе с потоками воздуха и в дальнейшем оседали на внутренних компонентах, что спровоцировало серьезную поломку уже через несколько месяцев такой эксплуатации.
3. Бесперебойник питал оборудование водоподготовки в акваклубе и из-за установки в «сырой» зоне подвергался постоянному воздействию влажного и теплого воздуха. Это значительно сократило ресурс аккумуляторных батарей, и после перехода в автономный режим ИБП проработал меньше заявленного промежутка времени.
Другие причины поломок ИБП
Случаются механические повреждения из-за неаккуратного обращения или неправильного монтажа. Навесные ИБП, к примеру, крепят на гипсокартонные стены, откуда они впоследствии срываются, а устройства в стоечных rack-корпусах – плохо фиксируют на соответствующих им направляющих (итог тот же – падение).
Не стоит забывать об ошибках при эксплуатации и нарушениях правил эксплуатации. Вывести бесперебойник из строя можно подключив батарею с напряжением большим установленного, а для сбоя в работе и перехода в аварийный режим достаточно соединить нейтраль нагрузки с заземлением или нейтраль входа ИБП с нейтралью выхода. Устройство не будет работать и с нагрузкой, у которой потребление будет больше, чем выходная мощность изделия. Поломки скорее всего не случится, но прибор будет постоянно отключаться из-за перегрузки.
Производители обычно прописывают для своих изделий, какое обслуживание ИБП для долгой работы нужно выполнять пользователю. Это правила и их несоблюдение также приводит к проблемам. Так, невыполненная вовремя очистка от пыли чревата засорением устройства, а незапущенный в срок тест АБ снижает срок службы аккумуляторов.
Вредна и самодеятельность некоторых пользователей – «умельцы» сначала вскрывают корпус и пытаются доработать схему по своему разумению, а потом отправляют устройство в ремонт или сразу на свалку.
⟶ Внутренние компоненты ИБП не предусматривают обслуживания и доработок со стороны пользователя! Запрещён и самостоятельный ремонт изделия, который часто лишь усугубляет поломку.
Пример из практики
Владелец решил заменить штатный вентилятор ИБП на более, по его мнению, совершенный и в процессе разборки устройства повредил один из внутренних кабелей. Восстановление его целостности он тоже делал сам. Финал плачевен: плохо обжатая клемма (сказалось отсутствие навыка и подходящего инструмента) привела к обрыву кабеля с последующим коротким замыканием и ценником за ремонт сопоставимым со стоимостью нового устройства.
Самые частые неисправности ИБП
Попадание жидкости смертельно опасно для электронных модулей ИБП. Таким образом при заливе у устройств онлайн типа в зоне риска оказываются: силовая плата, контролер, зарядное устройство, блок индикации – ломается как один из этих модулей, так и все сразу. Также из-за воздействия влаги окисляются контакты соединительных кабелей и клеммы внутренних аккумуляторов (при их наличии в составе изделия).
Перенапряжения и высоковольтные вбросы бьют, в первую очередь, по входному предохранителю, но часто ломаются и следующие за ним компоненты электрической схемы.
Невнимательность пользователя, выражающаяся в подключении неподходящих аккумуляторов (с напряжением большим установленного), выводит из строя зарядное устройство и/или один из блоков силовой платы.
Эксплуатация в несоответствующих условиях негативно влияет на лакокрасочные покрытия металлических деталей, аккумуляторные батареи и вентиляторы системы охлаждения (в запылённых местах – забиваются, при повышенной температуре – быстро вырабатывают ресурс).
⟶ Аккумуляторы зависимы от температуры окружающей среды – любые отклонения от нормы снижают их ёмкость и сокращают срок службы.
Жертвами неаккуратного обращения становятся внешние кабели и разъёмы ИБП – их выдергивают из корпуса, обрывают, пережимают, а иногда, силами домашних животных, и разгрызают.
При падении с высоты и ударах страдают внешние и внутренние элементы бесперебойника.
⟶ За зрительно небольшой деформацией корпуса может скрываться серьезная внутренняя неисправность! Эксплуатация поврежденного ИБП запрещена!
Реакция ИБП на неисправность
Поведение прибора определяется неисправностью. Проблемы с силовой платой или контролером приводят либо к аварийному завершению работы, либо к переходу на цепь байпаса (нагрузка продолжает питаться, но напрямую от сети, без повышения качества напряжения).
При неисправности в батарейной цепи бесперебойник продолжает работу по схеме двойного преобразования или через байпас, но только при нахождении сетевых параметров в допустимом диапазоне. Резервное питание в такой ситуации невозможно!
Если вышел из строя входной предохранитель, то ИБП не будет работать от источника переменного напряжения, но сможет питать нагрузку от батарей до момента их разряда (будет возможен и «холодный» пуск устройства).
Поломка вентилятора не прервёт электропитание нагрузки, однако функционирование прибора без охлаждения чревато перегревом, который провоцирует уже более серьёзную неисправность.
Реакция ИБП на механические воздействия зависит от их силы и места приложения. Возможны:
- штатная работа – если ущерб невелик и касается только корпусных элементов;
- работа со сбоями в индикации или без индикации – если пострадали соответствующая панель или дисплей;
- переход в автономный режим – в случае, к примеру, обрыва сетевого кабеля;
- переход на байпас или отключение – при серьёзных повреждениях, затрагивающих внутренние модули.
⟶ Современные бесперебойники сигнализируют о неисправности по средствам звуковой и световой индикации, а также текстовых сообщений (при наличии дисплея). Игнорирование аварийных сигналов недопустимо и является нарушением правил эксплуатации ИБП!
⟶ При возникновении аварийного сигнала изучите раздел эксплуатационной документации, касающийся возможных неисправностей. Если выполнение указаний не нормализует состояние устройства, то нужно обратиться в сервисную службу.
Как предотвратить поломку ИБП?
Информацию о способах предотвращения поломок ИБП и методах профилактики ИБП сведем в таблицу.
| Проблема в электросети | Предотвращение и профилактика |
| Попадание жидкости внутрь корпуса |
Не размещать ИБП:
⟶ Если соседство с системами водоснабжения, водоотведения или отопления всё-таки неизбежно, то нужно периодически осматривать коммуникации на предмет возможных течей и при обнаружении сразу устранять. ⟶ Если жидкость попала в корпус прибора, то следует немедленно его отключить и обратиться в сервисную службу. |
| Высоковольтные вбросы и перенапряжения |
Использование средств защиты, предназначенных для исключения или минимизации вреда от разрушающих сетевых воздействий:
⟶ Подбор и подключение РКН и УЗИП лучше доверить специалисту, который найдет подходящую модель для конкретной сети. |
| Эксплуатация в неподходящих условиях |
Перед установкой изучать сопутствующую прибору документацию и сравнивать условия на месте планируемого размещения. При этом нужно смотреть не только на температуру и влажность, но и на расстояние до ближайших поверхностей, запылённость, наличие агрессивных сред и т.п. ⟶ ИБП нельзя размещать там, где нарушается хотя бы одно из требований к условиям эксплуатации. При эксплуатации ИБП периодически проверять место установки прибора требованиям производителя. При обнаружении выхода параметров окружающей среды за допустимые границы или появления опасных воздействий следует либо нормализовать параметры и устранить воздействия, либо переместить ИБП в другое место. |
| Механические воздействия |
Соблюдать аккуратность при транспортировании, хранении, установке, подключении и эксплуатации прибора. Не допускать падений прибора (в том числе в упакованном виде) и ударов по корпусу прибора. Перед монтажом навесных ИБП убедиться, что стена достаточно прочна и обеспечит надежное крепление, а в процессе монтажа — следовать указаниям изготовителя и применять все предусмотренные крепёжные элементы (кронштейны, дюбеля, шурупы). Изделия в rack-корпусах фиксировать на направляющих стоек или шкафов с достаточной затяжкой болтов (также рекомендуется применять опциональные комплекты для монтажа в стойку для дополнительной горизонтальной поддержки ИБП). Не устанавливать ИБП в зоне доступа детей и животных. При извлечении кабелей из розеток тянуть кабели за вилки, придерживая розетки. |
| Ошибки при эксплуатации и нарушения правил эксплуатации |
Изучать эксплуатационную документацию и:
|
| Снижение емкости аккумуляторной батареи |
Постепенное снижение емкости у аккумуляторной батареи – это естественный процесс, для замедления которого необходимо:
⟶ Вовремя проведённый батарейный тест – это профилактика ИБП своими руками. |
| Вмешательство в прибор |
Не вскрывать опечатанные части корпуса. Не вносить изменения в электрическую схему и устройство бесперебойника. |
| Самостоятельный ремонт |
Если в работе ИБП появилась проблема, нужно действовать в соответствии с разделом эксплуатационной документации «Возможные неисправности». Если приведённые в разделе «Возможные неисправности» меры по не помогают – обращаться в сервисный центр. |
Знать и соблюдать правила эксплуатации ИБП и его техобслуживания – залог долгой и надежной работы ИБП (срок службы современных бесперебойников составляет не менее 10 лет).
