Важность правильного заземления для ИБП – советы экспертов

Заземление. Основные сведения

Под эти термином в электротехнике понимается соединение точки электросети или элемента электрооборудования с грунтом, т. е. землей (отсюда и название). Каждая цепь заземления содержит непосредственно контактирующий с грунтом заземлитель (проще говоря – воткнутый или вкопанный в землю штырь) и заземляющий проводник, соединяющий электросеть или электрооборудование с заземлителем.

Применяется в целях электробезопасности и является кратчайшим путём тока в землю при утечках, пробоях и грозовых разрядах. Также используется для обеспечения определённого рабочего режима некоторых электроустановок и систем электропитания.

Заземление в домашней электросети

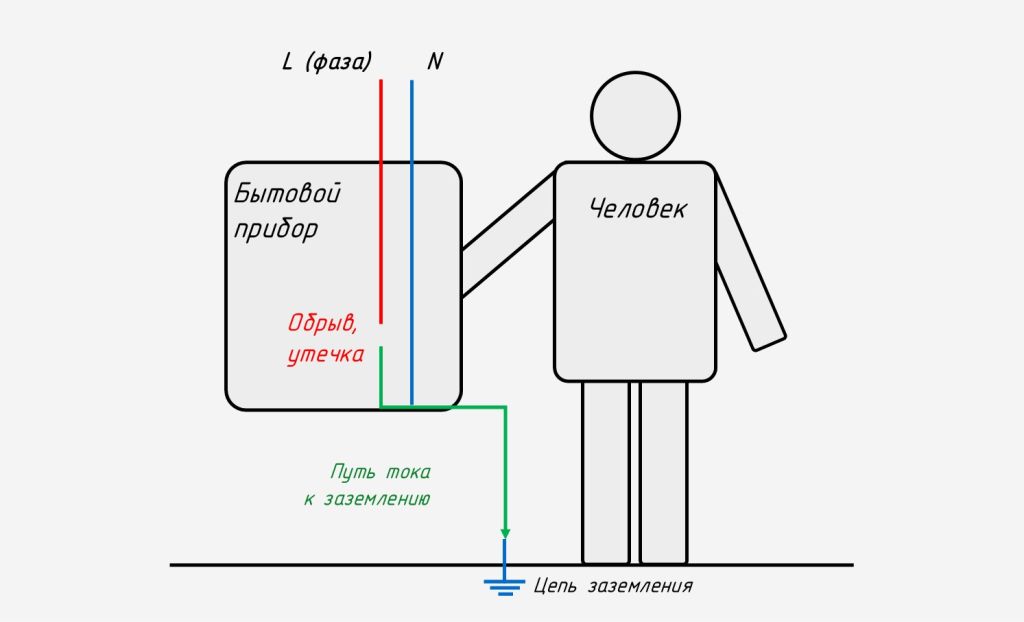

В электросетях квартир и частных домов цепь заземления служит для защиты. Заземляющие проводники соединяют электроприборы с вынесенными на улицу заземлителями. Это предохраняет людей и домашних животных от удара электрическим током в ситуации, когда из-за обрыва токоведущей жилы или повреждения изоляции под напряжением оказывается металлический корпус стиральной машины, газового котла, водонагревательного бойлера, холодильника или масляного обогревателя.

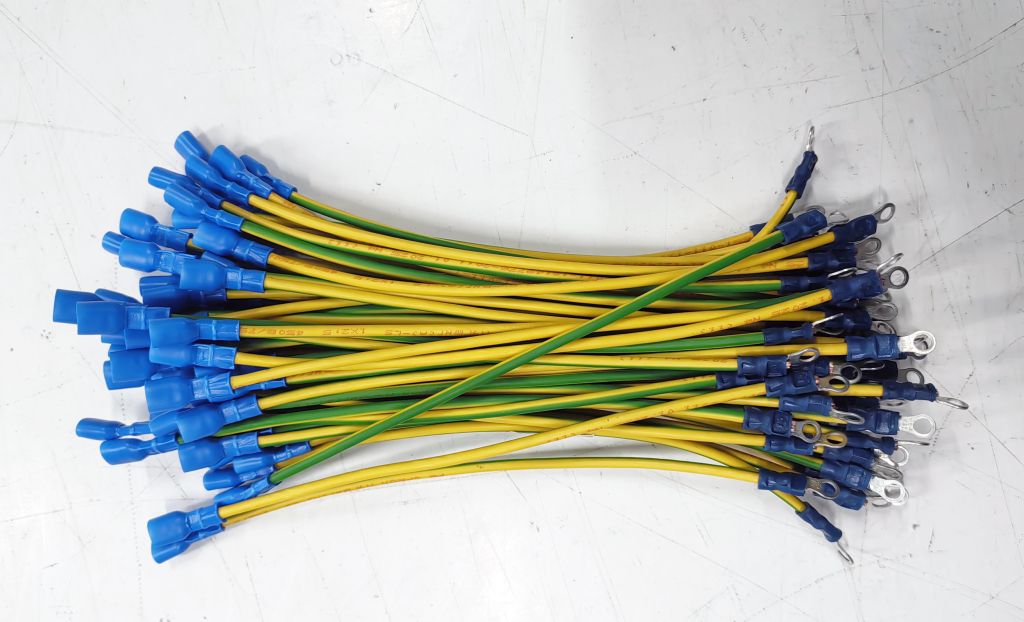

Отдельные провода, а также жилы многожильных кабелей, выступающие в роли заземляющего проводника, обычно имеют оплётку желто-зеленого цвета.

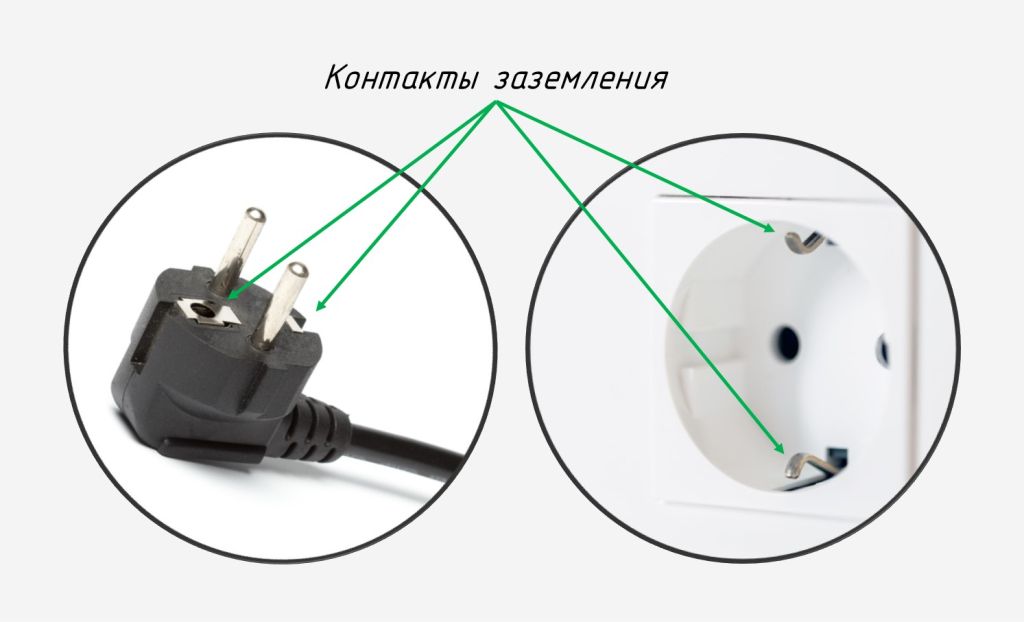

Проводники защитного заземления соединяются с заземляющими контактами сетевой розетки, которые соприкасаются с аналогичными контактами в вилке электроприбора.

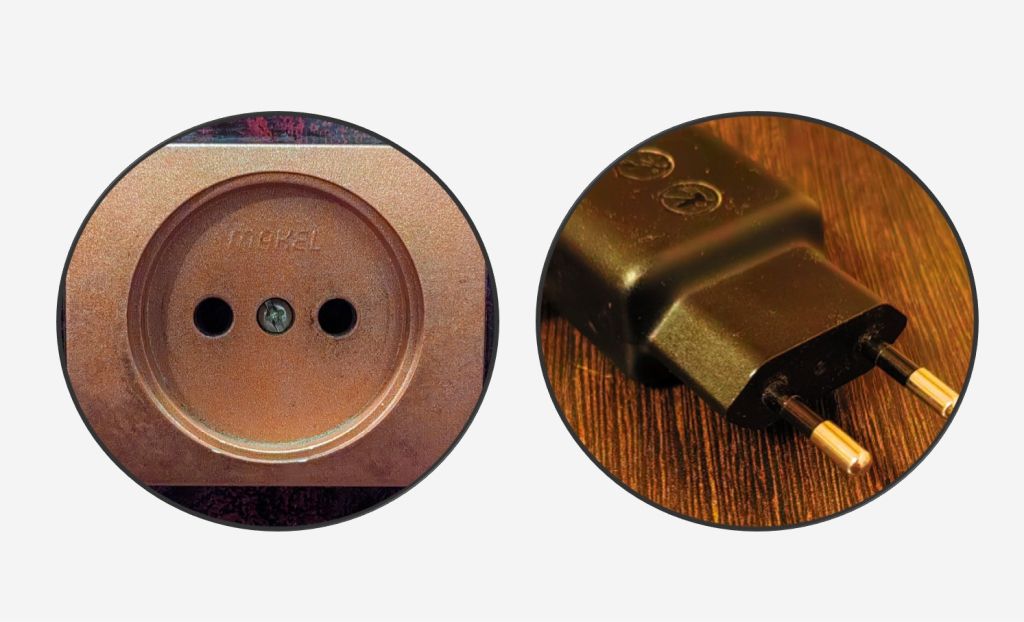

В проводке домов советской постройки иногда отсутствует выделенный проводник защитного заземления, соответственно, розетки там без заземляющих контактов. Вилки некоторых электроприборов также могут не иметь контакта заземления.

Важность заземления для ИБП

Устройство, как и большинство других электроприборов, имеет первый класс защиты от поражения электрическим током и предусматривает подключение заземляющего проводника. У наиболее безопасных моделей встречается сразу два заземляющих контакта. Основной – в вилке сетевого кабеля или в клеммной колодке и дополнительный – на корпусе.

Соединение ИБП с заземлителем выполняет, в первую очередь, защитную функцию и является кратчайшим путём тока в землю при утечке на корпус. В ряде случаев существует и дополнительное влияние заземления на работу ИБП. К примеру, в онлайн ИБП «Штиль» оно задействовано при автоматической проверке фазировки.

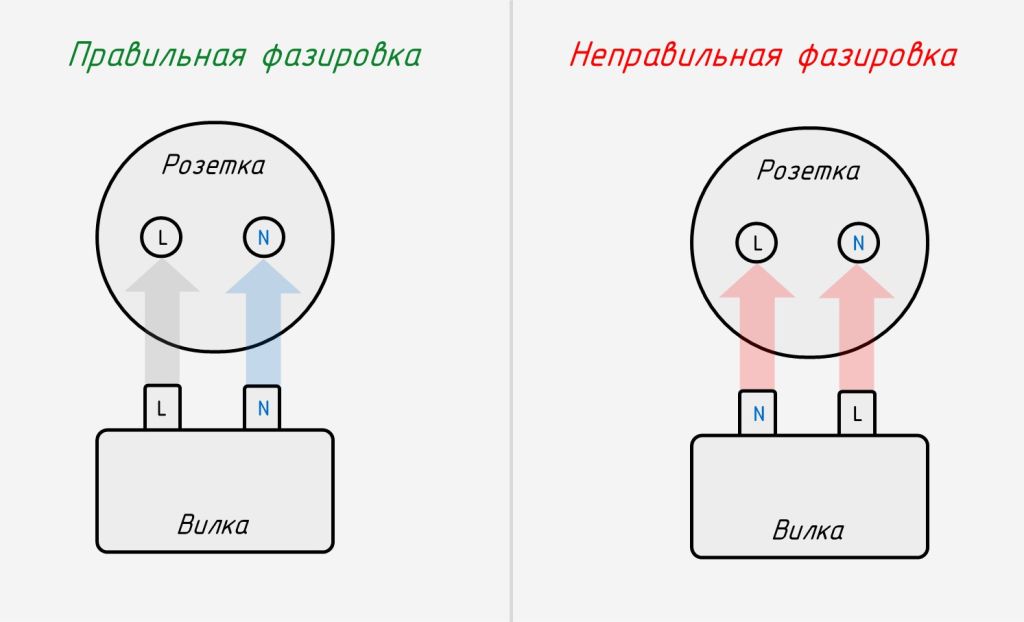

После подачи на вход переменного напряжения прибор, используя цепь заземления, определяет, совпадает ли фаза вилки питающего кабеля с фазой сетевой розетки. Если выявлено нарушение, то устройство извещает пользователя посредством светодиодной индикации или ЖК-дисплея (в зависимости от модели).

Последствия отсутствия заземления ИБП

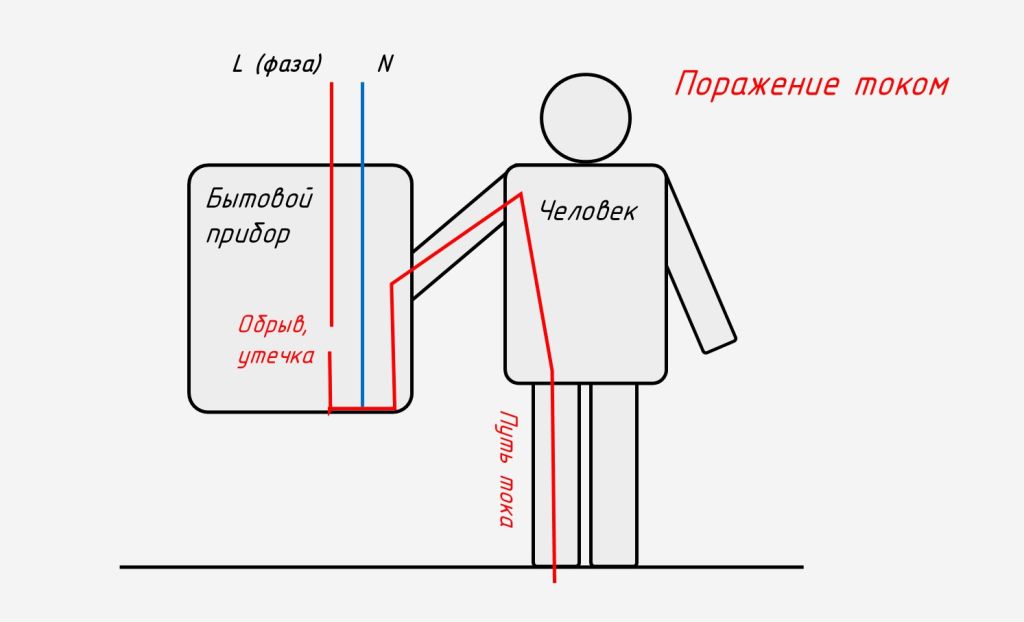

Допуская эксплуатацию ИБП без заземления или с неправильно подключенным заземляющим проводником, пользователь нарушает как правила эксплуатации изделия, так и общие нормы электробезопасности. Незаземлённый ИБП – это фактор риска – повреждение изоляции внутренних компонентов приводит к появлению на корпусе прибора опасного напряжения. Притом речь не только о разрывах из-за механических воздействий, но и о пробоях, возникающих по причине попадания жидкости внутрь устройства. Такая проблема актуальная для бесперебойников бытового назначения, которые часто применяются для питания оборудования систем отопления и/или водоснабжения и размещаются вблизи соответствующих коммуникаций, где есть риск прорыва или протечки.

Заземление участвует в помехоподавлении. Так, через этот проводник отводятся паразитные токи, которые при отсутствии пути к заземлителю остаются в электрических цепях устройства и негативно влияют на состояние его электронных компонентов. Из-за этого провоцируется чрезмерный нагрев. В итоге владельцы незаземлённых ИБП либо фиксируют периодические сбои в работе своих приборов, либо сталкиваются с ускорением их износа.

Правила подключения заземления к ИБП

Основное правило – заземление должно быть подключено! Если на месте планируемой эксплуатации отсутствует такой проводник, то рекомендуем сначала провести модернизацию электросети под современные требования.

Подробную информацию о подключении заземления к ИБП сведем в таблицу.

Размещение заземляющего контакта	Правила и нюансы подключения

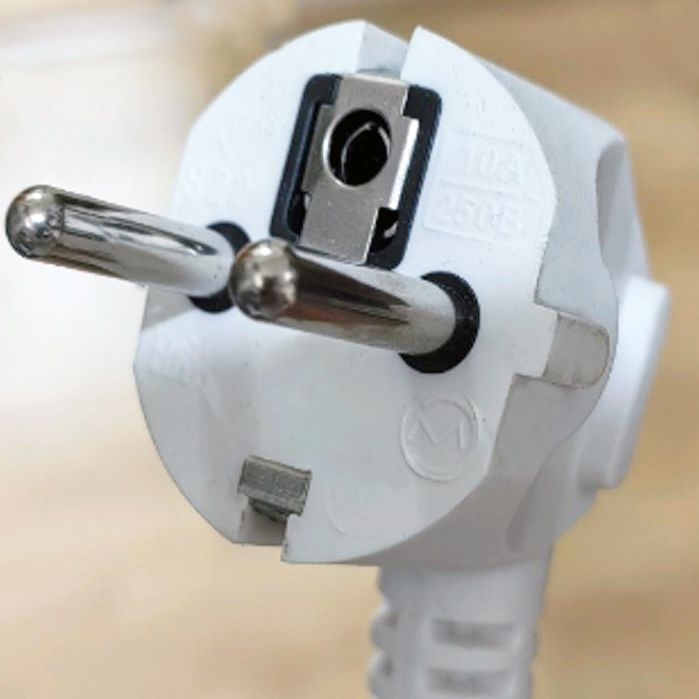

В вилке сетевого кабеля	Сетевой кабель включается только в розетку с исправными заземляющими контактами. Исправность контактов (то есть наличие работающей связи с заземляющим проводником и заземлителем) проверяется самостоятельно с использованием индикаторной отвертки или мультиметра – пошаговый алгоритм действий легко найти в интернете. ➜ Самостоятельную проверку заземляющих контактов допустимо проводить только при знании и понимании основных правил электробезопасности. Если таковых нет, то потребуется помощь мастера.

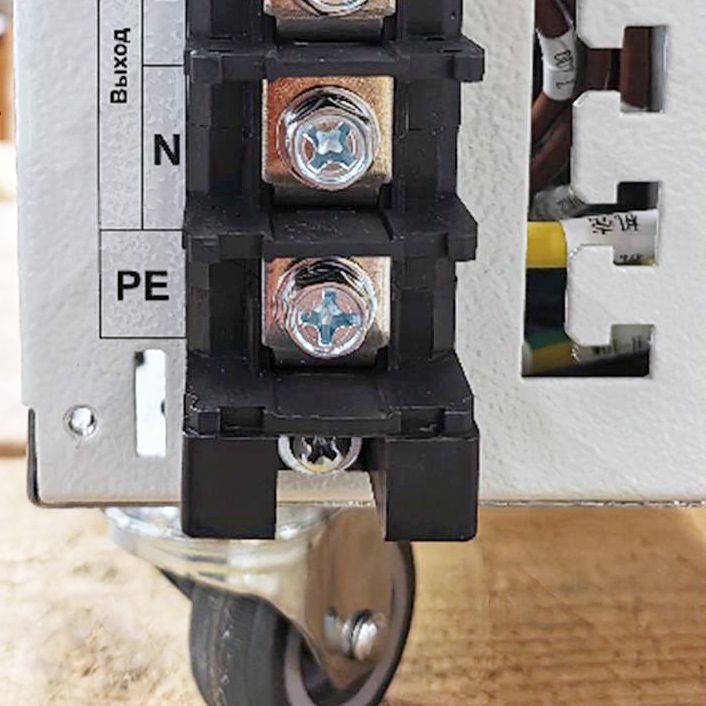

В клеммной колодке	Проводник защитного заземления подключается непосредственно к клеммной колодке, вместе с нейтральными и фазными проводниками питающей сети и нагрузки. Если проводник защитного заземления не входит в состав общего кабеля с нейтральным и фазным проводниками, то его сечение определяется в соответствии с требованиями ГОСТ Р 50571.5.54-2024 и свода правил СП 256.1325800.2016. ➜ Для однофазного ИБП с номинальным током ≤ 63 А сечение заземляющего проводника можно принимать аналогичным сечению фазного проводника. Перед подключением проводник защитного заземления необходимо обжать кабельным наконечником (кольцо или трубка), в соответствии с типом вывода клеммной колодки. Чтобы это сделать, потребуются определённые навыки и инструмент. При подключении требуется обеспечить плотное и надежное прилегание проводника защитного заземления к выводу клеммной колодки. После подключения следует убедится в надежной фиксации заземляющего проводника. ➜ Плохая фиксация проводника в выводе клеммной колодки может снизить или полностью нивелировать эффективность заземляющей цепи. Проводник защитного заземления должен иметь желто-зеленый цвет изоляции. Соблюдение данной расцветки упростит его дальнейшую идентификацию и позволит избежать ошибок при подключении.

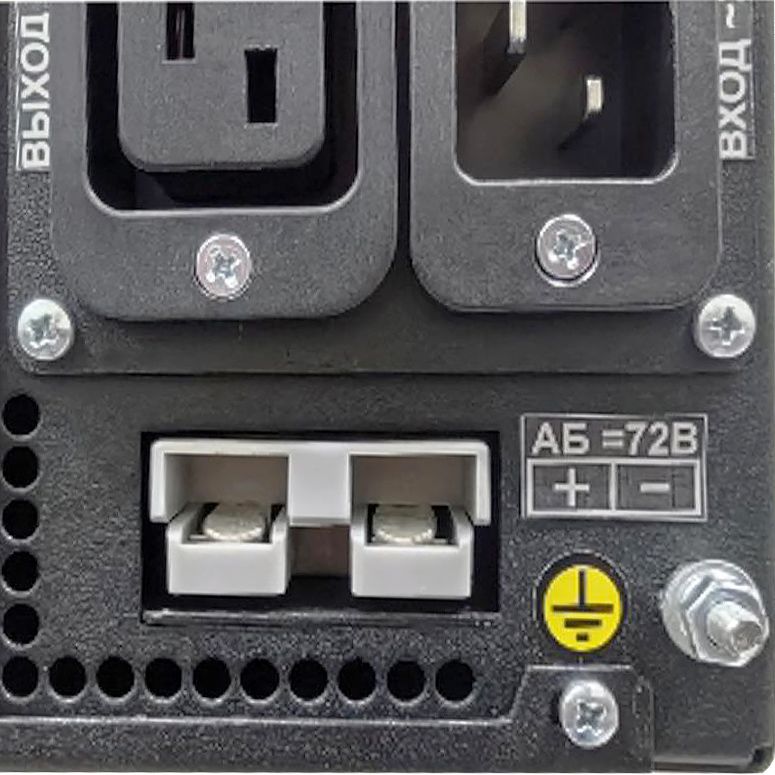

На корпусе	Дополняет основной контакт заземления и в рамках жилого/офисного помещения не требует обязательного подключения. Однако при наличии возможности рекомендуется соединение корпусного контакта либо с шиной заземления вводного щитка, либо с общим контуром заземления. При установке ИБП в телекоммуникационных шкафу или стойке соединяется с шиной заземления шкафа/стойки. При размещении прибора в производственном цеху – с общей шиной или заземляющим контуром. Действия перед, при и после подключения, а также правила расцветки соответствуют контакту, размещённому в клеммной колодке. ➜ Заземляющий контакт корпуса и контакт заземления вилки или клеммной колодки объединены внутри устройства и не требуют дополнительного внешнего соединения.

Возможные ошибки при подключении заземления

Ошибкой станет невыполнение любого указания из приведённой в предыдущем разделе таблицы, то есть: включение сетевого кабеля в розетку без заземляющего контакта либо – с неисправным контактом заземления, неправильный обжим или плохая фиксация заземляющего проводника, применение провода с расцветкой отличной от желто-зеленой и т.п.

Нельзя игнорировать требование об обязательном заземлении ИБП. Наличие связи с заземляющим проводником сделает эксплуатацию устройства более безопасной, а в дополнение – снизит влияние помех и паразитных токов на его работу.

При подключении бесперебойника к цепи заземления следуйте указаниям, которые прописаны в инструкции по эксплуатации. Если возникают вопросы или трудности, нужно проконсультироваться в сервисной службе изготовителя.

Возможные ошибки при подключении и эксплуатации ИБП «Штиль»

Запрещается соединение:

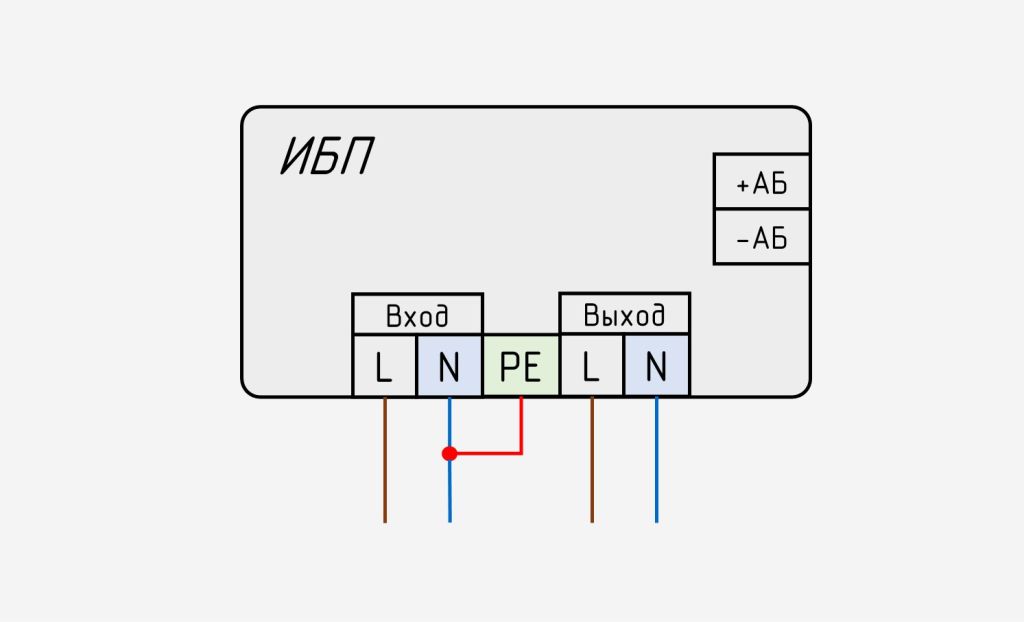

➜ любого из контактов заземления устройства с контактами нейтрали;

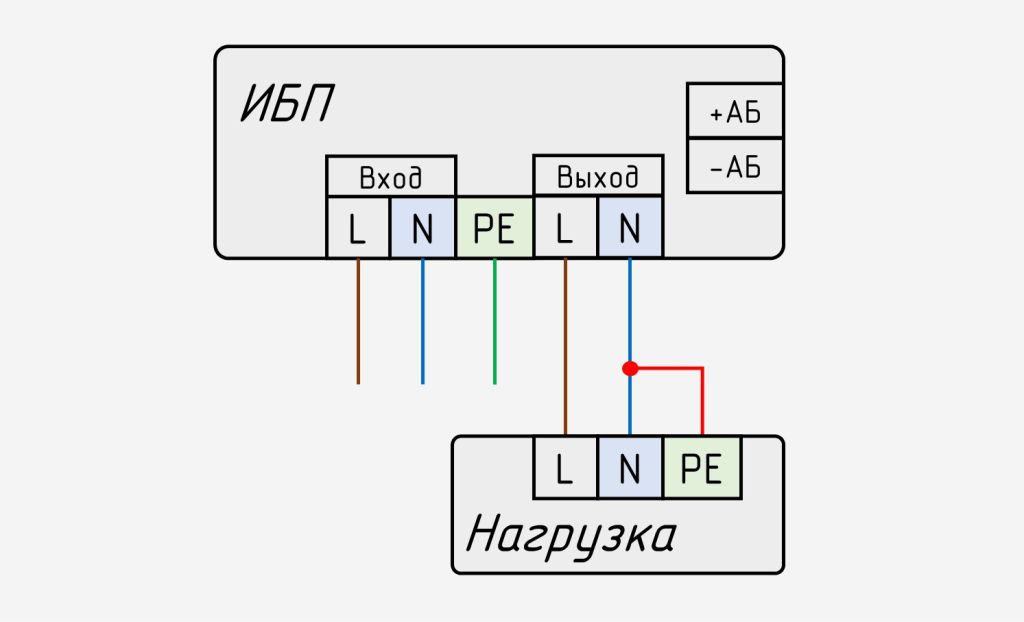

➜ отходящего от устройства нейтрального проводника с заземляющими контактами и проводниками (в том числе на выводах нагрузки);

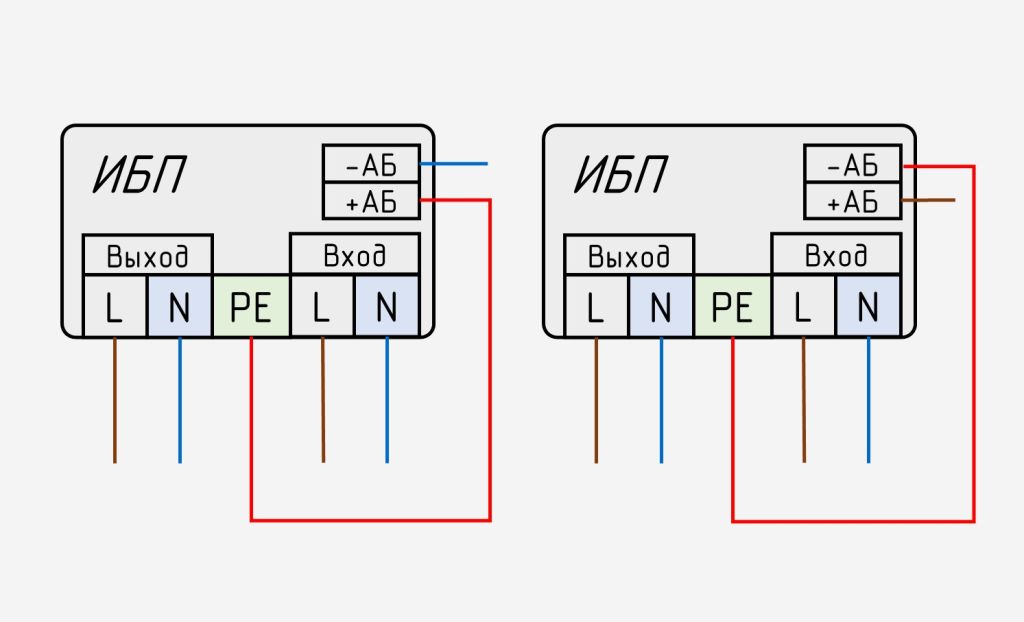

➜ батарейной цепи постоянного тока с цепью заземления.
