  • Активная мощность, кВт
    2,7
  • Число фаз
    1 в 1
  • Форм-фактор
    напольный
  • Топология
    on-line (с двойным преобразованием)
  • Режимы работы
    on-line, автономный, байпас, ECO
  • Предельный диапазон входного напряжения, В
    90-295
  • Номинальное выходное напряжение, В
    220
  • Диапазон настройки выходного напряжения, В
    220-240, шаг 10
  • Точность стабилизации выходного напряжения, %
    ±2
  • Форма выходного напряжения
    чистая синусоида
  • Максимальный выходной ток, А
    13
  • Наличие встроенных батарей
    да
  • Электронный автоматический байпас
    да
  • Степень защиты от пыли и влаги
    IP20
  • Габаритные размеры ВхШхГ (в упаковке), мм
    505х260х395
  • Масса, кг
    35
  • Гарантийный срок, мес
    24
85 130 ₽
В производстве
Как получить счёт или КП?
Способы получения:
Важная информация для покупателей
Неофициальные продавцы продукции
ГК «Штиль»
Профессиональный
подбор
Профессио-
нальный подбор
Простая
покупка
Фокус
на качестве
Удобная
доставка
Официальная
гарантия
Самый полный
ассортимент
Обмен и возврат
в течение 7 дней

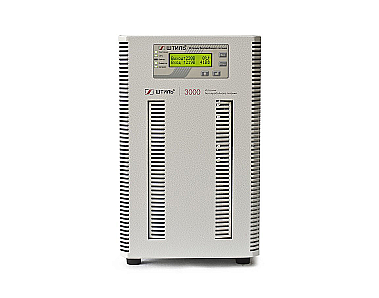

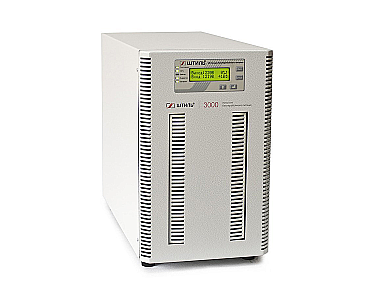

Онлайн ИБП ST1103SL применяется для обеспечения бесперебойной работы и надежной защиты от перепадов сетевого напряжения отдельно стоящих электроприборов или группы оборудования суммарной мощностью до 3 кВА / 2,7 кВт, например:

  • отопительного и нагревательного оборудования;
  • систем безопасности и видеонаблюдения;
  • торгово-кассового оборудования;
  • банковской техники.

Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель ST1103SL отлично функционирует в связке с дизельгенераторными установками.

ST1103SL – это ИБП топологии онлайн, устройство позволяет:

  • стабилизировать входное напряжение в широком диапазоне (90-295 В) без перехода на АБ;
  • моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения;
  • питать нагрузку идеальным синусоидальным напряжением с высокой точностью стабилизации (±2%).

Устройство охлаждается двумя малошумными вентиляторами с адаптивной скоростью работы.

Установка и подключение

ST1103SL устанавливается напольно на любую ровную горизонтальную поверхность.

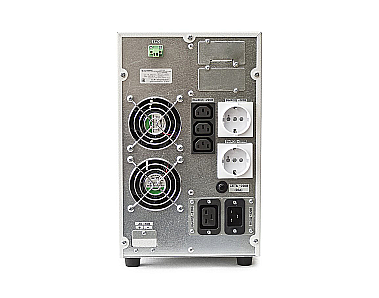

Для питания нагрузки на задней панели ИБП имеются следующие разъемы: две евророзетки, три «компьютерных» розетки (С13), одна розетка С19. Электропитание ИБП осуществляется через разъем С20.

Автономная работа

ИБП оснащен встроенными аккумуляторными батареями ёмкостью 9 Ач и зарядным устройством (ток 1 А). При 100% загрузке ИБП потребители будут обеспечены автономным питанием в течение 5 минут. К ИБП также можно подключить внешние батарейные модули BMT-96-09 и BMT-96-18 ёмкостью 9 и 18 Ач, за счет которых время автономной работы нагрузки может быть увеличено до 20 мин (при 100% загрузке). Время автономной работы от встроенных и внешних батарей при других уровнях загрузки ИБП представлено на вкладке Автономная работа.

В ИБП также применяются специальные технологии, направленные на сокращение времени заряда и продление срока службы аккумуляторных батарей:

  • интеллектуальный алгоритм заряда батарей (заряд выполняется сначала в циклическом режиме (повышенным напряжением), а затем в буферном (дежурным напряжением));
  • термокомпенсация заряда батарей (автоматическая корректировка напряжения заряда в зависимости от температуры АБ).

Кроме того, модель обладает специальными алгоритмами, позволяющими:

  • отключать АБ при разряде на 80-85% (защита от «глубокого» разряда);
  • заранее уведомить пользователя об износе АБ;
  • точно прогнозировать время автономии при текущей нагрузке.

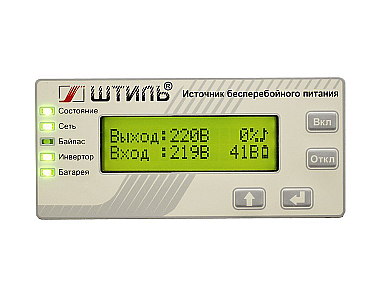

Панель управления

Контроль и настройка основных рабочих параметров изделия выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, четыре функциональные клавиши и пять светодиодных индикаторов:

  • «Состояние» – оповещает о режиме работы устройства;
  • «Сеть» – оповещает о состоянии сети;
  • «Байпас» – оповещает о переходе на байпас/ЭКО-режим;
  • «Инвертор» – оповещает о работе инвертора;
  • «Батарея» – показывает состояние батарей.

Информация на ЖК-дисплее:

  • значение входного и выходного напряжения;
  • процент загрузки ИБП;
  • значение напряжения батарей и их состояние;
  • активная и полная мощность нагрузки;
  • аварии с указанием их причин.

С помощью панели управления можно выполнить три теста АБ:

  • 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
  • на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
  • до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя остаточную ёмкость).

Запуск тестов осуществляется через меню «Система», п. «Команда ИБП».

Защита

ST1103SL оснащен всеми необходимыми видами электронной защиты:

  • от короткого замыкания;
  • от длительной перегрузки по выходу;
  • от внутреннего перегрева.

ИБП способен автоматически восстанавливать свою работу после устранения причины срабатывания защиты.

Кроме того, источник бесперебойного питания имеет аварийную защиту от любой неисправности. Встроенный варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»), срабатывание – 50 мкс) выполняет защиту от импульсных перенапряжений.

Фильтры высоких частот защищают сеть от помех в диапазоне 150 кГц - 30 МГц и нагрузку (от помех между фазой и нейтралью частотой до 2,5 кГц).

Как купить?

Купить ИБП ST1103SL и дополнительные аксессуары к нему можно в нашем официальном интернет-магазине российского производителя «Штиль» с доставкой по Москве и другим регионам России.

ST1103SL – это отличное соотношение цена/качество по сравнению с аналогичной продукцией иностранных вендоров на российском рынке систем электропитания.

Средства мониторинга

ST1103SL поддерживает локальный/удаленный мониторинг работы. В специальные слоты на задней панели ИБП подключаются платы расширения со следующими интерфейсами:

  • RS-232 (протокол Megatec);
  • RS-485 (протоколы Modbus RTU/Штиль);
  • USB и mini-USB;
  • Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
  • «сухие» контакты.

Контроль ИБП с установленной платой выполняется через веб-браузер или программу Shtyl Device Manager (SDM). Платы не входят в стандартную комплектацию и приобретаются отдельно.


Превосходные технические характеристики
  • безразрывное мгновенное переключение на питание от АБ;
  • идеальное синусоидальное выходное напряжение;
  • работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ;
  • высокая точность стабилизации напряжения – ±2%;
  • выходной коэффициент мощности – 0,9;
  • входной коэффициент мощности – 0,99;
  • малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке.
Функциональность
  • плавный пуск;
  • резервное питание за счёт встроенных АБ в течение 5 минут (при 100% нагрузке);
  • увеличение времени резервного питания нагрузки до 20 мин (при 100% загрузке) за счёт подключения внешних батарейных модулей;
  • совместимость в работе с генераторами;
  • функция «холодного» старта (запуск от АБ при отсутствии питающего напряжения);
  • встроенный автоматический байпас;
  • широкие возможности локального/удаленного мониторинга и управления.
Высокая надежность
  • многоуровневая электронная система защиты;
  • автоматический перезапуск при восстановлении после аварий;
  • полный набор функций контроля и управления АБ;
  • самодиагностика при запуске и во время работы;
  • высокая перегрузочная способность (особенно важно при работе с двигателями);
  • срок службы – не менее 10 лет.
Энергоэффективность
  • поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
  • КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас;
  • охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).

Общие
Полная мощность, кВА 3
Активная мощность, кВт 2,7
Число фаз 1 в 1
Форм-фактор напольный
Топология on-line (с двойным преобразованием)
Режимы работы on-line, автономный, байпас, ECO
Страна производитель Россия
Входные характеристики
Тип входной сети однофазная трехпроводная (L, N, PE)
Совместимость с генератором да
Номинальное входное напряжение, В 220
Рабочий диапазон входного напряжения, В 175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50%
Предельный диапазон входного напряжения, В 90-295
Допустимое отклонение верхней границы входного напряжения
в режиме ECO и для электронного байпаса, %
+5, +10, +15, +20, +25 (значение по умолчанию: +20)
Допустимое отклонение нижней границы входного напряжения
в режиме ECO и для электронного байпаса, %
-5, -10, -15, -20, -25 (значение по умолчанию: -20)
Номинальная входная частота, Гц 50
Допустимый диапазон входной частоты, Гц 45-65
Входной коэффициент мощности 0,99
Максимальный входной ток, А 18
Потребляемая мощность в режиме холостого хода, Вт 40
Плавный пуск да
Выходные характеристики
Тип выходного напряжения однофазное
Номинальное выходное напряжение, В 220
Диапазон настройки выходного напряжения, В 220-240, шаг 10
Точность стабилизации выходного напряжения, % ±2
Форма выходного напряжения чистая синусоида
Выходной коэффициент мощности 0,9
Номинальная выходная частота, Гц при работе от сети – соответствует частоте сети
при работе от АБ – устанавливается пользователем: 50/60 (по умолчанию – 50)
Точность стабилизации выходной частоты (при работе от АБ), % ±0,2
Максимальный выходной ток, А 13
Коэффициент нелинейных искажений выходного напряжения, % <2,5 при линейной нагрузке, <4 при нелинейной нагрузке
Крест-фактор 3:1
Перегрузочная способность (при работе в режиме on-line или от батарей) 101-105% – без ограничения по времени, 105-130% – в течение 60 с, 130-150% – в течение 1 с, более 150% – в течение 0,2 с (с последующим переключением на байпас)
Перегрузочная способность (при работе через байпас или в режиме ECO) 200% – в течение 40 с
КПД в режиме on-line, % 95
КПД при работе через байпас или в режиме ECO, % 99
КПД в автономном режиме, % 86
Время переключения в автономный режим из режима on-line, мс 0
Время переключения в автономный режим из режима ECO, мс 7
Аккумуляторные батареи (АБ)
Наличие встроенных батарей да
Поддержка подключения внешних АБ да
Тип АБ герметизированные, выполненные по технологии AGM
Номинальное напряжение АБ, В 96
Номинальный ток заряда встроенного ЗУ, А 1
Количество встроенных АБ 12В, шт. 8
Емкость встроенных АБ, Ач 9
Возможность «горячей» замены встроенных АБ нет
Время заряда встроенных АБ, ч не более 8 (до 90% емкости)
Время автономной работы от встроенных АБ при 100% (50%) нагрузке, мин 5 (14)
Ориентировочное время автономной работы (при 80% загрузке ИБП) 8 мин
Функционал управления АБ определение остаточной ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда
Холодный старт да
Срок службы АБ, лет до 8
Защита
Перегрузка по выходу электронная защита с автовосстановлением
Короткое замыкание электронная защита с автовосстановлением
Перегрев электронная защита с автовосстановлением
Защита от импульсных перенапряжений варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»),
срабатывание – 50 мкс)
Защита сети от высокочастотных помех 150 кГц - 30 МГц
Защита нагрузки от сетевых помех (между фазой и нейтралью) до 2,5 кГц
Защита от «глубокого» разряда батарей да
Защита от аварии в ИБП электронная аварийная защита
Электронный автоматический байпас да
Панель управления и интерфейсы
ЖК-дисплей отображение рабочего состояния системы и основных входных и выходных параметров
Светодиодная индикация состояние, сеть, байпас, инвертор, батареи
Функциональные клавиши управление отображаемым на ЖК-дисплее меню, настройка ИБП
Звуковой сигнал автономный режим (каждые 4 с), низкое напряжение АБ (каждые 2 с), батарея отсоединена/ полностью разряжена/нуждается в замене (каждые 0,5 с), перегрузка и неисправность ИБП (непрерывно)
RS-232 опция (требуется установка карты мониторинга)
mini-USB опция (требуется установка карты мониторинга)
USB опция (требуется установка карты мониторинга)
Ethernet опция (требуется установка карты мониторинга)
RS-485 опция (требуется установка карты мониторинга)
«Сухие» контакты опция (требуется установка карты мониторинга)
EPO двухконтактный зажим («клеммник») винтовой, сечение провода: 0,08-1,2 мм.кв.
Подключение
Входная сеть IEC-320-C20
Нагрузка (выходные разъёмы) IEC-320-C13 (3 шт.), EURO F-type с заземлением (2 шт.), IEC-320-C19 (1 шт.)
Надежность и эксплуатационные характеристики
Установка в помещении
Диапазон рабочей температуры, °С от +5 до +40
Диапазон температуры хранения, °С от -40 до +40
Тип охлаждения принудительное (вентиляторное)
Относительная влажность, % от 0 до 80 (без конденсата)
Рабочая высота, м до 3000 м над уровнем моря
Степень защиты от пыли и влаги IP20
Срок службы, лет не менее 10
Гарантийный срок, мес 24
Механические характеристики
Габаритные размеры ВхШхГ (без упаковки), мм 346х210х443
Габаритные размеры ВхШхГ (в упаковке), мм 505х260х395
Масса, кг 35
Цвет корпуса серый
Уровень нагрузки, % 10% 20% 30% 40% 50% 60% 70% 80% 90% 100%
Время автономной работы (от встроенных батарей), мин 90 40 25 18 14 12 10 8 7 5

Для обеспечения более длительного времени автономной работы необходимо использовать внешние батарейные модули.

Батарейные
модули/стеллажи
Суммарная ёмкость
АБ, Ач
Время автономной работы (в зависимости от уровня нагрузки), мин Стоимость
10% 20% 30% 40% 50% 60% 70% 80% 90% 100%
18 240 90 55 40 33 25 20 17 15 10
39 140 ₽
27 360 190 100 70 52 42 35 30 25 20
66 630 ₽

Если указанного времени автономной работы недостаточно, необходимо использовать ИБП ST1103L или ST1103TL с большим перечнем совместимых решений.

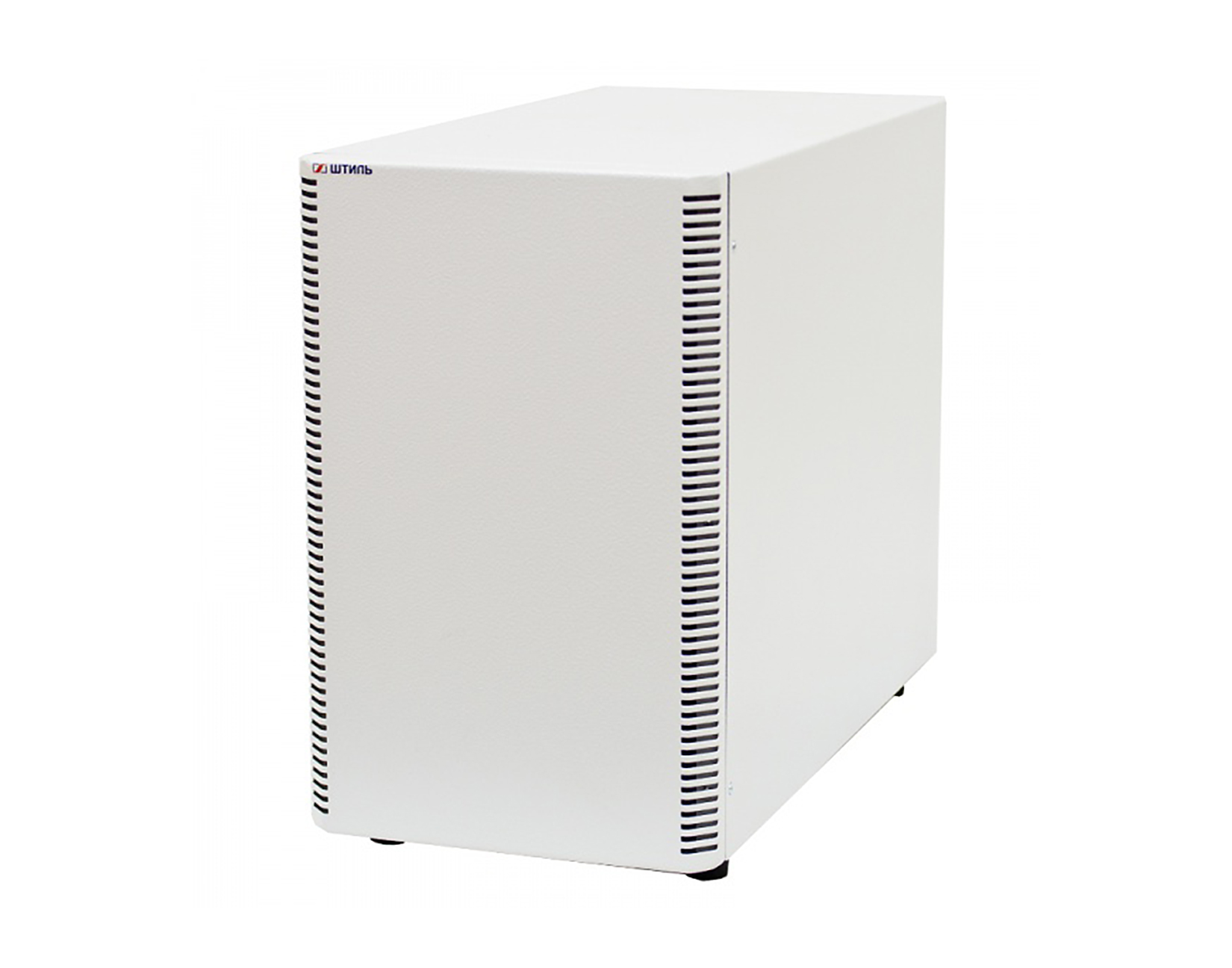

Напольные батарейные модули
39 140 ₽
66 630 ₽
Карты мониторинга
15 750 ₽
21 230 ₽
6 990 ₽
1 310 ₽

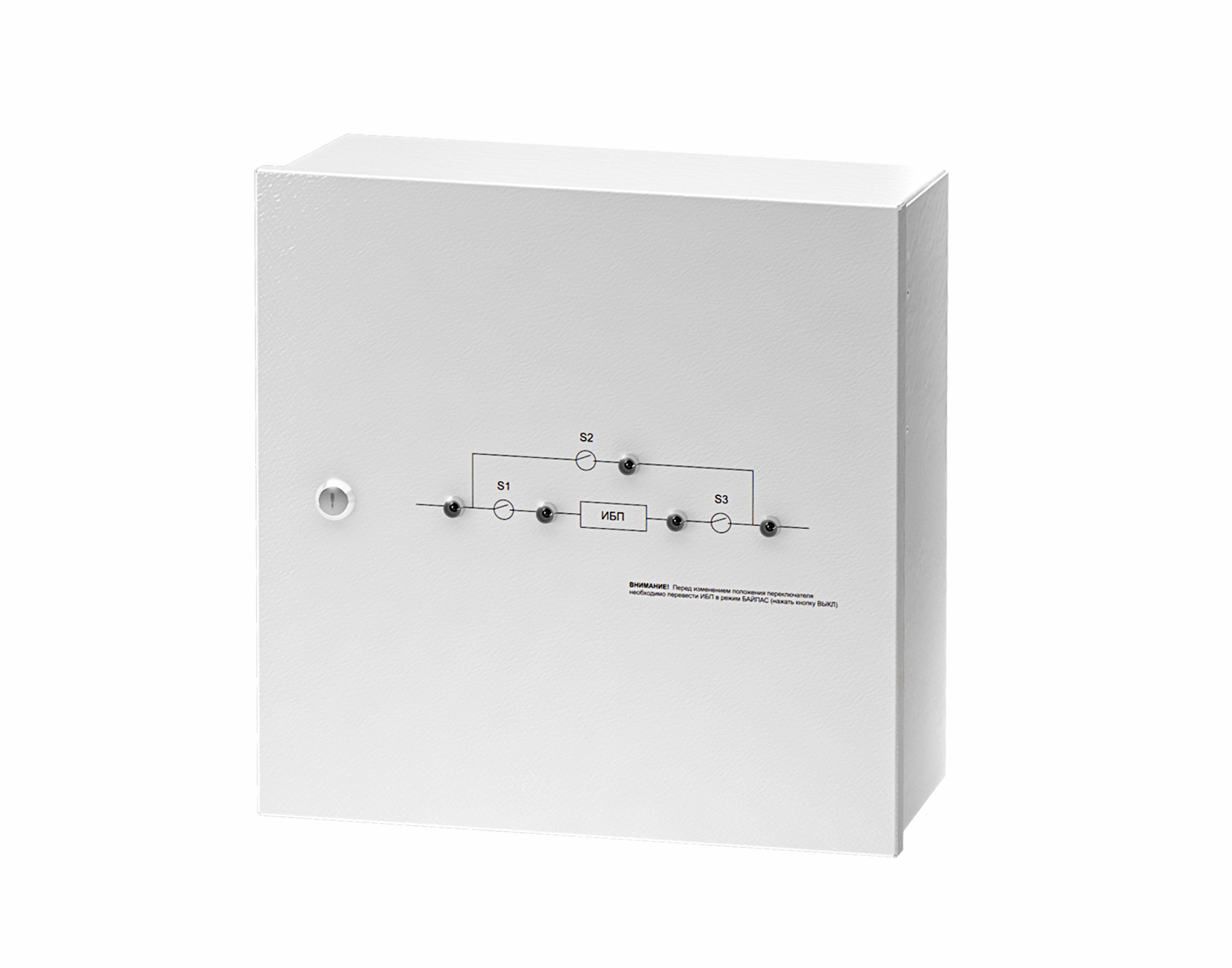

Модули и шкафы внешнего байпаса
32 800 ₽
34 000 ₽
42 700 ₽
44 700 ₽

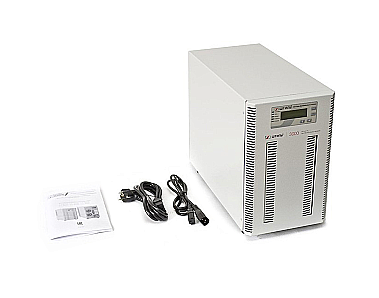

1 ИБП переменного тока ST1103SL 1 шт.
2 Встроенные аккумуляторные батареи (12 В, 9 Ач) 8 шт.
3 Сетевой шнур с вилкой типа «Schuko - C19», длина 1,8 м 1 шт.
4 Кабель нагрузки типа «C14 - C13», длина 1,5 м 1 шт.
5 Руководство по эксплуатации 1 шт.
6 Упаковка 1 шт.
7 Гарантийный талон 1 шт.
Листовки, брошюры, каталоги
Однофазные ИБП переменного тока. Брошюра, 2023 год Скачать
Однофазные ИБП переменного тока. Брошюра, 2021 год Скачать
Однофазные ИБП переменного тока. Брошюра, 2019 год Скачать
ИБП переменного тока. Брошюра, 2018 год Скачать
ИБП переменного тока. Каталог, 2017 год Скачать
Презентации
Однофазные ИБП. Презентация, 2022 год Скачать
Руководства по эксплуатации
Источники бесперебойного питания: ST1101L, ST1101SL, ST1102L, ST1102SL, ST1103L, ST1103SL, ST1103TL Скачать
3D-модели
Однофазные источники бесперебойного питания ST1102SL, ST1102L, ST1103SL, ST1103L и ST1103TL Скачать
Сертификаты
Источники бесперебойного питания серии ST, SR, STR 1-3 кВА. Сертификат соответствия требованиям технических регламентов: «О безопасности низковольтного оборудования», «Электромагнитная совместимость технических средств» Скачать
Программное обеспечение
Shut Down Manager. ПО для мониторинга и управления ИБП Подробнее
Shtyl Device Manager. ПО для мониторинга и управления оборудованием «Штиль» Подробнее
Прайс-листы
Однофазные ИБП. Прайс-лист, 2024 год Скачать

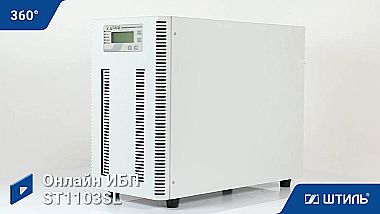

Отзывы о Онлайн ИБП ST1103SL (3000 ВА)
Отзывы не найдены

Похожие товары

Хит продаж
92 460 ₽
