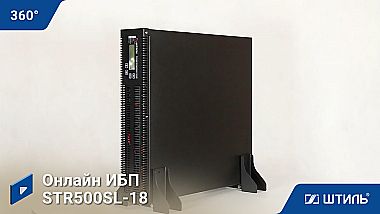

Онлайн ИБП STR500SL-18 (500 ВА)

Новинка
  • Активная мощность, кВт
    0,4
  • Число фаз
    1 в 1
  • Форм-фактор
    напольный/в стойку
  • Топология
    on-line (с двойным преобразованием)
  • Режимы работы
    on-line, автономный, байпас, ECO
  • Предельный диапазон входного напряжения, В
    90-295
  • Номинальное выходное напряжение, В
    220
  • Диапазон настройки выходного напряжения, В
    220-240, шаг 10
  • Точность стабилизации выходного напряжения, %
    ±2
  • Форма выходного напряжения
    чистая синусоида
  • Максимальный выходной ток, А
    2,3
  • Наличие встроенных батарей
    да
  • Электронный автоматический байпас
    да
  • Степень защиты от пыли и влаги
    IP20
  • Габаритные размеры ВхШхГ (в упаковке), мм
    530х520х140
  • Масса, кг
    20
  • Гарантийный срок, мес
    24
39 800 ₽
В производстве
Как получить счёт или КП?
Способы получения:
Важная информация для покупателей
Неофициальные продавцы продукции
ГК «Штиль»
Профессиональный
подбор
Профессио-
нальный подбор
Простая
покупка
Фокус
на качестве
Удобная
доставка
Официальная
гарантия
Самый полный
ассортимент
Обмен и возврат
в течение 7 дней

STR500SL-18 представляет собой высокопроизводительный однофазный источник бесперебойного питания топологии онлайн напольного/стоечного исполнения. Модель обеспечит резервное электроснабжение и защиту от передов напряжения ответственного оборудования суммарной мощностью до 500 ВА/400 Вт. Примерами нагрузки могут быть:

  • компьютерная техника;
  • сетевое оборудование;
  • системы безопасности;
  • аварийное освещение;
  • бытовая техника небольшой мощности.

ИБП эффективно функционирует в связке с бытовыми генераторами за счет усовершенствованного алгоритма корректора коэффициента мощности.

ИБП STR500SL-18 выполнен на основе технологии двойного преобразования электроэнергии, благодаря которой обеспечивается:

  • непрерывная стабилизация напряжения в диапазоне 90-295 В с высокой точностью (±2%) без перехода на аккумуляторы;
  • моментальное и безразрывное переключение питания техники в автономный режим при отключении электроэнергии;
  • электропитание нагрузки напряжением идеальной синусоидальной формы в любом режиме работы.

Установка и подключение

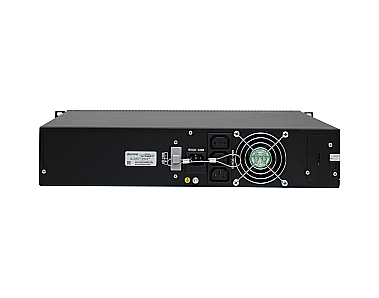

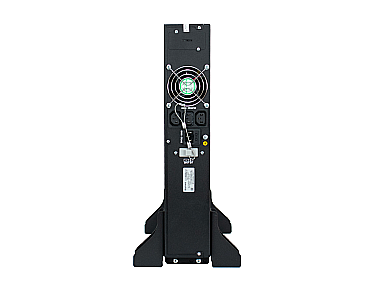

Универсальный корпус STR500SL-18 позволяет устанавливать его двумя способами:

  • в стойку 19 дюймов в горизонтальном положении (если прибор размещается не на полке, то рекомендуется дополнительно приобрести комплект для монтажа в стойку);
  • на пол, стол или стеллаж в вертикальном положении.

Для подключения нагрузки на корпусе ИБП размещен блок из трех «компьютерных» розеток С13. К электросети устройство подключается через сетевой кабель с евровилкой длиной 1,5 м.

Автономная работа

Автономную работу нагрузки обеспечивают встроенные зарядное устройство (ток 5 А) и батарейный блок с четырьмя аккумуляторами суммарной ёмкостью 18 Ач. При 100% нагрузке резервное питание подключенной электротехники продлится 22 минуты (Таблица времени автономной работы).

В случае выхода из строя батарейного блока возможна его «горячая» замена, которая не повлияет на гарантию на сам ИБП. Купить сменный батарейный блок.

Внимание! Изначально внутренний батарейный блок не подсоединен к ИБП. Это сделано для того, чтобы не произошел саморазряд его аккумулятора. Перед первым включением устройства необходимо соединить разъем в аккумуляторном отсеке. Подробнее об этом читайте в руководстве по эксплуатации.

Для увеличения времени автономной работы до 2,5 ч при 100% загрузке предусмотрено подключение до 4-ёх внешних батарейных модулей BMRT-24-18 (Таблица времени автономной работы).

В STR500SL-18 используются современные технологии по сокращению времени заряда и продлению срока службы аккумуляторов (интеллектуальный заряд и термокомпенсация заряда).

Кроме того, модель обладает специальными алгоритмами, позволяющими:

  • отключать АБ при разряде на 80-85% (защита от «глубокого» разряда);
  • заранее уведомить пользователя об износе АБ;
  • точно прогнозировать время автономии при текущей нагрузке.

Панель управления

Для контроля и настройки рабочих параметров в ИБП STR500SL-18 предусмотрена панель управления с ЖК-дисплеем, функциональными клавишами и пятью светодиодными индикаторами:

  • «Состояние» – оповещает о режиме работы устройства;
  • «Сеть» – оповещает о состоянии сети;
  • «Байпас» – оповещает о переходе на байпас/ЭКО-режим;
  • «Инвертор» – оповещает о работе инвертора;
  • «Батарея» – показывает состояние батарей.

Информация на ЖК-дисплее:

  • значение входного и выходного напряжения;
  • процент загрузки ИБП;
  • значение напряжения батарей и их состояние;
  • активная и полная мощность нагрузки;
  • аварии с указанием их причин.

Настройки на ЖК-дисплее:

  • режим запуска и работы;
  • выходное напряжение;
  • номинальная частота при работе от АБ;
  • режим байпаса;
  • вкл./выкл. звуковой сигнализации;
  • параметры АБ (емкость, напряжение, термокомпенсация и др.);
  • тест АБ (время и период).

Доступно три вида теста АБ:

  • 10-ти секундный (питание нагрузки в течение 10 секунд);
  • на заданное время (питание нагрузки в течение заданного времени);
  • до полного разряда (питание нагрузки до момента полного разряда батарей с измерением их остаточной ёмкости).

Система охлаждения

Устройство оснащено малошумным вентилятором с автоматической скоростью вращения, который располагается на задней панели.

Средства мониторинга

В STR500SL-18 можно установить карту мониторинга для контроля состояния и настройки его параметров. ИБП поддерживает несколько совместимых карт мониторинга со следующими интерфейсами:

  • RS-232 (протокол Megatec);
  • RS-485 (протоколы Modbus RTU/Штиль);
  • USB и mini-USB;
  • Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
  • «сухие» контакты;
  • датчик температуры.

С установленной картой состояние ИБП можно отслеживать в веб-браузере или программе Shtyl Device Manager (SDM). Для удаленного просмотра состояния ИБП в веб-браузере необходимо подключение прибора к сети интернет, выполняющееся через Ethernet-разъём. Для организации такого подключения необходима плата расширения интерфейсов IC-SNMP/Web или IC-SNMP/mini-USB.

Редактирование параметров ИБП STR500SL-18 осуществляется через панель управления или меню «Настройки» программы Shtyl Device Manager при локальном подключении компьютера к ИБП через USB-интерфейс или интерфейс RS-232.

Обратите внимание! Карта мониторинга не входит в комплект поставки и приобретается отдельно.

Защита

STR500SL-18 обладает электронной защитой от:

  • перегрузки;
  • короткого замыкания;
  • внутреннего перегрева.

После устранения причины аварии устройство автоматически перезапускается.

Встроенный варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»), срабатывание – 50 мкс) выполняет защиту от импульсных перенапряжений.

Фильтры высоких частот защищают сеть от помех в диапазоне 150 кГц - 30 МГц и нагрузку (от помех между фазой и нейтралью частотой до 2,5 кГц).

Также ИБП оснащен защитой от неполадок в работе (при их возникновении нагрузка либо отключается, либо через байпас безразрывно переводится на сеть).

Как купить?

Купить ИБП STR500SL-18 и необходимые аксессуары к нему можно в нашем официальном интернет-магазине российского производителя «Штиль» с доставкой по Москве и другим регионам России.

Онлайн ИБП STR500SL-18 – это отличное соотношение цена/качество по сравнению с аналогичной продукцией иностранных вендоров на российском рынке систем электропитания.


Превосходные технические характеристики
  • безразрывное мгновенное переключение на питание от АБ (онлайн топология);
  • идеальное синусоидальное выходное напряжение;
  • широкий диапазон входного напряжения (90-295 В) без перехода на АБ;
  • высокая точность стабилизации напряжения – ±2%;
  • входной коэффициент мощности – 0,99;
  • малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке;
  • высокая перегрузочная способность при работе через байпас или в режиме ECO – 200% в течение 40 с.
Функциональность
  • универсальное исполнение – напольное/стоечное;
  • «горячая» замена батарейного блока (без отключения нагрузки);
  • плавный пуск;
  • резервное питание за счёт встроенных АБ в течение 22 минут (при 100% нагрузке);
  • увеличение времени резервного питания нагрузки до 150 мин (при 100% загрузке) за счёт подключения внешних батарейных модулей BMRT-24-18;
  • совместимость в работе с генераторами;
  • функция «холодного» старта (запуск от АБ при отсутствии сетевого напряжения);
  • встроенный автоматический байпас;
  • широкие возможности локального/удаленного мониторинга и управления;
  • настройка выходного напряжения в диапазоне 220-240 В с шагом 10 В.
Высокая надежность
  • многоуровневая электронная система защиты;
  • автоматический перезапуск после устранения причины аварии;
  • полный набор функций контроля и управления АБ;
  • самодиагностика при запуске и во время работы;
  • высокая перегрузочная способность (особенно важно при работе с двигателями);
  • срок службы – не менее 10 лет.
Энергоэффективность
  • поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
  • КПД 96% в режиме on-line и 99% в режиме ECO и при работе через байпас;
  • охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).

Общие
Полная мощность, кВА 0,5
Активная мощность, кВт 0,4
Число фаз 1 в 1
Форм-фактор напольный/в стойку
Топология on-line (с двойным преобразованием)
Режимы работы on-line, автономный, байпас, ECO
Страна производитель Россия
Входные характеристики
Тип входной сети однофазная трехпроводная (L, N, PE)
Совместимость с генератором да
Номинальное входное напряжение, В 220
Рабочий диапазон входного напряжения, В 175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50%
Предельный диапазон входного напряжения, В 90-295
Допустимое отклонение верхней границы входного напряжения
в режиме ECO и для электронного байпаса, %
+5, +10, +15, +20, +25 (значение по умолчанию: +20)
Допустимое отклонение нижней границы входного напряжения
в режиме ECO и для электронного байпаса, %
5, -10, -15, -20, -25 (значение по умолчанию: -20)
Номинальная входная частота, Гц 50
Допустимый диапазон входной частоты, Гц 45-65
Входной коэффициент мощности 0,99
Максимальный входной ток, А 3,6
Максимальный ток байпаса, А 5
Потребляемая мощность в режиме холостого хода, Вт 20
Плавный пуск да
Выходные характеристики
Тип выходного напряжения однофазное
Номинальное выходное напряжение, В 220
Диапазон настройки выходного напряжения, В 220-240, шаг 10
Точность стабилизации выходного напряжения, % ±2
Форма выходного напряжения чистая синусоида
Выходной коэффициент мощности 0,8
Номинальная выходная частота, Гц при работе от сети – соответствует частоте сети
при работе от АБ – устанавливается пользователем: 50 (по умолчанию)/ 60
Точность стабилизации выходной частоты (при работе от АБ), % ±0,2
Максимальный выходной ток, А 2,3
Коэффициент нелинейных искажений выходного напряжения, % <2,5 при линейной нагрузке, <4 при нелинейной нагрузке
Крест-фактор 3:1
Перегрузочная способность (при работе в режиме on-line или от батарей) 101-105% – в течение 3 мин, 105-130% – в течение 60 с, 130-150% – в течение 1 с, более 150% – в течение 0,2 с (с последующим переключением на байпас)
Перегрузочная способность (при работе через байпас или в режиме ECO) 200% – в течение 40 с
КПД в режиме on-line, % 96
КПД при работе через байпас или в режиме ECO, % 99
КПД в автономном режиме, % 81
Время переключения в автономный режим из режима on-line, мс 0
Время переключения в автономный режим из режима ECO, мс 7
Аккумуляторные батареи (АБ)
Наличие встроенных батарей да
Поддержка подключения внешних АБ да
Тип АБ герметичные, необслуживаемые, свинцово-кислотные
Номинальное напряжение АБ, В 24
Номинальный ток заряда встроенного ЗУ, А 5
Количество встроенных АБ 12В, шт. 4
Емкость встроенных АБ, Ач 18
Возможность «горячей» замены встроенных АБ да
Время заряда встроенных АБ, ч не более 8 (до 90% емкости)
Время автономной работы от встроенных АБ при 100% (50%) нагрузке, мин 22 (50)
Ориентировочное время автономной работы (при 80% загрузке ИБП) 30 мин
Функционал управления АБ определение остаточной ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда
Холодный старт да
Срок службы АБ, лет до 7 (в зависимости от условий эксплуатации)
Защита
Перегрузка по выходу электронная защита c автовосстановлением
Короткое замыкание электронная защита c автовосстановлением
Перегрев электронная защита c автовосстановлением
Защита от импульсных перенапряжений варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»),
срабатывание – 50 мкс)
Защита сети от высокочастотных помех 150 кГц - 30 МГц
Защита нагрузки от сетевых помех (между фазой и нейтралью) до 2,5 кГц
Защита от «глубокого» разряда батарей да
Защита от аварии в ИБП электронная аварийная защита
Электронный автоматический байпас да
Панель управления и интерфейсы
ЖК-дисплей отображение рабочего состояния системы и основных входных и выходных параметров
Светодиодная индикация состояние, сеть, байпас, инвертор, батареи
Функциональные клавиши «Вкл», «Откл», «Вверх», «Ввод»
Звуковой сигнал автономный режим (каждые 4 с), низкое напряжение АБ (каждые 2 с), батарея от- соединена/полностью разряжена/нуждается в замене (каждые 0,5 с), перегрузка и неисправность ИБП (непрерывно)
RS-232 опция (требуется установка карты мониторинга)
mini-USB опция (требуется установка карты мониторинга)
USB опция (требуется установка карты мониторинга)
Ethernet опция (требуется установка карты мониторинга)
RS-485 опция (требуется установка карты мониторинга, обмен данными только с оборудованием «Штиль»)
«Сухие» контакты опция (требуется установка карты мониторинга)
Датчик температуры опция (требуется установка карты мониторинга)
Подключение
Входная сеть IEC-320-C14
Нагрузка (выходные разъёмы) IEC-320-C13 (3 шт.)
Первоочередное отключение неприоритетной нагрузки нет
Надежность и эксплуатационные характеристики
Установка в помещении
Диапазон рабочей температуры, °С от +5 до +40
Диапазон температуры хранения, °С от -40 до +40
Тип охлаждения принудительное (вентиляторное)
Относительная влажность, % от 0 до 80 (без конденсата)
Рабочая высота, м до 3000 м над уровнем моря
Степень защиты от пыли и влаги IP20
Срок службы, лет не менее 10
Гарантийный срок, мес 24
Механические характеристики
Габаритные размеры ВхШхГ (без упаковки), мм 89х440х465 (в стойку, без учёта кронштейнов для горизонтального крепления)
89х482х465 (в стойку, полный габарит)
467х207х465 (напольный)
Габаритные размеры ВхШхГ (в упаковке), мм 530х520х140
Высота установки в стойку, U 2
Масса, кг 20
Цвет корпуса чёрный
Уровень нагрузки, % 10% 20% 30% 40% 50% 60% 70% 80% 90% 100%
Время автономной работы (от встроенных батарей), мин 360 180 90 65 50 40 33 28 25 22

Для обеспечения более длительного времени автономной работы необходимо использовать внешние батарейные модули.

Батарейные
модули/стеллажи
Суммарная ёмкость
АБ, Ач
Время автономной работы (в зависимости от уровня нагрузки), мин Стоимость
10% 20% 30% 40% 50% 60% 70% 80% 90% 100%
36 730 340 220 130 110 80 70 58 45 38
29 570 ₽
54 1300 660 400 260 210 165 155 105 90 75
59 140 ₽
72 1700 850 550 380 310 250 210 170 140 125
88 710 ₽
90 2000 1000 700 520 380 300 250 220 180 150
118 280 ₽

Батарейные модули напольные/в стойку
29 570 ₽
Карты мониторинга
15 750 ₽
21 230 ₽
1 310 ₽
Комплекты для монтажа в стойку
1 980 ₽
1 ИБП переменного тока STR500SL-18 1 шт.
2 Сетевой кабель с вилкой типа «Schuko - C13» (евровилка), длина 1,5 м 1 шт.
3 Кабель нагрузки С13-С14, длина 1,5 м 1 шт.
4 Кронштейн для горизонтального крепления 2 шт.
5 Упор для вертикальной установки 2 шт.
6 Руководство по эксплуатации 1 шт.
7 Упаковка (картонный короб) 1 шт.
8 Гарантийный талон 1 шт.
Листовки, брошюры, каталоги
Однофазные ИБП переменного тока. Брошюра, 2023 год Скачать
Однофазные ИБП переменного тока. Брошюра, 2021 год Скачать
Однофазные ИБП переменного тока. Брошюра, 2019 год Скачать
Презентации
Однофазные ИБП. Презентация, 2022 год Скачать
Руководства по эксплуатации
Источники бесперебойного питания: STR300SL, STR500SL, STR300SL-27, STR500SL-18 Скачать
3D-модели
Однофазные источники бесперебойного питания STR500SL и STR500SL-18 Подробнее
Сертификаты
Источники бесперебойного питания серии SW, ST, STR 0,3-1 кВА. Сертификат соответствия требованиям технических регламентов: «О безопасности низковольтного оборудования», «Электромагнитная совместимость технических средств» Скачать
Программное обеспечение
Shut Down Manager. ПО для мониторинга и управления ИБП Подробнее
Shtyl Device Manager. ПО для мониторинга и управления оборудованием «Штиль» Подробнее
Прайс-листы
Однофазные ИБП. Прайс-лист, 2024 год Скачать
Отзывы о Онлайн ИБП STR500SL-18 (500 ВА)
Отзывы не найдены

Похожие товары

29 550 ₽
24 790 ₽
Новинка
34 570 ₽
