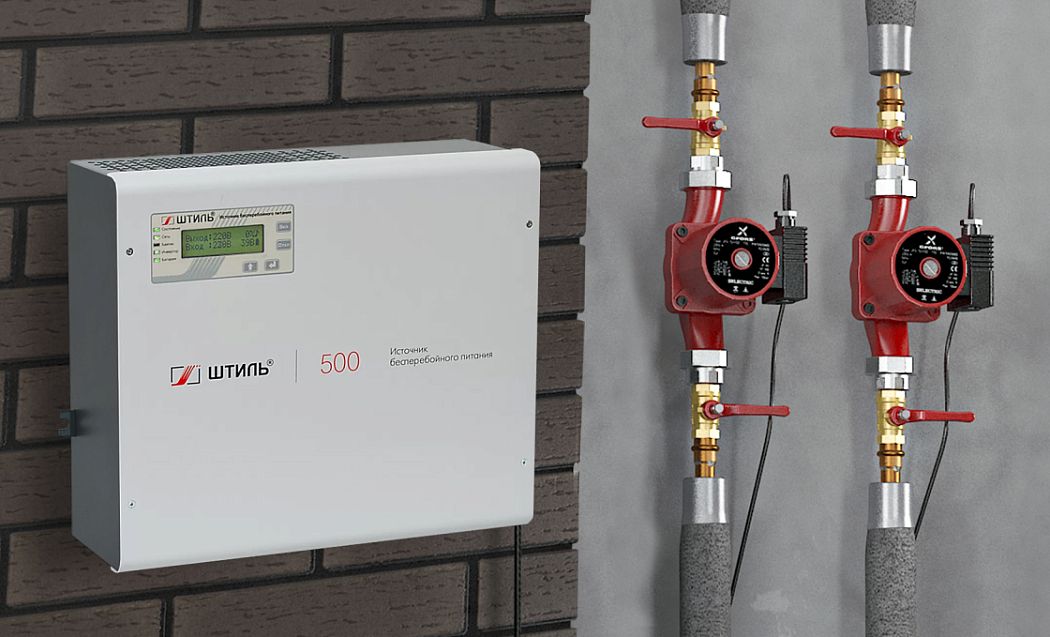

Зачем насосу отопления ИБП?
В замкнутой системе отопления циркуляционный насос выполняет важную роль – он непрерывно прокачивает теплоноситель по одному или нескольким контурам – маршрутам от котла до радиаторов и других приборов, передающих тепловую энергию.
Работа насоса приводится в действие его внутренним электромотором, которому всегда требуется непрерывное и качественное электропитание. В случае пропадания напряжения в сети устройство отключится, и циркуляция теплоносителя полностью прекратиться. Для системы отопления это может грозить следующими последствиями:
- гидроударом, который происходит вследствие резкого повышения давления по причине резкой остановки движения жидкости;
- взрывом – если в системе используется твердотопливный котел, то он создаст избыточное давление, которое может спровоцировать взрыв устройства;
- замерзанием – если система отопления работает при минусовой внешней температуре, то прогоняемая по трубам жидкость остынет и замерзнет, что приведет к полной заморозке системы отопления.
Кроме отключения электричества, работе насоса может значительно навредить некачественное напряжение. При его просадке мощность устройства снижается. Часто от этого насос «зависает» в пусковом режиме, что приводит, с одной стороны, к перегреву мотора, а с другой – к замедлению или полной остановке циркуляции теплоносителя, особенно, если он подается вертикально, например, на второй этаж дома. Перенапряжение в сети может вызывать сбои в работе прибора и также его перегрев.
Вредит работе насосов и напряжение с модифицированной синусоидой. Из-за него устройства начинают гудеть, чрезмерно вибрировать и нагреваться. Все это значительно сокращает срок их службы и приводит к скорой поломке.
Многие пользователи жалуются на то, что насос, не проработав и года, ломается и, не подозревая, что дело в некачественном напряжении, винят во всём производителя. Но это не является браком изделия и не считается гарантийным случаем.
Для обеспечения бесперебойного и качественного электроснабжения насоса системы отопления применяется ИБП. Бесперебойник способен подавать на устройство электроэнергию от аккумуляторов при пропадании сетевого сигнала и защищать электрочувствительное оборудование от скачков и просадок напряжения. Однако среди представленных на рынке типов ИБП далеко не все обладают подобным функционалом и подойдут для работы с циркуляционным насосом.
Какие типы ИБП лучше выбрать для насосов отопления?
Для насосов системы отопления в основном применяются онлайн ИБП, основанные на технологии двойного преобразования энергии. Они имеют на сегодняшний день самые высокие технические характеристики по сравнению с другими бесперебойниками. Сравнение характеристик разных типов ИБП представлено в таблице ниже.
| Тип ИБП | Технические характеристики |
| Резервные (off-line) |
|
| Линейно-интерактивные (line-interactive) |
|
| Двойного преобразования (on-line) |
|
Насосу системы отопления дома требуется стабильное и качественное напряжение с чистым синусом. Устройство не терпит сбоев в подаче электроэнергии. На сегодняшний день к бесперебойникам, которые будут удовлетворять всем требованиям такой нагрузки, можно отнести только ИБП с двойным преобразованием.
Особенности подбора ИБП для насоса отопления
Кроме стабильного электропитания высокого качества, для корректной работы с насосом ИБП должен соответствовать требованиям по выходной мощности и времени автономной работы:
| Требования | Описание |
| Выходная мощность | Выходная мощность ИБП должна превышать примерно на 20-30% суммарную максимальную потребляемую мощность насоса, котла и другой электротехники системы отопления, которая планируется подключаться к бесперебойнику. Данная величина должна учитывать пусковые токи или токи при предельной скорости работы оборудования, в составе которого есть электромоторы. Высокие пусковые токи характерны для насосов без плавного пуска. При срабатывании у таких устройств потребляемая мощность может увеличиваться в несколько раз. Насосы с плавным пуском работают в этом плане более ровно. При повышении скорости их потребляемая мощность увеличивается незначительно. Информация о максимальной потребляемой мощности, как правило, указывается в паспорте изделия. Если к насосу и прочему отопительному оборудованию будет подключен ИБП с меньшей мощностью, то устройство будет постоянно уходить в перегрузку. При этом качественное электроснабжение нагрузки обеспечиваться не будет. |
| Время автономии | ИБП должен обеспечивать нагрузку автономной работой на необходимый период:
Для автономной работы на непродолжительное время (до 15 мин при 100% загрузке) подойдут бесперебойники с внутренними аккумуляторами. Для длительного времени автономии (несколько часов) потребуются ИБП с зарядным устройством повышенной мощности и разъемом для подключения внешних аккумуляторов различной емкости (обычно до 250 Ач). |
Схема подключения ИБП к насосу отопления
Циркуляционный насос применяется всегда в паре с котлом отопления. В бытовом секторе данные устройства, как правило, однофазные и, соответственно, запитываются от электросети 220 или 230 В. Для подключения нагрузки они имеют либо евророзетки, либо клеммные колодки для фазного, нейтрального и заземляющего провода.
Подключить систему отопления к электросети лучше через отдельный автоматический выключатель, номинал которого должен иметь необходимый запас на случай возможного увеличения нагрузки на линии в будущем.
Источник резервного электропитания устанавливается между защитным автоматом и нагрузкой. В зависимости от модели ИБП также может подключаться в евророзетку или к клеммным соединениям автомата.
Схема подключения ИБП к насосу и котлу отопления выглядит следующим образом:
Если в электросети существует большая вероятность возникновения импульсных перенапряжений или значительных скачков напряжения при коммутации сети (например, при отключении электричества с последующей его резкой подачей), то дополнительно с защитным автоматом рекомендуется устанавливать УЗИП. Для работы УЗИП обязательно требуется заземление. Например, ИБП «Штиль» в схеме работы имеют УЗИП 3 класса, поэтому в электрощите можно установить устройство более высокого класса, которое обеспечит дополнительную защиту электроники системы отопления от импульсных перенапряжений.
Требования к подключению ИБП к насосу отопления
Подключение насоса и котла отопления к ИБП через розетку обычно не составляет никаких трудностей. Единственное, что может произойти – неправильное соединение вилки ИБП с сетевой розеткой, при котором фазный и нейтральный контакт не совпадут. Из-за этого фазозависимый котел не запустится. Проблема решается переподключением вилки прибора другой стороной. Для однофазных электромоторов переменного напряжения (в т.ч. насосов) положение фазы и нейтрали не имеют никакого значения.
Если бесперебойник имеет клеммные соединения, то при его подключении важно учитывать следующие требования:
| Требования | Описание |
| Не используйте общую нейтраль | Нейтральный провод не должен быть общим. Некоторые пользователи при подключении оборудования выбирают неправильную схему, которая выглядит следующим образом:  Ошибка данной схемы заключается в том, что нулевой проводник проведен от общей шины к каждому потребителю. Такое подключение приведет к сбоям в работе источника бесперебойного питания или к полному выходу его из строя. |
| Соблюдайте полярность соединительных проводов и разъемов | Провода должны быть подключены в строго соответствии с маркировкой на клеммах. В противном случае подключенное оборудование либо не запустится, либо выйдет из строя сразу после запуска. |
| Подберите провода с необходимым сечением | При соединении всех элементов системы электропитания важно подбирать кабель с сечением, которое соответствует мощности подключаемого оборудования. Данную величину можно узнать в паспорте изделия или уточнить у продавца/производителя. Из-за выбора меньшего сечения, чем требуется, кабель будет чрезмерно нагреваться, что приведет к оплавлению его изоляции и короткому замыканию. |
| Выполните подключение с системой заземления | Все потребители должны быть подключены к системе заземления. Некоторые пользователи при установке ИБП для насоса и котла пренебрегают данным требованием. Этого делать не следует. Заземление необходимо для решения следующих задач:
|
| Обеспечьте для ИБП необходимые климатические условия | Для ИБП должен быть выдержан необходимый режим температуры и влажности. Ошибка некоторых пользователей заключается в том, что они устанавливают источник резервного питания в котельной слишком близко с оборудованием, выделяющим тепло, что приводит к чрезмерному нагреву аккумуляторов. Напомним, что батареи ИБП должны работать в температурном диапазоне +18-25 °C. Иначе срок их службы существенно уменьшится. Повышенная температура также вредна и самому устройству, так как может вызвать его перегрев. Особенно риск этого возрастает, если в помещении не налажена система вентиляции. В месте установки ИБП не менее важно соблюдение необходимого уровня влажности. Иначе на корпусе бесперебойника может возникать конденсат, являющийся причиной короткого замыкания. Информация об уровне влажности указывается в паспорте изделия. |
| Защитите ИБП от продуктов горения | У некоторых твердотопливных котлов во время сжигания топлива может вырабатываться сажа, которая оседает не только на стенах котельной, но и на его оборудовании. При попадании в бесперебойник она может спровоцировать короткое замыкание. В этому случае лучше разместить ИБП в отдельном помещении. |
Последовательность подключения ИБП к насосу отопления
Обычно подключение оборудования выполняется в следующей последовательности:
- вначале необходимо тщательно изучить инструкцию по эксплуатации подключаемых изделий и убедиться в том, что выбранная схема их подключения соответствует всем требованиям, которые заявлены в документе;
- затем требуется подготовить место для установки бесперебойника и батарейного массива;
- следуя инструкции по эксплуатации, необходимо подключить ИБП к электросети, включить его, а затем соединить с аккумуляторами (если выбрано внешнее решение);
- к насосу и котлу источник питания подключается в последнюю очередь. После чего можно включать бесперебойник и нагрузку и проверить их работу.

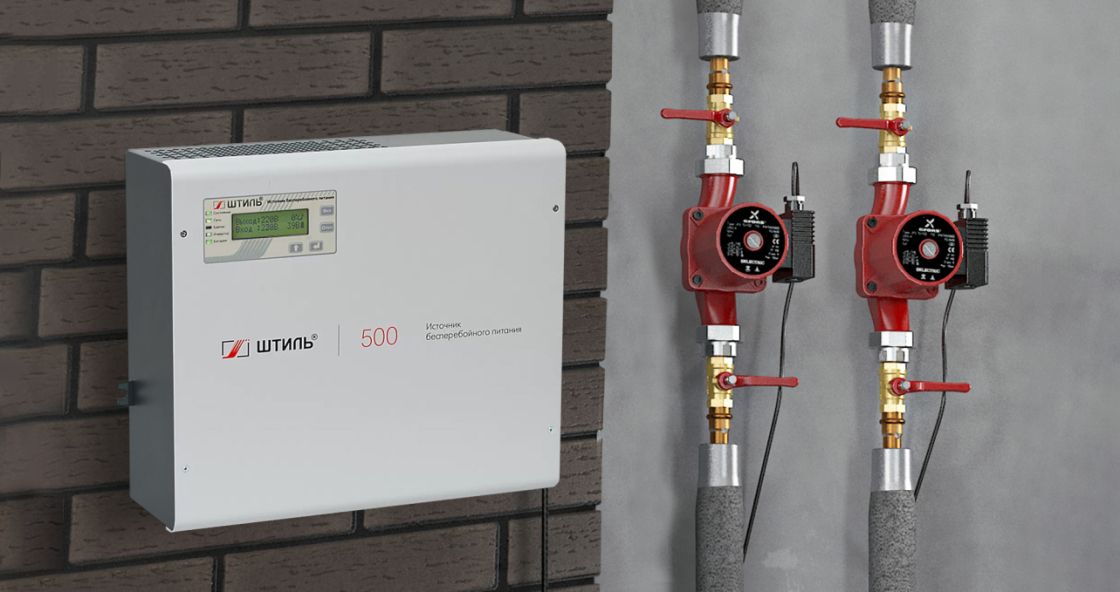

ИБП «Штиль» для насосов отопления
Российский производитель систем электропитания «Штиль» выпускает широкий модельный ряд однофазных онлайн ИБП для насосов и прочего оборудования систем отопления. Устройства имеют настенный или напольный форм-фактор. Их мощность составляет от 0,25 до 3 кВА, что позволяет выбрать необходимую модель как для одного насоса, так и для группы ответственных электроприборов системы отопления.
В зависимости от аккумуляторного решения, ИБП могут обеспечить автономное электропитание нагрузки от нескольких минут до суток и более.
