Аккумуляторная батарея ИБП и срок её службы

Аккумуляторная батарея – ключевой элемент любой системы бесперебойного электропитания. Именно от аккумулятора зависит длительность автономной работы ИБП и надёжность функционирования подключенных электроприборов в период отключения электроэнергии.

Внимание!
Своевременная замена аккумуляторных батарей является залогом надежной работы системы электропитания.

Аккумуляторная батарея, даже встроенная в корпус ИБП, является расходным материалом, так как она в большей степени по сравнению с другими элементами системы бесперебойного питания подвержена влиянию эксплуатационных факторов и, соответственно, износу.

Как правило, для источников бесперебойного питания применяются герметичные необслуживаемые свинцово-кислотные аккумуляторные батареи с технологией AGM (Absorbed Glass Mаt – абсорбированное стекловолокно). Их отличие от батарей других типов заключается в том, что электролит внутри аккумулятора содержится в абсорбированном стекловолокне. Кроме того, часто на корпусе таких батарей предусмотрены клапаны VRLA (Valve Regulated Lead Acid – кислотный регулировочный клапан), исключающие взрыв аккумулятора во время зарядки в следствие избыточного давления при выделении водорода (о других типах аккумуляторных батарей можно прочитать в статье «Аккумуляторы для ИБП: основные типы»).

Свинцово-кислотные аккумуляторы для ИБП имеют ряд преимуществ: малый саморазряд, большое количество циклов заряда-разряда и отсутствие эффекта «памяти», при котором из-за нарушения режима зарядки снижается емкость батареи. Срок службы таких аккумуляторных батарей составляет в среднем 7 лет. Отметим, что в моделях ИБП производства ГК «Штиль» используются аккумуляторы линейки «Long Life», которые рассчитаны на работу до 12 лет. Однако заранее определить точный срок службы батареи довольно сложно, поскольку он зависит от условий эксплуатации и функционала самого ИБП. Перечислим основные факторы, влияющие на длительность работы аккумуляторных батарей:

Факторы Описание
Температура окружающей среды Считается, что для оптимальной работы аккумуляторов ИБП температура помещения, в котором установлено устройство, должна составлять 25°C. Любые отклонения температуры будут ухудшать производительность батареи: снижать емкость и срок службы.
Цикл заряда/разряда Разряд аккумулятора ИБП происходит в момент автономного питания нагрузки. Когда в сети появляется напряжение, батарея начинается заряжаться. При каждом таком цикле заряда/разряда ресурс батареи постепенно истощается, и её ёмкость снижается.
Функционал ИБП по управлению работой аккумуляторов Некоторые модели ИБП оснащены специальным функционалом, который позволяет продлить срок службы аккумуляторных батарей. И чем больше у ИБП таких опций, тем дольше проработают аккумуляторные батареи.
Например, источники бесперебойного питания «Штиль» имеют интеллектуальный алгоритм заряда батарей, при котором зарядка сначала выполняется в ускоренном режиме и повышенным напряжением, а затем напряжением постоянной подзарядки. Кроме этого, есть функция термокомпенсации заряда для автоматической коррекции режима подзарядки аккумулятора в зависимости от температуры внешней среды.
Также данные ИБП имеют защиту от«глубокого» разряда аккумулятора: батарея автоматически отключается при разряде на 80-85%. Дело в том, что разряд ниже данного значения, может привести к частичной потери эксплуатационных качеств аккумулятора или даже к его выходу из строя.
Внимание!
После «глубокого» разряда далеко не всегда можно вернуть аккумулятор в нормальный режим работы.
Внимание!
Снижение емкости аккумуляторных батарей и, соответственно, сокращение времени автономной работы ИБП не является гарантийным случаем. Поэтому пользователь самостоятельно должен обеспечить необходимые условия работы устройства и максимально снизить негативные влияния эксплуатационных факторов.
Внимание!
Даже при соблюдении рекомендаций по правильной эксплуатации аккумуляторных батарей со временем они все равно потребуют замены.

Как узнать, что аккумулятор пора менять?

Современные модели ИБП способны самостоятельно определять неисправность аккумуляторной батареи, а некоторые – заранее сообщать пользователю о необходимости её замены, предотвращая критическое отключение ответственной нагрузки.

Например, онлайн ИБП от ГК «Штиль» оснащены системой оповещения, которая у моделей до 0,5 кВА сообщает об аварии батареи посредством светодиодного индикатора, а у моделей от 0,5 кВА формирует выводимое на ЖК-дисплее текстовое сообщение, информирующее о необходимости заменить батарею.

При возникновении необходимости в замене аккумуляторных батарей, следует либо обратиться за помощью в специализированный сервис, либо поменять аккумуляторы самостоятельно, но только если модель ИБП допускает замену батарей силами пользователя.

Особенности замены аккумуляторов в ИБП и батарейных модулях

Сегодня на рынке систем бесперебойного питания встречаются ИБП со встроенными аккумуляторами различной емкости и модели, которые для обеспечения резервного электроснабжения нагрузки требуют подключение внешних батарей, устанавливаемых как отдельно, так и в специальных батарейных модулях.

От расположения аккумулятора зависит сложность его замены. Если в источнике питания с внутренними аккумуляторами или батарейном модуле потребуется частичная или полная разборка самого устройства, то в ИБП без встроенных батарей нужно лишь соблюсти правильную последовательность их разъединения/соединения с устройством, которая подробно описывается в инструкции по эксплуатации к изделию.

Внимание!
Самостоятельная замена аккумуляторов, даже если они вынесены за корпус ИБП, является весьма опасным мероприятием, сопряжённым с риском повреждения батареи или источника бесперебойного питания, а также с риском поражения электрическим током.

Именно поэтому многие производители ИБП настаивают на том, чтобы замена аккумуляторов осуществлялась только квалифицированным персоналом, который имеет соответствующий допуск к этому виду работ (о том, почему не стоит подключать батареи самостоятельно можно прочитать в нашей статье «Подключение аккумуляторных батарей к ИБП»).

Замена встроенных аккумуляторов в ИБП и батарейных модулях

Если говорить о встроенных аккумуляторах ИБП, то правила их замены в период гарантийного и постгарантийного обслуживания у каждого производителя будут различаться.

Расскажем подробнее о том, как выполняется замена встроенных аккумуляторных батарей в онлайн ИБП и батарейных модулях российского производителя «Штиль» в гарантийный и постгарантийный период их эксплуатации.

Модель Аккумуляторные решения Гарантийный период Постгарантийный период Как приобрести батареи для замены?
ИБП серии
«SW-SL»,
«ST-SL»,
«SR-SL» 		B данных ИБП установлено от 1 до 16 (в зависимости от модели) аккумуляторов 12 В емкостью 9 Ач. Батареи размещены рядом с силовой частью, поэтому требуют особой осторожности при их замене. В гарантийный период эксплуатации запрещено самостоятельно производить замену аккумуляторных батарей ИБП.
Если аккумуляторы вышли из строя, то требуется отправить изделие на завод-изготовитель, где будет выполнена их замена.

Обратите внимание!
При гарантийном случае транспортировка изделия до производителя и обратно, в том числе и сама замена батарей, выполняется за счет компании-производителя.
После истечения гарантийного срока пользователь может самостоятельно выполнить замену аккумуляторов или обратиться для этого в сервисный центр или на завод-изготовитель.
Самостоятельно выполнять замену аккумуляторов в ИБП необходимо в соответствии с инструкцией по эксплуатации к изделию, следуя всем необходимым правилам.

Внимание!
Если вы решились на самостоятельную замену батарей, то внимательно изучите руководство по эксплуатации на изделие. При возникновении любых вопросов рекомендуем проконсультироваться со специалистом!
Для приобретения аккумуляторных батарей для замены в ИБП необходимо обратиться в отдел продаж компании «Штиль», отправив запрос на адрес электронной почты sales@shtyl.ru, или в службу технической поддержки.

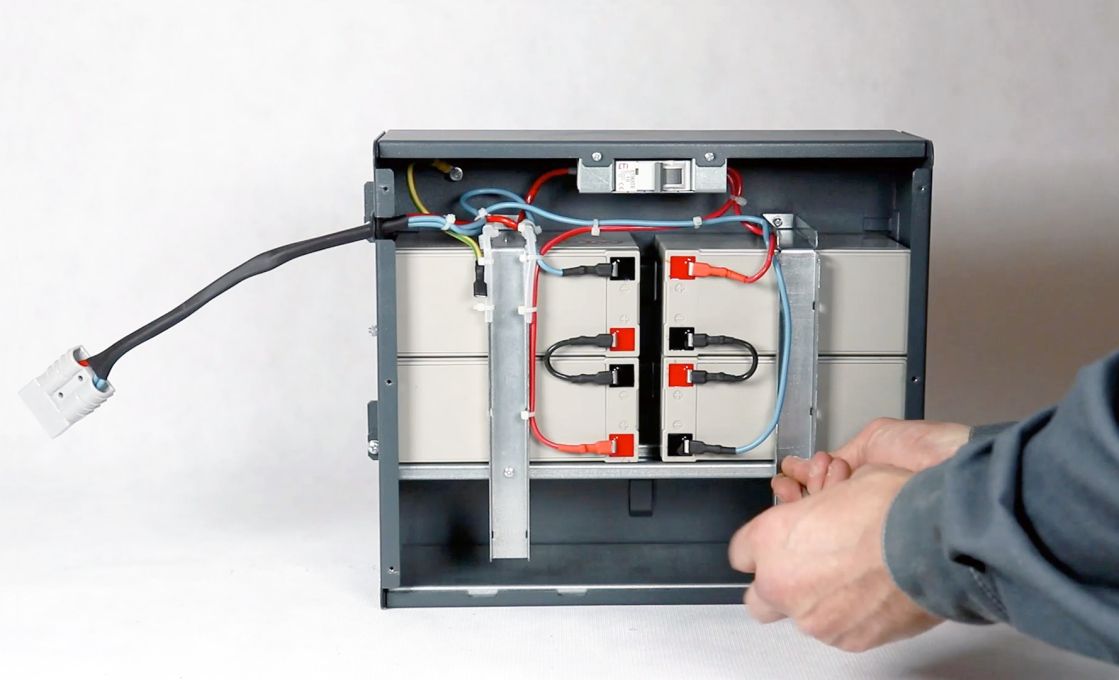

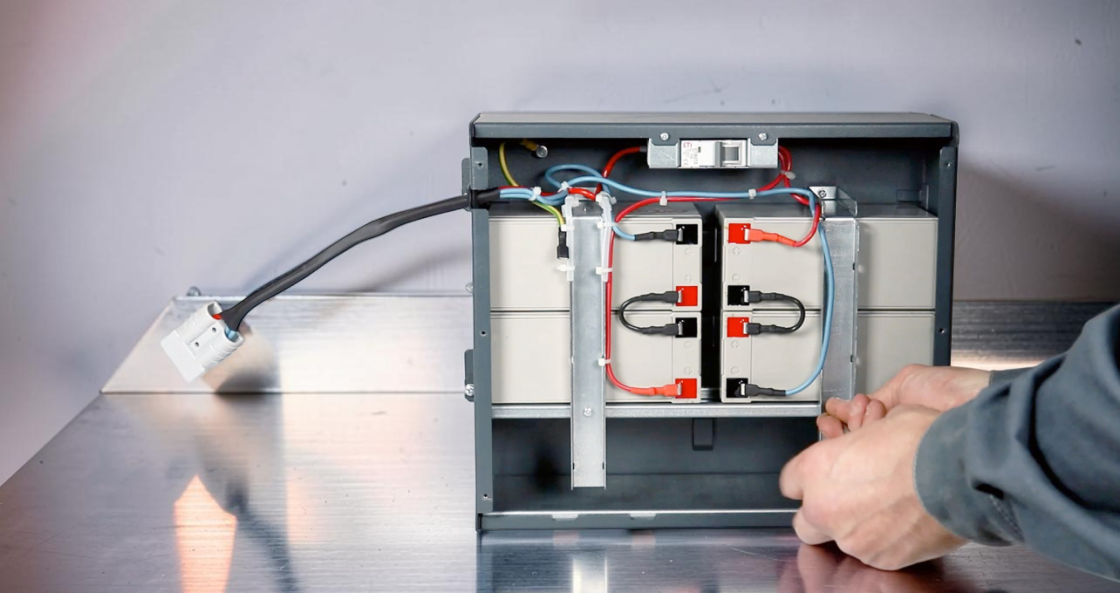

Батарейные
модули
серии «BM»,
«BMT»,
«BMR» 		Данные устройства содержат от трех до 16 аккумуляторных батарей (в зависимости от модели) 12 В емкостью 9 Ач и используются для подключения к ИБП серии «SW», «ST» и «SR». В гарантийный период эксплуатации запрещено самостоятельно производить замену аккумуляторных батарей ИБП.
Если аккумуляторы вышли из строя, то требуется отправить изделие на завод-изготовитель, где будет выполнена их замена.

Обратите внимание!
При гарантийном случае транспортировка изделия до производителя и обратно, в том числе и сама замена батарей, выполняется за счет компании-производителя.
После истечения гарантийного срока пользователь может самостоятельно выполнить замену аккумуляторов или обратиться для этого в сервисный центр или на завод-изготовитель.

Самостоятельно выполнять замену аккумуляторов в ИБП необходимо в соответствии с инструкцией по эксплуатации к изделию, следуя всем необходимым правилам.

Внимание!
Если вы решились на самостоятельную замену батарей, то внимательно изучите руководство по эксплуатации на изделие. При возникновении любых вопросов рекомендуем проконсультироваться со специалистом!
Для приобретения аккумуляторных батарей для замены в ИБП необходимо обратиться в отдел продаж компании «Штиль», отправив запрос на адрес электронной почты sales@shtyl.ru, или в службу технической поддержки.
ИБП ST250
и SW250 		В конструкции данных устройств предусмотрен специальный отделённый от силовой части отсек, в который устанавливается одна батарея 12 В ёмкостью от 17 до 100 Ач (конкретное значение ёмкости зависит от модели ИБП). Самостоятельная замена аккумуляторов разрешена в любой период эксплуатации ИБП.
Процесс их перестановки максимально прост и удобен: он предполагает демонтаж передней панели (в SW250) или крышки батарейного отсека (в ST250) и отключение/подключение батарейных проводов. Подробнее об этом можно прочитать в инструкции по эксплуатации к изделию.

Купить аккумуляторные батареи ёмкостью от 17 до 100 Ач для установки/замены в ИБП ST250 и SW250 можно в разделе Аккумуляторы для ИБП.
ИБП серии
«STR-SL»,
батарейные
модули серии
«BMRT» 		В ИБП серии «STR-SL» и батарейных модулях серии «BMRT» используются встроенные аккумуляторные блоки BP-36-09/RT или BP-72-09/RT, которые устанавливаются в специальном отсеке устройства, отделённом от силовой части. Самостоятельная замена батарейных блоков разрешена в любой период эксплуатации изделий.
В случае замены аккумуляторов в данных ИБП или батарейных модулях необходимо просто отсоединить от устройства батарейный блок и извлечь его из внутреннего слота. Подробнее об этом можно прочитать в инструкции по эксплуатации к изделию.

Обратите внимание!
В ИБП и батарейных модулях есть функция «горячей» замены, позволяющая осуществлять замену аккумуляторных блоков, не отключая устройство от сети и не обесточивая нагрузку.
Купить встроенные аккумуляторные блоки BP-36-09/RT или BP-72-09/RT для установки/замены в серии «STR-SL» и батарейные модули серии «BMRT» можно в разделе Батарейные блоки.
Батарейные
блоки
BP-36-09/RT,
BP-72-09/RT 		Данные устройства содержат по три или по шесть батарей 12 В ёмкостью 9 Ач. В период гарантийного обслуживания самостоятельная замена батарей в аккумуляторных блоках BP-36-09/RT или BP-72-09/RT запрещена и производится только заводом-изготовителем.
Отправка изделий производителю осуществляется таким же образом, как и модели ИБП.

После истечения гарантийного срока пользователь может самостоятельно выполнить замену аккумуляторов в данных устройствах.
Для этого сначала требуется извлечь аккумуляторный блок из ИБП или батарейного модуля, затем вскрыть его крышку и отсоединить вышедшую из строя батарею. За более подробной информацией можно обратиться в техническую поддержку производителя. 		Для приобретения аккумуляторных батарей для замены в ИБП необходимо обратиться в отдел продаж компании «Штиль», отправив запрос на адрес электронной почты sales@shtyl.ru, или в службу технической поддержки.
ИБП
ST3110SL
конфигурации
3 в 1 		Устройство имеет 16 встроенных батарей 12 В емкостью 9 Ач. Батареи размещены рядом с силовой частью, поэтому требуют особой осторожности при их замене. В гарантийный период эксплуатации запрещено самостоятельно производить замену аккумуляторных батарей ИБП.
Если аккумуляторы вышли из строя, то требуется отправить изделие на завод-изготовитель, где будет выполнена их замена.
Обратите внимание!
При гарантийном случае транспортировка изделия до производителя и обратно, в том числе и сама замена батарей, выполняется за счет компании-производителя.
После истечения гарантийного срока пользователь может самостоятельно выполнить замену аккумуляторов или обратиться для этого в сервисный центр или на завод-изготовитель.
Самостоятельно выполнять замену аккумуляторов в ИБП необходимо в соответствии с инструкцией по эксплуатации к изделию, следуя всем необходимым правилам.

Внимание!
Если вы решились на самостоятельную замену батарей, то внимательно изучите руководство по эксплуатации на изделие. При возникновении любых вопросов рекомендуем проконсультироваться со специалистом!
Для приобретения аккумуляторных батарей для замены в ИБП необходимо обратиться в отдел продаж компании «Штиль», отправив запрос на адрес электронной почты sales@shtyl.ru, или в службу технической поддержки.

Правила замены аккумуляторов в ИБП

Ниже приведены важные правила замены батарей в ИБП. Они требуют неукоснительного соблюдения!

Правило Описание
Только одинаковые аккумуляторы Используйте при замене только батареи аналогичные батареям, изначально установленным в устройстве на предприятии-изготовителе.
При покупке новой аккумуляторной батареи важно обращать внимание на дату её производства. Рекомендуется избегать изделий с выпуска которых прошло более года, так как, чем дольше аккумулятор находится в разряженном состоянии, например, на складе магазина, тем сложнее восстановить его эксплуатационный ресурс.
Каждое действие по инструкции Всегда четко следуйте каждому пункту руководства по эксплуатации ИБП в части требований безопасности и порядка действий при замене аккумуляторов. «Шаг в сторону» или невыполнение какого-либо из пунктов чревато серьезными последствиями.
Полное обесточивание ИБП Выполняйте демонтаж/монтаж аккумуляторов только при отсутствии соединения ИБП с питающей сетью переменного тока и при полном отключении ИБП (кроме моделей, в которых допускается «горячая» замена).
Недопустимость короткого замыкания Не допускайте соприкосновения плюсового и минусового выводов аккумулятора и четко соблюдайте полярность подключения каждого провода.
Недопустимость механического повреждения Не допускайте падения аккумуляторных батарей или механического воздействия на их корпус. Чтобы этого не случилось заранее подготовьте рабочее место таким образом, чтобы процесс замены был максимально удобным.
Только диэлектрические инструменты Используйте в работе только диэлектрические инструменты и перчатки.
Плотная затяжка Затягивайте болты таким образом, чтобы клеммы прижимались плотно к контактам на аккумуляторе. Рекомендуется убедиться, что момент затяжки зажимов соответствует установленным для данной батареи нормам.
Правильная утилизация Выработавшие ресурс батареи остаются источником повышенной опасности (в первую очередь – токсичной). Выкидывать их, как обычный бытовой мусор, нельзя!
