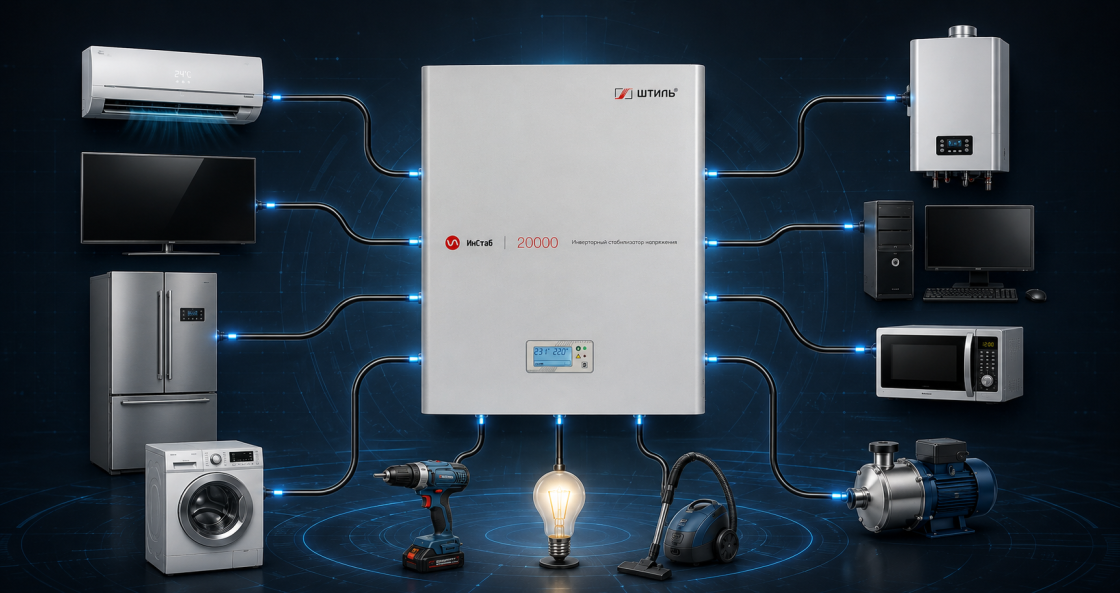

Допускается ли подключение группы приборов к одному стабилизатору?
Такое подключение возможно, если потребление техники в сумме, с учетом пусковых токов, не превысит его мощностной ресурс. Однако в этом случае важно считать не мощность всей техники, а той, что работает одновременно. Кроме этого, техника с электродвигателями при запуске увеличивает нагрузку на электросеть, поэтому при неправильном расчете мощности может не хватить.
Когда один стабилизатор для нескольких приборов лучше?
Размещение одного изделия на группу потребителей или централизованно на объект часто удобно и экономически оправданно, чем применение нескольких отдельных моделей.
Такой вариант эффективен в следующих сценариях.
- Система отопления в частном секторе. Одного прибора хватит для питания газового котла, циркуляционного насоса и датчиков. В этом случае пусковой ток присутствует только у насоса.
- Маломощные бытовые электроприборы. Если подключены холодильник инверторного типа, роутер, модем, светильники, то расчет упрощается. Инверторный компрессор запускается плавно, поэтому его кратковременное увеличение потребления невелико.
- Домашняя мастерская. Когда одновременно работают один-два электроинструмента, один стабилизатор с подходящими параметрами поддержит надежную защиту этой группы. Главное – рассчитывать потребление исходя из вероятного режима эксплуатации, а не по суммарному потреблению всего имеющегося оборудования.
- Комплексная защита объекта. Монтаж стабилизатора на вводе распространит надежное электропитание сразу на всех линиях дома, квартиры, офиса или коммерческого помещения. Установка отдельного устройства у каждого критичного электроприбора не потребуется.
- Офисная техника, интернет и телефония. Такие потребители не создают пусковых токов. Поэтому у них суммируется энергопотребление и добавляется мощностной запас.
В этих ситуациях одно изделие эффективнее, чем установка маломощных моделей в разных помещениях.
Когда применяются несколько стабилизаторов?
Такой вариант рекомендуется в следующих случаях:
- Защищаемая электротехника расположена в разных помещениях. Например, если холодильник, газовый котел, компьютер размещены на отдалении друг от друга. Установка локальных маломощных моделей не потребует прокладки дополнительных кабелей и упростит монтаж.
- В электросистеме происходит разделение потребителей на приоритетные и второстепенные. Для критичной техники (например, системы отопления, роутер или медицинских приборов) целесообразно предусмотреть отдельное изделие, чтобы работа остальных потребителей не влияла на надежность их электропитания.
- Объект подключен к трехфазной сети. Когда аппаратура распределена между несколькими фазами, удобнее использовать отдельные однофазные модели для каждой из них либо защитить только те линии, где это критично.
- Нужна независимая защита только отдельных линий. Если важно, чтобы неисправность или перегрузка одной группы потребителей не отражалась на работе остальных, каждая линия оборудуется собственным устройством защиты. Выбор между одним мощным устройством и несколькими отдельными моделями определяется схемой электроснабжения, распределением техники, её расположением, а также особенностями её эксплуатации. Верная конфигурация создает эффективную защиту электрооборудования и повышает надежность системы электропитания.
Выбрать стабилизатор для одного прибора проще: достаточно учесть его мощность и пусковые токи. Но когда нужно защитить сразу несколько устройств, важно не просто сложить их номиналы, а предусмотреть пики нагрузки, неравномерность потребления и запас по мощности. Инверторные стабилизаторы «Штиль» рассчитаны на такие комплексные задачи: они стабильно работают даже при сильных колебаниях входного напряжения. В карточках разберём.
Как рассчитать мощность стабилизатора для нескольких электроприборов?
Суммирования ватт недостаточно, поскольку часть электроприборов оснащена электродвигателями. Кроме этого, некоторые потребители функционируют вместе только периодически.
Перед расчетом потребуется:
- определить электротехнику, которая запускается вместе;
- учесть стартовые всплески потребления техники с электромоторами;
- оценить минимальное напряжение в электросети, так как при его снижении некоторые стабилизаторы уменьшают допустимую нагрузку.
Порядок расчета
Составьте перечень оборудования, которое планируется подключить к стабилизатору. Для каждого прибора укажите активную мощность в ваттах (Вт). Эти сведения приведены на заводской табличке, в инструкции по эксплуатации или на официальном сайте производителя. Определите предельную нагрузку. В расчет включайте те электроприборы, которые будут работать одновременно.
Если модель подбирается на весь объект, то выбирают по номиналу вводного автоматического выключателя или АВДТ, который установлен в щитке. На его мощностной параметр ровняется устройство защиты. Например, если автомат С25 на 5 киловатт, то и модель нужна близкая к этой величине.
Учтите стартовые токи. Для холодильников, наносных станций, компрессоров, системы охлаждения принимается во внимание кратковременное увеличение потребления при запуске. Если производитель указывает максимальную потребляемую мощность или пусковой коэффициент, то эти значения используются при расчете.
Предусмотрите мощностной резерв. После определения расчетной нагрузки рекомендуется добавить 20-30% запаса. За счет этого компенсируется возможное снижение выходной мощности стабилизатора при просадках напряжения. Также это исключит работу электротехники на пределе, создаст резерв для подключения дополнительной маломощной техники в будущем.
Подберите модель с ближайшим номиналом. Если после расчетов возникают сомнения, лучше выбрать устройство большей мощности или проконсультироваться со специалистом.
Мощностной параметр модели обычно превышает на 20–30% максимальную нагрузку одновременно работающих потребителей. Такой подход исключает перегрузок,повышает надежность работы электрооборудования, увеличивает срок службы самого устройства.
Мощность каких приборов считается со стартовыми токами?
Только тех приборов, внутри которых присутствуют электромоторы. Список техники, у которой повышается потребление при запуске:
- Поршневые компрессоры, кондиционеры, холодильники, насосные станции. Во время запуска они преодолевают сильное механическое сопротивление, поэтому их потребление увеличивается в 3-7 раз.
- Электроинструменты. При их запуске внутренний двигатель должен мгновенно раскрутить тяжелый режущий элемент, цепь или диск до высоких оборотов.
- Стиральные / посудомоечные машины. Это приборы, где двигатель работает под переменной или постоянной нагрузкой: барабан с водой, отжим, нагнетание воздуха. При старте отжима и одновременного включения ТЭНа потребление тока резко увеличивается.
Комментарий эксперта:
Эксплуатация стабилизатора при загрузке, близкой к его максимальной величине, нежелательна даже в том случае, если она не превышает паспортные характеристики. В таком режиме силовые компоненты, а также система охлаждения работают на пределе, что приводит к росту температуры внутри устройства, ускоряя естественный износ электронных элементов. Кроме того, при кратковременных скачках величины потребления или снижении входного напряжения запас по производительности может быстро исчерпаться, и устройство перейдет в режим защиты.
Игорь Кривенцов,
Технический эксперт ГК «Штиль»
Какие приборы подключаются к стабилизатору на 5 кВт?
Такой прибор рассчитан на питание одного энергоемкого потребителя или нескольких маломощных электроприборов. Однако подключение зависит не только от их номинального потребления, но и от пусковых токов, а также вероятности одновременной работы электрооборудования.
Ниже приведены примеры распространенные сценарии применения.
|
Вариант применения
|
Пример подключаемой техники
|
Что учитывать?
|
|
Отопительная система
|
Электроника котла отопления, циркуляционные насосы, автоматика, комнатные термостаты
|
Учитывайте стартовый ток циркуляционного насоса.
|
|
Кухонная техника
|
Холодильник, микроволновая печь, вытяжка, маломощные электроприборы
|
Следите, чтобы общая предельная нагрузка не превышала энергоресурс устройства.
|
|
Основные бытовые потребители
|
Холодильник, насос водоснабжения, ТВ, светильники, роутер
|
Расчет выполняйте с учетом стартовых токов электротехники с моторами.
|
|
Домашний офис
|
Компьютер, мониторы, роутер, МФУ, сетевая аппаратура
|
Для лазерных МФУ / принтеров учитывайте кратковременный скачок потребления при начале работы.
|
Приведенные примеры ориентировочны. Выбор модели выстраивается на основании потребляемой мощности электрооборудования, характера электротехники, а также режима её эксплуатации. Если в составе системы присутствуют электродвигатели, их пусковые токи также учитываются при расчете.
Подключение приборов через удлинитель или сетевой фильтр
Подключение электрооборудования к стабилизатору через удлинитель или сетевой фильтр допускается, если розеток на корпусе стабилизатора не хватает или потребители располагаются на расстоянии друг от друга. Однако такое соединение выполняется по правилам безопасности, чтобы избежать перегрева кабелей и ложных срабатываний защиты.
Рекомендации по подключению:
- Не подключайте через стандартные бытовые удлинители оборудование с мощностью свыше 3,5 кВт без предварительного расчета допустимой нагрузки.
- Перед использованием убедитесь, что сечение кабеля удлинителя соответствует суммарной мощности одновременно работающих электроприборов.
- Проверяйте не только характеристики удлинителя, но и допустимый ток розетки, вилки и питающей линии, поскольку именно они определяют безопасность эксплуатации.
- Модели большой мощности рекомендуется подключать напрямую к клеммной колодке или по отдельной выделенной линии. Монтаж мощных устройств и подключение к электросети выполняются квалифицированным электриком с соблюдением принятых правил и норм электробезопасности.
Сетевой фильтр предназначен для электронной техники с относительно небольшой потребляемой мощностью. Поэтому через него к стабилизатору допустимо подключать электроприборы с импульсными блоками питания (например, ПК, монитор, роутер или сетевую аппаратуру). Однако использовать сетевой фильтр для питания электрооборудования с двигателями (компрессоров, насосов, электроинструмента или сварочных аппаратов) не рекомендуется. При запуске они создают пусковые токи, которые превышают допустимую нагрузку фильтра, вызывая срабатывание встроенной тепловой защиты, перегрев контактов или повреждение самого удлинителя. Для подобной аппаратуры выделяется линия электропитания с соответствующим расчетным током, либо используются специализированные силовые удлинители.
Как правильно подключить стабилизатор для нескольких электроприборов?
Если устройство используется для питания сразу нескольких потребителей, то соблюдайте следующие правила подключения:
- Через бытовую розетку рекомендуется подключать только модели небольшой мощности – как правило, до 3 кВт (если другое не предусмотрено производителем / параметрами электропроводки).
- Для группы электроприборов изделие лучше подключать по выделенной линии, рассчитанной на соответствующую нагрузку и защищенной автоматическим выключателем.
- Для дома, квартиры, гаража или коммерческого объекта устройство защиты устанавливают после вводного автомата в распределительном щите, чтобы через него проходило питание выбранных линий.
- В трехфазных сетях учитывается схема электропитания, распределение нагрузки по фазам и тип используемого стабилизатора (однофазный или трехфазный). Неправильное подключение приведет к неравномерной загрузке, а также некорректной работе оборудования.
Распространенные ошибки при выборе и подключении стабилизатора
Пользователи допускают ошибки, которые снижают эффективность защиты и вызывают поломки электрооборудования. Распространенные ошибки:
- Неправильный мощностной расчет. Часто складывают только паспортное потребление электрооборудования. Такой подход оправдан не всегда, поскольку далеко не все потребители работают одновременно. Для расчета учитывается предельная нагрузка, которая возникает на защищаемой линии. Если нужна защита объекта, то подбор выполняется по параметрам вводного автомата и электропроводки.
- Ориентация только на полную мощность (ВА). Учитывается не только значение в вольт-амперах, но и активную мощность в ваттах. В определяет, какую нагрузку способен выдержать прибор.
- Использование слабых сетевых фильтров для энергоемкой электротехники. Если кабель, розетки или вилка удлинителя не предназначены для подключаемой аппаратуры, они будут перегреваться, что повышает риск повреждения оборудования.
- Выбор модели без необходимого запаса мощности. Работа устройства при нагрузке, близкой к максимальной, увеличивает тепловое воздействие на электрокомпоненты и сокращает срок службы устройства.
Рекомендуется предусматривать резерв мощности в 20–30%, а для электротехники с моторами — дополнительно учитывать и стартовое потребление.
Игнорирование снижения выходной мощности при низком сетевом вольтаже. У многих моделей при глубоких сетевых просадках снижается мощностной параметр. Если этот фактор не учитывать, устройство будет перегружаться.
Подобные ошибки уменьшают ресурс устройства, а также негативно сказываются на работе электрооборудования.
Если возникают сомнения при расчете нагрузки, обратитесь
за консультацией к специалисту – это поможет не ошибиться и избежать лишних затрат в дальнейшем.
Можно ли подключить несколько электроприборов к одному стабилизатору?
Один прибор защитит несколько потребителей, работающих одновременно, если их суммарная нагрузка, включая стартовые токи, не превысит мощностной лимит устройства.
Как рассчитывается мощность стабилизатора для нескольких приборов?
Сначала определяют потребление каждого электроприбора. Для электротехники с моторами учитывают пусковые токи. После расчета нагрузки добавляют мощностной запас в 20–30%, чтобы не было перегрузок.
Для каких задач подойдет стабилизатор мощностью 5 кВт?
Модель на 5 кВт используется для одного энергоемкого электроприбора (например, насосной станции, компрессора или электроинструмента) или одновременного питания нескольких бытовых электроприборов.
Разрешается ли подключать стабилизатор через удлинитель?
Такой способ подключения допускается, если модель имеет подходящие разъемы для подключения, а также подключаются маломощные потребители с вилкой. При этом применяется качественный силовой удлинитель, рассчитанный на соответствующий ток. Безопасная схема – когда электропровод, розеточные группы, вилка рассчитаны на предполагаемую нагрузку без перегрева. Для мощных моделей рекомендуется подключение к отдельной линии.
Что выбрать: один мощный стабилизатор или несколько отдельных?
Окончательное решение зависит фазности сети, схемы электропроводки, распределения нагрузки и особенностей подключаемой техники. В одних случаях удобнее установить один прибор на группу потребителей или весь объект, в других - использовать несколько электроустройств для защиты критичных линий.
Как учитывать пусковые токи сразу нескольких электроприборов?
При расчете мощности стабилизатора пусковые токи всех устройств оптимально не складывать. Обычно одновременно запускается только часть оборудования, поэтому расчет выполняют исходя из вероятного сценария одновременной эксплуатации оборудования
