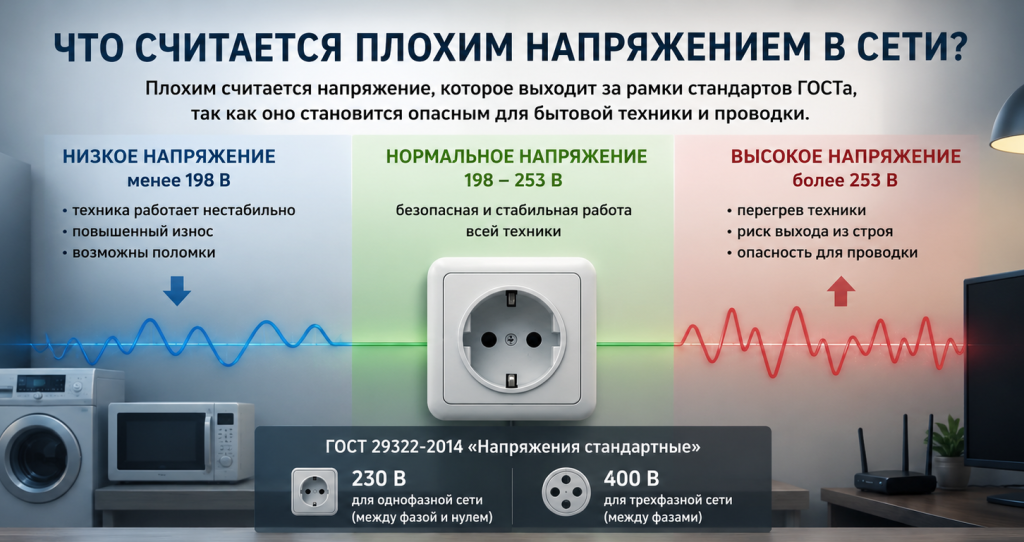

Что считается плохим напряжением в сети?
Плохим считается напряжение, которое выходит за рамки стандартов ГОСТа, так как оно становится опасным для бытовой техники и проводки. В России официальным стандартом (ГОСТ 29322-2014 «Напряжения стандартные») установлено номинальное напряжение 230 вольт для однофазной сети между фазой и нулем и 400 вольт для трехфазной сети. Когда вольтаж в розетке снижается менее 198 вольт или повышается более 253 вольт, оно может негативно воздействовать на бытовую технику, если она не рассчитана на работу с таким качеством питания.

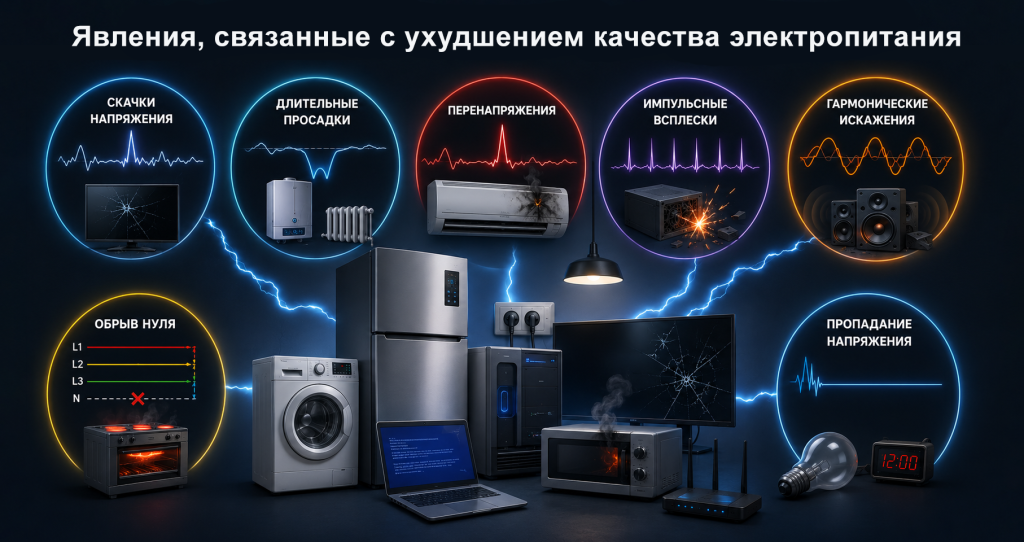

Рассмотрим подробно, что происходит при распространенных отклонениях сети.
Просадка напряжения
Это кратковременное или длительное падение напряжения в электрической сети ниже минимально допустимого уровня (по ГОСТу – ниже 198 вольт). Просадки могут быть постоянными или импульсными, возникающими в момент включения приборов.
Что происходит с техникой при длительно пониженном напряжении?
| Нагрузка | Последствия плохого напряжения |
| Техника с электромоторами (насосы, компрессоры, кондиционеры) | Eвеличение потребляемого тока для компенсации потери энергии, перегрев, ускорение износа |
| Нагревательные приборы (чайники, плиты, бойлеры, обогреватели) | Снижение мощности, увеличение времени нагрева, увеличение потребления электроэнергии |
| Цифровая и электронная техника (компьютеры, телевизоры, видео- и аудиотехника) | Сбои в работе, нагрев внутренних компонентов, ускорение износа |
| Осветительные приборы | Слабое свечение, мерцание |
При падении величины менее 180 вольт в сети возникает опасный режим, который создает высокий риск выхода из строя таких электроприборов.
Некоторая электротехника с импульсными блоками питания (например, ноутбуки, мониторы, настольные ПК, МФУ, телевизоры, саундбары, роутеры, IP камеры и системы видеонаблюдения) способны работать в диапазоне 100-240 вольт. Поэтому такой технике не страшны сильные просадки в сети. Информация об этом обычно указывается на шильдике или в паспорте.
Перенапряжение
Это рост напряжения выше максимально допустимого предела, установленного стандартом ГОСТ (более 253 вольт). Это аварийный режим работы электросети, при котором бытовая техника работает под критической нагрузкой, перегревается, может мгновенно сгореть или загореться.
Что происходит с техникой при длительно повышенном напряжении?
| Нагрузка | Последствия плохого напряжения |
| Техника с электромоторами (насосы, компрессоры, кондиционеры) | Перегрев электромотора из-за усиленной работы, срабатывание защиты, ускорение износа |
| Нагревательные приборы (чайники, плиты, бойлеры, обогреватели) | Перегрев, ускорение износа, срабатывание защиты |
| Цифровая и электронная техника (компьютеры, телевизоры, видео- и аудиотехника) | Перегрев, сбои в работе и повреждение блоков управления, микропроцессоров, плат управления |
Резкий скачок
Резким скачком напряжения и импульсным перенапряжением считается мгновенное изменение вольтажа в сети, которое длится от долей миллисекунды до нескольких секунд и превышает верхний предел ГОСТа – более 10% от номинального значения. В отличие от плавных просадок или хронически завышенного вольтажа, скачок происходит внезапно.
Для техники наиболее опасно импульсное перенапряжение, из-за которого вольтаж в сети может достигать от 300 до нескольких тысяч вольт. Импульс возникает спонтанно, резко, без предварительных признаков, проходит за микросекунды и может быть многократным (серия импульсов с коротким интервалом в доли секунды). Бытовая техника и обычные предохранители просто не успевают на него среагировать, что приводит к моментальному сгоранию внутренних компонентов электротехники, часто без возможности восстановления.
Обрыв нуля
В трехфазных сетях, которые подходят к любому многоквартирному дому или дачному поселку, нагрузка распределяется по трем фазам, а возвращается через один общий нулевой провод. Если этот провод отгорает или обрывается, происходит перекос фаз. Из-за этого, в зависимости от подключения сети, у одних соседей вольтаж упадет почти до нуля, а у других в розетках может появиться 400 вольт. В таких случаях сгорает вся подключенная техника.
Гармонические искажения
В идеальной электросети напряжение имеет форму чистой синусоиды. Однако из-за работы частотных преобразователей, импульсных блоков питания, сварочного оборудования, светодиодного освещения и другой электроники форма напряжения может искажаться. Такие отклонения называют гармоническими искажениями.
Чем сильнее сигнал отличается от правильной синусоидальной формы, тем выше риск некорректной работы подключенного оборудования. Одни устройства не реагируют на наличие гармоник, а другие перегреваются, шумят, отключаются и выходят из строя раньше времени.
Наиболее заметное влияние искажение синусоиды оказывает на оборудование с электродвигателями. Гармонические составляющие создают дополнительные магнитные поля, которые не участвуют в полезной работе двигателя. В результате увеличиваются температура обмоток, ток потребления, вибрации и акустический шум.
Наименее чувствительными к гармоническим искажениям являются устройства с нагревательными элементами – это электрочайники, бойлеры, электроплиты, электрические конвекторы, а также лампы накаливания. Для такой нагрузки важнее уровень напряжения, чем его форма.
Что происходит с техникой при гармонических искажениях?
| Тип оборудования | Воздействие гармоник |
| Светодиодное освещение | Мерцание, нестабильная работа, сокращение срока службы драйверов |
| Телевизоры, аудиоаппаратура | Появление помех, искажения сигнала, ухудшение качества звука или изображения |
| Холодильники и кондиционеры | Перегрев компрессора, повышение потребления энергии |
| Насосы и электродвигатели | Потеря мощности, нагрев обмоток, повышение уровня вибраций |
| Циркуляционные насосы отопления | Повышенный шум, перегрев, снижение ресурса двигателя |
| Компьютеры | Перегрузка блока питания, сбои в работе, перезагрузка |
| Электроинструмент | Перегрев, снижение эффективности |
| Система отопления | Насосы и вентиляторы испытывают повышенную нагрузку |
Пропадание напряжения
Внезапное отключение электроэнергии представляет опасность для многих видов техники. Компьютеры, серверы и системы хранения данных могут потерять несохраненную информацию или получить повреждение файловой системы.
Холодильники и морозильные камеры после частых отключений испытывают повышенную нагрузку на компрессор, особенно если напряжение появляется и исчезает несколько раз подряд. Для некоторых моделей повторное включение допускается лишь через определенное время, чтобы система могла подготовиться к запуску. Если устройство мгновенно включается, то это может привести к поломке.
Циркуляционные, скважинные и дренажные насосы мгновенно останавливаются, что может привести к прекращению отопления, водоснабжения или отвода сточных вод. Газовые котлы и системы автоматики также отключаются, оставляя дом без отопления и горячей воды.
Почему техника выключается при просадке напряжения?
Техника выключается при сетевой просадке по двум главным причинам: из-за срабатывания внутренней электронной защиты или из-за физической нехватки энергии для работы внутренних компонентов. Рассмотрим подробнее распространенные ситуации.

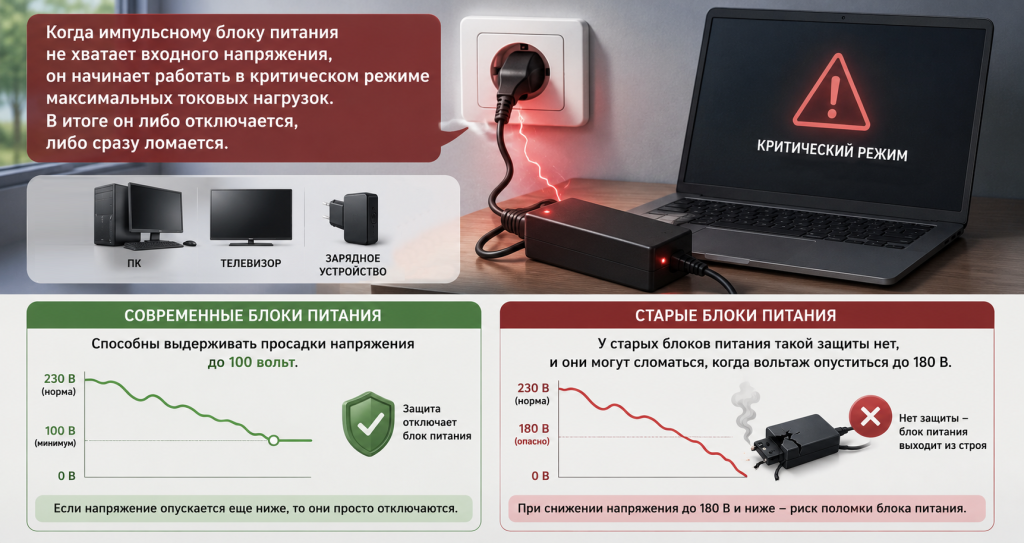

Блоку питания не хватает входного напряжения
Когда импульсному блоку питания ПК, телевизора, зарядного устройства или другого электроприбора не хватает входного напряжения, он начинает работать в критическом режиме максимальных токовых нагрузок. В итоге он либо отключается, либо сразу ломается.
Современные блоки питания у ноутбуков, стационарных ПК, мобильных гаджетов и зарядных устройств способны выдерживать просадки до 100 вольт. Если напряжение опускается еще ниже, то они просто отключаются. У старых БП такой защиты нет, и они могут сломаться, когда вольтаж опуститься до 180 В.
Электродвигатель не может нормально запуститься
Причина, по которой электродвигатель не может запуститься, заключается в том, что при падении напряжения критически снижается пусковой момент мотора, а потребляемый ток при этом резко возрастает. Электрическая энергия просто не может преобразоваться в механическую в нужном объеме, из-за этого двигатель не запускает вращение и не выполняет свою задачу.
Автоматика уходит в ошибку
Автоматика (контроллеры, платы управления газовых котлов, блоки управления стиральных и посудомоечных машин) уходит в ошибку при сниженном напряжении из-за срабатывания систем аппаратной самозащиты и сбоев в логике работы микросхем.
Для цифровой электроники просадка питания – это критический режим, способный физически уничтожить прибор или привести к непредсказуемому поведению, например, сбою программы котла в разгар зимы. По этой причине инженеры закладывают в алгоритмы жесткую блокировку.
Срабатывает встроенная защита
Внутренняя защита прибора срабатывает при просадке напряжения потому, что ее алгоритмы предотвращают критический перегрев и физическое разрушение компонентов. С точки зрения инженеров, аварийное отключение устройства – это единственный способ спасти технику от неминуемого перегрева и выхода из строя.
Почему техника сгорает при скачках напряжения?
Скачки – распространенная причина отказа бытовой техники. За доли секунды оно возрастает в несколько раз, что приводит к различным повреждениям подключенных электроприборов. Рассмотрим распространенные причины неисправностей после сетевого скачка.
Повреждается блок питания
Блок питания повреждается при скачке напряжения потому, что его внутренние защитные и силовые элементы физически часто не рассчитаны на токовое и вольтовое перенапряжение, возникающее в сети. При скачке в сети вольтаж на конденсаторе мгновенно превышает его критический порог. Диэлектрик внутри детали пробивается, жидкий электролит внутри конденсатора мгновенно закипает от короткого замыкания, давление растет, и деталь взрывается с громким хлопком и выделением дыма.
Выгорает плата управления
Плата управления выгорает при скачке потому, что на ней расположены микросхемы, работающие со сверхтонкими токами и низким вольтажом (в пределах 3,3-5 вольт). Любое проникновение высокого напряжения за пределы защитного контура мгновенно и физически уничтожает кремниевую структуру процессора. Вместо безопасных 5вольт на микропроцессор прилетает 12 вольт, 24 вольта или больше. Тончайшие кремниевые дорожки внутри главного чипа мгновенно испаряются, а сам процессор раскаляется и выгорает: иногда на корпусе чипа появляется прожженная точка или трещина. Такая плата ремонту не подлежит и полностью меняется.
Перегревается компрессор или двигатель
Перегрев компрессора у холодильника, кондиционера или другой техники при скачке напряжения происходит из-за критического изменения силы тока и нарушения магнитных полей в обмотках, которые приводят к мгновенному выделению избыточного тепла. Даже небольшой скачок вверх вызывает лавинообразное выделение тепла на медной обмотке. Это приводит к ее выгоранию, повреждению и в итоге к полному отказу двигателя или компрессора.
Варистор или защита не выдерживает импульс
Варистор или встроенная защита блока питания не выдерживает импульс при скачке напряжения в тех случаях, когда энергия и скорость этого импульса превышают физический предел рассеивания компонента. Обычный варистор внутри блока питания рассчитан на подавление мелких сетевых помех и всплесков. Если происходит мощная авария (например, удар молнии в ЛЭП или отгорание нуля), в сеть выбрасывается энергия в тысячи Джоулей. Варистор пытается закоротить этот импульс на себя, но лавинообразный поток энергии мгновенно раскаляет его кристалл. Происходит тепловой взрыв – деталь раскалывается, чернеет или буквально испаряется, а оставшийся высоковольтный импульс идет дальше внутрь электроприбора.
Обрыв нуля дает опасное перенапряжение
Обрыв или отгорание нулевого провода – это самая опасная авария в электросетях. Она превращает стандартные 220 вольт в смертельные для техники 400 вольт из-за перекоса фаз. Когда общий нулевой провод отгорает в главном щите дома или на столбе ЛЭП, квартиры теряют связь с заземляющим проводником и подстанцией, но остаются соединенными между собой через общую цепь.
Образуется последовательная цепь с напряжением 400 вольт, которые начинают делиться между квартирами. Если в одной квартире работает только холодильник, а сосед включает мощный обогреватель, весь потенциал сети 400 В устремляется в квартиру с наименьшей нагрузкой. Напряжение в розетках превысит отметку в 360 В, сжигая блоки питания телевизора, роутера, холодильника и умного дома.
Какая техника страдает чаще всего?
В таблице наглядно показано поведение основных типов бытовой техники при критических изменениях в сети и способы их защиты.
| Бытовая техника | Просадка <198 В | Перенапряжение >253 В | Чем эффективно защитить? |
| Холодильники, насосы, компрессоры | Мотор не может запуститься, клинит и гудит. Ток растет в 5-7 раз | Двигатель перегревается. Обмотки раскаляются и сгорают. Мгновенно выгорает электронная плата управления и датчики. | Стабилизатор напряжения с запасом мощности 30% от пускового тока |
| Электроника и автоматика газовых котлов | Выдает ошибку питания. Полное отключение, блокировка отопления. | Выгорает дорогая плата управления. Сгорает циркуляционный насос. | Инверторный стабилизатор с высокоточным и синусоидальным напряжением на выходе |
| Компьютеры, игровые ПК, телевизоры | Выключение и перезагрузка. Потеря данных. Повреждение жесткого диска. | Взрываются конденсаторы и пробивает транзисторы в блоке питания. Детали выгорают. | ИБП или инверторный стабилизатор с чистым синусом на выходе |
| Стиральные и посудомоечные машины | Зависают в процессе работы или выдают ошибку. Мотор не может раскрутить барабан / отжать белье. | Выгорает главный процессорный модуль. Пробивает управляющие симисторы. | Стабилизатор с достаточной мощностью |
| Освещение (LED и лампы накаливания) | Светодиоды начинают мерцать или светят тускло. Накаливания горят вполнакала. | Лампы накаливания мгновенно лопаются. В LED-лампах от перегрева выгорает внутренний драйвер. | Стабилизатор напряжения или ИБП |
| Нагреватели (бойлер, обогреватель, электроплита, чайник) | Нагревают дольше обычного. Возрастает энергопотребление. | Критически перегревается и перегорает нагревательный элемент (ТЭН). | Реле напряжения для защиты от критических 400 В при обрыве нуля или стабилизатор с достаточной мощностью |
Если в электросети случаются отключения питания, а электроприбором нужно работать непрерывно, то единственным решением будет установка источника бесперебойного питания. Онлайн ИБП способен мгновенно и безразрывно переводить питание техники на свои аккумуляторы в момент отключения электричества, а в период сетевых колебаний обеспечивать потребителей качественным напряжением с чистым синусом.
Чем опасно игнорировать скачки и просадки?
Игнорирование проблем с напряжением – это осознанный риск, который рано или поздно приводит к серьезным финансовым потерям или аварийным ситуациям. Электросеть не восстановится сама собой, а накопительный эффект от постоянных микроударов выведет технику из строя раньше положенного времени.
Наиболее серьезным можно назвать риск возгорания. При пониженном напряжении бытовая техника начинает потреблять повышенный ток, чтобы компенсировать нехватку вольт. Старая проводка, распределительные коробки и розетки не рассчитаны на такую силу тока. Они начинают скрыто раскаляться внутри стен. Изоляция кабелей плавится, происходит короткое замыкание, которое часто становится причиной масштабных пожаров. При резком скачке вверх техника может буквально загореться.
Что делать, если техника выключается или сгорает?

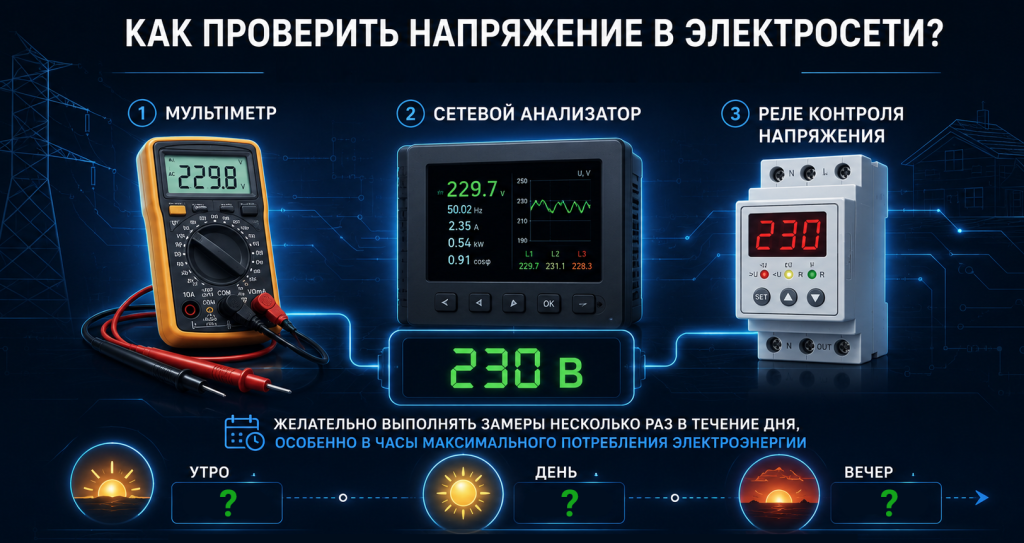

Самопроизвольное отключение электроприборов, мерцание освещения, сбои в работе электроники или выход техники из строя часто указывают на проблемы с качеством электропитания. Если такие ситуации повторяются регулярно, рекомендуется как можно раньше провести проверку электросети и выяснить источник неисправности. Первым шагом нужно узнать фактическое напряжение. Для этого можно воспользоваться:
- мультиметром;
- сетевым анализатором;
- реле контроля напряжения с цифровой индикацией.
Желательно выполнять замеры несколько раз в течение дня, особенно в часы максимального потребления электроэнергии.
Далее нужно выяснить, где возникает проблема – во внешней сети или внутри объекта.
| Вид диагностики | Описание действий |
| Без нагрузки | Отключите все основные электроприборы и измерьте вольтаж на входе в дом или квартиру. Если уже на вводе наблюдаются существенные отклонения от нормативного значения 230 В, вероятнее всего причина находится за пределами объекта. Низкое напряжение часто связано с перегрузкой линии электропередачи, удаленностью от трансформаторной подстанции или ветхим сетевым хозяйством. |
| Под нагрузкой | Включите один или несколько энергоемких приборов (например, водонагреватель, электрический чайник или электрокотел) и повторите измерение на вводе, а затем в разных местах (в разных комнатах или на разных линиях). Если напряжение заметно снижается непосредственно на вводе, причиной может быть недостаточная пропускная способность питающей линии или изношенный кабель. Если же показатели на вводе остаются стабильными, а просадки появляются только в отдельных розетках или группах потребителей, стоит проверить внутреннюю электропроводку. Часто подобные проблемы возникают из-за слабых контактов, окисления соединений, перегруженных линий или недостаточного сечения проводов. |
Своевременная диагностика помогает не только предотвратить поломку недешевой техники, но и правильно выбрать оборудование для защиты электросети: стабилизатор, реле контроля напряжения или источник бесперебойного питания.
Чем защитить технику?
Для надежной защиты бытовой техники от перепадов напряжения существует несколько типов устройств. Каждый из них решает свою конкретную задачу, поэтому их часто комбинируют.
Реле напряжения (РКН)
Оно не выравнивает напряжение, а работает как предохранитель. Нужно настроить безопасный диапазон вольтажа с учетом требований нагрузки (например, от 190 до 250 В). Если происходит резкий скачок выше установленной «планки», реле обесточивает линию или конкретную нагрузку. Когда сеть приходит в норму, оно автоматически включает свет обратно.
РКН часто устанавливают на вводе в доме, а уже после него размещают стабилизатор. Это предотвратит выход техники из строя при аварийных скачках и обеспечит ровное напряжение при небольших, но регулярных перепадах сети.
Стабилизатор
Стабилизатор выравнивает напряжение, обеспечивая непрерывным и качественным питанием подключенную технику. Если в сети происходят опасные колебания, устройство не отключает выход, а стабилизирует выходной вольтаж и подает его в безопасном состоянии на нагрузку.
Самыми «вооруженными» считаются инверторные модели с двойным преобразованием, которые работают в широком диапазоне сетевых колебаний (от 90 до 310 В) и непрерывно подают на оборудование напряжение с высокой точностью и чистым синусом, мгновенно реагируя на резкие скачки и просадки, а также вредные гармоники.
Обзор популярных инверторных стабилизаторов
ИБП
Бесперебойник совмещает функции стабилизатора (линейно-интерактивных или онлайн моделях) и резервного источника питания на основе аккумуляторных батарей свинцово-кислотного типа. При перепаде напряжения прибор выравнивает его, а при полном отключении света или сильных сетевых изменениях переходит на питание на АКБ, продлевая её работу на требуемое время. ИБП бывает со встроенными АБ (поддерживают нагрузку в течение 5-30 мин) и с возможностью подключения внешних АБ (способны автономно питать технику в течение нескольких часов). Изделие устанавливается непосредственно между розеткой и защищаемым прибором или группой техники.
Онлайн модели за счет технологии двойного преобразования способны мгновенно менять режим питания и корректировать выходной сигнал в диапазоне 90-310 В без задействования аккумуляторов, что экономит их ресурс. Эти устройства подают на нагрузку гарантировано качественное напряжение с чистым синусом, что особенно полезно в нестабильных электросетях с частыми отключениями питания.
