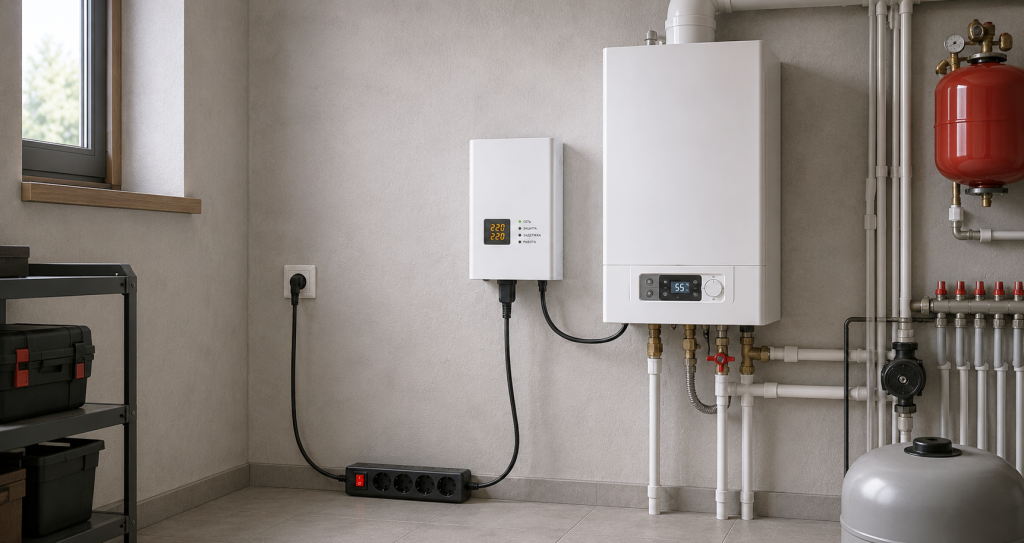

Когда стабилизатор можно подключать через удлинитель?
Подключение возможно, если стабилизатор допускает соединение с сетью через стандартную евровилку. Обычно такие сетевые модели имеют выходную мощность до 3,5 кВт.
Мощностной параметр не случаен. Бытовые розетки обычно рассчитаны на ток 16 А, что при напряжении 220/230 В соответствует примерно 3,5 кВт. Ограничение связано с безопасностью: при превышении допустимой мощности возрастает риск нагрева контактов, оплавления корпуса и возникновения аварийной ситуации. Поэтому более мощные модели используют не розеточные разъёмы, а клеммные выводы, которые предназначены на больший ток. Удлинитель к ним подключить уже нельзя.
При подключении желательно использовать удлинитель с заземляющим контактом. Это нужно для техники с металлическим корпусом, чтобы создать защиту пользователя от поражения током.
Кроме того, каждый удлинитель или сетевой фильтр рассчитан на определенный токовый показатель или пропускаемую мощность, которую они могут подать на нагрузку. Обычно такие приборы выдерживают мощность от 1,3 кВт (5,5 А) до 3,5 кВт (16 А). Для безопасного подключения нужно соблюдать основное правило – суммарное потребление всей техники не должно быть выше мощности стабилизатора и максимальной нагрузки удлинителя.

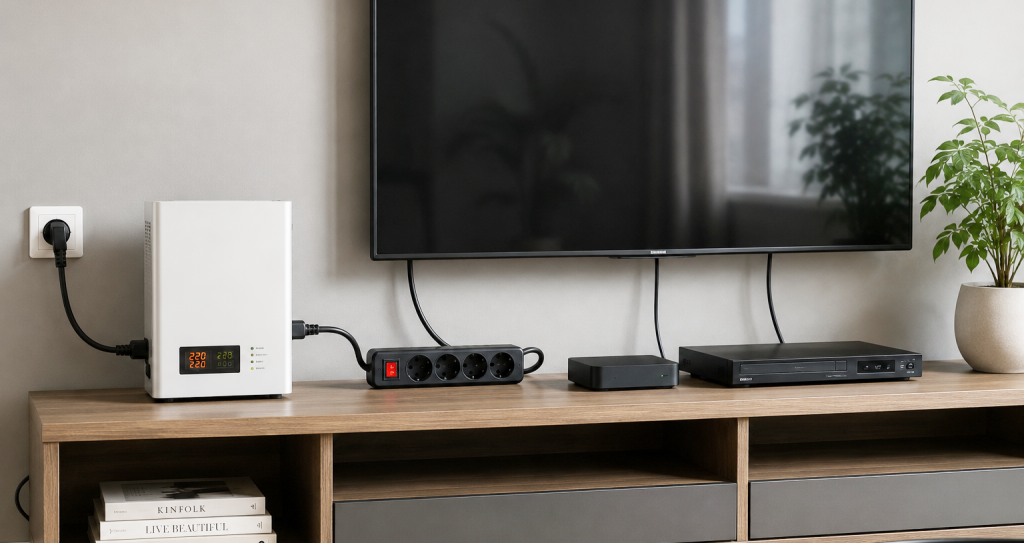

Можно ли подключить удлинитель к выходу стабилизатора?
Подключение удлинителя к выходу стабилизатора напряжения допускается только, если на его корпусе присутствуют розеточные разъёмы.
Это потребуется, когда:
- защищаемая электротехника установлена вдали от устройства защиты;
- у стабилизатора напряжения только одна нагрузочная розетка, а нужно защитить несколько приборов одновременно (в этом случае потребуется удлинитель с несколькими разъёмами).
При этом важно, чтобы суммарное потребление не превышало мощность стабилизатора, а также максимально допустимую мощность удлинителя.
Повышенное внимание нужно уделять электротехнике с моторами. Холодильное оборудование, насосные станции, компрессорные блоки, системы кондиционирования и некоторые виды электроинструментов во время пуска кратковременно потребляют значительно больше энергии, чем при штатной работе. Если такие стартовые всплески тока не учесть, то стабилизатор напряжения будет перегружен и произойдет его аварийное отключение.
Рекомендуем прочитать статью про стартовые токи, в которой подробно рассказывается, как выбирать стабилизатор для приборов с электромоторами.
Пример подключения удлинителя к стабилизатору напряжения IS350 мощностью 300 Вт для одновременного питания IP-телефона и светильника с суммарным потреблением 200 Вт показан на видео.
Такой вариант допустим только для маломощной нагрузки, если её суммарное потребление не превышает мощность стабилизатора напряжения и самого удлинителя.
Когда удлинитель использовать нельзя?
Совместное подключение может быть опасным, когда используется стабилизатор с мощностным параметром более 3,5 кВт. Пользователи часто самостоятельно подсоединяют к его клеммному блоку провод с евровилкой и подключают к обычной евророзетке, в том числе через удлинитель. Затем, забывая о мощностном ограничении, запитывают приборы с суммарным потреблением, превышающим ресурс штепсельной розетки. В итоге это приводит к перегреванию и оплавлению всей контактной группы.
Для установки мощного стабилизатора на весь объект рекомендуем прочитать статьи:
Опасность также представляют старые, повреждённые или тонкие (с неподходящим сечением жил) удлинители. Даже если они временно работают без видимых проблем, скрытый перегрев может привести к термическому разрушению контактных элементов. Также не следует подключать один удлинитель через другой с ослабленными контактами. Такая схема увеличивает сопротивление цепи, повышая вероятность опасного нагрева.
Ухудшается ли качество напряжения при использовании удлинителя?
Сам по себе исправный удлинитель, даже с кабелем большой длины, не ухудшает качество напряжения. Но при недостаточном сечении проводов или плохих контактах может возникнуть снижение напряжения.
Стабилизатор, установленный после удлинителя, может скорректировать напряжение в пределах своего рабочего диапазона. Но если сам удлинитель перегревается, имеет плохие контакты или неподходящее сечение кабеля, проблему нужно устранять именно в удлинителе или линии питания, а не компенсировать её стабилизатором. В любом случае для безопасной и надёжной работы нужно:
- заменить удлинитель на исправный, рассчитанный на нужную нагрузку;
- проверить состояние розетки, вилки и контактов.

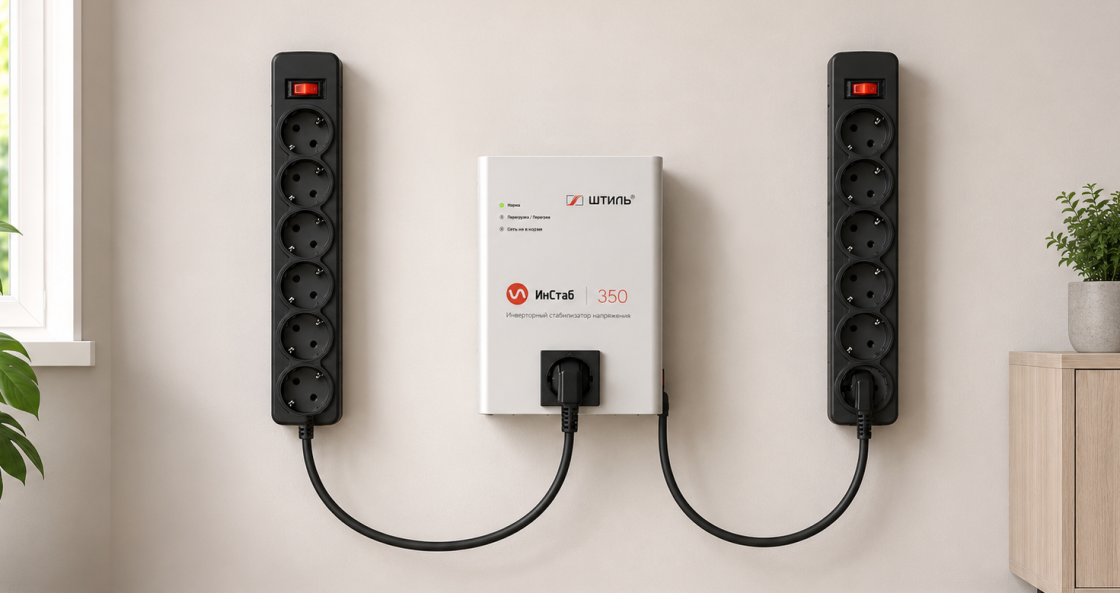

Схемы применения стабилизатора с удлинителем
Удлинитель или сетевой фильтр в такой схеме выполняет только вспомогательную роль: помогает подключить технику, расположенную дальше от розетки, или несколько маломощных приборов одновременно. Он не повышает и не стабилизирует напряжение, а также не заменяет защитные устройства в электрощите. Подробнее о функционале удлинителя можно прочитать в нашей статье.
При соблюдении ограничений по мощности и состоянию контактов возможны несколько схем подключения.
| Схема | Когда допустима | Что учитывать |
| Сеть → удлинитель → стабилизатор → нагрузка |
Для маломощного стабилизатора с вилкой, если розетка далеко |
Удлинитель должен быть исправным, с подходящим сечением и допустимой мощностью выше фактической нагрузки |
| Сеть → стабилизатор → удлинитель → нагрузка |
Если у стабилизатора есть розеточный выход, а нужно подключить несколько маломощных приборов |
Суммарная нагрузка не должна превышать мощность стабилизатора и допустимую мощность удлинителя |
| Сеть → сетевой фильтр → стабилизатор → нагрузка |
Только для маломощной нагрузки и качественного фильтра, рассчитанного на ток цепи |
Сетевой фильтр не заменяет стабилизатор, УЗИП и защиту в щите |
| Сеть → удлинитель → мощный стабилизатор с клеммами |
Недопустимо |
Мощные модели подключают стационарно через кабель подходящего сечения и защитные аппараты |
Можно ли подключать стабилизатор через сетевой фильтр?
Сетевой фильтр не является обязательным элементом в схеме питания от сети. Его обычно используют в качестве электроудлинителя или разветвителя, но с учетом токовых характеристик всех подключенных устройств.
Такое подключение обычно допустимо для маломощных бытовых стабилизаторов напряжения, если используется качественный сетевой фильтр, рассчитанный на предельный ток нагрузки.
При этом важно учитывать, что сетевой фильтр не обеспечивает защиту от скачков и просадок напряжения. Его основная задача – подавление части высокочастотных помех. В отдельных случаях дорогая модель может частично снизить воздействие небольших импульсных перенапряжений, однако она не заменяет стабилизатор напряжения и устройства защиты от импульсных перенапряжений.
Также электроудлинитель не заменяет:
- устройства защиты от импульсных перенапряжений (УЗИП);
- автоматические выключатели;
- УЗО, дифавтоматы.
Не рекомендуется строить схему защиты: сеть → сетевой фильтр → стабилизатор → мощная нагрузка. В такой конфигурации слабым звеном может оказаться сетевой фильтр, если его мощность будет меньше, чем выходная мощность стабилизатора и суммарное потребление нагрузки. Устройство будет перегреваться, делая систему небезопасной.
Какие требования к удлинителю?
Перед подключением (при установке как до, так и после стабилизатора напряжения) нужно проверить:
- исправность вилки и розеток;
- целостность изоляции кабеля;
- сечение жил на соответствие токовым параметрам;
- наличие заземляющего проводника (при подключении техники с металлическим корпусом);
- допустимую мощность, которая должна быть выше фактической нагрузки (например, удлинитель до 3,5 кВт, а нагрузка до 2 кВт);
- отсутствие перекрутов кабеля и следов оплавления контактов.
Использование удлинителя с повреждённой изоляцией или плохими контактами опасно, даже если мощность подключённого оборудования небольшая.
Почему опасна перегрузка удлинителя?
При перегрузке кабель начинает нагреваться. Если температура продолжает расти, происходит разрушение изоляции, ухудшение контакта в соединениях, а также оплавление вилки/розетки.
Особенно опасны скрытые перегревы внутри розеток и соединений, которые могут долго оставаться незамеченными.
Как правильно подключить несколько приборов к стабилизатору?
Если подключается сразу несколько устройств, необходимо заранее выполнить расчет их суммарного потребления.
Сначала нужно сложить вместе потребление каждого прибора. У оборудования с электромоторами (холодильников, насосных станций) для суммирования берётся предельная мощность с учетом пусковых токов.
К получившейся величине прибавляют запас до 30%. Итоговая величина – это подходящий мощностной параметр для стабилизатора.
Если потребители подключаются через сетевой фильтр, нужно ориентироваться на потребление подключённых электроприборов. Суммарная нагрузка не должна превышать ни мощность стабилизатора, ни допустимую мощность сетевого фильтра. При этом ток и мощность сетевого фильтра могут быть значительно выше фактической нагрузки – это нормальная практика, которая создает дополнительный запас по нагреву и надежности.
Пример: стабилизатор напряжения мощностью 900 Вт можно безопасно подключить через сетевой фильтр на 16 А (до 3,5 кВт), поскольку ограничивающим звеном в этом случае будет именно стабилизатор.

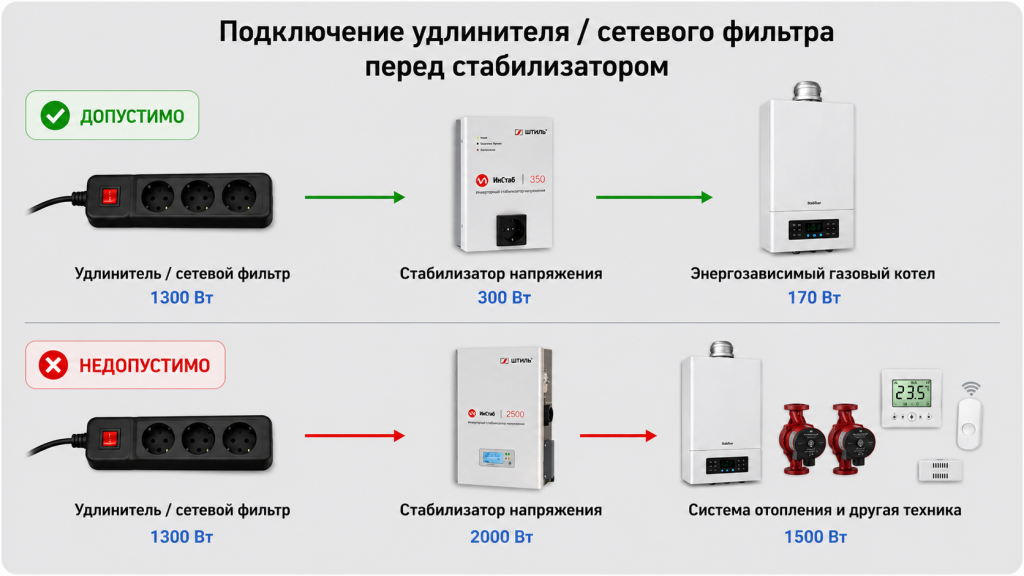

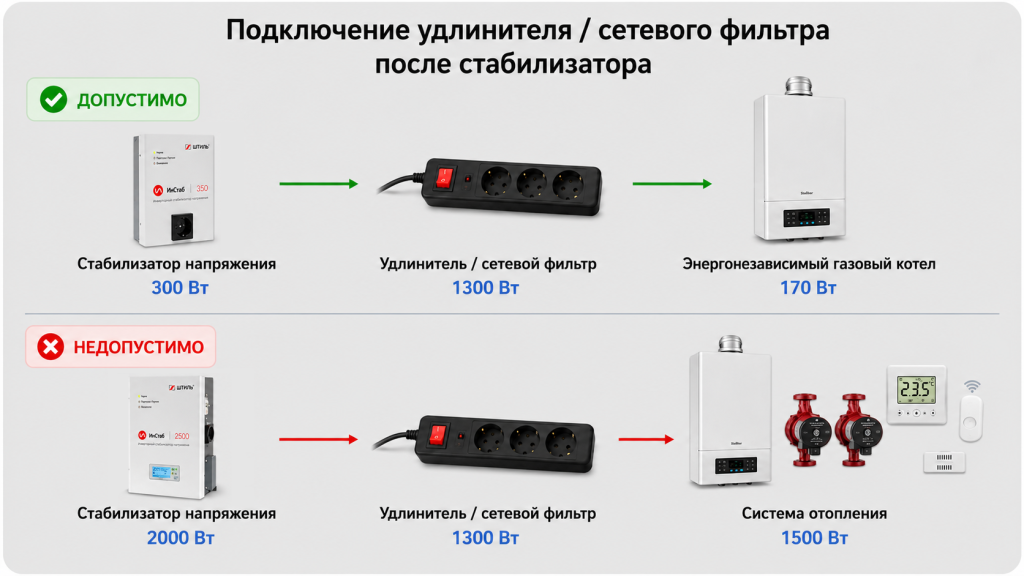

Рассмотрим допустимые и недопустимые схемы подключения в соответствии с мощностью всех электроприборов на линии.
Если потребление оборудования составляет 3,5-10 кВт, то оптимально организовать отдельную линию электропитания или стационарное соединение стабилизатора напряжения через электрощит.
Подробнее о том, как выполняются установка и подключение стабилизатора напряжения, читайте в отдельной статье.
Когда подключение через удлинитель безопасно: комментарий эксперта
Подключение стабилизатора через удлинитель допустимо только для моделей с розеточным подключением, если нагрузка небольшая и все элементы цепи рассчитаны на соответствующий ток. Нужно учитывать не только мощность стабилизатора, но и допустимый ток розетки, вилки, кабеля удлинителя, качество контактов и суммарное потребление подключённых приборов.
Для мощных стабилизаторов, которые защищают квартиру, дом, офис или отдельную линию, используют стационарное подключение через клеммные соединения, кабель подходящего сечения и защитные аппараты. Подключать такие устройства через бытовой удлинитель или сетевой фильтр нельзя.
Если удлинитель греется, имеет повреждённую изоляцию, ослабленные контакты, следы оплавления или не рассчитан на нужную нагрузку, использовать его в цепи со стабилизатором опасно. В такой ситуации нужно заменить удлинитель или пересмотреть схему подключения.
Игорь Кривенцов,
Технический эксперт ГК «Штиль»
Стабилизаторы «Штиль» с розеточным подключением для локальной защиты техники
Ниже приведены примеры инверторных стабилизаторов «Штиль» небольшой и средней мощности. Такие модели можно рассматривать для локальной защиты отдельной техники или небольшой группы приборов, если подключение выполняется через штатную вилку и розеточные выходы устройства.
Если требуется защита всей квартиры, дома, офиса или мощной группы нагрузки, стабилизатор подбирают и подключают по другой схеме – через клеммные соединения, отдельную линию или электрощит.
