Что такое стабилизатор напряжения?

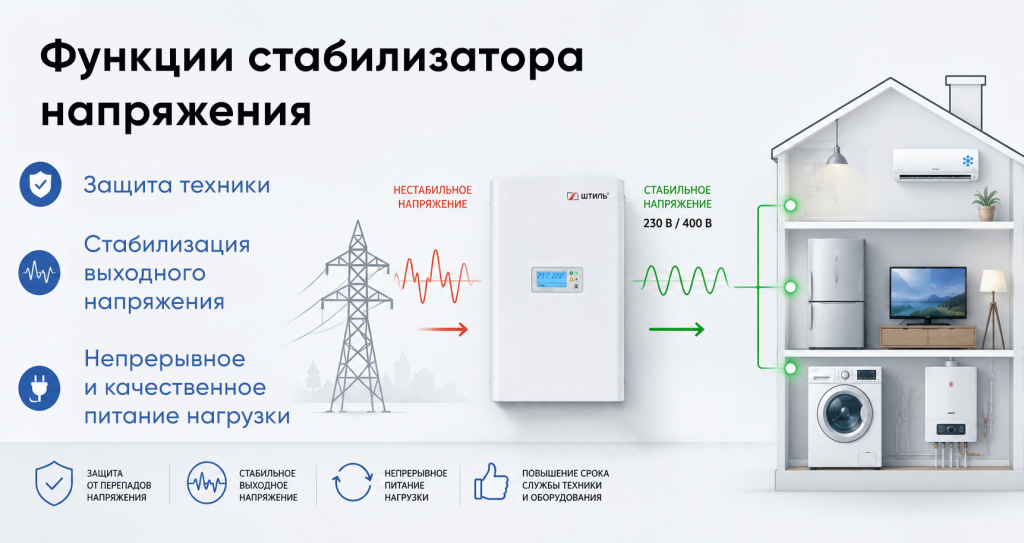

Это электронное устройство, которое подключается между электросетью с вольтажом 230 В или 400 В и потребителями для выполнения нескольких базовых функций:
- защиты техники от опасных сетевых колебаний;
- стабилизации выходного напряжения;
- непрерывного и качественного электропитания нагрузки.
Принцип работы стабилизатора
Устройство подключено к электросети постоянно и с помощью внутреннего контроллера непрерывно отслеживает состояние сетевого напряжения. Когда вольтаж начинает колебаться (подниматься или опускаться), активируется внутренний коммутационный блок, отвечающий за стабилизацию. В итоге на выход прибора поступает исправленный вольтаж, максимально приближенный к номинальному значению (230 В для однофазных и 400 В для трехфазных сетей).
Такой принцип работы характерен всем стабилизаторам, в которых для вольтовой коррекции применяется трансформатор. У инверторных моделей другой принцип действия. Они выполняют не стабилизацию, а непрерывное преобразование энергии, независимо от состояния сети. Несмотря на разный принцип действия, задача у стабилизаторов одна – без остановки «переделывать» опасное напряжение в безопасное, пригодное для электропитания подключенной техники.
| Тип | Принцип стабилизации | Скорость срабатывания, мс | Точность стабилизации, % | В каких электросетях применяются? |
| Релейные | Переключение обмотки трансформатора с помощью реле при изменении входного вольтажа. | 5-10 | от 5 до 10 | С редкими и не резкими изменениями напряжения |
| Электромеханические | Перемещение сервопривода с токосъемным элементом по обмоткам трансформатора при изменении входного вольтажа. | >100 | 2-3 | С редкими и плавными изменениями |
| Электронные | Переключение обмотки трансформатора с помощью тиристорных или симисторных ключей при изменении входного вольтажа. | 5-10 | от 5 до 10 | С регулярными скачками напряжения |
| Инверторные | Постоянное преобразование переменного напряжения в постоянное, а затем снова в переменное эталонного качества. | 0 | 2 | С любыми изменениями |

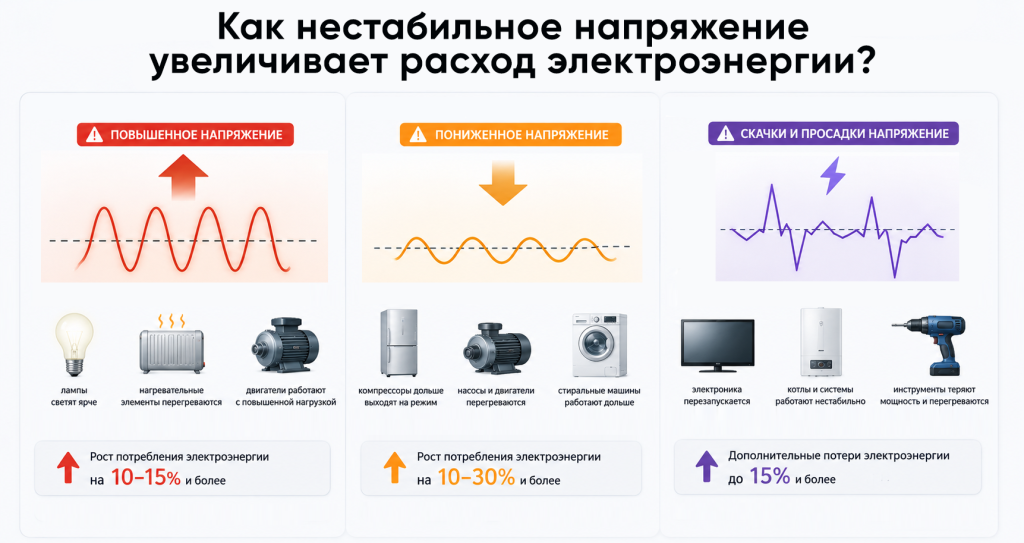

Как нестабильное напряжение увеличивает расход электроэнергии?
Когда сетевое напряжение не в норме, практически все электроприборы, подключенные к нестабильной линии, начинают работать некорректно и с ошибками. Это связано с тем, что популярные электроприборы рассчитаны на работу только в определенном диапазоне – часто это 220-240 В. Когда вольтаж выходит из этих рамок, изменяются параметры питания внутренней электроники, электромоторов, блоков автоматики и управления, увеличивая расход электроэнергии.
Разберем подробно, как плохое напряжение влияет на работу оборудования и почему от этого увеличивается расход электроэнергии.
Повышенное напряжение
Вызывает чрезмерный нагрев не только электропроводки, но и внутренних компонентов подключенной техники. В её работе возникают сбои, зависания и перегрузки. Одновременно с этим повышенный вольтаж приводит к тому, что ток и тепловыделение в электрических цепях растут, увеличивая потребляемую мощность электроприборов.
Это заметно проявляется в работе нагревательных приборов, светильников и электромоторов. Например, лампы накаливания становятся ярче, ТЭНы греются сильнее, чем обычно, так как мощность напрямую зависит от вольтажа в сети. Работая в таком режиме, оборудование быстрее изнашивается и ломается раньше установленного производителем времени.
Повышенное напряжение → нагрев техники → увеличение потребления → ускорение износа → внезапная поломка
Пониженное напряжение
Вызывает увеличение потребляемого тока у подключенной техники и, соответственно, также расход электроэнергии. Это происходит из-за того, что оборудованию приходится сохранять свою мощность. Такое поведение проявляется у электродвигателей и аппаратуры, в составе которой присутствуют импульсные блоки питания.
Компьютеры или телевизоры при снижении сетевого напряжения потребляют больший ток, чтобы не потерять требуемую для работы мощность. Для этого их импульсные блоки питания стабилизируют выходные параметры по току и напряжению. Двигатели в компрессорах и насосах также увеличивают потребление, чтобы компенсировать потерю мощности и поддержать свою работу в нормальном состоянии. При этом у них часто возникает некорректное функционирование со сбоями, чрезмерным нагревом обмоток, постоянным срывом запуска и увеличением пусковых токов.
У нагревательных приборов из-за низкого вольтажа увеличивается время нагрева. Для достижения требуемой температуры им приходится дольше работать и, соответственно, больше потреблять. Всё это влияет на расход электроэнергии. Особенно, если в доме наблюдается постоянно пониженное напряжение.
Пониженное напряжение → увеличение потребления / увеличение времени работы → ускорение износа → внезапная поломка
Скачки и просадки напряжения
На общий расход электроэнергии значительно не влияют, оказывая только косвенное воздействие. Сетевые колебания ухудшают работу электрооборудования, увеличивая нагрев электронных компонентов и вызывая сбои в работе, частый перезапуск, а также потерю эффективности. Например, электродвигателям приходится запускаться заново, компьютеру перезапускаться, что только повышает расход электроэнергии.
Влияние напряжения на работу электрооборудования приведено в таблице.
| Техника | При пониженном | При повышенном |
| Насос | Двигатель потребляет повышенный ток, перегревается, растут потери энергии | Перегрев обмоток и повышенная нагрузка на двигатель |
| Холодильник | Компрессор работает дольше для охлаждения, увеличивается расход электроэнергии | Перегрев компрессора и повышенное энергопотребление |
| Кондиционер | Снижается эффективность компрессора, растёт потребление тока | Повышенная нагрузка и перегрев системы |
| Стиральная машина | Двигатель и ТЭН работают менее эффективно, цикл стирки удлиняется | Перегрев электроники и нагревательных элементов |
| Электрочайник | Вода нагревается дольше, увеличивается время работы | ТЭН выделяет больше мощности и расходует больше энергии |
| Бойлер | Медленнее нагревает воду, чаще работает для поддержания температуры | Перегрев ТЭНа и повышенное потребление |
| Микроволновая печь | Снижается мощность нагрева, увеличивается время работы | Перегрев внутренних компонентов |
| Компьютер | Блок питания работает с повышенной нагрузкой | Повышенный нагрев компонентов |
| Телевизор | Возможны сбои и нестабильная работа блока питания | Увеличение тепловыделения и нагрузки на электронику |
| Газовый котёл | Насос и электроника работают нестабильно | Повышенная нагрузка на плату управления |
| Освещение | Свет тускнеет, некоторые лампы работают менее эффективно | Лампы сильнее нагреваются и быстрее перегорают |

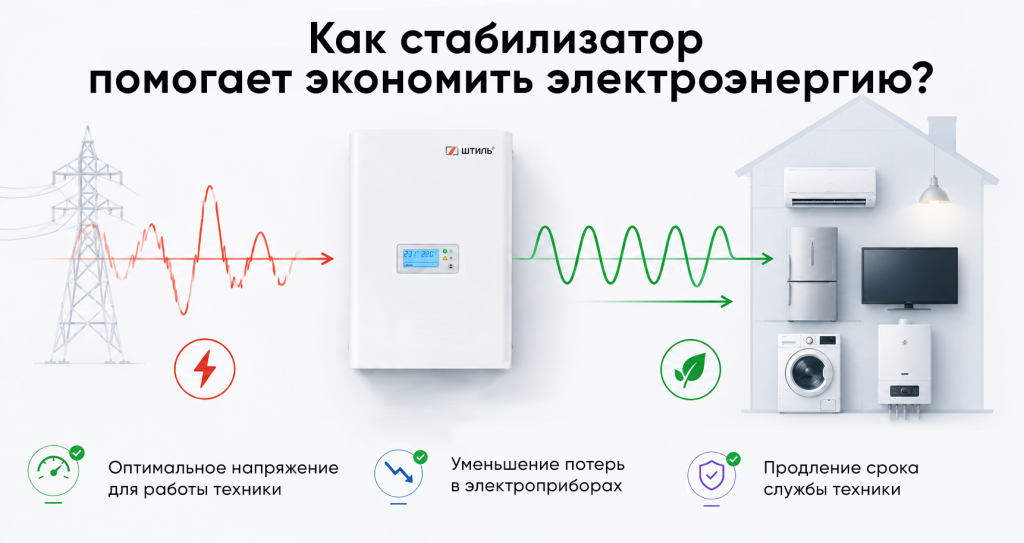

Как стабилизатор помогает экономить электроэнергию?
Рассмотрим подробно, как при установке стабилизатора достигается экономия электроэнергии.
Оптимальное питание для работы техники
Установленный перед электротехникой стабилизатор корректирует выходное напряжение, непрерывно сохраняя её штатный режим. Оборудование работает без перегрузок и снижения эффективности. Электромоторы, приборы с блоками питания, ТЭНы функционируют по завяленному производителем КПД, потребляя только установленный ток.
Нормальное напряжение снижает потери электроэнергии, уменьшает нагрев электронных узлов, повышает эффективность и снижает нагрузку на сеть.
Уменьшение потерь в электроприборах
При поддержке оптимального напряжения подключенное оборудование работает без потерь и с расчетным КПД. Это особенно важно для мощной техники – холодильного оборудования, кондиционеров, насосов, котлов, станков и нагревательных систем.
Стабилизатор защищает от чрезмерного нагрева обмоток и проводки. За счет этого двигатели работают нормально и не перегружаются.
Продление срока службы техники
Стабилизатор подает на нагрузку безопасное и качественное напряжение, за счет которого техника работает в режиме, благоприятном для внутренних компонентов и узлов. Это сохраняет заложенный производителем срок службы и техника не выходит из строя раньше времени.
Установка стабилизатора напряжения → постоянная штатная работа техники → меньше ремонтов оборудования → снижение затрат на эксплуатацию

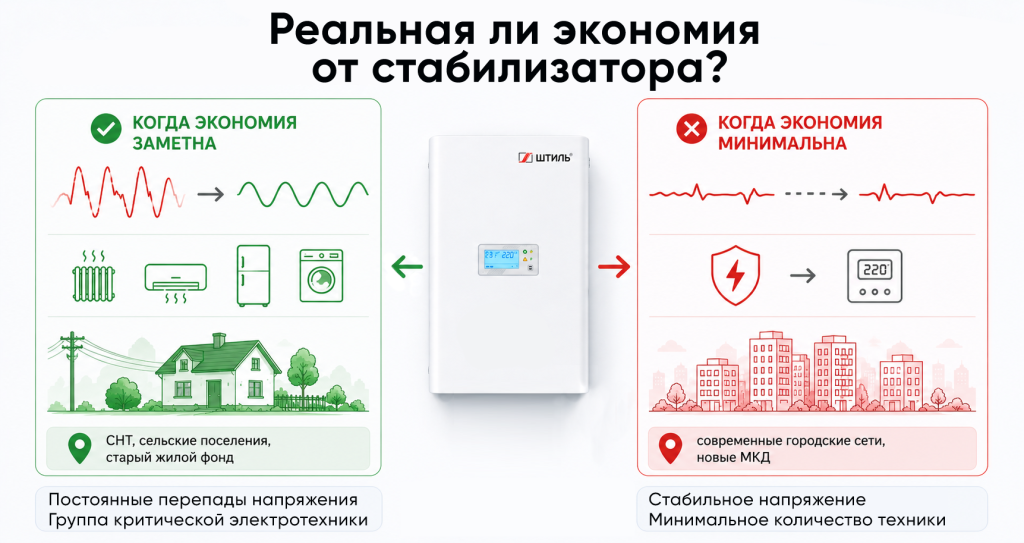

Реальная ли экономия от стабилизатора?
Когда экономия заметна
Экономия электроэнергии заметна в том случае, если в сети постоянно происходят ощутимые для оборудования перепады напряжения и подключена большая группа критических приборов, включая мощную нагрузку (например, обогреватели, кондиционер, холодильники, стиральные машина).
Часто проблемы с качеством напряжения случаются в СНТ, сельских поселениях или в старом жилом фонде.
Когда экономия минимальна
Установка стабилизатора не рациональна в том случае, если в сети ощутимых для техники перепадов напряжения не бывает, когда случаются только редкие и разовые скачки вольтажа. Для решения такой проблемы вместо стабилизатора часто устанавливают реле контроля напряжения, которое защищает то разовых «прыжков» или провалов вольтажа.
Такая ситуация характерна в основном для современных городских сетей, новых МКД со стабильной электросистемой.
Пример расчёта экономии электроэнергии
В дачном доме СНТ напряжение часто поднимается выше 240 В. Группа электротехники (два холодильника, отопительная система и камеры видеонаблюдения) с суммарным потреблением 2,5 кВт в среднем работает 6 часов в день. При повышенном напряжении приборы увеличивают свое потребление примерно на 10-15%.
При пониженном напряжении потребление может возрастать ещё больше. Это зависит от типа нагрузки. Например, у электродвигателей и компрессоров (в холодильниках, насосах, кондиционерах) заметный рост тока начинается при напряжении примерно менее 200 В. Например, при 180-190 В ток может вырасти на 10-30%.
Расход электроэнергии в месяц для питания этой группы потребителей составит: 2,5 кВт х 6 ч х 30 дней = 450 кВт·ч.
При повышенном напряжении расход электроэнергии уже составит: 450 кВт·ч × 10% (45 кВт·ч) = 495 кВт·ч.
Расход электроэнергии в месяц с установленным стабилизатором вернется к норме 450 кВт·ч. При этом экономия составит: 495 − 450 = 45 кВт·ч в месяц.
Например, для дома с постоянным проживанием в СНТ Московской области с одноставочным дневным тарифом 8,38 руб./кВт·ч перерасход в месяц составит: 45 х 8,38 = 377,1 руб. За год перерасход возрастет на: 377,1 х 12 = 4525 руб.
При постоянно некачественном напряжении стабилизатор поможет снизить расход электроэнергии примерно на 10-15% от общей величины. Это будет ощутимо для владельца дома при постоянно большом потреблении электричества. К регулярно используемой технике также может добавляться электроинструменты или садовый электроинвентарь, и тогда потребление возрастет ещё больше. В такой ситуации установка стабилизатора окупится уже через несколько месяцев.
Кроме этого, стабилизатор непрерывно защищает ответственную нагрузку от опасного вольтажа, сохраняя положенный период её работы и оберегая от поломок. Ремонт некоторых электроприборов окажется затратнее, чем установка устройства защиты.
Какие приборы особенно нуждаются в стабилизаторе?
Устройство обычно подключают к чувствительным к качеству электропитания приборам и к той нагрузке, ремонт которой повлечет за собой значительные траты. К такой технике относится энергозависимый газовый котел, циркуляционный насос, компьютер, холодильник, аудио- и видеоаппаратура, телевизор, система безопасности, стиральная машина.
Допустимый диапазон напряжения для ответственных потребителей приведен в таблице ниже.
| Прибор | Допустимый диапазон, В |
| Холодильник | 200-240 |
| Газовый котёл | 210-230 |
| Кондиционер | 198-242 |
| Насос | 200-240 |
| Стиральная машина | 200-240 |
| Компьютер, аудиотехника | 100-240 |
Для такой нагрузки часто наиболее вреден именно повышенный вольтаж. Поэтому если в электросети напряжение поднимается выше 240 В, то спасет только стабилизатор.
Как выбрать стабилизатор для экономии электроэнергии?
Чтобы стабилизатор работал эффективно, он должен соответствовать по мощности, диапазону входного вольтажа, качеству выходного напряжения и быстродействию. Рассмотрим эти параметры подробнее:
- выходная мощность – должна быть больше на 30%, чем суммарное потребление подключаемой техники. Причем пусковые токи оборудования с электромоторами суммарно не должны превышать номинальный мощностной ресурс стабилизатора.
- рабочий диапазон – стабилизатор должен справляться с перепадами напряжения. Поэтому его рабочий диапазон входного вольтажа должен быть шире, чем амплитуда сетевых колебаний.
- качество питания – точность выходного вольтажа должна быть подходящей для подключаемой нагрузки. Обычно подбирают под требовательную аппаратуру, которая будет подключаться.
- быстродействие – если в электросети случаются резкие и значительные просадки, то потребуется модель с более быстрым срабатыванием.
Почему инверторный стабилизатор – это про экономию электроэнергии?
Принцип работы, основанный на технологии двойного преобразования тока, повышает его защитный потенциал по сравнению с другими типами стабилизаторов. За счет этого устройство отличается:
- мгновенным быстродействием;
- самым широким диапазоном работы (90-310 В);
- высокоточным выходным напряжением (с погрешностью до 2%);
- возможностью поддержки питания при микрообрывах питания (до 200 мс).
Поэтому инверторные стабилизаторы применяются в любых электросистемах для питания требовательной к качеству напряжения техники. Устройства обеспечат большую экономию электроэнергии при нестабильном вольтаже.
