Когда компрессору нужен стабилизатор напряжения?
Устройство защиты потребуется компрессору в том случае, если электросеть работает нестабильно или ее параметры не соответствуют стандартам. Например, прибор будет нужен:
- когда сеть в гараже, мастерской, на даче или производственном объекте работает нестабильно. В дачных кооперативах, деревнях, гаражных кооперативах и на окраинах городов сети почти всегда перегружены или изношены. Это приводит к скачкам и просадкам напряжения.
- когда компрессор работает от генератора, а выходное напряжение заметно отклоняется от нормы. При этом важно учитывать, что стабилизатор не всегда исправляет проблемы с частотой и формой сигнала генератора, поэтому совместимость нужно проверять по характеристикам генератора, стабилизатора и компрессора.
Признаки нестабильного напряжения в сети:
- Компрессор не запускается или тяжело стартует. Если при включении он издает сильный гул, но двигатель не вращается, ему не хватает напряжения для преодоления пускового сопротивления.
- При запуске проседает свет. Если в момент старта двигателя лампочки резко тускнеют, это явный признак слабой сети и сильной просадки напряжения.
- Прибор уходит в защиту. Если тепловое реле регулярно отключает его во время работы, это говорит о постоянном перегреве двигателя из-за нестабильного электроснабжения.
Стабилизатор напряжения не может решить все проблемы с компрессором. Если на объекте использован неподходящий автомат, проводка прокладывалась с использованием кабеля малого сечения или сам прибор неисправен, необходимо сначала устранить первопричины неполадок.

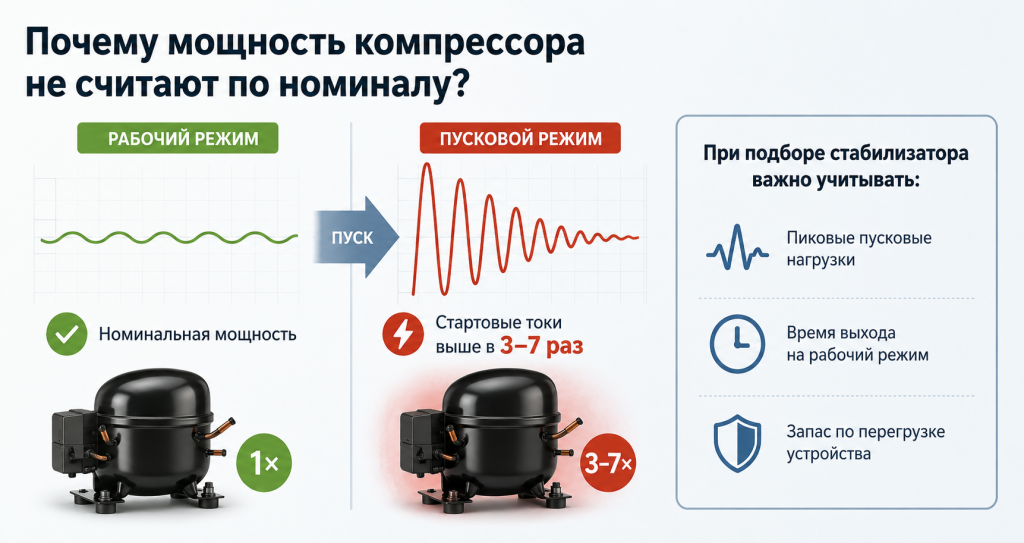

Почему мощность компрессора не считают по номиналу?
Мощность компрессора нельзя оценивать только по паспортному номиналу. У оборудования с электродвигателем есть пусковой ток: в момент запуска он может быть в 3-7 раз выше рабочего. Из-за этого кратковременная нагрузка на стабилизатор оказывается выше, чем кажется по номинальной мощности компрессора.
При подборе стабилизатора учитывают номинальную мощность, пусковой коэффициент, длительность запуска, минимальное напряжение в сети и перегрузочную способность конкретной модели стабилизатора.
Какие данные нужны для определения мощностных параметров?
Чтобы рассчитать подходящие параметры стабилизатора, потребуются следующие данные:
- разновидность компрессора;
- заявленная производителем мощность агрегата;
- фазность – для однофазной 230 В или трехфазной сети 400 В;
- пусковой ток или пусковой коэффициент, если эти данные указаны в паспорте компрессора;
- режим работы.
Помимо этого, важно определить совокупную мощность всей техники, которую предполагается подключить к защите, и фактические показатели сетевого напряжения.
Как рассчитать мощность стабилизатора для компрессора?
Расчет мощности устройства защиты проводится по следующему алгоритму:
- Определите фактическую (рабочую) мощность подключаемой нагрузки. Необходимые сведения содержатся в паспорте изделия либо могут быть предоставлены изготовителем или поставщиком оборудования.
- Выясните величину пускового тока либо значение пускового коэффициента. Так, у винтовых компрессоров, отличающихся облегчённым пуском, коэффициент пуска часто составляет 3, тогда как у поршневых моделей, которым характерен тяжёлый пуск, этот показатель достигает 4–5.
- Добавьте потребляемую мощность других приборов, которым также потребуется защита.
- К получившейся сумме добавьте запас. Обычно он составляет 20-30% и требуется для компенсации потери мощности стабилизатора при сильных сетевых просадках. Также запас позволит подключить дополнительное маломощное оборудование.
- Выберите ближайшую подходящую модель по мощности в большую сторону.
Не рекомендуется рассчитывать на перегрузочную способность стабилизатора как на штатный режим работы. Допустимая кратковременная перегрузка зависит от конкретной модели и в отдельных случаях действительно позволяет компенсировать пусковой ток электродвигателя. Однако регулярная эксплуатация устройства на пределе его возможностей приводит к повышенной тепловой нагрузке на силовые компоненты, ускоряет их износ и может сократить срок службы стабилизатора. Поэтому при подборе оборудования лучше заранее предусмотреть достаточный запас по мощности, чем постоянно использовать его перегрузочный ресурс.
Пример расчёта мощности стабилизатора для компрессора
Допустим, есть однофазный компрессор мощностью 2,2 кВт. В паспорте указан тяжёлый пуск, поэтому для предварительного расчёта принимаем пусковой коэффициент 4.
Расчётная пусковая нагрузка: 2,2 кВт × 4 = 8,8 кВт.
Добавим запас 30%: 8,8 кВт × 1,3 = 11,44 кВт.
Значит, для такого компрессора нужно рассматривать стабилизатор, активная выходная мощность которого выше расчётного значения. При выборе важно смотреть не только мощность в кВА, но и активную мощность в кВт/Вт, а также перегрузочную способность конкретной модели.
Если в сети бывают глубокие просадки, дополнительно нужно проверить график зависимости выходной мощности стабилизатора от входного напряжения. При низком входном напряжении доступная выходная мощность устройства может снижаться.
Что влияет на выбор стабилизатора для компрессора?
В таблице представлены основные факторы, влияющие на выбор устройства защиты.
| Фактор | Почему важен? |
| Номинальная мощность компрессора | Показывает рабочее потребление оборудования |
| Пусковой ток | Может кратковременно превышать рабочее потребление в несколько раз |
| Минимальное напряжение в сети | При глубокой просадке доступная мощность стабилизатора может снижаться |
| Фазность сети и компрессора | Для 230 В нужен однофазный стабилизатор, для 380/400 В – трёхфазная схема |
| Другие приборы | Их мощность добавляется к общей нагрузке |
| Условия установки | Нужно учитывать температуру, влажность, пыль и степень защиты корпуса |
| Тип привода | Инверторный привод или плавный пуск снижают стартовую нагрузку |
Однофазный или трёхфазный стабилизатор для компрессора
Выбор между однофазной и трехфазной моделью зависит исключительно от типа электродвигателя у нагрузки и конфигурации вашей питающей сети. Для компрессора 220/230 В выбирают однофазный стабилизатор соответствующей мощности.
Для трехфазного компрессора на 380/400 В схему подбирают отдельно. Возможны следующие пути:
- Один трехфазный стабилизатор. Подходящий вариант для производств и мастерских. Плюс: если на одной из фаз пропадет напряжение, защитная автоматика устройства мгновенно обесточит весь компрессор, предотвращая работу трёхфазного двигателя в аварийном режиме при пропадании или перекосе фаз.
- Три одинаковых однофазных стабилизатора. Их подключают по одному на каждую из трех фаз. Для компрессора на 380 В такую схему можно использовать только при условии установки внешнего реле контроля фаз на выходе. Если один из трёх однофазных стабилизаторов уйдёт в защиту, а два других продолжат подавать питание, трёхфазный двигатель может работать в аварийном режиме, перегреться и выйти из строя. Поэтому такую схему допустимо использовать только при наличии внешней защиты от пропадания и перекоса фаз.
Трёхфазный компрессор нельзя запитывать через обычный однофазный стабилизатор — ему требуется 380 В линейного напряжения. Преобразовать 220 В в 380 В с помощью однофазной модели невозможно по её конструктивным особенностям.
Стабилизатор для компрессора в гараже или мастерской
Для выбора устройства защиты в гараж или мастерскую нужно следовать следующему алгоритму:
- Определите, подходит ли микроклимат помещения для работы прибора защиты. Если прибор будет установлен в неотапливаемом помещении, то он изначально должен быть рассчитан на работу при минусовых температурах.
- Определите тип электросети в гараже. Если к щитку подходит 2 провода, то есть фаза и ноль, то нужен однофазный прибор. Если подходит 4 или 5 проводов, значит сеть трехфазная 380 В. Если сам компрессор на 380 В, берем трехфазную модель.
- Рассчитайте мощность вместе со стартовыми токами. Например, для компрессора на 2,2 кВт с тяжёлым пуском может потребоваться стабилизатор существенно большей мощности – ориентировочно 8-12 кВт и выше, в зависимости от пускового тока, минимального напряжения в сети и перегрузочной способности модели.
- Определите тип стабилизатора. Электромеханические стабилизаторы обычно не лучший вариант для компрессора: они медленнее реагируют на резкие изменения нагрузки. Для оборудования с тяжёлым пуском чаще рассматривают модели с быстрым регулированием, в том числе инверторные стабилизаторы с мгновенным быстродействием. Однако не все устройства способны работать с трехфазными электромоторами.
Комментарий эксперта: как учитывать пусковые токи компрессора
При подборе стабилизатора для компрессора важно учитывать не только номинальную мощность двигателя, но и пусковой ток. Именно в момент запуска нагрузка на сеть и стабилизатор становится максимальной. Если запас по мощности выбран неправильно, стабилизатор может уходить в защиту, а компрессор — не запускаться или запускаться с перегревом двигателя.
Для поршневых компрессоров с тяжёлым пуском пусковой ток может быть в несколько раз выше рабочего. Поэтому модель стабилизатора подбирают с запасом и проверяют не только номинальную мощность, но и кратковременную перегрузочную способность конкретного устройства.
Если компрессор оснащён инверторным приводом или устройством плавного пуска, стартовая нагрузка обычно ниже. В этом случае не требуется такой большой запас, как для обычного асинхронного двигателя с прямым пуском. Но даже при плавном пуске нужно учитывать минимальное напряжение в сети, суммарную нагрузку и доступную выходную мощность стабилизатора при просадке.
Правильнее всего подбирать стабилизатор по паспорту компрессора, данным о пусковом токе и фактическим замерам напряжения на объекте. Если этих данных нет, лучше закладывать больший запас по мощности или обратиться за технической консультацией.
Игорь Кривенцов,
Технический эксперт ГК «Штиль»
Инверторные стабилизаторы «Штиль» для компрессоров
Ниже представлены инверторные стабилизаторы «Штиль», которые можно использовать для защиты компрессорного оборудования при нестабильном напряжении. При выборе модели важно учитывать номинальную мощность компрессора, пусковой ток, минимальное напряжение в сети, фазность, условия установки и запас по мощности.
Для компрессоров с тяжёлым пуском модель лучше подбирать после расчёта нагрузки и проверки перегрузочной способности стабилизатора.
