Что значит «стабилизатор не тянет нагрузку»?
Обычно под выражением «стабилизатор не тянет нагрузку» понимают ситуацию, когда устройство не может штатно работать с подключённым оборудованием из-за перегрузки.
Это не всегда означает полное отключение или отказ запуска. При перегрузке стабилизатор может перейти на байпас, если такая цепь предусмотрена конструкцией.

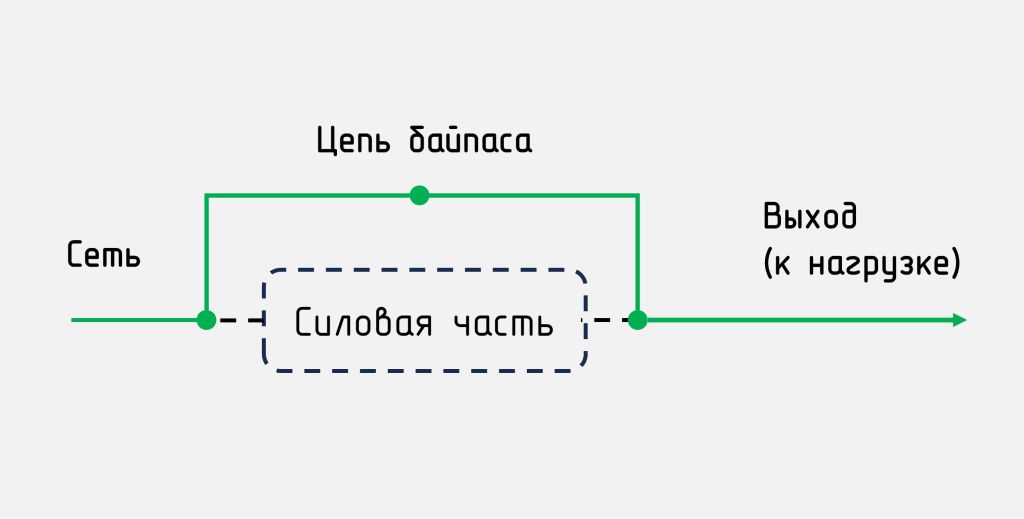

Цепь байпаса (если она реализована в схеме) обеспечивает прямое соединение электротехники с входной сетью – в обход перегруженной или неисправной силовой части стабилизатора. Однако штатной такую работу назвать нельзя, так как прибор перестаёт улучшать качество сетевого напряжения, то есть фактически не выполняет свою основную задачу.
Проходящее по цепи байпаса напряжение не подвергается какой-либо регулировке и, соответственно, сохраняет все свойственные сети отклонения и искажения, но при этом качественные стабилизаторы оснащены специальной защитой, отключающей цепь байпаса в случае сильного провала или скачка входного напряжения.
В функционал практически всех современных устройств защиты заложена возможность работы при перегрузке в 5-10% сверх номинала. Однако длительное нахождение прибора в таких условиях не рекомендовано, так как продолжительная эксплуатация на грани отключения или перехода на байпас снижает ресурс его силовой части.
Почему мощности стабилизатора может не хватать, хотя по паспорту всё подходит
Такую ситуацию как нельзя лучше характеризует крылатая фраза Льва Николаевича Толстого «Гладко было на бумаге, да забыли про овраги» – в роли оврагов в данном случае могут выступить:
- пусковые токи электротехники;
- сильные просадки сетевого напряжения;
- неправильное сопоставление мощностных характеристик;
- ошибки в эксплуатации;
- поломки.
Разберем каждый из «оврагов» подробнее, но предварительно вспомним главное правило подбора любого стабилизатора, говорящее о том, что его выходная мощность должна быть не меньше максимального потребления подключенной техники.
Мощность стабилизатора ≥ максимальное потребление техники → работа без перегрузки
Не учтены пусковые токи
Рассматриваемое явление свойственно технике с электродвигателем, которой для запуска требуется потребить в несколько раз больше электроэнергии, чем для работы в номинальном режиме (разница может доходить до 9 и более раз). Следовательно, максимальная мощность этого оборудования – пусковая и исходя именно из её величины необходимо подбирать стабилизатор.
Выбор стабилизатора для устройства с электродвигателем без учёта пусковых токов – частая ошибка, приводящая к тому, что прибор соответствует номинальному потреблению подключенной техники, но при этом сразу после её запуска сигнализирует о перегрузке и либо отключается, либо переходит на цепь байпаса:
мощность стабилизатора ≥ номинальное потребление нагрузки, но мощность стабилизатора ˂ пусковая (максимальная) мощность нагрузки
Итог: ПЕРЕГРУЗКА!
Для оборудования с пусковыми токами максимальное потребление при запуске может быть значительно выше номинальной мощности. Поэтому стабилизатор должен выдерживать не только рабочую, но и пусковую нагрузку – с учётом кратковременной перегрузочной способности конкретной модели.
Мощность стабилизатора должна перекрывать пусковое потребление электротехники (часто за счет кратковременной перегрузочной способности), иначе прибор «не потянет» нагрузку. Более подробно тема с пусковыми токами раскрывается в данной статье.
При низком входном напряжении снижается выходная мощность
Современные модели способны работать даже в условиях экстремально низкого входного напряжения (вплоть до 90 В), правда, теряя при этом часть своего мощностного потенциала (подчеркнём, что мощность теряется не навсегда, а только на момент критической сетевой просадки).
Диапазон входного напряжения, в котором стабилизатор способен работать, делится на два интервала: первый называется рабочим диапазоном, второй – предельным.
Рабочий диапазон – значения входного напряжения, регулируемые с сохранением полной выходной мощности.
Предельный диапазон – значения входного напряжения, регулируемые с линейным снижением этого мощностного параметра.
Данные диапазоны могут выглядеть следующим образом:
- 90-165 В – предельный;
- 165-310 В – рабочий.

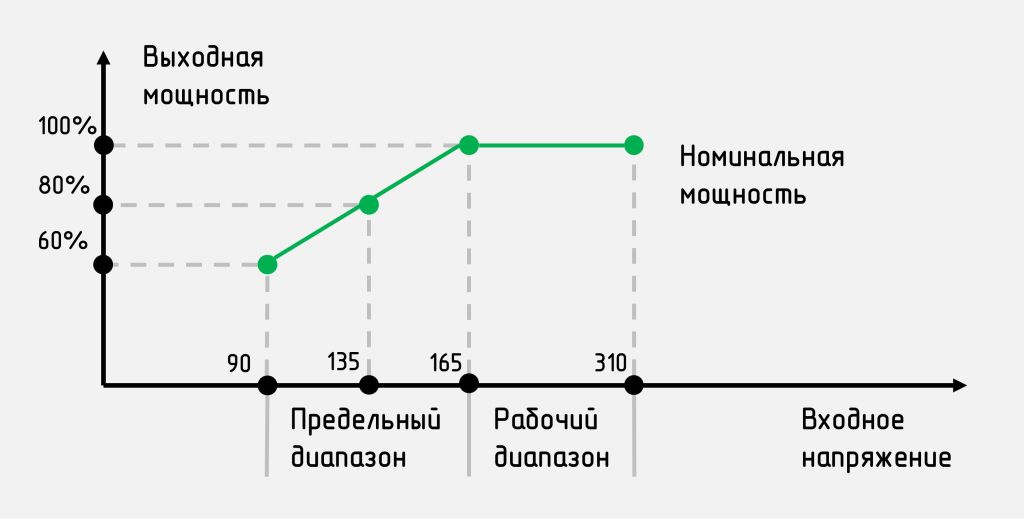

Или то же самое, но в графическом отображении:

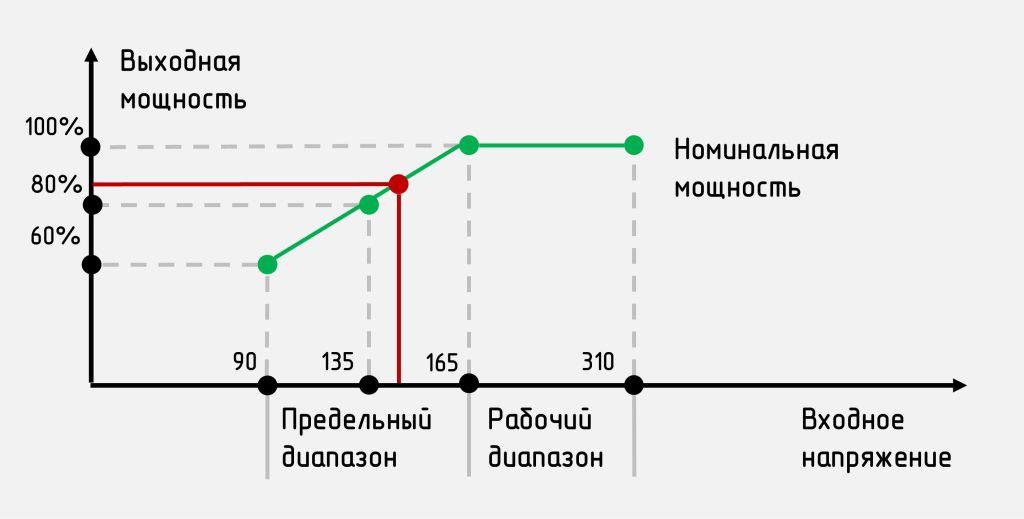

На практике возможна следующая ситуация:
- входное напряжение в границах рабочего диапазона: мощность стабилизатора ≥ мощности нагрузки → работа без перегрузки;
- входное напряжение вышло из границ рабочего диапазона и перешло в предельный диапазон: мощность стабилизатора (после снижения) ˂ потребление нагрузки → ПЕРЕГРУЗКА!
Выходная мощность стабилизатора должна быть не меньше максимального потребления нагрузки не только при номинальном значении входного напряжения, но и при значении входного напряжения в момент характерной для текущей сети просадки.
Перепутали ВА, Вт, кВт и коэффициент мощности нагрузки
Любой электроприбор имеет два параметра. Первый – полная мощность, измеряется в вольт-амперах (ВА), второй – активная, измеряется в ваттах (Вт). На соотношение полной и активной мощности влияет коэффициент мощности – cosφ.
В характеристиках привычной нам техники обычно указывается только второй параметр.
Модельные ряды стабилизаторов, наоборот, традиционно выстраиваются на основе параметра полной мощности – например, модель на 500 ВА, модель на 1000 ВА, модель на 1500 ВА и т.д.
Полная и активная мощность – это не одно и то же (ватты не равны вольт-амперам – Вт ≠ ВА)! Невнимательность к данному факту часто приводит, например, к подключению модели на 1000 ВА к нагрузке на 900 Вт.
Активная мощность в ваттах обычно ниже или равна полной мощности в вольт-амперах. При коэффициенте мощности cosφ = 1 эти значения совпадают, но для многих реальных нагрузок полная мощность оказывается выше активной.
Например, у стабилизатора на 1000 ВА активная мощность может составлять 700-800 Вт.
Стабилизатор на 1000 ВА (но только 800 Вт) + электроприборы на 900 Вт → ПЕРЕГРУЗКА!
В процессе подбора устройства необходимо активную мощность нагрузки сравнивать с таким же параметром самого прибора защиты, а полную – с полной. Ватты сравниваются с ваттами, а вольт-амперы с вольт-амперами!
Работа без перегрузки =
- Активная мощность стабилизатора ≥ максимальная активная мощность нагрузки;
- Полная мощность стабилизатора ≥ максимальная полная мощность нагрузки.
Отметим, что превышение активной мощности прибора над этим же параметром у электротехники практически всегда гарантирует аналогичное соотношение и параметров в вольт-амперах.
В наименовании устройства защиты обычно приводится значение его полной мощности. Параметры в ваттах следует искать в сопутствующей прибору технической документации!
Ошибки в эксплуатации
Размещение устройства с нарушением установленных производителем требований, например, в плохо вентилируемом или запылённом месте, а также в условиях повышенной температуры может привести к чрезмерному нагреву его внутренних компонентов.
Поведение устройства в такой ситуации (т.е. при перегреве) аналогично поведению при перегрузке и заключается либо в полном отключении нагрузки, либо в её переводе на электропитание по цепи байпаса.
Отдельно нужно учитывать оборудование, которое может работать в режиме рекуперации. В некоторых случаях реакция стабилизатора на такую нагрузку может быть похожа на реакцию при перегрузке. Возможность подключения такой техники нужно проверять по инструкции к конкретной модели.
Нормальные условия эксплуатации: мощность стабилизатора ≥ максимальное потребление нагрузки → работа без перегрузки.
Плохая вентиляция, запылённость, повышенная температура: мощность стабилизатора ≥ максимальное потребление приборов → ПЕРЕГРЕВ (реакция прибора схожа с реакцией на ПЕРЕГРУЗКУ).
Нормальные условия эксплуатации: мощность стабилизатора ≥ максимальное потребление нагрузки с режимом рекуперации → реакция прибора (после включения режима рекуперации) схожая с реакцией на ПЕРЕГРУЗКУ.
Стабилизатор следует эксплуатировать строго в соответствии с указанными производителем требованиями (это касается как размещения и условий окружающей среды, так и вида допустимых к подключению электроприборов).
Есть неисправность стабилизатора, нагрузки или проводки
Ряд неисправностей устройства, а также неисправность или неправильное подключение нагрузки могут вызвать реакцию прибора, аналогичную реакции на перегрузку. В частности, отключение электроприборов с последующим выводом аварийного сообщения «Перегрузка» может произойти при возникновении короткого замыкания на выходе устройства.

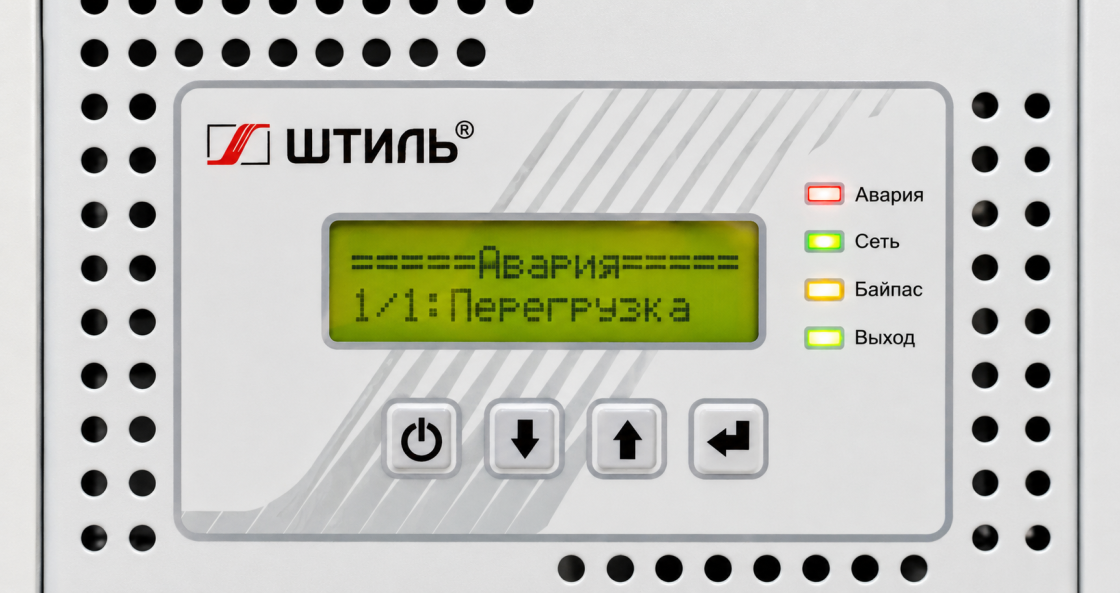

Что делать, если стабилизатор уходит в перегрузку («не тянет»)?
Если вы уверены, что нагрузка соответствует мощностным параметрам, но все же устройство сигнализирует о перегрузке и отключается или не запускается, то необходимо предпринять следующие действия (приведённая последовательность может меняться в зависимости от ситуации):
- Проверить характеристики и тип подключенного оборудования – возможно ему свойственны пусковые токи, а стабилизатор подобран по номинальной величине, без их учета (именно по этой причине устройство часто не запускает насос или холодильник).
- Проверить состояние электросети – сильная просадка напряжения могла привести к снижению выходной мощности стабилизатора, которая теперь меньше, чем требует нагрузка.
- Проверить соотношение мощностных величин – убедитесь, что при выборе модели активная мощность нагрузки (в ваттах) сравнивалась именно с активной, а не с параметром в вольт-амперах.
- Проверить условия эксплуатации и тип электроприборов – способ установки и параметры окружающей среды, а также вид подключенного оборудования должны соответствовать требованиям, установленным производителем стабилизатора.
- Проверить исправность устройства и подключённой техники – данные операции проводятся в соответствии с технической документацией на изделия. Иногда для сброса ошибочной перегрузки достаточно просто перезапустить устройство.
Если к устройству защиты подключено несколько нагрузок, то в случае перегрузки выявить проблемную можно поочередным отключением каждой из них.
Иногда стабилизатор отключается не из-за пусковых токов, сильной сетевой просадки или неверного сопоставления мощностных величин, а из-за того, что к стабилизатору подключили больше устройств, чем планировалось изначально. Следите за величиной потребления приборов и никогда не превышайте допустимое для стабилизатора значение!
Как определить правильную мощность стабилизатора?
Избежать ошибок и выбрать устройство, которое точно «потянет» нагрузку, можно по следующему алгоритму.
Действие I. Определите технику, которой нужна защита.
Решать какое именно оборудование будет подключаться нужно до покупки устройства защиты, а не после!
Действие II. Изучите параметры нагрузки.
Необходимо выяснить максимальное энергопотребление планируемого к подключению оборудования. Данная информация обычно приводится в технических характеристиках или на заводской этикетке, также её можно запросить у поставщика или производителя электроприбора.
Особого внимания требует техника с пусковыми токами (изделия с электродвигателем в составе) – помните, что у неё максимальная мощность не номинальная, а пусковая (подробнее – здесь)!
Если к стабилизатору подключается сразу несколько устройств с пусковым током, то подход к определению максимальной мощности зависит от очередности их включения:
- приборы включаются одновременно – пусковая мощность считается максимальной для всех;
- приборы включаются поочередно – пусковая мощность считается максимальной только для одного устройства (с наибольшим пусковым током), а для остальных – максимальная мощность принимается равной номинальной.
Действие III. Посчитайте суммарную нагрузку.
Суммарная нагрузка на стабилизатор = максимальное потребление нагрузки 1 + максимальная мощность нагрузки 2 + … максимальная мощность нагрузки n.
Действие IV. Выясните величину характерных для сети просадок напряжения.
Сведения можно получить путем самостоятельных измерений (потребуется мультиметр либо схожий по функционалу прибор). Выполняйте замеры в разное время суток и в разные дни недели, а также, по возможности – непосредственно в момент сетевой просадки.
Действие V. Изучите модельный ряд стабилизаторов и сопоставьте уровень суммарной нагрузки с мощностными характеристиками предлагаемых устройств.
Напоминаем про разницу между этими величинами. Уровень суммарной нагрузки будет скорее всего выражен в ваттах, значит и сопоставлять его надо с активной, а не с величиной, которая указана в вольт-амперах.
Обязательно проанализируйте предельный и рабочий диапазоны устройства. Если характерная для сети просадка напряжения находится в границах предельного диапазона, то учтите неминуемое снижение выходной мощности стабилизатора.
Действие VI. Выбрать стабилизатор, значение выходной мощности которого в момент характерной для сети просадки будет не меньше, чем величина суммарной нагрузки.
Рекомендуем перед покупкой дополнительно проконсультироваться со специалистом и подтвердить свой выбор! Кроме того, за помощью к специалисту нужно обращаться, когда какое-то действие из приведенного алгоритма не получается.
Примеры стабилизаторов «Штиль» для разных нагрузок
Ниже приведены примеры стабилизаторов напряжения «Штиль» разной мощности. При подборе модели важно учитывать не только номинальную мощность нагрузки, но и пусковые токи, минимальное входное напряжение в сети, активную и полную мощность, а также запас по мощности.
