Основные варианты использования стабилизатора в квартире

Возможно применение прибора для решения следующих задач:

  • целенаправленной защиты отдельного бытового прибора или группы бытовых приборов;
  • централизованной защиты всей домашней электросети квартиры.

Для реализации первого варианта достаточно маломощной модели, с её подключением трудностей обычно не возникает – стабилизатор включается в обычную сетевую розетку, а нагрузки питаются от розеток, расположенных на его корпусе.

Обратите внимание! Перед установкой прибора следует изучить сопутствующую ему техническую документацию и убедиться, что сетевая розетка соответствует приведённым там требованиям.

Вариант с централизованной защитой подразумевает применение более мощного стабилизатора, у которого вместо привычных вилки и розеток – клеммная колодка. Подключение такой модели «на всю квартиру» потребует наличия некоторых навыков в электромонтаже, а также строгого соблюдения определённого алгоритма действий.

Обратите внимание! При отсутствии электромонтажных навыков рекомендуем не рисковать и привлечь для работ по установке стабилизатора профессионального электрика!

Подключение стабилизатора для защиты всей квартирной электросети

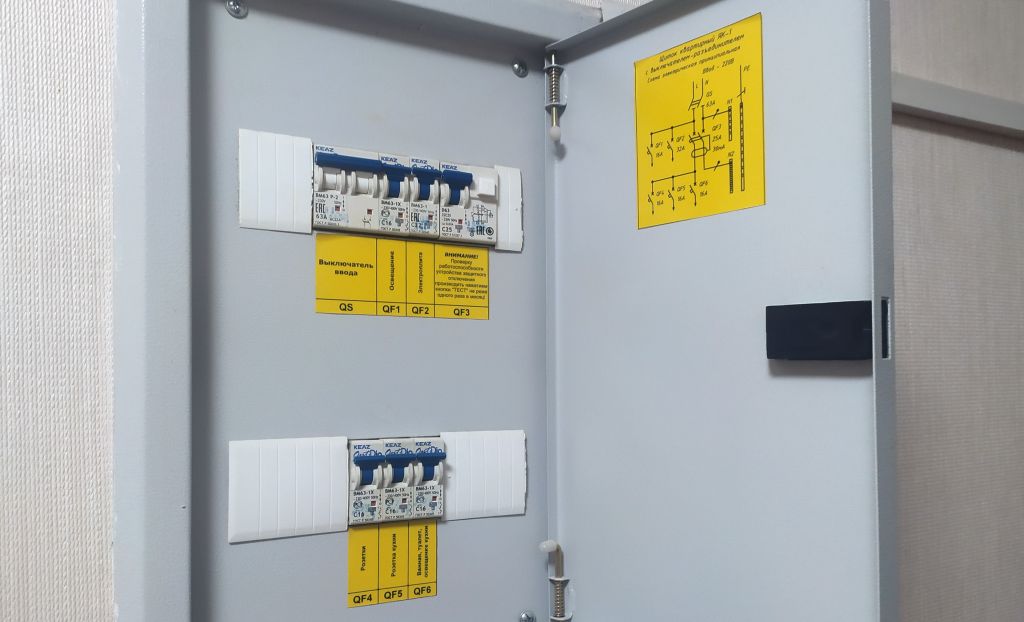

При организации централизованной защиты стабилизатор присоединяется к сети на вводе в помещение, через распределительный щиток (далее – централизованное подключение).

Важно! Выполняйте все работы только при отключенном напряжении. Любые действия с необесточенным щитком опасны для жизни!

Что понадобится для централизованного подключения стабилизатора?

Во-первых, медные кабели в количестве равном числу разъёмов (отдельных клемм) в колодке стабилизатора. Допустимо вместо нескольких отдельных кабелей применять один с двумя/тремя токоведущими жилами.

Сечение кабелей определяется на основании электрических параметров нагрузки и стабилизатора по специальным таблицам или с помощью онлайн калькуляторов. Рекомендуется закладывать запас по сечению в один шаг, например, при токе нагрузки в 26 А и мощности в 5,8 кВт вместо минимально допустимых 2,5 мм² использовать 4 мм².

Важно! Убедитесь, что размеры клемм в колодке стабилизатора соответствуют выбранному сечению кабеля (в случае несоответствия допустим отказ от вышерекомендованного запаса).

Длина каждого кабеля определяется расстоянием между соответствующей ему клеммой и точкой её присоединения к питающей сети или нагрузке.

Обратите внимание! В длине, как и в емкости, рекомендован запас, который должен составлять от 10 до 20%.

Что касается типа, то к применению допустимы кабели и с однопроволочной токопроводящей жилой, и с многопроволочной. Но практике удобнее использовать изделия второй конструкции – они более эластичны и выдерживают значительные механические нагрузки (скручивая, перегибы, изломы и т.д.).

Обратите внимание! Кабели с многопроволочной жилой (иначе – гибкие кабели) удобнее в прокладке и разводке, а подключенное ими оборудование проще перемещать. Однако такие изделия требуют оконцевания, т.е. установки специальных кабельных наконечников.

Наконечники бывают: штыревые втулочные, вилочные, штифтовые плоские и кольцевые. Выбор конкретного типа наконечника зависит от места, к которому будет подключаться кабель, то есть в нашем случае от клеммной колодки стабилизатора и разъёмов в распределительном щитке.

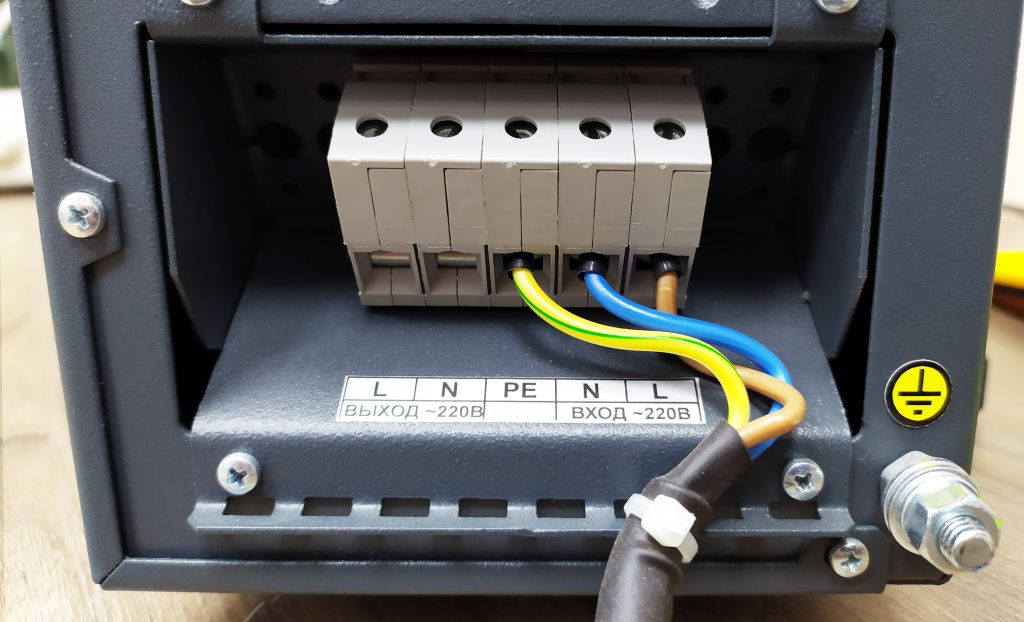

Кабели с однопроволочной жилой в случае подключения в клемму прижимного типа (см. рисунок 1) не требуют оконцевания, достаточно просто зачистить изоляцию.

Рисунок 1 – Клеммы прижимного типа картинка

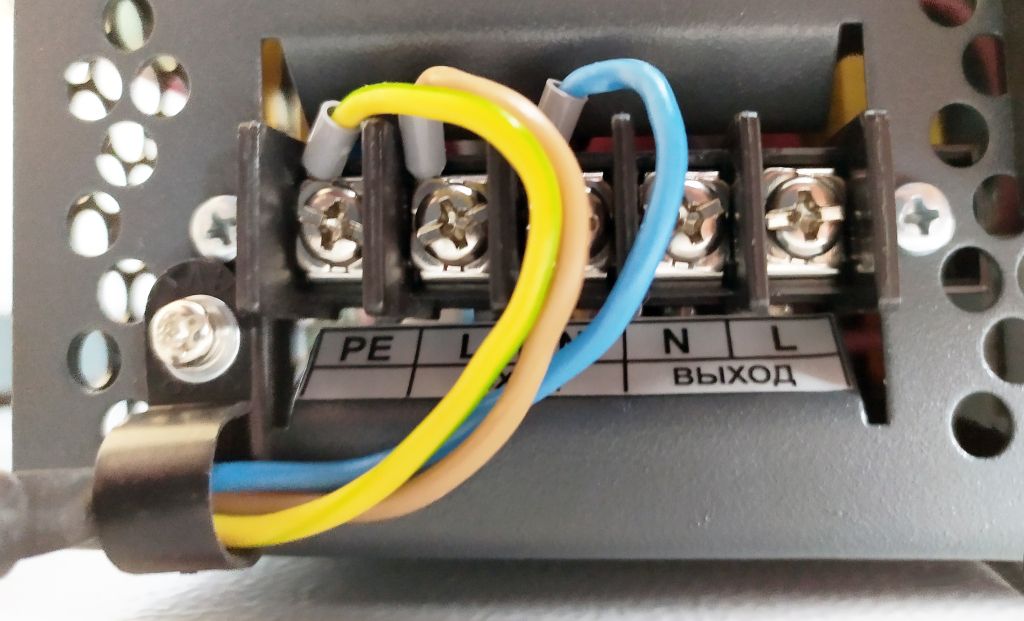

При подключении однопроволочной шины «под болт» (см. рисунок 2) её придется либо загнуть в кольцо, либо снабдить кольцевым наконечником.

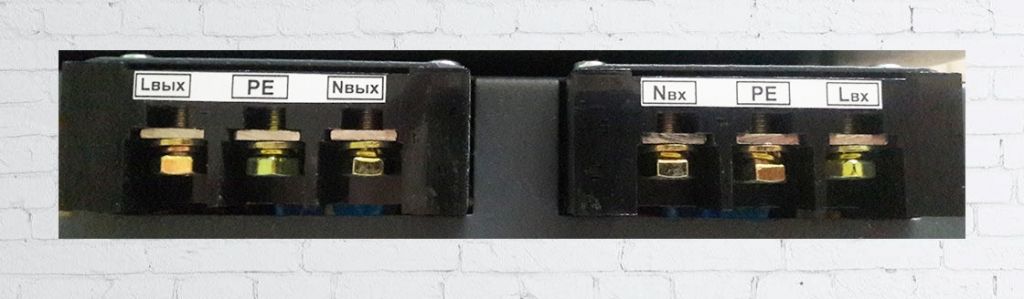

Рисунок 2 – Клеммная колодка с подключением «под болт» картинка
Обратите внимание! В процессе прокладки кабеля, вне зависимости от его типа, могут потребоваться дополнительные материалы, такие как гофрированные трубки, кабель-каналы, стяжки и т.д.

Пошаговый алгоритм централизованного подключения стабилизатора

Выполняя подключение мощного стабилизатора «на всю квартиру», следует действовать в следующем порядке:

  1. Изучить сопутствующую стабилизатору техническую документацию.
  2. Пользуясь нанесённой на корпус стабилизатора маркировкой, найти входные и выходные клеммы изделия. Первые обычно помечаются как «Вход», «Вх» или «In», вторые – как «Выход», «Вых» или «Out» (возможны и другие схожие по смыслу обозначения).
  3. Разместить стабилизатор в выбранном для установки месте. Предварительно следует убедиться, что оно отвечает приведённым в документации на устройство требованиям к месту эксплуатации.
  4. Изучить схему распределительного щитка и определить компоненты, к которым необходимо подключить стабилизатор.
    5. Обратите внимание! Стабилизатор включается в цепь строго после счетчика электроэнергии, между устройством защиты всей квартирной сети и нагрузочными автоматами.

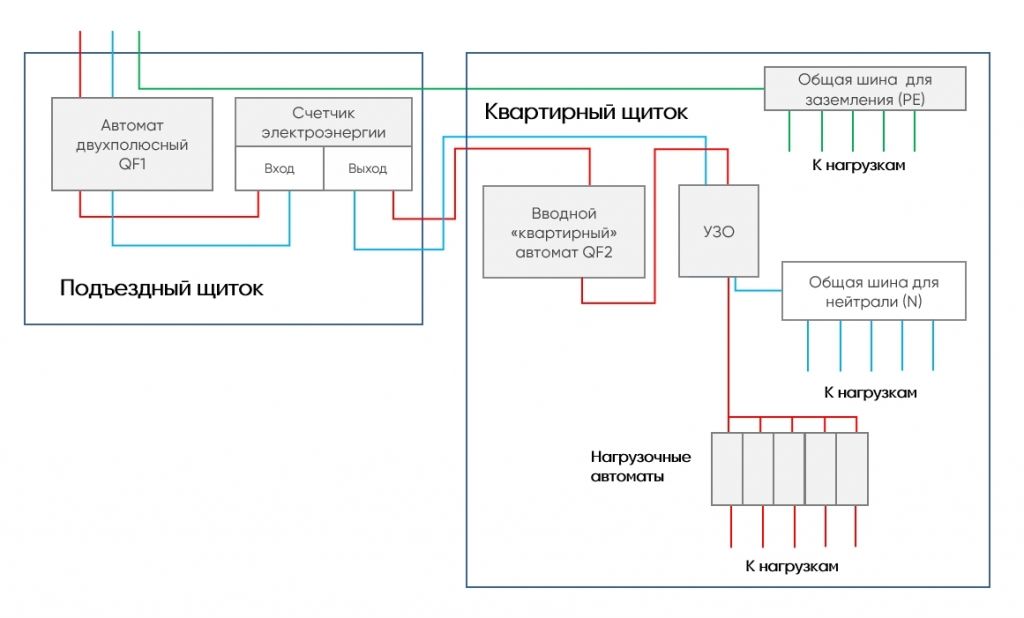

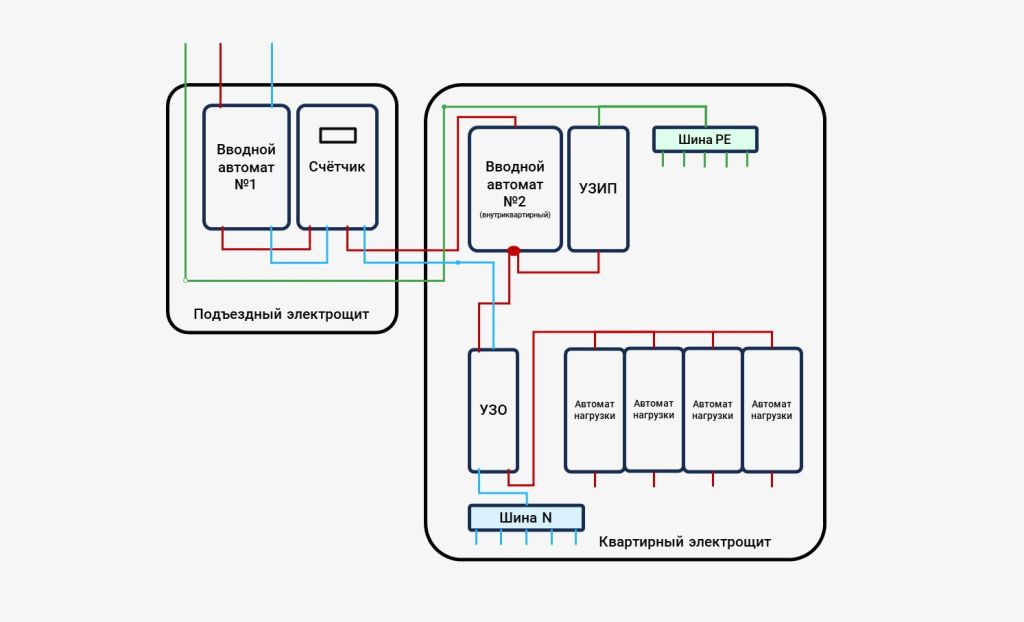

    Пусть схема проводки имеет следующий вид, как на рисунке 3.

    Рисунок 3 – Пример схемы электропроводки квартирной сети картинка

    В данном случае вход стабилизатора необходимо запитать от вводного «квартирного» автомата QF2, а выход соединить с входом УЗО.

  5. Обесточить сеть (для приведённой выше схемы – перевести двухполюсный автомат QF1 в положение «OFF»).
  6. Убедиться в отсутствии напряжения с помощью индикаторной отвертки или мультиметра.
  7. Замерить расстояния между клеммами стабилизатора и точками их подключения.

    8. В рассматриваемом случае такими точками будут:

    • для входных клемм – приходящая от счетчика «нейтраль» и автомат QF2;
    • для выходных клемм – вход УЗО («нейтраль» и «фаза»);
    • для клеммы заземления – шина «PE».

    Отметим, что в данном примере от «нейтрали» счетчика необязательно тянуть новый «кабель». Допустимо соединить уже проложенный с соответствующим кабелем стабилизатора. Для этого понадобится дополнительный клеммник, который можно смонтировать внутри распределительного щитка.

  8. Подготовить кабели, длина которых соответствует сделанным замерам, а сечение – параметрам стабилизатора и нагрузки. При необходимости оконцевать или загнуть токопроводящие шины (подробную инструкцию по выполнению данных действий и список требуемого инструмента можно найти в интернете).
  9. Подключить вход стабилизатора к питающей сети (через «нейтраль» от счетчика и автомат QF2), а контакт заземления к шине «РЕ».
    10. Обратите внимание! Подключение заземления обязательно. Большинство производителей запрещают эксплуатацию стабилизатора без заземляющего проводника!

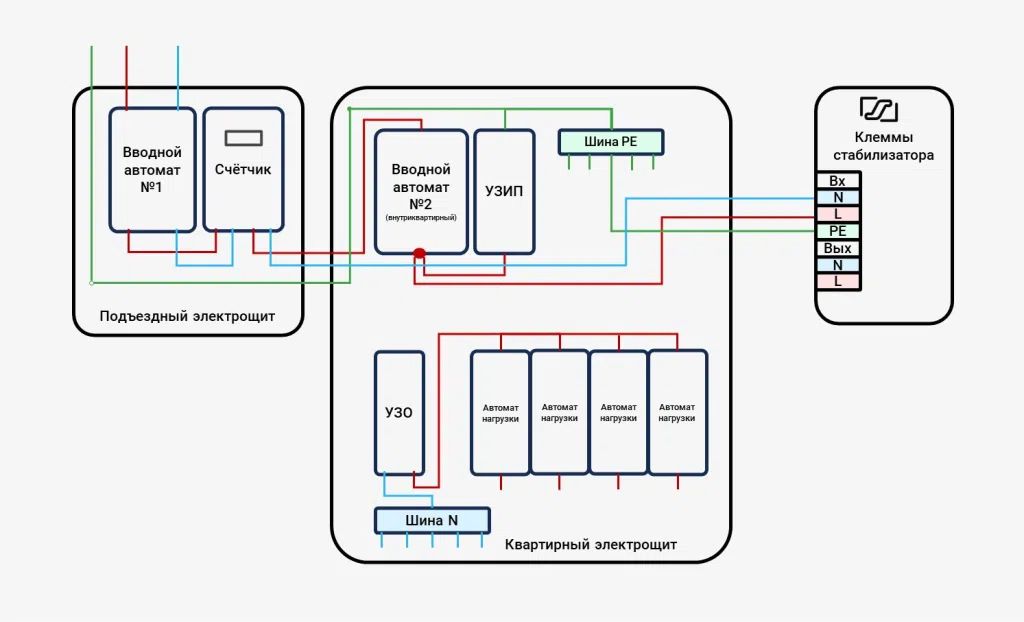

    Представленная на рисунке 3 схема примет вид, представленный на рисунке 4.

    Рисунок 4 – Пример схемы электропроводки квартирной сети со стабилизатором в процессе подключения картинка
    Важно! Размещайте фазный и нейтральный проводники, а также проводник заземления строго в соответствующих им клеммах. Общепринятое обозначение: L – фаза, N – нейтраль, РЕ – земля. Любая ошибка может привести как к сбоям в работе, так и к поломке стабилизатора и/или питаемого от него оборудования.
  10. Проверить надежность крепления кабелей, после чего включить напряжение в питающей сети (автомат QF1 – в положение «ON»).
  11. Запустить стабилизатор.
    12. Обратите внимание! Первый пуск осуществляется без нагрузки!
  12. Убедившись в исправности изделия, отключить его и затем снова обесточить сеть (в этот раз можно отключить автомат QF2).

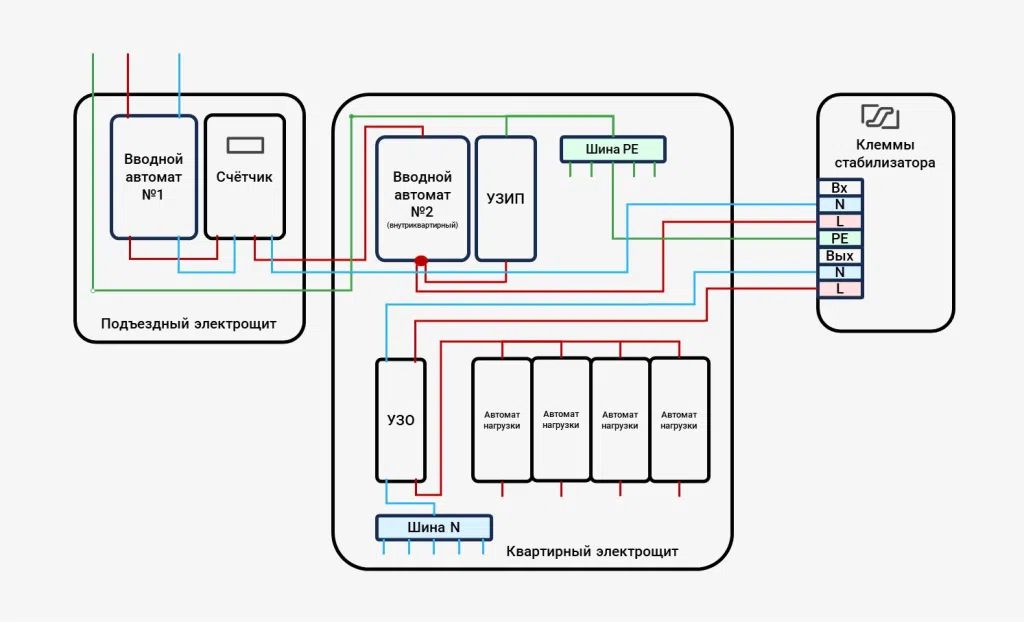

  13. Подключить нагрузку к выходу стабилизатора (через УЗО). Схема придёт к итоговому виду, изображенному на рисунке 5.
    14. Рисунок 5 – Пример схемы электропроводки квартирной сети со стабилизатором картинка
    Обратите внимание! В момент подключения УЗО и нагрузочные автоматы должны находится в положении «OFF».
  14. Проверить надежность крепления кабелей, после чего включить напряжение в питающей сети и запустить стабилизатор.
  15. Перевести УЗО и нагрузочные автоматы в рабочее положение.
    16. Важно! Рекомендовано поочередное включение нагрузок – от более мощных к менее мощным.

    При отсутствии перегрузки и прочих аварий стабилизатор подключен правильно. Квартирная сеть под защитой!

Обратите внимание! Если в рассматриваемом примере не было бы УЗО, то «фаза» с выхода стабилизатора подключалась бы напрямую к нагрузочным автоматам, а «нейтраль» – к шине «N» распределительного щитка.
Важно! Если заземляющий проводник нагрузки по каким-то причинам невозможно смонтировать на «земляную» шину распределительного щитка, то его можно подключить к клемме «РЕ» стабилизатора (вместе с кабелем, связывающим данную клемму с остальной цепью заземления).
Обратите внимание! Разводка вводного щитка разнится от квартиры к квартире, что неминуемо влияет на схему централизованного подключения стабилизатора. При возникновении любых вопросов, а также если вам не понятен любой из пунктов вышеприведённого алгоритма настоятельно рекомендуем проконсультироваться с квалифицированным специалистом! Не исключён вариант, при котором перед подключением стабилизатора придется провести реконструкцию всей домашней проводки!
