Не работает ИБП от генератора? Есть решение!

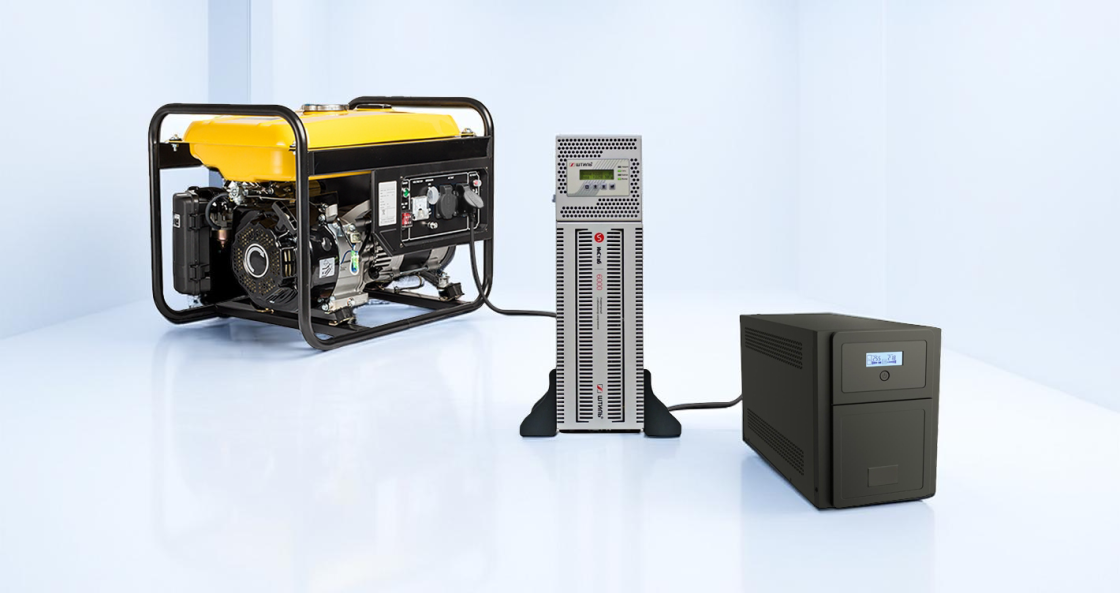

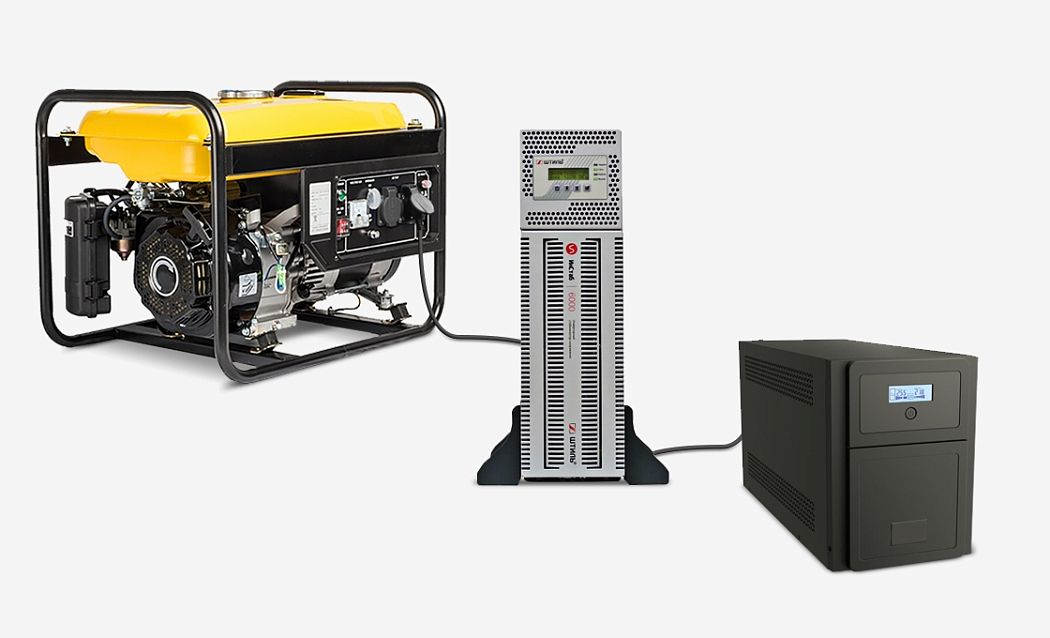

Стабилизатор IS1106RT для генератора картинка
18.11.2019

Публикуем еще одну статью о практическом применении наших инверторных стабилизаторов. В этот раз речь пойдет о модели IS1106RT – покупатель и пользователь Александр Пырсов рассказал нам о том, как данное устройство работает в серверном помещении и помогает стабилизировать процесс перехода электропитания на бензиновый генератор.

Александр, добрый день. Расскажите, пожалуйста, для чего вы приобрели стабилизатор напряжения, какие задачи требовалось решить?

Наша организация находится в районе со старым жилым фондом, и, видимо, из-за несовременного оборудования на подстанциях, довольно часто попадает под отключение электроэнергии.

Мы являемся головным подразделением для 7 филиалов, поэтому большинство сетевых сервисов располагается на оборудовании, размещённом в нашем серверном помещении. Его общее энергопотребление составляет 1,5 кВт. Обеспечение бесперебойного функционирования этого оборудования является обязательным условием, так как простои и внезапные отключения очень негативно сказываются на рабочем процессе всей организации.

Почему не удавалось организовать качественное электропитание вашей серверной?

При отключении электроэнергии питание серверной у нас осуществляется от резервного источника – бензинового генератора на 5 кВт, который автоматически включается при пропадании напряжения в основной сети. В промежуток времени, необходимый для запуска генератора, поддержка работоспособности серверного оборудования осуществляется за счет подключенного после генератора источника бесперебойного питания линейно-интерактивно типа.

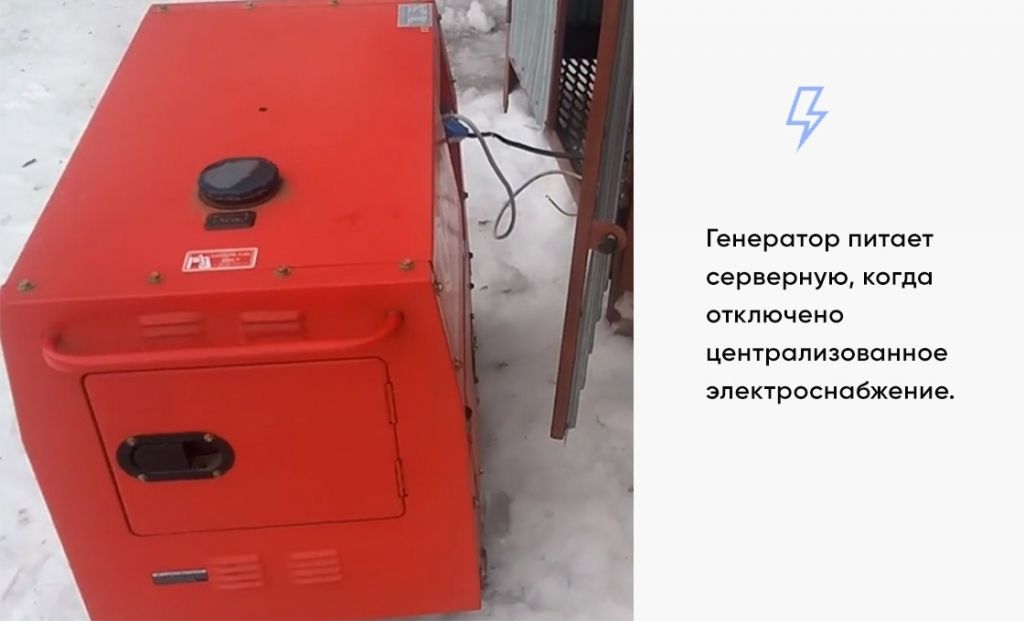

Резервный генератор картинка

Но, как выяснилось на практике, функционирует такая схема крайне нестабильно. Дело в том, что линейно-интерактивные ИБП и генератор не любят работать в одной связке. Я испробовал несколько моделей и везде картина одинакова: после запуска генератор, сопряженный с ИБП, начинает прыгать, как сумасшедший, то повышая, то понижая обороты и выдавая, соответственно, то 180, то 300 В. ИБП, в свою очередь, признает такое напряжение нерабочим и переключается на батареи. После этого генератор успокаивается и выдает ровное напряжение. ИБП видит допустимое входное напряжение и переключается с батарей обратно на генератор, что снова приводит к скачкам напряжения. В итоге ситуация повторяется и зацикливается.


Комментарий инженера ГК «Штиль»

Действительно, проблема совместной работы ИБП и генератора с двигателем внутреннего сгорания довольно распространена. Всё дело в том, что классический корректор входного коэффициента мощности (ККМ), применяемый в большинстве современных источников бесперебойного питания, может входить в резонанс с генератором, что приводит к описываемой Александром ситуации.

На практике влияние ККМ ИБП на генератор снижают либо путём подбора генератора с мощностью, значительно превышающей мощность ИБП, что достаточно затратно с экономической точки зрения, либо путём подключения дополнительной нагрузки к выходу генератора, что увеличивает расход топлива и не всегда удобно.

В оборудовании, выпускаемом компанией «Штиль», проблема взаимодействия ККМ и генератора решена за счет инновационного алгоритма работы ККМ, позволяющего нашим инверторным стабилизаторам и ИБП работать в единой связке практически с любым современным генератором.


Как вы пытались исправить ситуацию?

Несколько раз я попадал на моменты, когда ИБП и генератор синхронизировались и работали нормально, но это скорее исключение - где-то 1 раз из 10. Количество синхронизаций удалось немного увеличить, установив между генератором и ИБП релейный стабилизатор на 5 кВт, но периодически он отключался даже раньше, чем ИБП переходил в автономный режим.

Пока мы не поставили инверторный стабилизатор «Штиль», проблема решалась подключением к генератору статической нагрузки на 0,7 кВт – старой электрической плитки. Эта дополнительная нагрузка, как бы смешно она не выглядела со стороны, способствовала синхронизации генератора и ИБП.

Почему решили выбрать именно стабилизатор напряжения от ГК «Штиль»?

Во-первых, мне понравились хорошие отзывы об оборудовании. Во-вторых, я уже столько насмотрелся на продукцию Китая, что решил попробовать наше – российское. У нас никогда не экономили на толщине проводов и качестве пайки. Да и цена у модели была выгоднее зарубежных аналогов. Кроме того, имелась плата для удаленного администрирования с поддержкой протокола SNMP. Все это и склонило чашу весов при выборе стабилизатора напряжения в пользу продукции «Штиль».

Как вы подключали прибор, были какие-нибудь трудности?

Сложностей никаких не было. В нашей серверной простая схема подключения. Электропитание из города приходит в распределительный электрощит. Затем кабель уходит к генератору с блоком автоматического пуска. При пропадании напряжения в сети он автоматически включается и подает электричество на стабилизатор напряжения, затем питание поступает на ИБП и возвращается в щиток, с которого уже разводится по нагрузке – в стойки с оборудованием серверной.

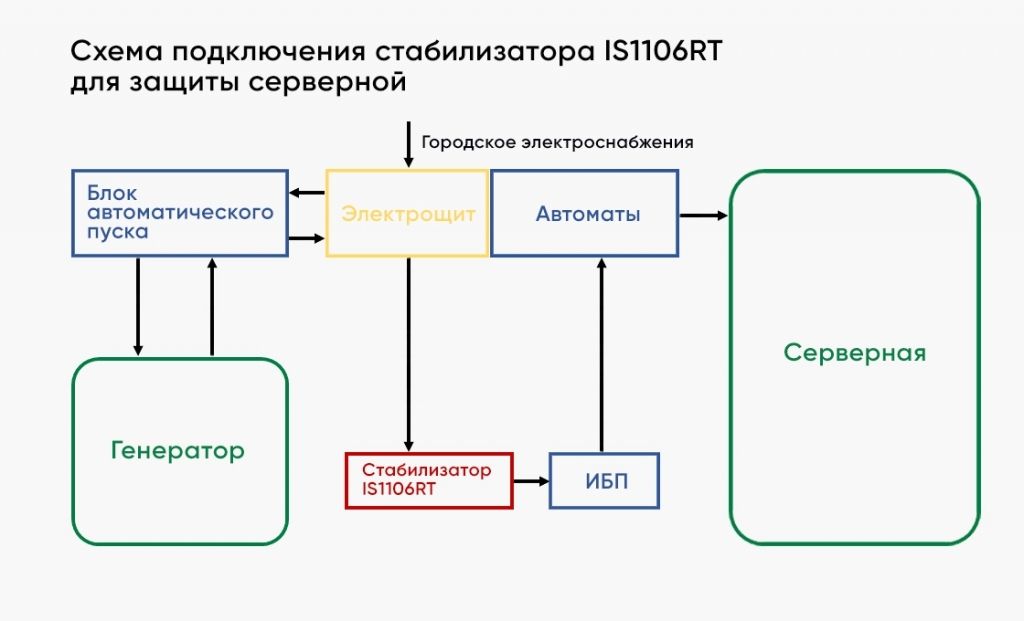

Схема подключения стабилизатора, генератора и ИБП картинка

К сети и нагрузке стабилизатор подключается через клеммную колодку. Самое главное тут завести провод в соответствующую ему клемму, и тогда проблем не будет.

Прибор мы приобрели вместе с платой для мониторинга работы по веб-интерфейсу. Плата легко вставляется в слот на задней панели стабилизатора. Затем установил программу «Shtyl device manager», чтобы отслеживать работу устройства на ПК.

Хочется отметить поворотную панель управления. При установке стабилизатора в стойку, она оказалась очень полезным решением.

Новый стабилизатор выравнивает выходное напряжение генератора, что благоприятно влияет и на ИБП, и на сам генератор, который теперь работает без скачков, чего раньше никогда не было. А в серверной – спокойствие, ничего не щелкает и не пищит. Это можно посмотреть в моих видеороликах.

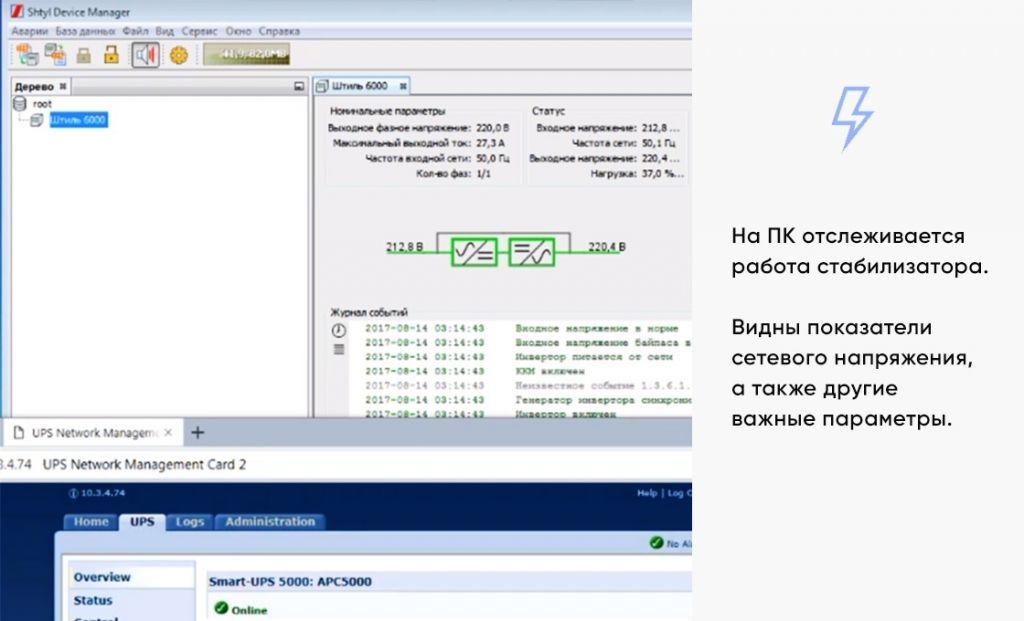

Мониторинг работы стабилизатора картинка

Система удаленного мониторинга отображает на ПК каждый параметр сети. От генератора на нагрузку идет стабильное напряжение без всяких скачков. Теперь связка приборов, обеспечивающих бесперебойное электропитания работает просто отлично.

Александр, спасибо вам за интересный рассказ. Желаем вам успехов!


Обзорные видеоролики Александра можно посмотреть здесь:

Видео подключения стабилизатора к генератору (часть 1)

Видео подключения стабилизатора к генератору (часть 2)
