Читатели, знакомые с принципом действия источников бесперебойного питания (ИБП) топологии онлайн, могут отметить сходство в работе: постоянное двойное преобразование, полностью исключающее задержку стабилизации.
Где применяются?
Изделия рассчитаны на использование в электросети с одной питающей фазой. Она может быть как проблемной (например, с хроническими отклонениями от нормы), так и нормальной (т.е. без характерных колебаний и искажений).
⇒ В электросети в любой момент могут произойти аварии. Достаточно оборвавшего провод порыва ветра или ошибки электрика, и годами не вызывавшее нареканий электропитание вдруг начинает «чудить», взлетая либо падая на десятки и даже сотни вольт.
Условие для их корректной работы – наличие в точке подключения переменного тока с соответствующей фазностью и значением.
Существует три основных сценария применения:
- локально, для защиты единственной нагрузки;
- локально, для защиты нескольких электроприборов;
- магистрально на всю сеть какого-то помещения или строения, например, загородного дома.
В третьем сценарии создается централизованная защита сразу всей работающей электротехники, сам же прибор подключается через распределительный щиток между вводным автоматом и конечными нагрузками (строго после счетчика электроэнергии).
⇒ Любые работы с электрическим щитком, в том числе и связанные с установкой централизованного стабилизатора, подразумевают наличие у выполняющего их человека базовых знаний электрики, а также навыков электромонтажа.
Защиту всей сети одним устройством получится обеспечить только в условиях ввода на 220 В.
Когда достаточно однофазного стабилизатора?
Однофазного стабилизатора достаточно, если защищаемая нагрузка подключается к сети 220/230 В и не требует трёхфазного питания. Это может быть один прибор, группа техники или вся однофазная сеть квартиры, дачи, офиса или частного дома.
В трёхфазной сети однофазный стабилизатор можно использовать только для отдельной фазы или отдельной группы однофазных потребителей. Например, его устанавливают на линию газового котла, насоса, холодильника, автоматики, роутера, видеонаблюдения или другой важной нагрузки.
Если нужно защитить все три фазы, применяют три однофазных стабилизатора – по одному на каждую фазу – либо подбирают трёхфазное решение. Выбор зависит от состава нагрузки, распределения потребителей по фазам и наличия оборудования с питанием 380/400 В.
Подробнее о выборе между одним трёхфазным стабилизатором, тремя однофазными моделями и схемой 3 в 1 можно прочитать в статье «Три однофазных стабилизатора для дома или один трёхфазный: что выбрать?».
С какой техникой могут работать?
Однофазный стабилизатор может работать с нагрузкой, рассчитанной на питание 220/230 В, если его мощности, диапазона входного напряжения, точности стабилизации и формы выходного сигнала достаточно для конкретного оборудования. При подборе важно учитывать не только номинальную мощность, но и пусковые токи насосов, холодильников, компрессоров и другой техники с электродвигателями.
Как подключаются?
Известно, что любая электрическая цепь 220 В состоит всего из двух рабочих проводников (фазного L и нулевого N) и одного защитного заземляющего (PE). Поэтому для подключения стабилизатора на 220 В (если говорить о мощном устройстве) достаточно присоединить эти проводники к его входным клеммам на корпусе, а защищаемый электроприбор подключить к выходным клеммам, не забыв о проводнике заземления.
Подключение маломощных моделей еще более легкий процесс, который не требует каких-то специальных знаний и выполняется обычным включением вилки в розетку. Аналогичным штепсельным соединением подключается и защищаемый электроприбор – к розетке, расположенной на панели.
Могут ли однофазные стабилизаторы применяться в трёхфазной сети?
Да, однофазный стабилизатор можно подключить к одной из фаз трёхфазной сети 380/400 В, если защищаемая нагрузка рассчитана на питание 220/230 В. В таком случае устройство будет стабилизировать напряжение только на выбранной фазе или на отдельной однофазной линии.
В трёхфазной сети однофазные стабилизаторы используют в двух основных сценариях:
- один однофазный стабилизатор – для локальной защиты отдельной группы однофазной нагрузки;

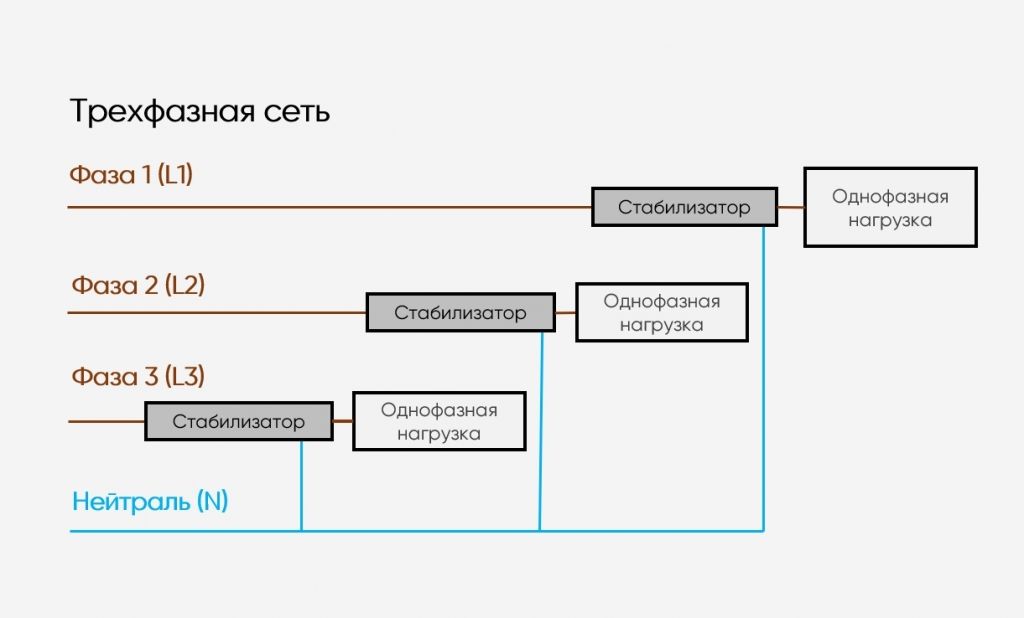

- три однофазных стабилизатора – для защиты однофазных потребителей, распределённых по трём фазам.
⇒ Для централизованной защиты всех трёх фаз используют три однофазных стабилизатора, трёхфазную модель или решение 3 в 1 – в зависимости от состава нагрузки и схемы электросети.
Если в доме или на объекте есть оборудование с питанием 380/400 В, обычный однофазный стабилизатор для него не подходит. В таком случае рассматривают трёхфазный стабилизатор или другое решение, рассчитанное на конкретную схему подключения.
|
Ситуация
|
Какой вариант рассмотреть
|
|
Сеть 220/230 В, один прибор или группа техники
|
Один однофазный стабилизатор
|
|
Сеть 220/230 В, нужно защитить весь дом или квартиру
|
Один однофазный стабилизатор подходящей мощности
|
|
Сеть 380/400 В, нужно защитить одну важную линию
|
Один однофазный стабилизатор на выбранную фазу
|
|
Сеть 380/400 В, вся нагрузка однофазная и распределена по фазам
|
Три однофазных стабилизатора
|
|
Сеть 380/400 В, есть трёхфазное оборудование
|
Трёхфазный стабилизатор или другое решение по схеме объекта
|
|
Сеть 380/400 В, есть мощная однофазная нагрузка
|
Стабилизатор 3 в 1
|
⇒ Однофазный стабилизатор нельзя подключать одновременно к двум фазам трёхфазного ввода. Также важно следить за равномерным распределением однофазной нагрузки по фазам, чтобы не создавать перекос.
Все виды допустимых и недопустимых подключений отображены на рисунках ниже.
Подключать потребителей с питанием 220 В к трехфазной сети необходимо равномерно, то есть с одинаковым распределением нагрузок по всем линиям (настолько, насколько это возможно). Нарушение нагрузочного баланса может спровоцировать перекос фаз – аварийную ситуацию способную вызвать поломку включенных в электросеть потребителей.
Чем отличается однофазный тип стабилизаторов от других видов?
Однофазный стабилизатор имеет однофазный вход и однофазный выход, поэтому работает от одной питающей фазы и используется с нагрузкой 220/230 В. Трёхфазные стабилизаторы работают от трёх фаз и применяются в сетях 380/400 В, когда нужно сохранить трёхфазное питание или защитить смешанную нагрузку, подключённую к разным фазам.
⇒ Стабилизаторы конфигурации 3 в 1 (вход 380 В, выход 220 В) подключаются к трёхфазной сети, но на выходе выдают однофазное напряжение 220/230 В. Они подходят для мощной однофазной нагрузки, но не заменяют трёхфазный стабилизатор для оборудования с питанием 380/400 В.
Все ли однофазные стабилизаторы одинаковы?
Нет, устройства значительно различаются. В первую очередь выходной мощностью, указывающей на максимальное энергопотребление допустимой к подключению нагрузки, и типом, от которого зависит эффективность их работы.
Кроме того, они различаются и по другим параметрам, которые важно учитывать при подборе. Сведём их в общую таблицу.
|
Характеристика
|
Физический смысл
|
Практическое значение
|
|
Номинальное выходное напряжение
|
Величина, к которой приводится фактическое значение
|
Таким сигналом и будет питаться нагрузка
|
|
Скорость срабатывания или быстродействие
|
Промежуток времени, затрачиваемый на нейтрализацию сетевого скачка напряжения
|
С ростом быстродействия уменьшается вероятность негативного влияния сетевых скачков на подключенную нагрузку
|
|
Диапазон стабилизации
|
Предельные сетевые значения (наименьшее и наибольшее), которые можно привести к номинальной величине
|
Границы допустимых сетевых колебаний
|
|
Точность
|
Погрешность стабилизации
|
Измеряется в процентах и отражает расхождение между номинальным и реальным напряжением, поданным на выход. С увеличением точности расширяется спектр допустимых к подключению изделий
|
|
Форма выходного сигнала
|
Соответствие выходного напряжения синусоидальной форме
|
Некоторой технике требуется питающий сигнал с синусоидальной формой, поэтому неспособность постоянно его выдавать может сузить область применения
|
|
Габариты и конструктивное исполнение
|
Размеры корпуса и конструктивное исполнение
|
Определяют способ установки и указывают на количество необходимого места
|
Помимо всех вышерассмотренных параметров модели могут также отличаться уровнем аварийной защиты, а ещё средствами мониторинга и индикации. Правильно подобрать оборудование поможет только учёт всех перечисленных свойств.
Типы однофазных стабилизаторов
Встречаются устройства четырёх видов: электромеханические (называются еще сервоприводными), релейные, электронные (могут обозначаться как симисторные или тиристорные) и инверторные. Рассмотрим подробнее их особенности и определим, какой лучше.
Электромеханические
Преобразование и коррекция в них выполняется автотрансформатором тороидальной формы. Поступающий на автотрансформатор сигнал контролируется электронной схемой, которая при его отклонении подает управляющее воздействие на электродвигатель (сервопривод).
Сервопривод – это электродвигатель, который приводит в движение токосъемные графитовые щетки: они скользят по виткам катушки автотрансформатора и снимают вторичное напряжение.
Разное количество задействованных витков обмотки автотрансформатора при размещении щеток в определенных его сегментах даст разный коэффициент трансформации, понижая или повышая напряжение до значения нормы.
Электромеханические стабилизаторы точны и не искажают сетевую синусоиду, но их ахиллесова пята – невысокая скорость срабатывания.
|
Преимущества
|
Недостатки
|
- Высокая точность стабилизации (снятие напряжения с любого витка обмотки).
- Плавность регулировки.
- Высокий КПД.
- Стойкость к перегрузкам.
- Невысокая стоимость.
|
- Подверженность к механическим поломкам и износу узла сервопривода, необходимость проведения регулярного обслуживания, замены токосъемных щеток.
- Низкая скорость реагирования.
|
Релейные
Преобразование в этих устройствах выполняется также автотрансформатором. Особенностью является только снятие вторичного напряжения не с витков катушки, а через выводы (отпайки от обмотки), каждому из которых соответствует свой коэффициент трансформации. На каждом таком выводе установлены силовые реле, которые переключают питание подключенных потребителей на определенную секцию обмотки, в зависимости от уровня входного сигнала.
Популярность «релейников» объясняется невысокой стоимостью и относительной простотой конструкции. Если говорить о сугубо технических характеристиках, то релейные стабилизаторы далеко не самые лучшие в своем классе. Во-первых, из-за значительной погрешности, а во-вторых, из-за ступенчатых искажений, вносимых в форму выходного сигнала при каждом срабатывании.
|
Преимущества
|
Недостатки
|
- Отсутствие сервопривода и подвижной контактной системы.
- Высокая скорость стабилизации.
- Высокая надежность работы.
- Широкий диапазон рабочих температур.
- Невысокая цена.
|
- Низкая точность коррекции.
- Ступенчатость регулирования.
- Возможно кратковременное пропадание питания при переключении реле.
|

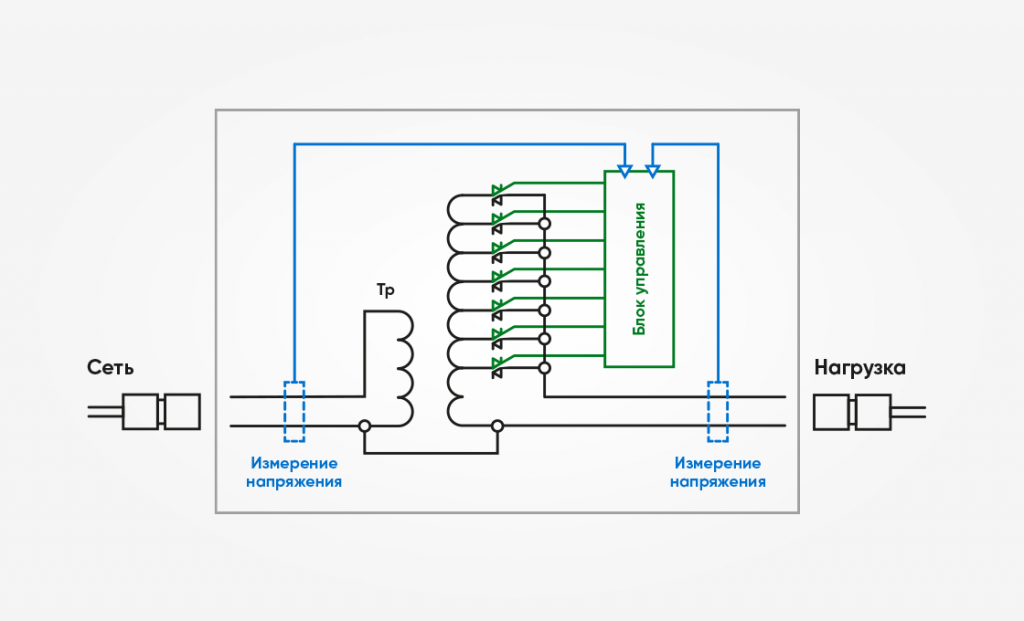

Электронные
Принцип их работы во многом схож с релейными. Они отличаются только способом коммутации выходного напряжения с отводов автотрансформатора. Применение силовых ключей вместо реле и дало название этим стабилизаторам. В зависимости от используемых полупроводниковых ключей различают симисторные и тиристорные подвиды.
Технические показатели электронных стабилизаторов можно считать неплохими, но не эталонными.
|
Преимущества
|
Недостатки
|
- Высокое быстродействие.
- Неплохая плавность регулирования на выходе (достигается увеличением количества силовых ключей).
- Точность коррекции.
- Бесшумность работы.
- Надежность в эксплуатации (полное отсутствие механических узлов исключает их износ и выход из строя).
- Способность работать при отрицательной температуре.
|
- Невысокая стойкость к перегрузкам (при значительном превышении мощности нагрузки возможен выход силовых ключей из строя).
- Ступенчатость регулирования.
- Высокая стоимость.
|

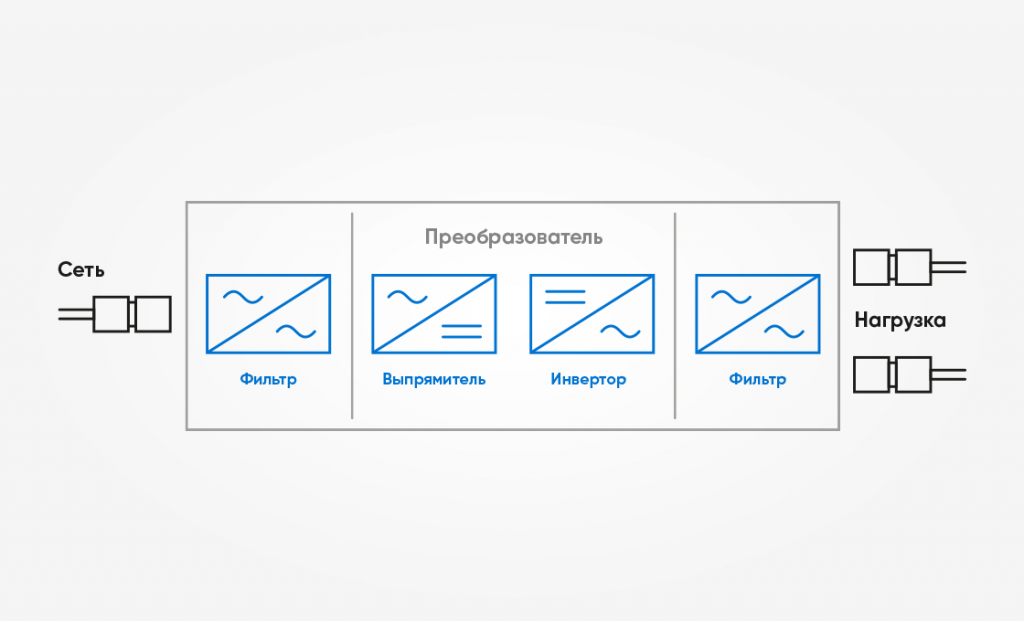

Инверторные
Используя передовой бестрансформаторный способ двойного преобразования, они превосходят многие аналоги по ключевым техническим характеристикам.
Технология двойного преобразования предполагает две стадии работы. Переменное напряжение, проходя через частотный фильтр, преобразуется выпрямителем в постоянное и скапливается на пластинах конденсаторов. Далее из него инвертором формируется переменный сигнал с эталонным значением и формой.
Этот принцип действия полностью исключает влияние проблем питающей сети, обеспечивая качественное электропитание, подходящее для большинства бытовых, коммерческих и чувствительных электронных нагрузок при правильном подборе по мощности и условиям эксплуатации.

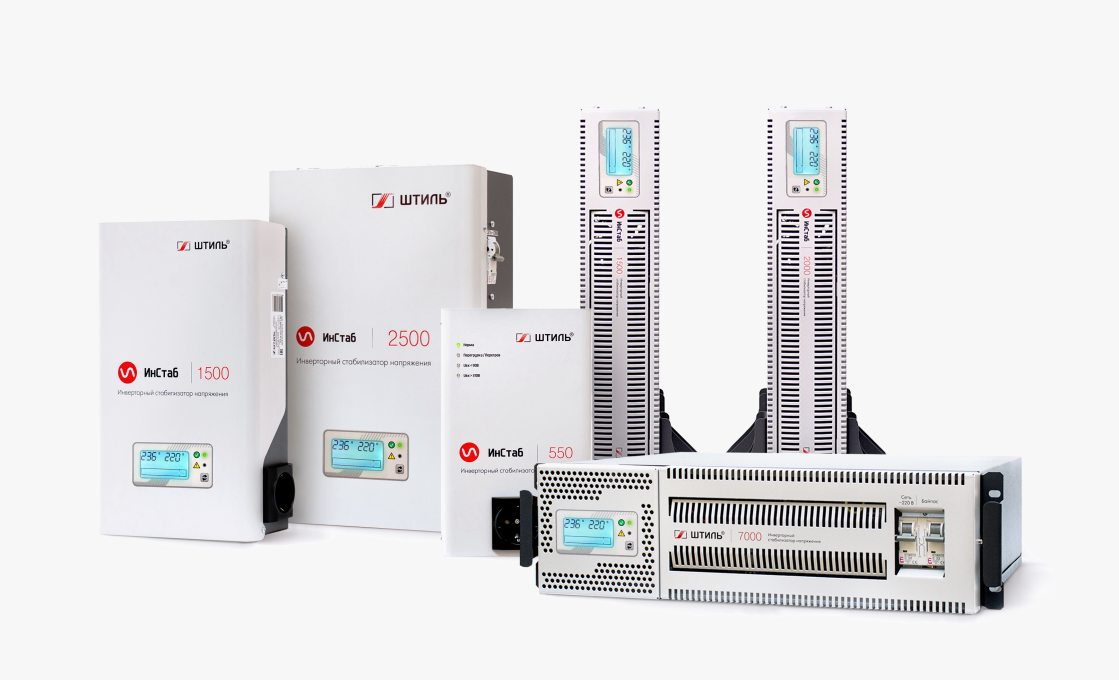

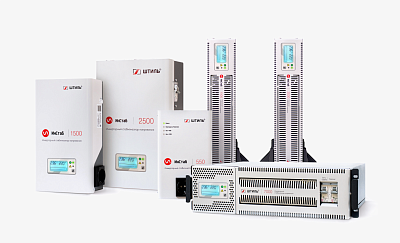

Инверторные стабилизаторы «Штиль»:
- моментально срабатывают – реагируют на отклонения напряжения без задержки – 0 мс;
- создают чистую синусоидальную форму выходного напряжения (постоянно) – не искажают форму входного напряжения, а улучшают её;
- имеют максимальный диапазон высокоточной стабилизации – приводят к норме даже критические скачки и просадки напряжения.
|
Преимущества
|
Недостатки
|
- Мгновенное быстродействие.
- Высокая точность стабилизации.
- Чистая синусоида на выходе даже при значительно модифицированной на входе.
- Полное подавление коммутационных, импульсных и высокочастотных помех.
- Широкий диапазон стабилизации.
- Высокий КПД.
|
- Сравнительно высокая стоимость.
|
Как выбрать однофазный инверторный стабилизатор «Штиль»?
При подборе однофазного решения из линейки производителя «Штиль» рекомендуем убедиться, что:
- защищаемая нагрузка рассчитана на питание 220/230 В, а точка подключения является однофазной линией;
- его выходная мощность превышает на 20-30% потребляемую мощность электротехники, которую планируется подключить. Такой запас необходим, чтобы компенсировать потерю мощности при просадках ниже 165 В;

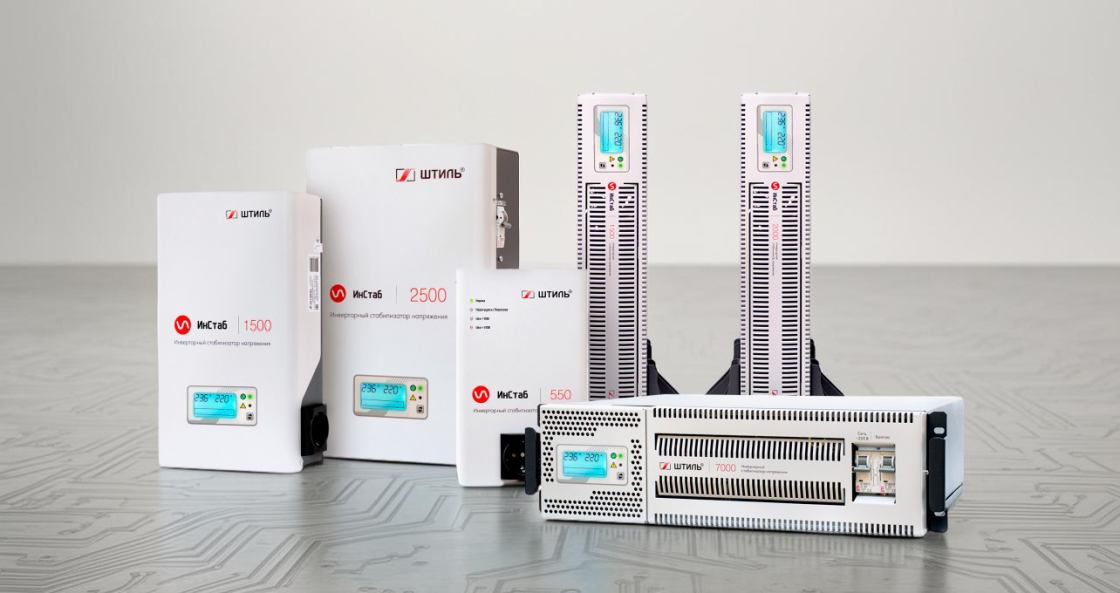

- форм-фактор (настенный, напольный/настольный или стоечный) такой, что достаточно пространства для корректного размещения на месте установки;
- уровень шума соответствует принятым нормам на месте установки. Абсолютно бесшумными являются изделия с конвекционной (безвентиляторной) системой охлаждения. Модели с комбинированным (конвекционным/вентиляторным) или принудительным (полностью вентиляторным) охлаждением подойдут для локаций, где нет жестких требований к этому параметру.
Ниже представлен видеообзор популярных однофазных настенных стабилизаторов напряжения серии «ИнСтаб» – IS5000 и IS7000. Эти модели используют для защиты мощной однофазной нагрузки в сети 220/230 В: отопительного оборудования, насосов, кухонной техники, бытовых приборов или группы ответственных потребителей.
IS5000 мощностью 5 кВА / 4,5 кВт подходит для целенаправленной защиты одного мощного прибора или группы оборудования, например системы отопления со скважинным насосом, холодильного оборудования или кухонной техники.
IS7000 мощностью 7 кВА / 5,5 кВт можно использовать для более мощной однофазной нагрузки: группы бытовых приборов, инженерного оборудования или однофазной сети небольшого дома при соответствующем расчёте мощности. В трёхфазной сети такие стабилизаторы устанавливают только на отдельную фазу; для защиты всех трёх фаз применяют три однофазных стабилизатора или трёхфазное решение.
Подбирать однофазный стабилизатор «Штиль» необходимо с учётом мощности нагрузки, типа сети, места установки и требований к уровню шума. За консультацией можно обратиться к специалистам компании «Штиль» в онлайн-чате или через форму подбора.
Что проверить перед установкой однофазного стабилизатора в трёхфазной сети: комментарий эксперта
Перед установкой однофазного стабилизатора в сети 380/400 В важно определить, какая именно линия будет защищаться и какие потребители подключены к этой фазе. Ошибка на этом этапе может привести к перегрузке одной фазы, перекосу нагрузки или отсутствию защиты для части оборудования.
Если однофазный стабилизатор ставится на приоритетную группу, нужно заранее отделить эту группу в электрощите и проверить её суммарную мощность. Если используются три однофазных стабилизатора, важно оценить распределение потребителей по фазам, чтобы каждая модель была подобрана по своей нагрузке.
Для объектов с трёхфазной нагрузкой однофазный стабилизатор не является заменой трёхфазного решения. Поэтому перед установкой нужно проверить не только напряжение сети, но и схему подключения оборудования, вводной автомат, распределение линий и наличие потребителей 380/400 В.
Андрей Новиков,
Ведущий инженер ГК «Штиль»
1. Что такое однофазный стабилизатор напряжения?
Однофазный стабилизатор – это устройство для сети 220/230 В, которое корректирует входное напряжение и подаёт на нагрузку стабильное питание. Его используют для защиты отдельных приборов, группы техники или всей однофазной сети.
2. Когда нужен однофазный стабилизатор?
Он нужен, если оборудование подключается к одной фазе 220/230 В и чувствительно к скачкам, просадкам или нестабильному напряжению. Однофазные модели применяют для бытовой техники, котлов, насосов, холодильников, электроники, офисного и телекоммуникационного оборудования.
3. Можно ли использовать однофазный стабилизатор в трёхфазной сети?
Да, но только на одной фазе или для отдельной однофазной линии. Один однофазный стабилизатор не защищает всю трёхфазную сеть. Для защиты всех фаз можно использовать три однофазных стабилизатора или трёхфазное решение.
4. Можно ли подключить однофазный стабилизатор к двум фазам?
Нет. Однофазный стабилизатор рассчитан на питание от одной фазы и нейтрали. Подключение одновременно к двум фазам трёхфазной сети недопустимо.
5. Подходит ли однофазный стабилизатор для трёхфазного оборудования?
Нет. Для оборудования с питанием 380/400 В нужен трёхфазный стабилизатор или другое решение, рассчитанное на трёхфазную нагрузку. Однофазный стабилизатор подходит только для нагрузки 220/230 В.
6. Чем однофазный стабилизатор отличается от трёхфазного?
Однофазный стабилизатор работает с одной фазой 220/230 В. Трёхфазный стабилизатор работает с сетью 380/400 В и сохраняет на выходе три фазы. Его выбирают, если есть трёхфазная нагрузка или нужно защитить всю трёхфазную сеть.
7. Какие бывают однофазные стабилизаторы?
По типу регулирования встречаются электромеханические, релейные, электронные и инверторные однофазные стабилизаторы. Они отличаются скоростью реакции, точностью стабилизации, диапазоном входного напряжения, формой выходного сигнала, уровнем шума и стоимостью.
8. Как выбрать однофазный стабилизатор по мощности?
Нужно рассчитать суммарную мощность нагрузки, которая будет подключена к стабилизатору, учесть пусковые токи оборудования с электродвигателями и добавить запас 20–30%. После этого подбирают модель с подходящей активной и полной выходной мощностью.
9. Можно ли поставить один однофазный стабилизатор на весь дом?
Да, если дом подключён к однофазной сети 220/230 В и мощности стабилизатора хватает на всю нагрузку. Если дом подключён к трёхфазной сети, один однофазный стабилизатор можно использовать только для отдельной фазы или группы однофазной нагрузки.
10. Какой тип однофазного стабилизатора лучше?
Выбор зависит от нагрузки и качества сети. Инверторные модели обеспечивают высокую точность, мгновенную реакцию и чистую синусоидальную форму выходного напряжения. Для менее чувствительной нагрузки могут использоваться и другие типы, если их характеристик достаточно для конкретных условий.
