Шум от стабилизатора напряжения. Основные причины.
Практически все стабилизаторы напряжения во время своей работы издают шум (некоторые приборы меньше, некоторые больше), его характер и громкость зависят от типа устройства и особенностей его функционирования.
Разберем основные источники шума в стабилизаторе.
| Источник шума | Описание |
| 1. Автотрансформатор |
Все стабилизаторы напряжения, в схеме которых задействован автотрансформатор (феррорезонансные, электромеханические, релейные, тиристорные и симисторные модели), во время своей работы издают специфический гул. Его источником является сам трансформатор, а громкость зависит от отклонения значения входного напряжения от номинала и степени загруженности. |
|---|---|
| 2. Подвижный токосъемный контакт | В состав электромеханических стабилизаторов входит токосъёмный контакт (ролик), приводимый в движение специальным сервоприводом. Связка этих двух механизмов при своем срабатывании издает достаточно громкий жужжащий звук, из-за которого стабилизаторы данного типа считаются наиболее шумными. |
| 3. Коммутационные процессы |
У ряда стабилизаторов напряжения шум во время работы возникает из-за происходящих внутри прибора коммутационных процессов. Речь в первую очередь о релейных устройствах, которые издают специфические щелчки. Это связано со срабатыванием блока силовых электронных реле при коррекции входного напряжения. Если сеть относительно стабильна и напряжение меняется нечасто, то щелчки стабилизатора будут не сильно заметны. В противном же случае, при наличии частых срабатываний, звук от релейного стабилизатора может серьёзно раздражать. Тиристорные и симисторные стабилизаторы имеют схожий по принципу работы блок, реализованный, однако, на базе не реле, а полупроводниковых электронных ключей, что позволяет значительно уменьшить звук от его срабатывания. |
| 4. Система охлаждения | В стабилизаторах средней и малой мощности в основном используется бесшумная конвекционная (иначе естественная или безвентиляторная) система охлаждения. Охлаждение на основе вентиляторов-кулеров применяется в однофазных и трехфазных изделиях с большой выходной мощностью, так как при значительной нагрузке появляется необходимость отвода тепла от компонентов их силовой части. При большой скорости вращения такие вентиляторы могут издавать шум, превышающий 60 дБ, но в бытовых помещениях подобные устройства используются не часто. |
Бесшумные инверторные стабилизаторы от ГК «Штиль»
Российский производитель систем электропитания ГК «Штиль» выпускает широкую линейку бесшумных и малошумных инверторных стабилизаторов напряжения серии «ИнСтаб».
В данных устройствах отсутствует автотрансформатор и какие-либо подвижные детали. Вместо них используются статические преобразователи: инвертор и выпрямитель – которые во время своей работы не издают никаких звуков. Поэтому шум от инверторных стабилизаторов напряжения, обладающих конвекционной системой охлаждения, не превышают обычного бытового фона и их спокойно можно устанавливать в жилом помещении.
Инверторные стабилизаторы «Штиль» средней мощности снабжаются вентиляторами, однако работа их системы охлаждения комбинированная. В обычном режиме устройство охлаждается конвекционным способом (благодаря естественной циркуляции воздуха), а вентиляторы включаются поэтапно и только тогда, когда температура внутреннего радиатора достигнет критической отметки.
В инверторных стабилизаторах напряжения применяется уникальный принцип коррекции напряжения – двойное бесступенчатое преобразование: сначала сетевое напряжение преобразуется в постоянное, а затем генерируется обратно в переменное. Такой рабочий алгоритм существенно расширяет технические возможности инверторных устройств по сравнению с другими типами стабилизаторов.
В частности стабилизаторы «Штиль» обеспечивают:
- мгновенную реакцию на колебания сетевого напряжения (нейтрализация за 0 мс);
- стабилизацию входного напряжения в расширенном диапазоне (от 90 до 310 В);
- непрерывное питание подключенной нагрузки напряжением с максимальной точностью (±2%) и идеальным синусом (во всем диапазоне придельных отклонений питающей сети);
- бесперебойное электроснабжение подключенных приборов при кратковременном пропадании сетевого напряжения (до 200 мс).
Модели бесшумных стабилизаторов «Штиль»

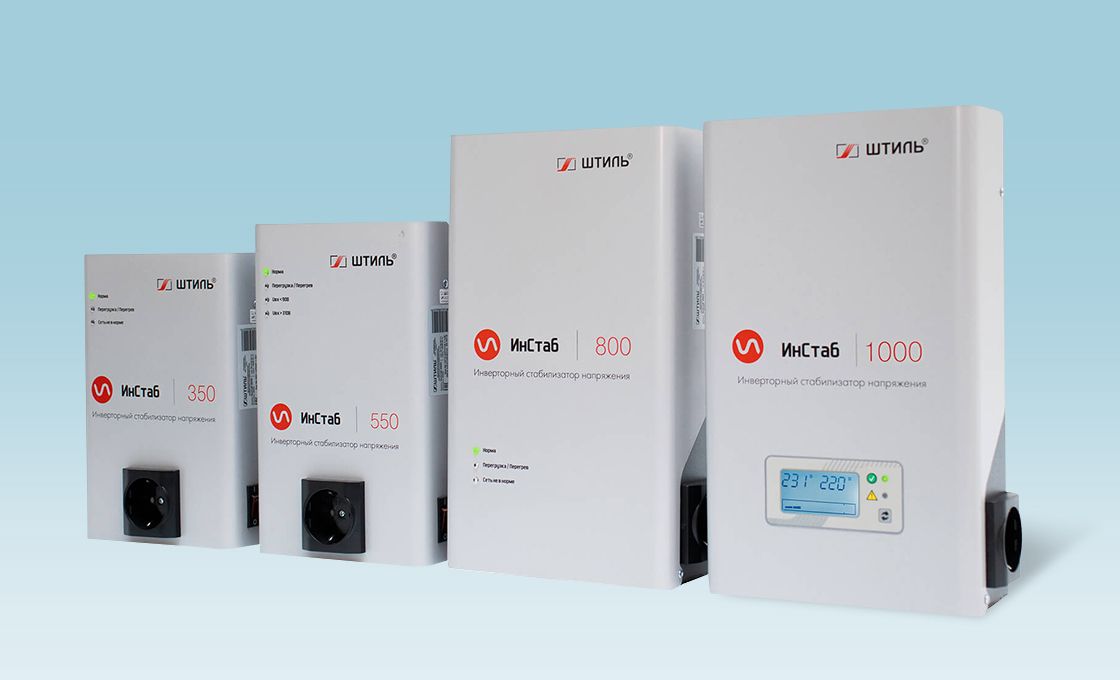

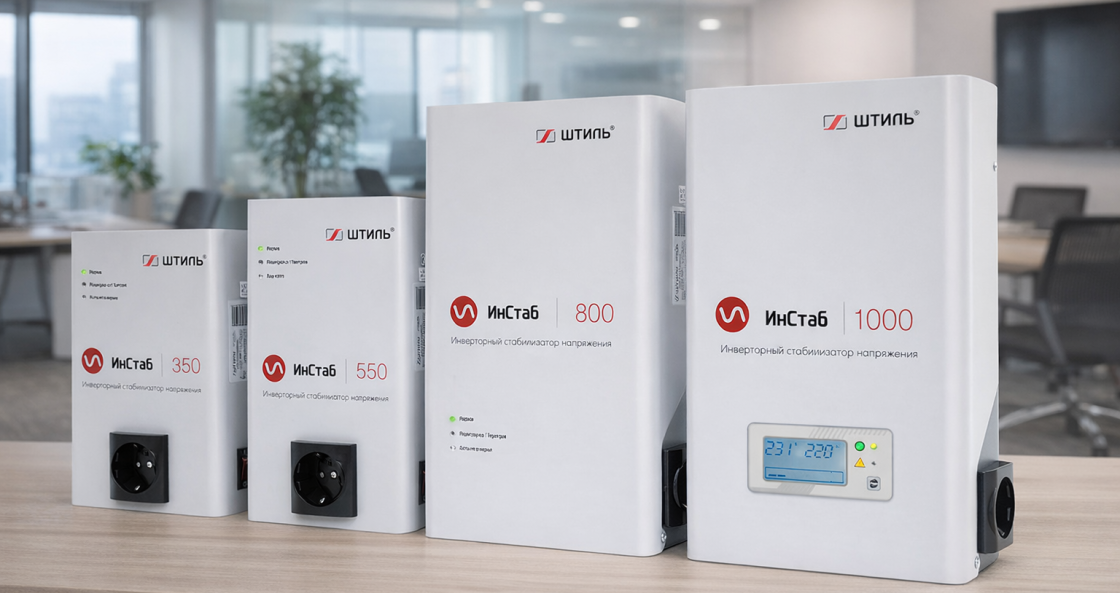

Среди инверторных стабилизаторов напряжения «Штиль» абсолютно бесшумными являются настенные модели с выходной мощностью от 0,35 до 1 кВА:
- IS350 (350 ВА/300 Вт);
- IS550 (550 ВА/400 Вт);
- IS800 (800 ВА/600 Вт);
- IS1000 (1000 ВА/800 Вт).

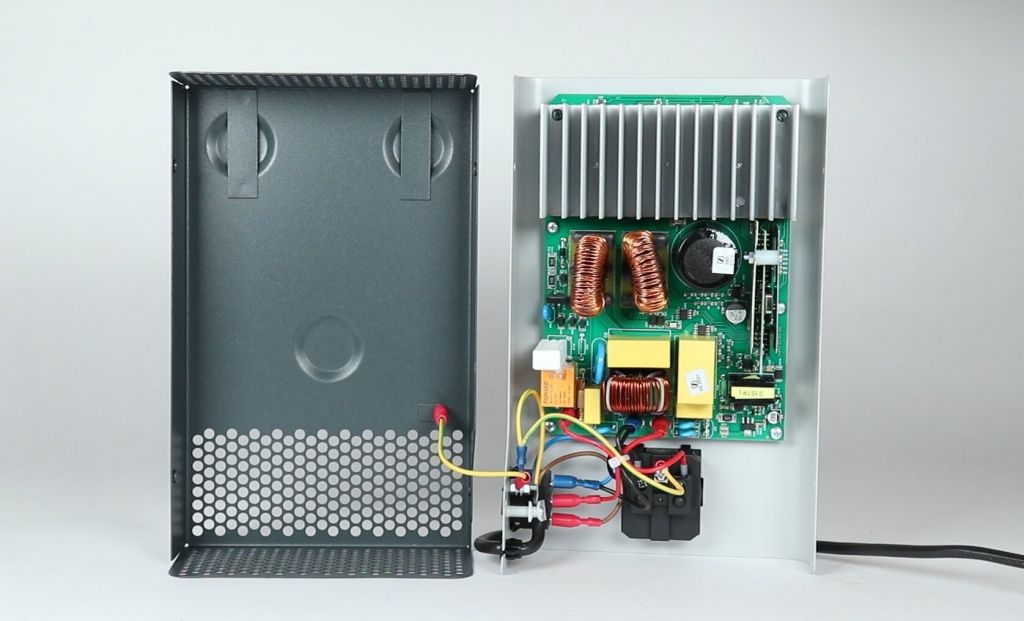

Их охлаждение выполняется конвекционным (безвентиляторным) способом: вместо вентилятора внутри корпуса установлен специальный охлаждающий радиатор. Во время работы прибора нагретый внутренний воздух поднимается вверх и выводится из его корпуса. При этом вентилятор не требуется, за счет этого снижается масса изделия.
Отметим, что естественное конвекционное охлаждение является не только полностью бесшумным, но и наиболее экономичным и эффективным способом отвода тепла от его корпуса. Кроме того, данный способ исключает принудительное попадание пыли внутрь устройства.
Модели малошумящих стабилизаторов «Штиль»

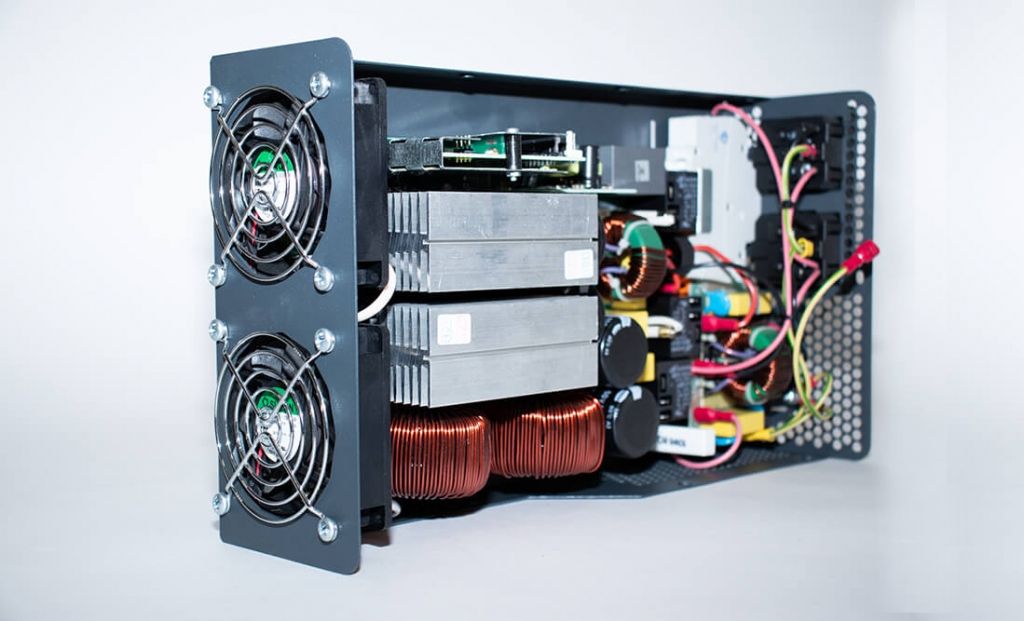

В настенных инверторных стабилизаторах мощностью от 1,5 до 20 кВА установлена комбинированная система охлаждения (конвенционная/вентиляторная). Она работает следующим образом:
- когда внутренняя температура устройства менее 50 °C, охлаждение выполняется с помощью радиатора;
- при повышении температуры более 50 °C к охлаждению подключаются вентиляторы (в моделях от 7 кВА их включение выполняется не сразу, а поэтапно, в зависимости от уровня нагрузки).
При благоприятных температурных условиях устройства будут работать абсолютно бесшумно (на температуру внутреннего радиатора влияют температура в помещении и качество воздухообмена, а также мощность подключенной нагрузки).

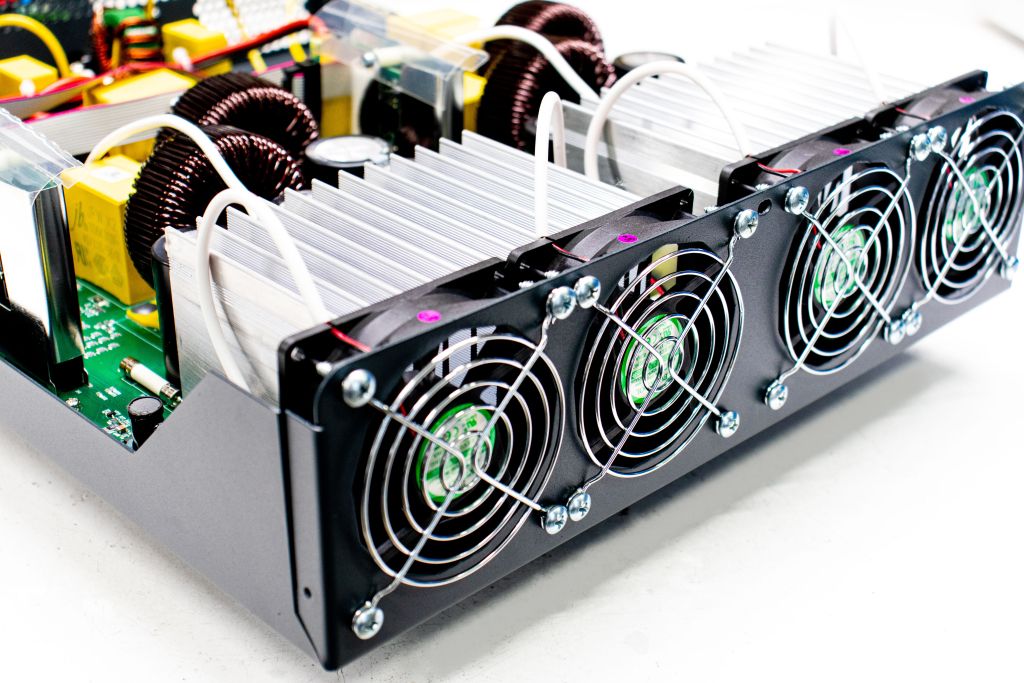

Однофазные стабилизаторы IS1000RT-IS20000RT универсального исполнения, IS3106RT-IS3120RT конфигурации 3 в 1 и трехфазные модели IS3306RT-IS3320RT оснащены принудительной системой охлаждения. Её работа основана на малошумных кулерах, имеющих адаптивный режим работы. Обороты вентиляторов ускоряются при повышении внутренней температуры устройства. При достижении максимальной скорости вращения шум от вентиляторов может быть сопоставим с работой бытового кондиционера.
Если ваш инверторный или электронный стабилизатор напряжения издает сильный гул или треск, то скорее всего возникла нештатная ситуация и для её решения требуется обратиться в сервисный центр.
