Нужен ли стабилизатор напряжения в квартире?
Если для частного дома и дачи стабилизатор нужен практически всегда, то с городскими квартирами все не так однозначно:
- во-первых, удаленность многоквартирных домов от электростанций меньше, следовательно, критически низкие показатели напряжения встречаются реже, чем за городом;
- во-вторых, сильные сетевые перепады в городе скорее исключение, чем правило.
Наличие колебаний напряжения легко определить «невооруженным глазом». Помехи в динамиках и на экранах видеовоспроизводящих устройств, мигание лампочек, изменение звука работы холодильника или стиральной машины явно дают понять, что необходим стабилизатор напряжения.
Если подобных признаков не наблюдается, можно ли быть уверенным в отсутствии перепадов сетевого напряжения и безопасности своего оборудования? К сожалению, нет. Небольшие колебания в сети могут не проявляться зрительно, но медленно «подтачивать» электронную начинку современной бытовой техники, пагубно сказываясь на её долговечности и производительности.
Поломка электроприборов, вызванная некачественным электропитанием, не попадает под гарантийный ремонт и оплачивается пользователем самостоятельно.
Проверить свою электросеть на предмет качества поступающей из неё электроэнергии можно прибегнув к помощи электрика или самостоятельно. Достаточно, используя мультиметр, измерить напряжение в розетке во время минимального потребления (например, в разгар рабочего дня) и во время максимальной загрузки (утром, вечером или в выходные).

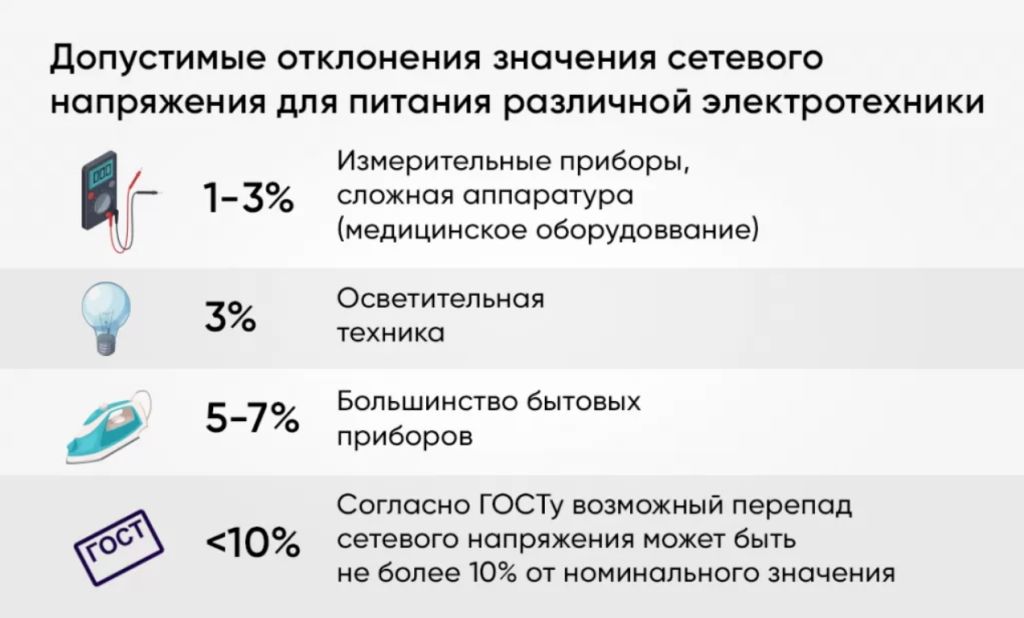

Полученные данные следует сравнить с показателями допустимых отклонений, которые не должны превышать 10% от номинального напряжения:
- для сетей 230 В – не менее 207 В и не более 253 В;
- для сетей 220 В – не менее 198 В и не более 242 В.
Если измеренное напряжение находится в установленных пределах – стабилизация не требуется, за исключением оборудования, нуждающегося в электропитании, качество которого превосходит существующие нормы (для бытового сектора такая техника – явное исключение). В случае скачков напряжения выше или ниже указанных норм стоит задуматься о покупке стабилизатора. Потребность в нём будет расти вместе с увеличением отклонения напряжения от стандартного значения.
Какая техника и в каких случаях нуждается в стабилизации напряжения?
Некоторые виды бытовой техники более устойчивы к колебаниям сетевой электроэнергии, чем другие. Поэтому перед покупкой стабилизатора напряжения необходимо правильно выбрать оборудование, которое будет подключаться к устройству. Для этого нужно понимать, как влияет некачественное напряжение на работу основных электроприборов и в каких случаях стабилизатор напряжения им точно необходим. Рассмотрим это подробнее.
| Электроприборы | Влияние некачественного напряжения | Необходимость стабилизации напряжения |
| Холодильник | Современные холодильники в случае отклонения значения сетевого напряжения на более чем 10% от номинала могут уйти в защиту и отключиться. Если же прибор все-таки запустится в условиях пониженного или повышенного входного напряжения, то такая работа будет негативно сказываться на сроке службы его компрессора. Устаревшие модели холодильников могут реагировать даже на незначительные колебания сети, что отражается на звуке их работы. Одной из самых распространенных причин их поломки вследствие перепада напряжения является сгоревший электромотор. Несинусоидальность напряжения является причиной снижения КПД холодильника и, соответственно, роста тепловыделения его компонентов. | Если отклонения сетевого напряжения превосходят 10% или есть проблемы с формой сигнала (она не синусоидальная). |
| Телевизор, компьютерное оборудование | Практически все современные модели ЖК-телевизоров, а также компьютерное оборудование могут успешно работать в условиях колебаний входного напряжения (допустимые пределы для телевизоров составляют 110-260 В, для компьютерного оборудования – 200-240 В). Это возможно благодаря встроенным импульсным блокам питания, которые стабилизируют сетевой сигнал до необходимого значения. Однако постоянная работа телевизора, ПК, ноутбука и другой оргтехники при входном напряжении, приближенном к верхней или нижней границе его рабочего диапазона, чревата сокращением срока службы блока питания. Особо опасны для данного типа оборудования скачки напряжения выше верхнего порога рабочего диапазона (обычно выше 240-260 В). В таких случаях блоки питания устройств могут легко выйти из строя. Отметим также, что постоянная работа ПК или ноутбука при пониженном напряжении увеличит его износ, так как для поддержания необходимой мощности устройство будет потреблять больший ток из сети, при этом его блок питания будет перегреваться. | Если в сети происходят скачки напряжения выше 240-260 В или наблюдается постоянно пониженное или повышенное напряжение. |
| Аудио- и видеотехника | Перепады напряжения в сети негативно воздействуют на качество звука и картинки на экране. Помимо этого, на работу аудио- и видеооборудования оказывает негативное влияние несинусоидальная форма сигнала. | При небольших колебаниях сети можно обойтись сетевым фильтром. В случае сильных отклонений или несинусоидальной формы входного напряжения потребуется стабилизатор инверторного типа. |
| Стиральная и посудомоечная машина | Данная нагрузка имеет в своем составе электромотор, который особо чувствителен к нестабильному напряжению сети. Любые отклонения сигнала крайне неблагоприятно скажутся на его работе и сроке службы. Так, при пониженном напряжении электромотор не сможет выйти из пускового режима, что приведет к его перегреву. При повышенном напряжении электромотор увеличит интенсивность вращения, что также приведет к его перегреву и ускорению износа подвижных частей. Кроме того, резкие скачки напряжения могут навредить электронным модулям приборов и нарушить работу автоматики и индикации, вызвав постоянные срабатывания защиты и выход из строя встроенных водонагревателей. | Даже при минимальных отклонениях сетевого напряжения от установленных норм. |
| Кондиционеры, вентиляторы и увлажнители воздуха | Данные приборы также сильно зависимы от параметров питающего напряжения, так как любые отклонения от номинальных значений отрицательно скажутся на надёжности и долговечности их электродвигателей. Например, кондиционер в условиях нестабильного электропитания будет работать на пониженной мощности или выйдет из строя. | При наличии любых сетевых колебаний. |
| Пылесос | Любые модели пылесосов, работающих от сети, при скачках напряжения либо будут функционировать на неполную мощность, либо выйдут из строя раньше предусмотренного срока эксплуатации. Поломка электромотора пылесоса происходит часто именно по причине нестабильного сетевого напряжения. | При наличии любых сетевых колебаний. |
| Микроволновая печь | В зависимости от модели данная нагрузка может работать от сети 220 или 230 В. При этом отклонение напряжения от номинала допускается, но не более 10%, как и у большинства бытовых приборов. Если в сети будет чрезмерно пониженное напряжение, то микроволновка не сможет обеспечить необходимую мощность излучения. Повышенное напряжение может вывести из строя управляющую электронику или блок питания устройства. | Если в сети происходит отклонение напряжения на более 10% от номинального значения. |
| Освещение | Если в квартире используются энергосберегающие лампы, то при частых перепадах напряжения они будут быстро перегорать (в этих случаях обычные лампы просто мигают), а при низком напряжении могут не включаться. Обычные лампы накаливания устойчивее к сетевым колебаниям, чем энергосберегающие. Свет от таких ламп при низком напряжении будет тускнеть, а при высоком, наоборот, становиться ярче, что негативно скажется на зрении человека, а также приведет к сокращению срока их службы и перерасходу электроэнергии. Светодиодные лампы практически не реагируют на перепады в сети и светят с одинаковой яркостью в широком диапазоне входного напряжения (границы допустимых значений зависят от качества встроенного регулятора тока). | Если в сети наблюдаются частые перепады напряжения или постоянно пониженное напряжение (не относится к светодиодным лампам). |
| Электроплита, чайник, утюг, электрический радиатор и прочая нагревательная техника | При пониженном напряжении снижают свою мощность, что приводит к увеличению времени нагрева или к полному невыполнению прибором своих прямых функций. При повышенном напряжении устройства, снабжённые автоматикой, отключатся, а более простые – могут перегреться и не только выйти из строя, но и стать причиной пожара. | Если в сети происходит отклонение напряжения на более 10% от номинального значения. |
Из вышесказанного можно сделать вывод о том, что почти вся бытовая техника в квартире в большей или меньшей степени нуждается в качественном напряжении. Если в электросети вашей квартиры начали происходить какие-либо отклонения напряжения от установленных норм, то лучше не рисковать и один раз вложиться в качественный и современный стабилизатор напряжения для обеспечения защиты всей ответственной и дорогостоящей электротехники квартиры.
Средства, потраченные на покупку качественного стабилизатора напряжения, будут несопоставимы с затратами на ремонт или приобретение новых электроприборов.
Как правильно выбрать стабилизатор напряжения для квартиры?
Предлагаем вам краткую инструкцию по тому, как правильно подобрать стабилизатор напряжения для квартиры.
| Действие | Описание |
| Определитесь с объемом подключаемой нагрузки | Для начала важно понять, для каких электроприборов потребуется стабилизатор напряжения. Если в защите нуждаются все потребители, то целесообразно установить стабилизатор на всю квартиру. Такое устройство должно иметь достаточную мощность, чтобы обеспечить электропитанием весь объем оборудования. Как правило, такие модели подключаются сразу после вводного автомата и размещаются рядом с домашним электрощитом. Если в квартире требуется защитить только одно устройство или группу оборудования, например, персональный компьютер, монитор и аудиосистему, то потребуется стабилизатор с меньшей мощностью. В основном такие устройства подключаются к сети через «евровилку», а для нагрузки имеют на своем корпусе одну или несколько «евророзеток». |
| Определите фазность сети и нагрузки | Если в квартиру заходит сеть 380/400 В и требуется защитить трехфазное оборудование, например, духовой шкаф, то потребуется установить трехфазный стабилизатор. При трехфазной сети также можно применять другие варианты:
|
| Выясните максимальную потребляемую мощность нагрузки | Далее необходимо вычислить максимальную потребляемую мощностью подключаемого оборудования. Если требуется защитить группу оборудования, то надо узнать максимальную потребляемую мощность каждого подключаемого прибора и сложить их. Сведения о потребляемой мощности можно узнать в паспорте прибора или на заводской этикетке. Максимальная потребляемая мощность электроприборов должна учитывать их пусковые токи (они будут, если в составе устройства есть электромотор). Примерные диапазоны потребляемых мощностей для самых популярных в городских квартирах устройств и коэффициенты, на которые следует умножить номинальную мощность, для того чтобы рассчитать пусковую, приведены в разделе «Ориентировочные диапазоны потребляемых мощностей бытовых приборов». При подборе стабилизатора к суммарной максимальной потребляемой мощности подключаемой нагрузки обязательно требуется добавить запас в 20-30%. Если устройство подбирается на всю квартиру, то необходимо выяснить номинал вводного автомата. Как правило, в квартирах с газовой плитой ставят автоматы 25 А (5,5 кВт) или 32 А (7 кВт). Если в доме нет газоснабжения, то выделенная мощность на квартиру обычно больше: номинал автомата может доходить до 100 А (22 кВт). Это связано с тем, что есть потребность в установке мощной техники, например, электроплиты и духового шкафа. |
| Выясните особенности электропитания нагрузки и качество напряжения в сети | Важно выявить основные проблемы сети: какие отклонения напряжения от номинального значения случаются, бывают ли резкие скачки и просадки напряжения. Изменение параметров сети отслеживается с помощью мультиметра. Замеры производятся в течение нескольких дней в разное время, особенно в пиковые часы. Скачки напряжения можно определить по таким признакам, как колебание яркости ламп накаливания, самопроизвольное изменение мощности приборов с электродвигателями, внезапное отключение или перезагрузка различной техники. Обратите внимание! Даже если после измерения сетевых параметров вы не обнаружили существенных отклонений и скачков напряжения, то нет никакой гарантии того, что они не появятся в будущем. Поэтому о защите ответственного оборудования лучше позаботиться заранее. Также важно выяснить требования нагрузки по питающему напряжению. Согласно ГОСТу 29322-2014 «Напряжения стандартные» для электроприборов отклонение питающего напряжения от номинального значения 230 В должно составлять не более 10%. Если в паспорте электротехники об этом нет никакой информации, то можно воспользоваться следующими рекомендациями:
 Обратите внимание! Как было указано выше, компьютерная техника, телевизоры и другое оборудование, в составе которого есть блоки питания, может работать при значительных отклонениях сети. Но постоянное функционирование в таких режимах не рекомендуется по причине ускорения износа электронных компонентов. |
| Определитесь, какой тип стабилизатора вам подойдет | В зависимости от схемы работы стабилизаторы обеспечивают разный уровень защиты нагрузки: отличаются скорость реакции, диапазоны и точность стабилизации, перечень встроенных защит, возможности по корректировке формы напряжения и другие функциональные особенности. В связи с этим не каждый тип стабилизатора сможет эффективно защитить ответственную нагрузку, особенно весьма чувствительную к качеству напряжения. Подбор устройства по типу нужно производить исходя из требований нагрузки и качества сети на месте установки прибора (см пункт выше). Стабилизатор должен обеспечивать выходной сигнал в соответствии с требованиями нагрузки в условиях, соответствующих месту установки. Подробнее возможности различных типов стабилизаторов будут разобраны в следующем разделе. |
Какой тип стабилизатора напряжения выбрать для квартиры?
Рассмотри основные типы стабилизаторов напряжения, которые сегодня представлены на рынке, и определим, какие из них лучше всего подойдут для защиты техники в квартире.
| Тип стабилизатора | Принцип работы | Особенности |
| Релейные | Принцип работы основан на переключении обмоток трансформатора специальными реле. Блоком управления выбирается та обмотка, на которой напряжение имеет значение наиболее близкое к номинальному. | • Устойчивость к высоким перегрузкам. • Скорость реакции на сетевые отклонения – от 10 мс. • Дискретное (ступенчатое) регулирование напряжения (чем больше реле, тем точнее выходной сигнал). • Точность стабилизации – в среднем 10% от номинала (такой точности может не хватить для чувствительных электронных компонентов современной бытовой техники). • Диапазон входного напряжения – в среднем 130-260 В. • Отсутствие коррекции формы напряжения. • Шум во время работы, сопровождающий каждое срабатывание реле. |
| Электромеханические | Осуществляют коррекцию напряжения за счёт перемещения по обмотке трансформатора специального контакта, приводимого в движение сервоприводом. | • Способность работать при больших перегрузках. • Скорость реакции на сетевые отклонения – в среднем 100 мс. • Плавная регулировка напряжения. • Точность стабилизации – в среднем 4% от номинала. • Диапазон входного напряжения – в среднем 140-260 В. • Отсутствие коррекции формы напряжения. • Высокий уровень шума во время работы (осложняет применение электромеханических стабилизаторов в городских квартирах). • Быстрый износ механических подвижных элементов (требуется периодическое обслуживание и замена изношенных токосъёмных контактов). |
| Симисторные и тиристорные | По принципу действия схожи с релейными, но переключение между обмотками трансформатора осуществляют полупроводниковые ключи (тиристоры или симисторы). | • Скорость реакции на сетевые отклонения – в среднем 10 мс. • Дискретное (ступенчатое) регулирование напряжения. • Точность стабилизации – в среднем 4% от номинала. • Диапазон входных напряжения – в среднем 125-265 В. • Отсутствие коррекции формы напряжения. • Не имеют подвижных механических элементов. • Практически не издают шума во время работы. • Компактный корпус. Обратите внимание! Устройства могут успешно применяться в городских квартирах, но и они не способны гарантировать необходимое для устойчивого функционирования различной электроники, полностью независящее от внешних сетевых условий безразрывное электропитание идеальной синусоидальной формы. |
| Инверторные | Принцип работы построен на базе передовой бестрансформаторной технологии двойного преобразования энергии, которое предполагает, что сначала входное напряжение переводится в постоянное, а затем снова в переменное, но уже с целевыми техническими характеристиками. | • Скорость реакции на сетевые отклонения – мгновенная (0 мс). • Точность стабилизации – не более 2% от номинала. • Диапазон входного напряжения – 90-310 В. • Коррекция формы напряжения. • Обеспечение бесперебойной работой нагрузки при кратковременных пропаданиях напряжения (до 200 мс), которые часто встречаются в квартирах со старой электросетью. • Форма и значение выходного напряжения полностью не зависят от данных параметров на входе. • Абсолютно бесшумная или малошумная работа (из-за наличия вентиляторов для охлаждения). • Не имеют подвижных механических элементов. • Компактный корпус. Обратите внимание! Инверторные стабилизаторы – это инновационные устройства, конструктивно отличающиеся от всех вышеприведённых типов стабилизаторов. Они нейтрализуют все присущие стабилизаторам других типов недостатки и обеспечивают недоступные им технические характеристики. |
На основе вышеизложенного можно сделать вывод о том, что для квартиры лучше всего подходят именно инверторные стабилизаторы, так как они способны работать в электросетях со значительными отклонениями параметров напряжения и при этом обеспечивать качественным электропитанием самые требовательные электроприборы. В последнее время на рынке систем электропитания наблюдается рост спроса именно на данные стабилизаторы напряжения.
Ориентировочные диапазоны потребляемых мощностей бытовых приборов
В таблице ниже приведены ориентировочные диапазоны потребляемых мощностей для самых распространённых в городских квартирах электроприборов (на основе каталогов отечественных торговых сетей), а также коэффициенты, на которые требуется умножить номинальную потребляемую мощность для расчёта максимальной пусковой (только для устройств с электродвигателями!).
| Устройство | Диапазон номинальной потребляемой мощности, Вт (в среднем) | Коэффициент для расчёта пусковой мощности |
| Телевизор | 100-200 | 1 |
| Музыкальный центр | 300-600 | 1 |
| Персональный компьютер | 300-600 | 1 |
| Ноутбук | 60-120 | 1 |
| Роутер | 30-60 | 1 |
| Кондиционер | 700-1000 | 3,5 |
| Холодильник (инверторный) | 150-300 | 1,5 |
| Стиральная машина | 500-900 | 3,5 |
| Микроволновка | 400-700 | 2 |
| Электроплита | 2500-4000 | 2 |
| Пылесос | 300-700 | 1,2 |
| Утюг | 1100-2000 | 1 |
| Чайник | 900-1700 | 1 |
| Лампа накаливания | 40-100 | 10 |
Потребляемая мощность некоторых видов нагрузки может отличаться от приведенных в таблице значений. При расчёте суммарной потребляемой мощности ваших электроприборов пользуйтесь сведениями, которые указаны в технических паспортах или на заводских этикетках оборудования.

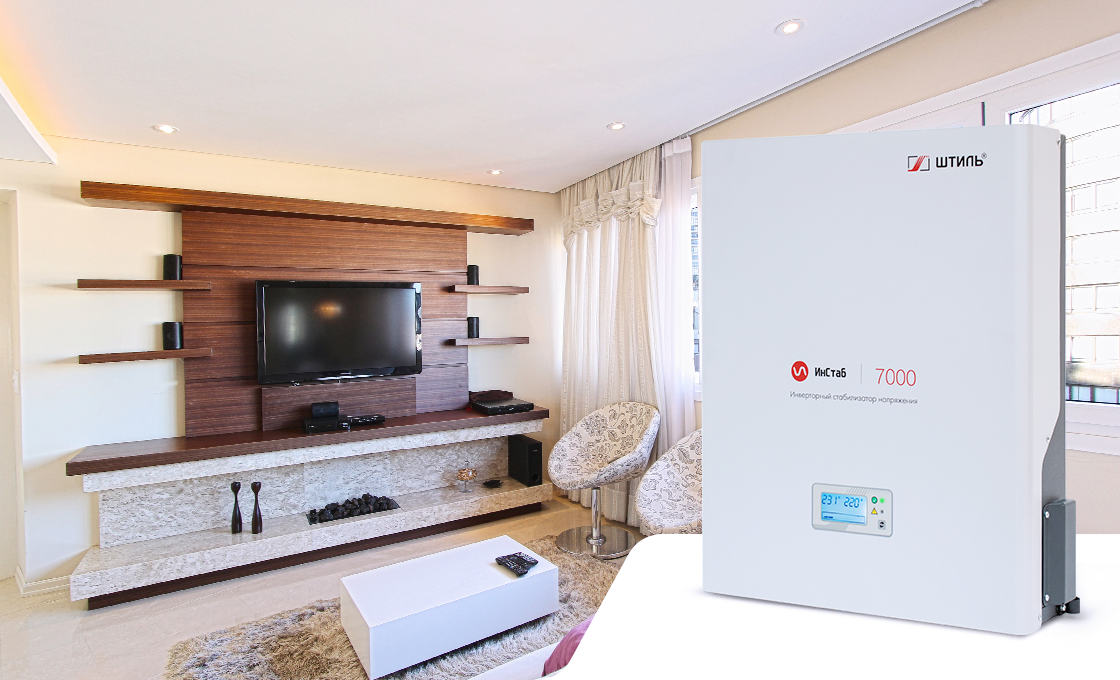

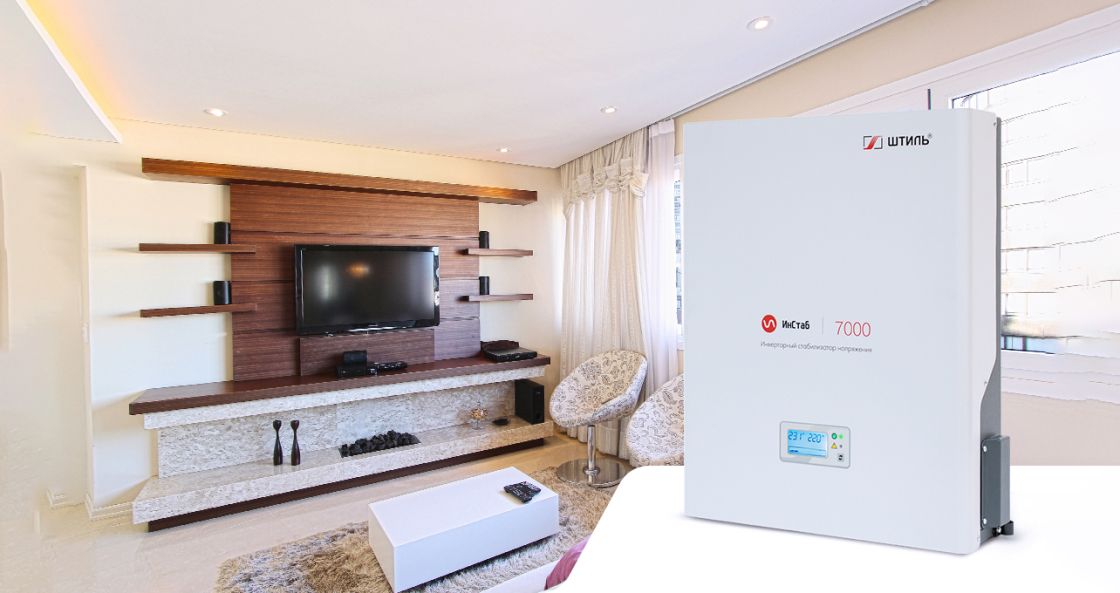

Лучшие инверторные стабилизаторы «Штиль» для квартиры
Российский производитель систем электропитания «Штиль» является разработчиком и производителем инверторных стабилизаторов напряжения нового поколения. Их основное отличие от других типов устройств заключается в том, что они работают на основе бестрансформаторной технологии двойного преобразования энергии, за счет которой обеспечивается:
- мгновенная коррекция напряжения в расширенном диапазоне – 90-310 В;
- электропитание нагрузки напряжением высокой точности (отклонение от номинала составляет не более 2%) и идеальной синусоидальной формы;
- бесперебойная работа электроприборов при кратковременных пропаданиях напряжения (до 200 мс).
Кроме того, инверторные стабилизаторы «Штиль» оснащаются многоуровневой системой защиты с автоматическим восстановлением после короткого замыкания, сетевой аварии, перегрева, перегрузки и сбоев в работе.
Все вышеуказанные характеристики позволяют применять инверторные стабилизаторы для защиты даже самых электрочувствительных потребителей в электросетях со значительными скачками и просадками напряжения.
В интернет-магазине производителя «Штиль» представлен широкий модельный ряд инверторных стабилизаторов напряжения для обеспечения надежной защиты ответственных электропотребителей в квартирах:
- настенные стабилизаторы IS350-IS8000 мощностью от 0,3 кВт до 7,2 кВт;
- напольные/стоечные стабилизаторы IS1000RT-IS8000RT мощностью от 0,8 кВт до 7,2 кВт.
