Подключение аккумуляторных батарей к ИБП

Отечественные электросети, особенно в частном секторе и загородной местности, характеризуются значительным износом инфраструктуры (до 90% в некоторых регионах), а также хроническим дефицитом мощности (ресурса подстанций не хватает для покрытия постоянно растущего спроса на электроэнергию). Отсюда большое количество аварийных ситуаций, способных не только нарушить бытовой комфорт человека, но и нанести серьёзный материальный ущерб. Например, длительный обрыв электропитания в холодное время года приведёт к остыванию газового котла, что может повлечь разморозку всей системы отопления в частном доме или квартире.

Следует понимать, что экономия любым из указанных способов – решение в корне неверное. Использование недорогого низкофункционального ИБП не только снижает уровень защиты подключённого оборудования, но и в ряде случаев ставит под угрозу само его функционирование. Самостоятельный подбор и, тем более, подключение АБ вообще является крайне рисковым мероприятием.

Аккумуляторные батареи для ИБП. Назначение, основные типы и характеристики

Аккумуляторная батарея – неотъемлемый элемент каждого ИБП, служащий для непосредственного резервирования (т.е. хранения) электрической энергии. При работе «бесперебойника» от внешней сети аккумуляторы накапливают энергию, при отключении/ухудшении качества входного напряжения передают накопленное на выход и таким образом обеспечивает бесперебойную работу подключённой нагрузки.

Физически АБ представляют собой многоразовые источники тока, работающие за счет кругового процесса: преобразования электрической энергии в химическую и химической – обратно в электрическую.

Более подробно типы и характеристики АБ рассмотрены в данной статье.

Аккумуляторы какого типа используются с ИБП?

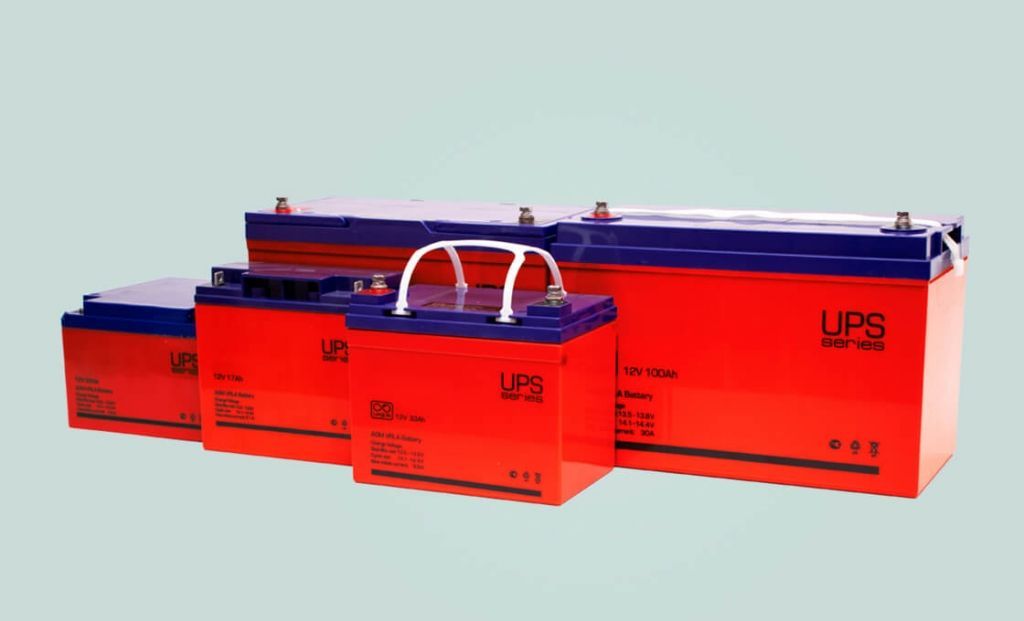

Совместно с современными ИБП в большинстве случаев применяются свинцово-кислотные АБ, их доминирование объясняется удачным соотношением между ценой и качеством (невысокая стоимость при высокой эффективности), а также долговечностью и надежностью.

Отметим, что свинцово-кислотные аккумуляторы не унитарны – существует несколько разновидностей:

АБ с жидким электролитом – выдерживают высокие токи разряда и неприхотливы к условиям эксплуатации, но требуют обслуживания, вентиляции и не предназначены для продолжительного разряда небольшим током;

АБ с технологией GEL – распространённое название «гелевые аккумуляторы», имеют загущённый – гелеобразный электролит. Не требуют обслуживания, характеризуются большим рабочим ресурсом и устойчивы к циклическому чередованию заряда-разряда;

АБ с технологией AGM – электролит в таких изделиях помещен в пористые сепараторы из стекловолокна (пропитывает их). Сохраняют все вышеназванные преимущества GEL технологии и менее требовательны к соблюдению режимов заряда;

OPzV АБ и карбоновые АБ – сравнительно молодые виды свинцово-кислотных АБ, появились на отечественном рынке недавно и несмотря на ряд положительных качеств пока не получили широкого распространения.

ИБП с внутренними АБ и ИБП с внешними АБ. В чем разница?

У одних ИБП батареи располагаются внутри корпуса, у других – вне его. Устройства первого типа чаще всего снабжаются АБ на заводе-изготовителе и представляют собой функционально законченные изделия, готовые практически к немедленному вводу в эксплуатацию. С устройствами второго типа дело обстоит сложнее – они подразумевают использование внешних АБ, которые необходимо подобрать, приобрести, разместить и правильно подключить.

Отметим, что не у всех «бесперебойников» внутренний батарейный отсек заполняется производителем по умолчанию – некоторые изделия могут работать с АБ различной емкости, поэтому подбор конкретного решения зависит от требуемого времени автономии и остаётся на усмотрение пользователя.

Использование ИБП с предустановленными аккумуляторами упрощает организацию бесперебойного питания нагрузки, однако подходят эти изделия не для всех ситуаций! Из-за небольшой ёмкости внутренних АБ большинство подобных моделей имеет ограниченное время автономии и не предусматривает длительного питания подключённых потребителей в условиях отсутствия входного напряжения (иногда автономия таких ИБП сводится к промежутку времени достаточному только для корректного выключения питаемого оборудования).

ИБП, рассчитанные на работу с внешними аккумуляторами, напротив, предназначены для обеспечения длительной батарейной поддержки. Продолжительность автономного режима у систем электропитания с данными ИБП доходит до суток, а именно столько может отсутствовать напряжение в сети при серьёзной аварии.

Основные трудности самостоятельного подбора батарей для ИБП

Иногда производители ИБП для своих устройств, неукомплектованных предустановленными накопителями электроэнергии, указывают одну или несколько наиболее подходящих моделей АБ. При отсутствии подобных рекомендаций задача по выбору аккумуляторов ложится полностью на владельца устройства и, как показывает практика, далеко не все владельцы успешно с ней справляются.

Если с видом АБ ошибиться довольно сложно (ранее уже говорилось, что абсолютное большинство ИБП предусматривают подключение свинцово-кислотных АБ), то внутри номенклатуры самих свинцово-кислотных аккумуляторов запутаться достаточно просто. Например, вместо специализированных AGM батарей некоторые пользователи приобретают крайне нежелательные для ИБП «автомобильные» аккумуляторы с жидким электролитом.

Иногда даже доскональное изучение технических параметров не гарантирует успешного подбора АБ. Отечественный аккумуляторный рынок буквально завален низкокачественными изделиями, фактическая работа которых не соответствует заявленным характеристикам. Кроме того, встречается и явный контрафакт, копирующий известные бренды, но не обеспечивающий характерного им качества, а в ряде случаев и представляющий опасность для жизни и здоровья людей.

Не следует забывать и про условия хранения аккумуляторов – неизвестно соблюдались ли они продавцом, особенно если речь о неспециализированном магазине или складе. Подобрав легальную и подходящую по характеристикам батарею, можно в итоге получить изделие, емкость которого из-за нарушения требований к хранению будет значительно отличаться от указанного в каталоге значения.

Угрозы самостоятельного подключения внешних АБ к ИБП

Выполнение электрического соединения ИБП с вынесенными за пределы его корпуса аккумуляторами требует определённых навыков и умений. В особенности если речь идёт о сборке из группы аккумуляторов, которая составляется путём объединения выводов нескольких АБ с помощью специальных перемычек по параллельной или последовательной схеме (первая – позволяет суммировать ёмкости всех элементов батарейной цепочки, вторая – увеличивает общее напряжение).

Кроме того, при самостоятельном комплектовании батарейной сборки велика вероятность нарушения ещё одного важного условия её эффективной и долговечной работы – полной идентичности всех объединяемых аккумуляторов. Произойти это может как из-за невнимательности пользователя, так и по причинам напрямую от него независящим. Дело в том, что АБ одной и той же модели от одного и того же производителя, но из разных заводских партий, могут различаться по некоторым характеристикам (причина – как в изменении производственного процесса, так и в разном сроке хранения до ввода в эксплуатацию).

Не забывайте, что любая АБ является источником повышенной опасности, способным при неаккуратном или неграмотном обращении повлечь поражение человека электрическим током или агрессивными химическими веществами!

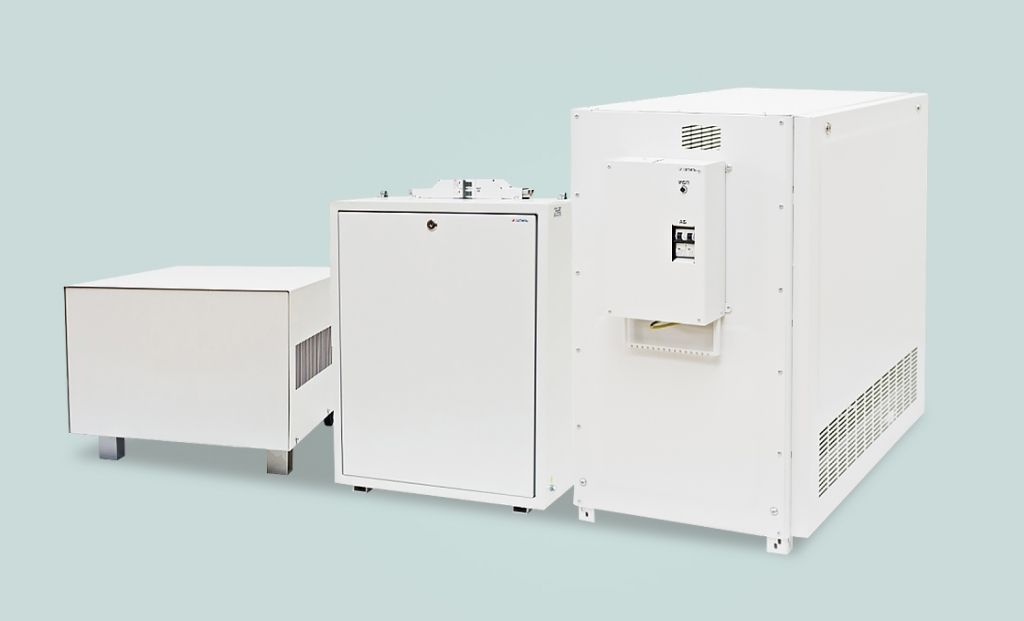

Батарейные и модули стеллажи – безопасная и удобная альтернатива самостоятельному подбору и подключению АБ

ГК «Штиль» предлагает широкий модельный ряд батарейных модулей и стеллажей, предназначенных для компактного размещения батарейных сборок. Данные изделия избавляют пользователя от всех трудностей и рисков, связанных с самостоятельным подбором и подключением внешних аккумуляторов к ИБП.

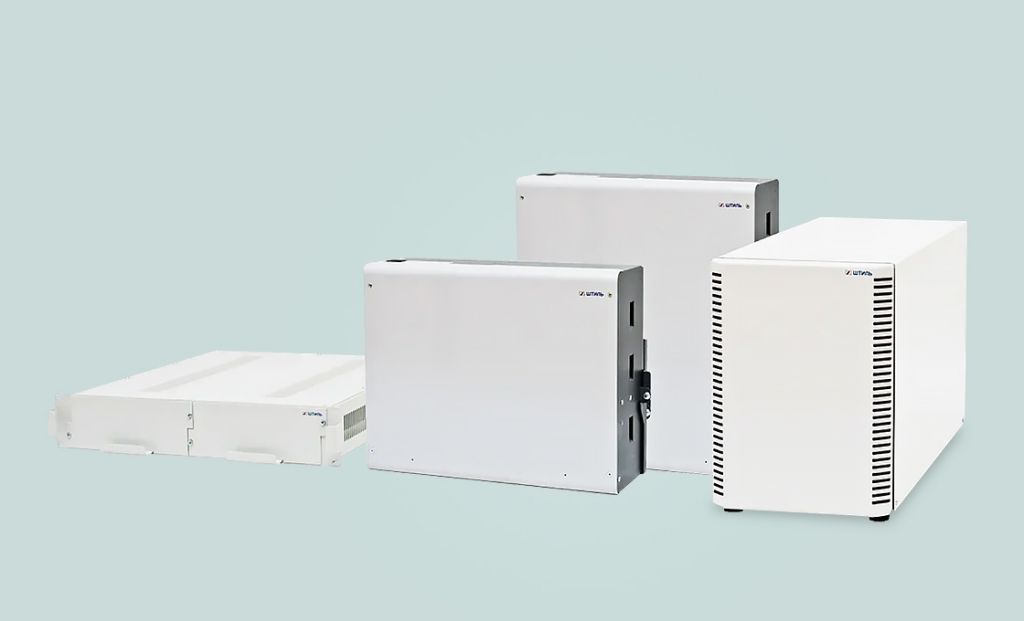

Батарейные модули «Штиль» (серии ВМ, ВMT и ВMR) – готовые решения с широкой градацией по номинальному напряжению, емкости и времени автономии. Представляют собой полностью закрытый металлический корпус, внутри которого размещается защищённая автоматическим выключателем аккумуляторная сборка. Комплектуются кабелем, позволяющим в одно движение соединить модуль и соответствующий ИБП, что способствует быстрому разворачиванию системы бесперебойного питания. Допускается параллельное соединение нескольких модулей (не для всех моделей).

Батарейные модули «Штиль» полностью безопасны, так как при правильной эксплуатации исключают контакт пользователя с находящимися под напряжением элементами!

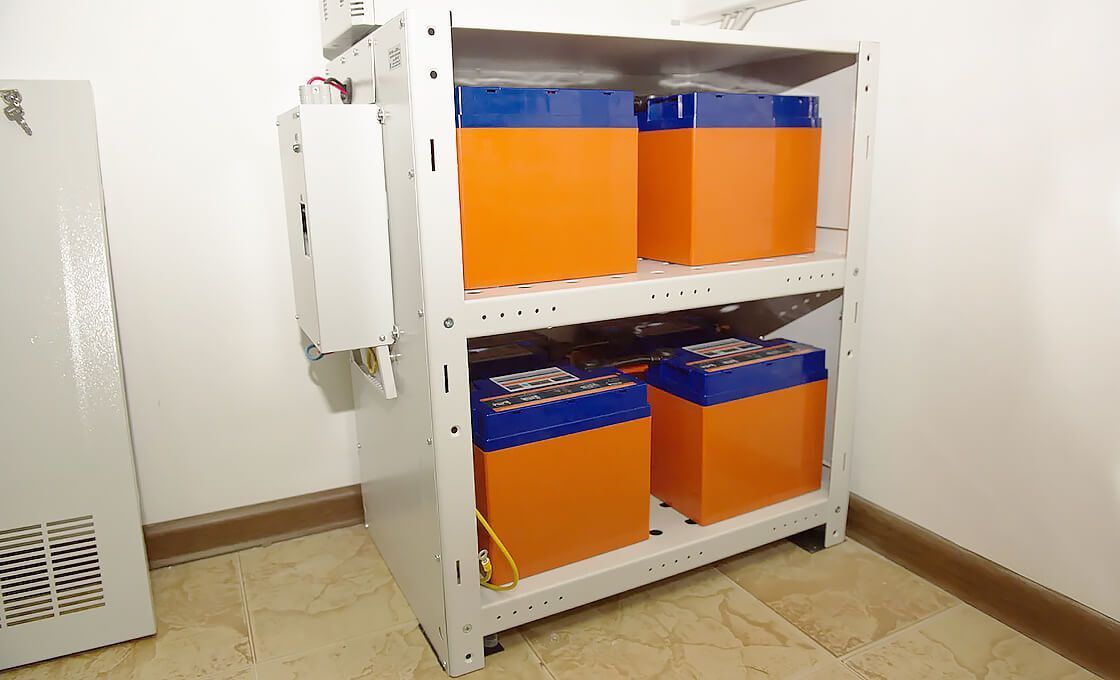

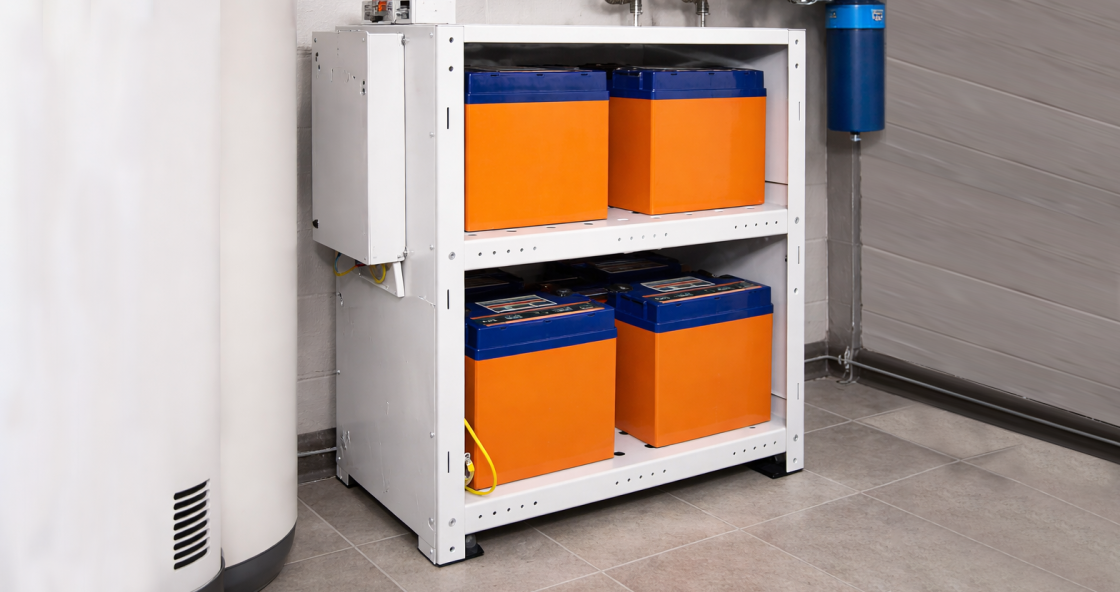

Батарейные стеллажи «Штиль» (серия BS и MBS) – универсальные изделия, рассчитанные на установку батарейных сборок с различной ёмкостью и количеством элементов. Отсутствие предустановленных в них аккумуляторов не должно пугать пользователя – для каждого стеллажа сформирована база подходящих батарейных комплектов, предлагаются и сопутствующие им наборы перемычек (при необходимости специалисты компании окажут помощь в подборе комплекта, наиболее подходящего под требуемое время автономной работы).

Инсталляция батарейного комплекта в стеллаж не составит труда – достаточно в точности следовать прилагаемой схеме и соблюдать аккуратность.

Отметим, что конструкция стеллажей серии MBS позволяет добавлять к уже собранному каркасу новые блоки и тем самым получить дополнительное место для установки АБ (удобно при возникновении задачи по масштабированию системы питания).
