Нужна ли защита от скачков напряжения в квартире?
Да, защита от скачков напряжения в квартире может быть нужна, особенно если дом старый, электропроводка изношена, напряжение в сети регулярно отклоняется от нормы или в квартире есть дорогая чувствительная техника. Но защита не всегда означает установку стабилизатора на всю квартиру.
Если скачки редкие и задача – отключить питание при аварийном напряжении, подойдёт реле контроля напряжения. Если нужно защититься от мощных импульсных перенапряжений, используют УЗИП. Если в сети есть помехи и требуется базовая защита маломощной электроники, можно использовать сетевой фильтр. Если напряжение часто проседает, повышается или «плавает», лучше установить стабилизатор напряжения.
| Ситуация в квартире | Что выбрать? |
| Напряжение стабильно, нужна базовая защита электроники |
Сетевой фильтр |
| Редкие аварийные скачки или обрыв нуля |
Реле напряжения |
| Риск импульсных перенапряжений |
УЗИП в электрощит |
| Частые просадки или повышенное напряжение |
Стабилизатор |
| Отключения электричества и важная техника |
ИБП |
| Нестабильная сеть и дорогая техника |
Комбинация: реле/УЗИП + стабилизатор или ИБП |
Как понять, что в квартире нужна защита от скачков напряжения?
О проблемах с напряжением могут говорить мигание света, частое перегорание ламп, самопроизвольное отключение техники, ошибки на стиральной машине или холодильнике, перезагрузка компьютера, роутера или телевизора, а также частое срабатывание реле напряжения.
Если такие признаки повторяются регулярно, стоит измерить напряжение в разные периоды суток: утром, вечером, ночью и в момент включения мощной техники. Если напряжение часто опускается ниже 200-210 В, поднимается выше 240-250 В или резко меняется в течение дня, защита от скачков в квартире действительно нужна.
| Признак | Возможная причина | Что делать? |
| Свет мигает или меняет яркость |
Просадки или скачки напряжения |
Измерить напряжение, проверить щиток |
| Лампы часто перегорают |
Повышенное напряжение или импульсы |
Рассмотреть реле/УЗИП/стабилизатор |
| Холодильник запускается с трудом |
Просадка напряжения, пусковой ток |
Проверить напряжение, подобрать стабилизатор |
| Стиральная машина выдаёт ошибки |
Нестабильное питание электроник |
Проверить сеть и линию питания |
| Роутер или компьютер перезагружается |
Кратковременные провалы питания |
Рассмотреть ИБП или стабилизатор |
| Реле напряжения часто отключает квартиру |
Сеть регулярно выходит за заданный диапазон |
Рассмотреть стабилизатор |
Как влияет некачественное напряжение на работу бытовой техники?
Разберем на примере основных бытовых электроприборов, каким образом на них воздействует нестабильное напряжение.
| Нагрузка | Допустимое напряжение, В | Влияние некачественного сигнала |
| Холодильник | 220-240 |
Пониженное напряжение может привести к отключению холодильника или перегреву его компрессора. От повышенного сигнала компрессор холодильника будет перегреваться. В его электронике могут возникать сбои и нарушения режимов работы. Резкие скачки выше 280 В часто приводят к выходу из строя его системы управления и датчиков. Несинусоидальность напряжения также приводит к нагреву компрессора и его некорректной работе. |
| Телевизор, компьютер | 110-240 |
Снижение напряжения ниже его допустимого значения приведет к отключению прибора. При повышенном напряжении может произойти поломка встроенного варистора, который отвечает за защиту прибора от перенапряжений, с последующим повреждением его основной электронной платы. При постоянном перенапряжении эксплуатационный срок этого узла значительно сократится. Гармонические искажения в электросети будут приводить к чрезмерному нагреву блока питания, что также сократит срок его службы. |
| Стиральная машина | 230 |
Пониженное напряжение снизит скорость работы электромотора стиральной машины или приведет к его перегреву из-за нехватки энергии для запуска. Повышенное напряжение может привести к выходу из строя её электронных компонентов, перегреву электромотора от возрастания интенсивности его вращения и, соответственно, ускорения износа. Несинусоидальность напряжения приводит к сбоям в работе электроники стиральной машины: ложным срабатываниям аварийной защиты или сбоям в программах. Электродвигатель будет неравномерно вращаться, вибрировать и перегреваться. |
Что лучше для квартиры: реле напряжения, стабилизатор или УЗИП?
Для квартиры выбор защиты зависит от характера проблемы. Реле напряжения отключает питание при опасном отклонении, но не выравнивает напряжение. Стабилизатор корректирует напряжение и позволяет технике продолжать работу. УЗИП защищает от мощных импульсных перенапряжений, но не решает проблему длительных просадок или повышенного напряжения.
Если напряжение в квартире обычно стабильное, но есть риск аварийных скачков, достаточно реле напряжения. Если сеть регулярно «плавает», лучше использовать стабилизатор. Если в доме возможны грозовые или коммутационные импульсы, УЗИП устанавливают в электрощит как дополнительный уровень защиты.
| Устройство | Когда подходит | Ограничение |
| Сетевой фильтр |
Для базовой защиты маломощной электроники |
Не стабилизирует напряжение |
| Реле напряжения |
При редких аварийных скачках |
Отключает, но не выравнивает напряжение |
| УЗИП |
Для защиты от импульсных перенапряжений |
Требует правильного монтажа и заземления |
| Стабилизатор |
При регулярных просадках, повышенном напряжении и колебаниях |
Нужно правильно подобрать мощность |
| ИБП |
Если технике нужно питание при отключении света |
Время работы зависит от аккумуляторов |

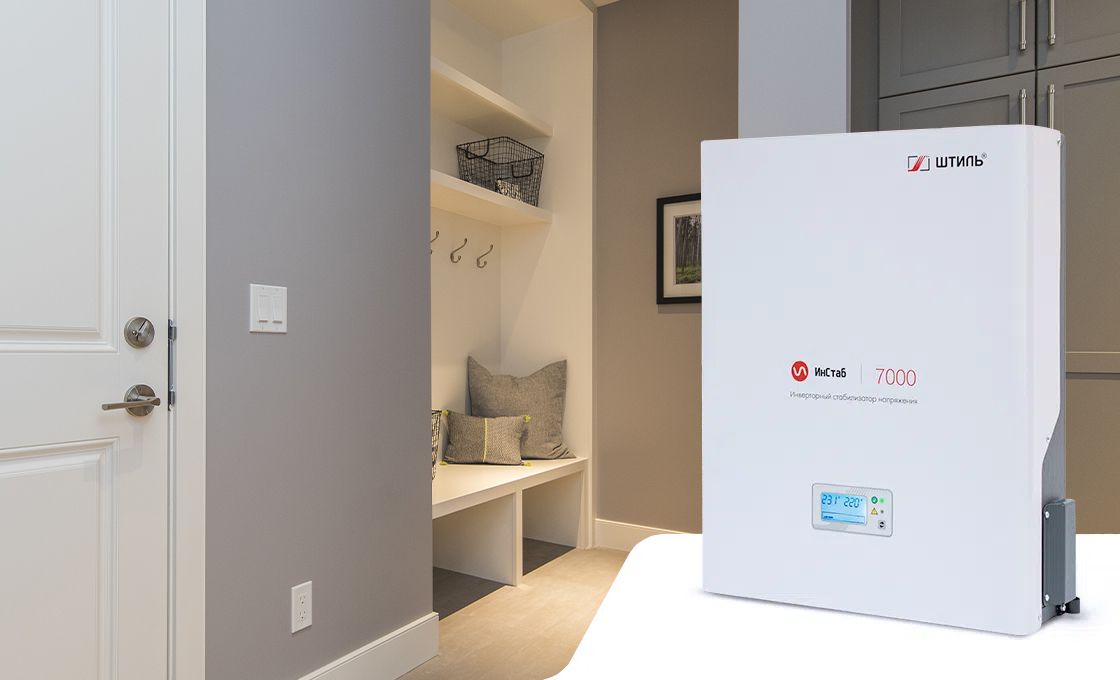

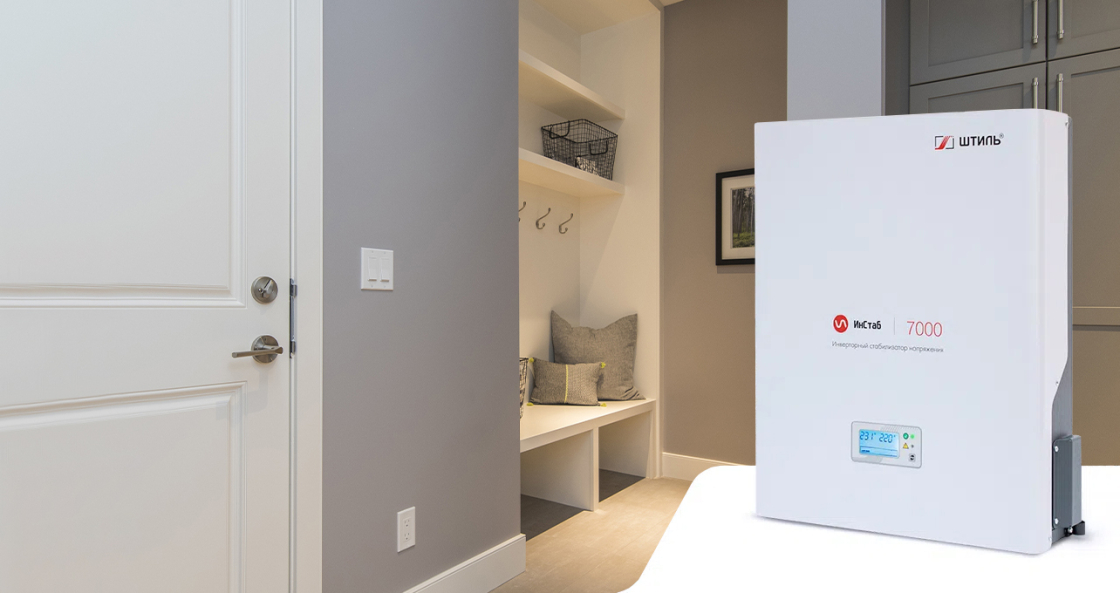

В каких случаях в квартире необходимо установить именно стабилизатор?
Иногда считается, что в квартире стабилизатор не нужен, потому что городская электросеть обычно стабильнее, чем сеть в частном доме или на даче. В ряде случаев это действительно так: если напряжение не выходит за безопасные пределы и техника работает без сбоев, достаточно базовой защиты в электрощите или реле напряжения.
Но в старых домах, новостройках, районах с перегруженной сетью или при наличии чувствительной техники стабилизатор может быть необходим. Он нужен не при любом разовом скачке, а при регулярных просадках, повышенном напряжении или постоянных колебаниях сети.
| Проблема | Описание |
| Колебания напряжения в электросети |
В многоквартирных домах старой постройки с изношенной электропроводкой просадки сети не являются редкостью. Напряжение в квартирах в течение дня может опускаться ниже 160 В. Виной этому могут быть плохие контакты электропроводки или перегруженность местной трансформаторной подстанции. В новостройках иногда встречается повышенное напряжение, особенно если дом или линия ещё не полностью загружены. Как в старых, так и в новых многоквартирных домах могут возникать резкие скачки напряжения более 280 В. Они наиболее губительны для подключенной к сети аппаратуры. Они возникают из-за нестабильной работы электроподстанции, аварии или монтажных работ на линии, например, при подключении к сети нового объекта. |
| Несинусоидальность входного напряжения |
Переменное напряжение в розетках должно иметь форму, максимально приближенную к идеальной синусоиде. Однако в квартирных электросетях могут возникать гармонические искажения. Если к одной линии с многоквартирным домом подключено производственное предприятие или строительная площадка, то такое явление будет закономерным. Из-за работы в сети трансформаторов, электродвигателей станков или электросварочного оборудования гармоники неизбежны. Несинусоидальность напряжения может вызвать неисправность бытовой техники или сократить её эксплуатационный период. |
| Ограничения по входному напряжению у электротехники |
Электрочувствительным оборудованием в квартире является вся основная техника – холодильник, стиральная машина, варочная плита и духовой шкаф. Данные приборы в основном требуют для своего питания напряжение в диапазоне 220-240 В. Бытовая техника, в составе которой присутствуют импульсные блоки питания (это современные телевизоры, персональные компьютеры, ноутбуки, синтезаторы, электропианино, DVD-плееры, музыкальные центры, зарядники для телефонов и прочих гаджетов), как правило, работает в диапазоне 110-240 В. Приборы нормально функционируют при низком напряжении, но также не терпят перенапряжений. При их возникновении могут выйти из строя, что потребует дорогостоящего ремонта или покупки нового оборудования. |
Чтобы защитить технику от вышеуказанных проблем с напряжением, некоторые пользователи устанавливают реле контроля напряжения или РКН. Однако у него ограниченный функционал и отсутствует защита от гармонических искажений. Применение данного устройства может быть целесообразно лишь только при редких скачках в сети, так как прибор отключает нагрузку при каждом выходе сигнала за установленный диапазон. Если скачки случаются постоянно, то электротехника будет работать с перебоями. Для многих потребителей такой режим недопустим, например, для холодильника или электропианино (по время игры). Только стабилизатор сможет обеспечить:
- полноценную защиту оборудования от сетевых просадок и скачков, а также гармонических искажений (в зависимости от модели);
- непрерывное электропитание нагрузки качественным напряжением.
Варианты применения стабилизатора в квартире

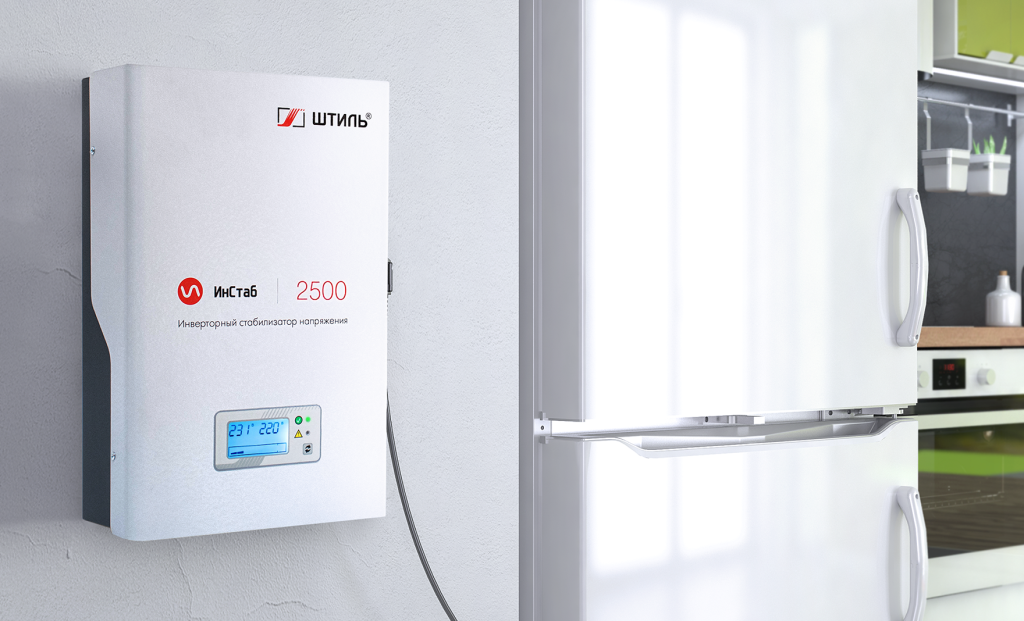

Стабилизатор в квартире можно использовать для всей электросети или только для отдельных приборов. Первый вариант подходит, если нестабильное напряжение влияет на всю квартиру. Второй – если нужно защитить конкретную технику: холодильник, стиральную машину, компьютер, аудиотехнику или другое оборудование. Рассмотрим особенности подбора для двух этих случаев:
- На всю квартирную электросеть, включая освещение. В этом случае модель подбирается с учетом номинала вводного автоматического выключателя. Например, если установлен автомат на 40 А (8 кВт), то потребуется модель с выходной мощностью не менее этого значения.
- На конкретные электроприборы, например, холодильник и стиральную машину. Для подбора модели для данной нагрузки необходимо посчитать её суммарную потребляемую мощность с учетом пусковых токов и добавить к сумме запас по мощности в 20-30%.
Если стабилизатор устанавливается для одного или нескольких электроприборов небольшой мощности, то подключение выполняется через обычную розетку. Модели для мощной нагрузки (от 3 кВт) уже потребуют клеммного подключения с подбором проводов определенного сечения.
Схемы подключения стабилизатора в квартире
Рассмотрим основные схемы подключения прибора в квартире.

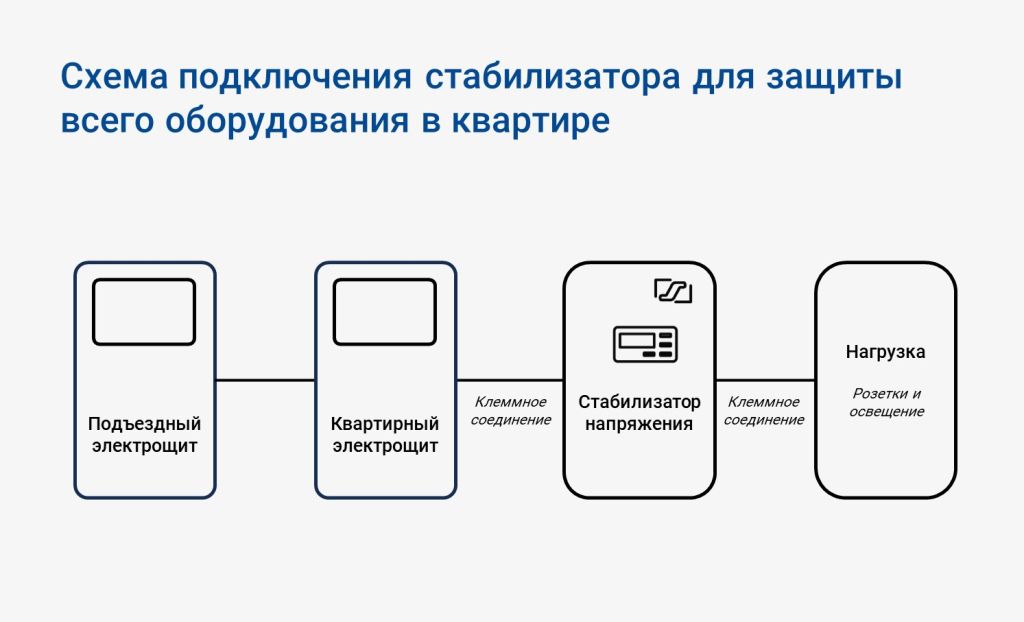

Схема подключения стабилизатора на всю квартиру

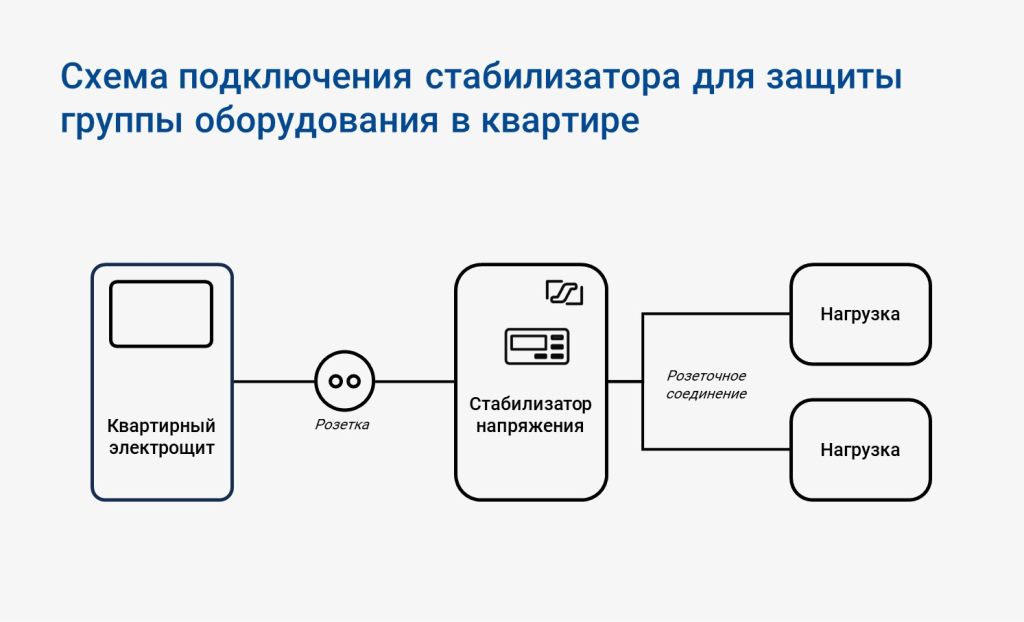

Схема подключения стабилизатора на определенную нагрузку
Подключение стабилизатора на всю квартиру или на отдельную линию должен выполнять квалифицированный электрик. Ошибки при подключении могут привести к перегрузке проводки, некорректной работе защиты или повреждению оборудования.
Что нужно учитывать при выборе стабилизатора для квартиры?
Перед установки прибора потребуется определиться с масштабом, форм-фактором, выходными характеристиками и уровнем шума. Рассмотрим эти параметры в таблице ниже.
| Параметр подбора | Описание |
| Масштаб | Устройство целесообразно устанавливать для защиты всей электротехники. Если бюджет ограничен, то можно определить энергочувствительных и дорогостоящих потребителей и организовать для них локальную защиту. Например, для холодильника, стиральной машины, кондиционера или персонального компьютера. Для этого потребуется стабилизатор с меньшей выходной мощностью. |
| Форм-фактор |
Для квартиры в основном подходят устройства следующего исполнения:
|
| Выходные характеристики |
Точность и форма выходного напряжения, а также диапазон входного напряжения стабилизаторы должны соответствовать требованиям нагрузки. Если на шильдике электроприбора указано 220-240 В, то требуется модель, которая способна обеспечить нагрузку выходным напряжением 230 В с минимальной погрешностью. Чем больше диапазон входного напряжения у прибора, тем с большей амплитудой сетевых колебаний он сможет справляться. Например, если в его характеристиках указан диапазон 180-265 В, а в электросети случаются просадки до 150 В или, наоборот перенапряжение до 290 В, то устройство будет бесполезно. Еще немаловажный параметр – это быстродействие. Чем меньше прибору требуется времени на корректировку напряжения, тем быстрее он будет реагировать на резкие скачки напряжения, не пропуская на нагрузку некачественный сигнал. |
| Уровень шума |
Некоторые модели во время работы издают характерный шум: щелчки, жужжание или вентиляторный гул. Если в месте инсталляции посторонний шум недопустим, то необходимо подбирать бесшумные модели стабилизаторов. |

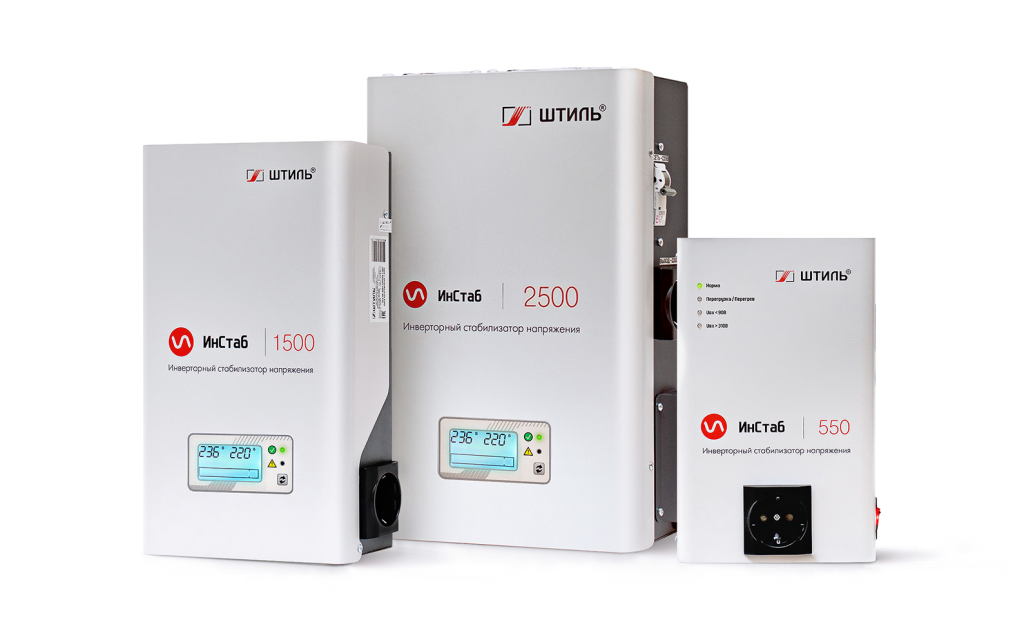

Инверторные стабилизаторы для квартиры
Среди разных типов стабилизаторов для квартирных электросетей особенно подходят инверторные модели. Они работают по бестрансформаторной технологии двойного преобразования, поэтому способны:
- мгновенно реагировать на резкие перепады напряжения (за 0 мс) – на бытовую технику не проходит некачественный сигнал;
- корректировать выходное напряжение в широком диапазоне входного (от 90 до 310 В), что позволяет бороться со значительными колебаниями электросети, которые чаще всего встречаются в старых домах с аварийной электропроводкой;
- обеспечивать подключенную нагрузку качественным напряжением с минимальным отклонением от номинала (не более 2%) и идеальной синусоидальной формой, независимо от гармонических искажений в электросети. Это позволяет подключать к устройству требовательную к качеству питания электротехнику;
- обеспечивать бесперебойную работу потребителей при кратковременных пропаданиях электроэнергии до 200 мс.
Инверторные модели имеют систему защиты: от короткого замыкания, сетевых аварий, импульсных перенапряжений, сетевых помех, перегрузки по выходу и других проблем, которые могут возникнуть во внутриквартирной электросети.
В зависимости от модели инверторные стабилизаторы могут быть:
- абсолютно бесшумными (с конвекционной системой охлаждения);
- малошумными (с комбинированной или принудительной системой охлаждения).
Поэтому их без ограничений можно применять в жилых помещениях квартиры или частного дома.
Важно учитывать, что стабилизатор защищает от просадок, повышенного напряжения и колебаний сети, но не заменяет все устройства электрозащиты. Для импульсных перенапряжений в щитке может потребоваться УЗИП, а для работы техники при отключении электричества – ИБП.
