Нужен ли стабилизатор для генератора?

8 декабря 2023

Генератор является популярным аппаратом в быту и служит для выработки переменного напряжения для резервного электроснабжения критически важных электроприборов во время блэкаутов. Он имеет простую конструкцию, работает на доступных для массового потребителя видах топлива и обладает сравнительно не высокой ценой. Его устанавливают в коттеджах, на дачах и в деревенских домах.

Многие пользователи спрашивают о том, нужно ли ставить стабилизатор после генератора. Иногда это необходимо. Ответим в нашей статье на данный вопрос и расскажем, в каких случаях для генератора потребуется установить стабилизатор и какие существуют варианты его подключения.

Как работает генератор?

Принцип действия бензинового, дизельного или газового генератора одинаковый – сначала тепловая энергия преобразуется в механическую, а затем из неё создается однофазный или трехфазный электрический ток.

Устройство выдает переменное напряжение со значением 220 В (у однофазных моделей) или 380 В (у трехфазных моделей) с погрешностью в среднем ±8% и частотой 50/60 Гц.

За преобразование энергии отвечают два основных компонента:

  • двигатель внутреннего сгорания, который создает из тепловой энергии механическую – вращательное движение вала, приводящее в действие ротор;
  • альтернатор, состоящий из подвижной (ротора или якоря) и неподвижной (статора) частей, которые создают из механической энергии электрическую. Переменное напряжение появляется за счет движущей силы ротора и снимается с обмоток статора.

Альтернатор в генераторе может быть синхронным или асинхронным. Разберем их особенности относительно качества выдаваемого напряжения.

Запуск генератора может осуществлять либо в ручном режиме, либо с помощью внутреннего или внешнего электронного блока автоматического ввода/включения резерва (АВР). Особенность устройств с автозапуском заключается в том, что они могут запускаться при определенном отклонении входного сигнала от номинального значения. В среднем пороговые значения для срабатывания АВР составляют: 185 В (минимальное) и 255 В (максимальное). Блок отслеживает состояние напряжения в электросети (основной линии) и включает генератор без участия пользователя, если сигнал вышел за допустимый диапазон.

В каких случаях для генератора нужен стабилизатор?

От особенностей работы генераторной установки зависит качество функционирования системы электропитания в целом. Как показывает опыт, не всегда с помощью одного лишь этого агрегата удается создать нормальные условия для резервного электроснабжения бытовой электротехники. Поэтому наряду с генератором часто устанавливается стабилизатор напряжения. Рассмотрим проблемы, которые решаются этой связкой.

Если необходимо решить две указанные выше проблемы одновременно, то потребуется установка двух стабилизаторов: одного перед генераторной установкой, второго после её. Это обеспечит качественное электропитание нагрузки как при работе от основной, так и от резервной линии.

Схемы подключения стабилизатора к генератору

Варианты подключения представлены ниже.

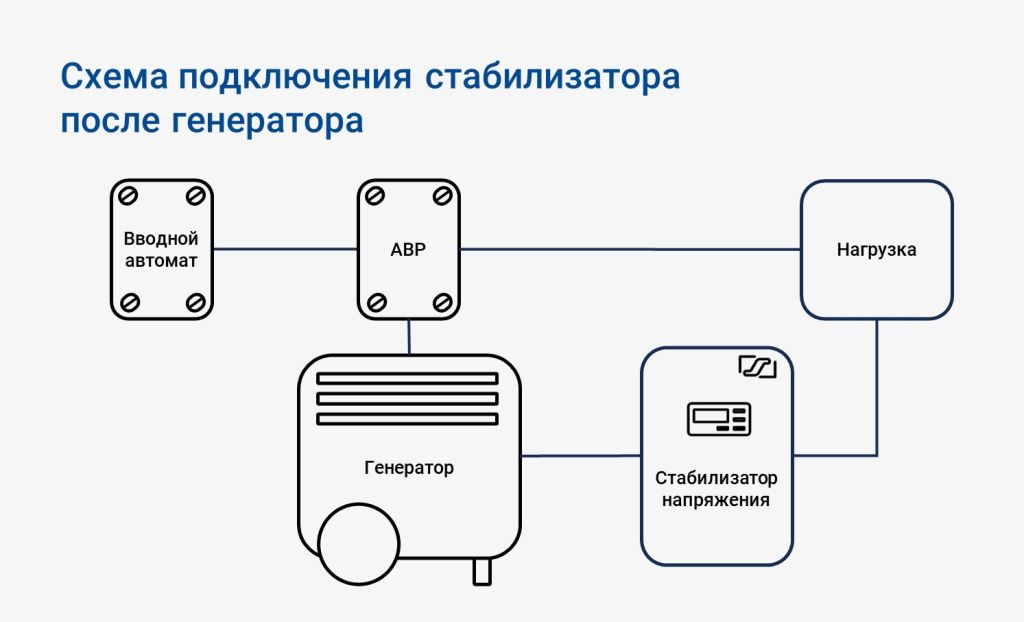

Связка «генератор-стабилизатор-нагрузка». Устройство устанавливается после генераторной установки, чтобы улучшить качество его выходного сигнала.

Схема подключения стабилизатора после генератора картинка

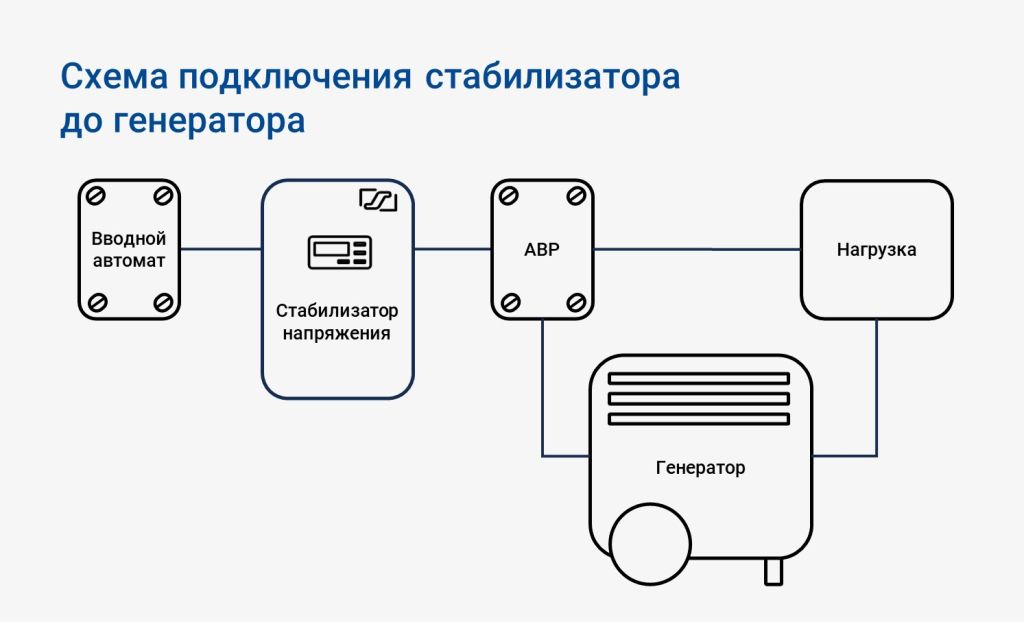

Связка «стабилизатор-генератор-нагрузка». Прибор размещается в электрической цепи перед генераторной установкой для предотвращения ненужных автозапусков источника резервного питания.

Схема подключения стабилизатора до генератора картинка

Выбор стабилизатора для генератора

При выборе важно учесть основные выходные характеристики стабилизатора – мощность и качество напряжения. Рассмотрим их подробнее.

Мощность

По отношению к подключаемым электроприборам полная (в вольт-амперах) и активная (в ваттах) выходная мощность стабилизатора должна превышать суммарную потребляемую мощность нагрузки с учетом пусковых токов техники с электромоторами на 20-30%.

По отношению к генератору выходная мощность стабилизатора должна быть меньше его мощности. Оптимальной нагрузкой установки для её стабильной и качественной работы считается не более 70-80% от максимального значения.

Качество напряжения

Если стабилизатор устанавливается после генератора, то он должен обладать:

  • диапазоном входного напряжения, достаточным для корректировки скачков выходного сигнала генераторной установки по всей амплитуде;
  • выходным напряжением с погрешностью меньшей, чем у генератора;
  • способностью корректировать форму выходного напряжения, если генератор не отличается чистым сигналом;
  • диапазоном входной частоты, соответствующим выходной частоте агрегата.

Если стабилизатор устанавливается до генератора, то он должен обладать:

  • более широким диапазоном входного напряжения, чем диапазон срабатывания АВР, в котором устройство выполняет перевод электропитания нагрузки на резервную линию;
  • выходным напряжением с минимальной погрешностью и идеальной синусоидальной формой, чтобы во время работы основной линии электропитания обеспечивать качественным напряжением подключенную нагрузку.

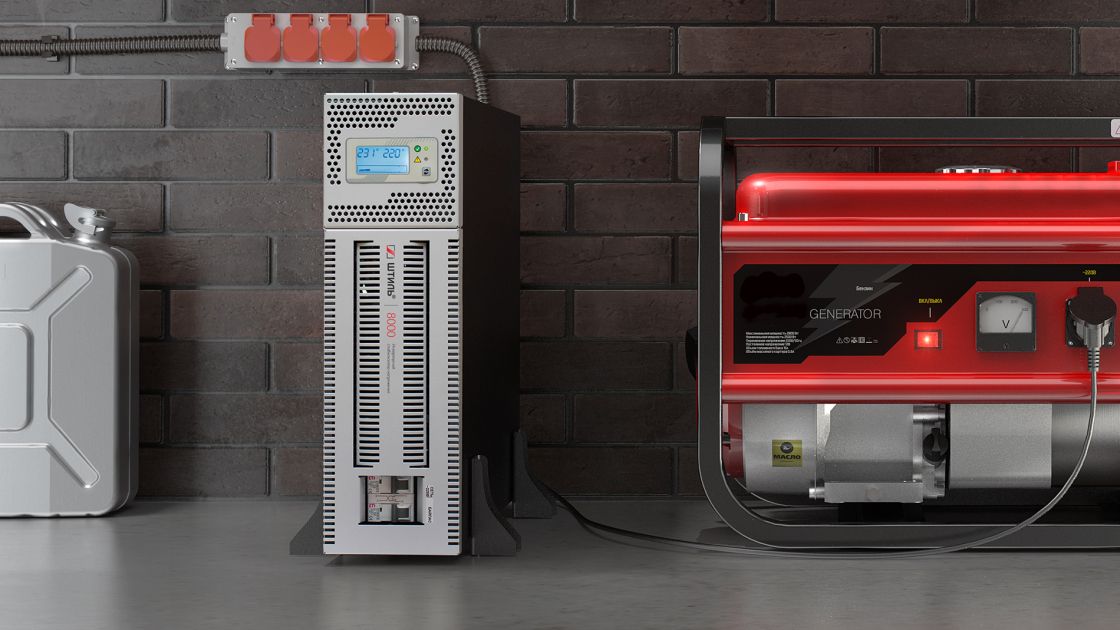

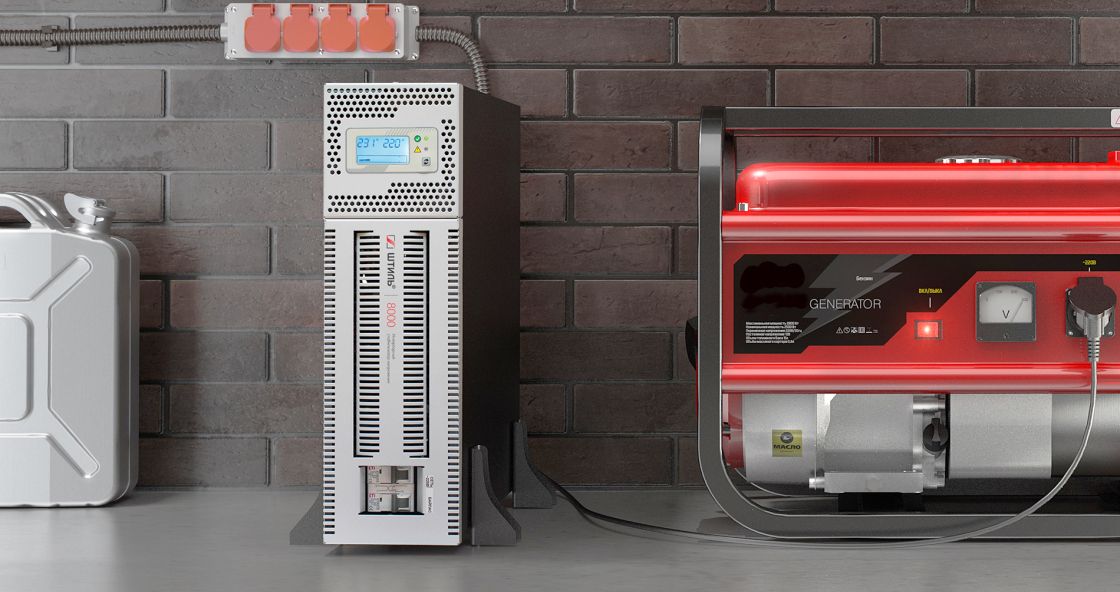

Работа инверторных стабилизаторов с генератором

Среди различных типов стабилизаторов инверторные модели больше всего подходят для работы в связке с генераторными установками. Принцип их действия, основанный на технологии двойного преобразования энергии, обеспечивает широкий диапазон входного напряжения и частоты, а также коррекцию формы выходного сигнала.

Важными требованиями для генератора при подключении к нему инверторного стабилизатора являются:

  • необходимый запас мощности (о нем было указано выше);
  • наличие системы автоматического регулирования оборотов (для асинхронных моделей);
  • диапазон выходной частоты должен быть не шире диапазона входной частоты стабилизатора.

Инверторные стабилизаторы бренда «Штиль» обладают высокими техническими характеристиками, за счет которых их можно использовать с большинством современных моделей генераторов. Устройства обеспечивают:

  • мгновенную реакцию на колебания напряжения (за 0 мс) – полностью исключается подача на нагрузку некачественного напряжения;
  • работу в расширенном диапазоне входного напряжения (от 90 до 310 В) – корректируются значительные сетевые колебания или скачки напряжения генератора;
  • непрерывное электроснабжение оборудования качественным напряжением с минимальной погрешностью (не более 2%) и идеальной синусоидальной формой (независимо от формы напряжения генератора или в электросети);
  • бесперебойное питание при кратковременных обрывах электроэнергии в доме (до 200 мс) – исключается ненужное срабатывание АВР при «морганиях» света.

Обзор инверторных стабилизаторов напряжения IS5000 (5 кВА / 4,5 кВт) и IS7000 (7 кВА / 5,5 кВт) «Штиль»

Где купить инверторные стабилизаторы для генератора?

Купить инверторные стабилизаторы для работы в связке с генераторной установкой можно в нашем официальном интернет-магазине российского производителя «Штиль». Доступна быстрая и удобная доставка по Москве и другим городам России надежными транспортными компаниями.

Заказать оборудование могут не только физические лица, но и представители компаний. Для этого необходимо поместить товар в корзину и нажать на кнопку «Получить» счет. При оптовых заказах предусмотрены специальные условия. Цены на стабилизаторы указаны с НДС 20%. Гарантия на изделия составляет 2 года.

Для правильного подбора оборудования можно:
