Совет 1. Определите, что именно будет подключаться к устройству
Перед покупкой стабилизатора необходимо решить, что будет подключаться к устройству, вариантов несколько:
- отдельный прибор;
- группа приборов;
- весь дом.
В загородном доме или на даче, где перепады напряжения часто имеют серьезный и затяжной характер, последний вариант наиболее предпочтителен, так как гарантирует стабильное напряжение во всех без исключения розетках. Для такого применения выбирают мощный однофазный или трехфазный стабилизатор (в зависимости от типа сети).
Его подключают на вводе от питающей линии после счетчика потребляемой электроэнергии. Размещение такого крупногабаритного устройства в условиях частного дома или дачи вполне допустимо – места там больше, чем в квартире, где такой стабилизатор может занять часть и без того ограниченного жилого пространства.
Однако цена изделия с мощностью, достаточной для централизованного подключения домашней электросети, может оказаться многим не по карману. Если приобрести такой стабилизатор возможности нет, то необходимо обеспечить защитой наиболее чувствительную технику. В среднестатистическом частном доме к таковой можно отнести: газовый котел (в первую очередь), циркуляционный насос, холодильник и стиральную машинку – в зависимости от конкретной ситуации данный список может как расти, так и уменьшаться. Многое решает качество сети – чем оно хуже, тем большему числу приборов потребуется стабилизатор.
Совет 2. Не промахнитесь с мощностью
Номинальная мощность стабилизатора должна быть не меньше, чем суммарная потребляемая мощность оборудования, к которому вы планируете его подключить! При нарушении данного условия устройство не сможет работать из-за перегрузки и его придется сдать обратно в магазин, потратив время на возврат – это в лучшем случае, а в худшем – оно выйдет из строя и назад его уже никто не примет.
Как правило, для обычной городской квартиры хватает стабилизатора с мощностью до 3500 Вт, поскольку нагрузка небольшая – телевизор, компьютер, стиральная машина и холодильник. Современный частный дом, как правило, предполагает отопительное и насосное оборудование, автоматические ворота, наружное освещение с лампами большой мощности. Кроме того, на приусадебном участке используется различный электроинструмент и гаражное оборудование. Мощность всех этих устройств значительно превышает мощность обычной «квартирной» бытовой техники, поэтому при выборе стабилизатора для такого применения следует рассматривать модели от 5-6 кВт и более.
Рекомендуем также заложить мощностной запас, то есть выбрать стабилизатор с номиналом, превышающим фактическую мощность нагрузки на 20-30%. Дополнительные проценты позволят дозагрузить изделие в процессе использования, а также нивелировать возможное снижение выходной мощности при падении входного напряжения.
Закладывать слишком большой запас (свыше 30-40%) бессмысленно – сильная недозагрузка не приносит каких-либо положительных моментов в работу стабилизатора. Вы просто отдаёте деньги за лишнюю мощность, которую затем не используете.
Будьте внимательны к единицам измерения. Дело в том, что номинал стабилизатора может быть указан в вольт-амперах (ВА), а потребляемая мощность бытовой техники обычно приводится в ваттах (Вт). ВА ≠ Вт.
Во избежание ошибки нужно внимательно читать маркировку и при необходимости перевести активную суммарную мощность своего оборудования в вольт-амперы.
Для этого значение мощности каждого электроприбора в ваттах делится на специальный коэффициент – cos(φ).
Сos(φ) обычно указывается производителем в сопроводительной документации к электроприбору (встречается обозначение PF – Power Factor). При отсутствии данных допустимо принять cos(φ) в пределах 0,7 - 0,8.
Устройства, имеющие в своем составе электродвигатель, характеризуются высокими пусковыми токами. При расчете общей мощности для таких потребителей следует использовать не номинальное, а максимальное пусковое значение (обычно превышает штатное минимум в 3 раза).
Совет 3. Не забывайте, что кроме мощности существуют и другие характеристики
Перед покупкой следует изучить параметры интересующего вас стабилизатора и убедиться, что прибор сочетаем с электросетью и планируемой к подключению техникой. Особо обратите внимание на:
| Параметр стабилизатора | Обязательное к выполнению требование |
| Фазность | Должна совпадать с фазностью питающей сети. |
|---|---|
| Диапазон стабилизируемого напряжения | Должен соответствовать амплитуде сетевых колебаний. |
| Точность стабилизации | Должна быть не больше, чем допустимое для нагрузки отклонение напряжения. |
| Тип | Недостатки прибора не должны оказывать негативного влияния на нагрузку, минусы присутствуют у большинства стабилизаторов, они могут не указываться в технической документации и каталогах, но их можно легко найти в интернете. |
| Быстродействие | Прерогатива за моделями с максимальным значением. |
| Форма выходного напряжения | Прерогатива за моделями с идеальной синусоидой. |
| Информационный дисплей, функция «байпас» и необходимые защиты | Должны быть в наличии. |
Некоторые из указанных параметров ниже мы разберем подробнее.
Фазность
Если сеть однофазная, то, соответственно, потребуется однофазное устройство. При наличии трехфазной сети может быть несколько вариантов организации электропитания:
- поставить один трехфазный стабилизатор напряжения 380 В (обязательно потребуется, если в доме есть трехфазная нагрузка с двигателями);
- установить три однофазных 220 В – по одному на каждую фазу (такая схема подключения возможна, если не будут запитываться трехфазные потребители с двигателями);
- поставить однофазный стабилизатор только на одну питающую фазу (например, если требуется обеспечить качественным питанием ответственную однофазную нагрузку, размещенную на одном из проводников);
- установить стабилизатор напряжения с конфигурацией 3 в 1 (три в один) – это уникальные устройства (единственный производитель – ГК «Штиль»), у которых трехфазный вход и однофазный выход.
Стабилизаторы конфигурации 3 в 1 обеспечивают равномерную нагрузку на трехфазную сеть, что исключает возможность перекоса фаз и позволяет питать однофазные электроприборы с мощностью большей, чем мощность отдельной фазы сети.
Диапазон стабилизируемого напряжения
Стабилизатор будет эффективен только в том случае, если диапазон его входного напряжения будет больше, чем амплитуда реальных сетевых колебаний.
Определить данную амплитуду помогут контрольные замеры: подключите вольтметр или мультиметр к розетке и в течение некоторого промежутка времени (не менее пяти дней) записывайте показатели. На основании полученных данных легко установить границы сетевых отклонений, по которым и нужно подбирать подходящее устройство.
Замеры рекомендуется делать во время максимальной загрузки (утро/вечер), включив все планируемые к подключению электроприборы.
Замеры под нагрузкой и без нее могут сильно отличаться.
Точность стабилизации
При выборе стабилизатора обязательно убедитесь, что точность его стабилизации соответствует требованиям ваших приборов по допустимому отклонению питающего напряжения от номинального значения.

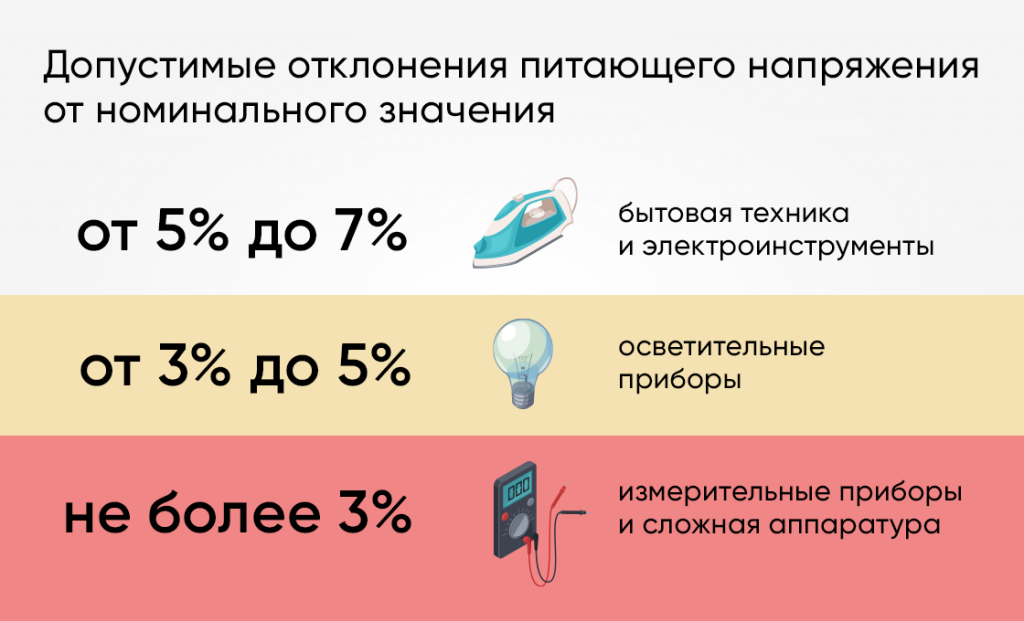

В общем случае данные требования выглядят следующим образом:
- современная бытовая техника и электроинструменты – от 5% до 7%;
- осветительные системы – от 3 до 5%;
- измерительные приборы и сложная аппаратура – не более 3%.
Получается, что точности в 7-10%, характерной для многих стабилизаторов старых поколений, не хватит для успешной работы с основными категориями современных потребителей электроэнергии.
Тип
Сегодня на рынке бытовой электротехники представлено несколько типов стабилизаторов напряжения, каждый из которых имеет свои технические особенности, накладывающие ограничения на применение с некоторыми нагрузками. Устройства делятся на четыре категории в зависимости от принципа их работы:
- электромеханические;
- релейные;
- электронные (симисторные и тиристорные);
- инверторные (двойного преобразования).
Сравнение работы разных типов стабилизаторов приведено в таблице ниже.
| Тип стабилизатора | Принцип действия и основные технические характеристики |
| Электромеханические | Корректировка входного напряжения осуществляется подвижным механизмом (сервоприводом), который перемещается по обмотке автотрансформатора, изменяя коэффициент трансформации так, чтобы выходное напряжение было максимально приближено к номинальному значению. Коррекция напряжения выполняется плавно, с точностью от 3%. Скорость реакции на сетевые отклонения у данных устройств является самой медленной и может составлять более 100 мс. Коррекцию искажений формы напряжения они не выполняют. |
|---|---|
| Релейные | Стабилизация напряжения осуществляется с помощью реле, которое для достижения номинального значения выходного сигнала переключается на необходимую обмотку автотрансформатора. Коррекция напряжения выполняется скачкообразно (дискретно), с точностью в среднем равной 7%. Скорость срабатывания у этих приборов быстрее, чем у вышеуказанного типа, и составляет в среднем 10 мс. Коррекцию искажений формы напряжения устройства не выполняют. |
| Электронные (тиристорные и симисторные) | Стабилизация напряжения осуществляется полупроводниковыми ключами (тиристорами или симисторами), которые коммутируют ту секцию обмотки автотрансформатора, коэффициент трансформации которой обеспечивает максимально приближенное к номиналу значение выходного напряжения. Коррекция напряжения выполняется скачкообразно (дискретно), с точностью в среднем равной 4%. Скорость срабатывания у этих приборов составляет в среднем 10 мс. Коррекцию искажений формы напряжения устройства не выполняют. |
| Инверторные | Стабилизация напряжения выполняется с помощью технологии двойного преобразования: сначала нестабильное напряжение сети преобразуется в постоянное, а затем снова в переменное, но уже с эталонными характеристиками. Коррекция напряжения выполняется мгновенно, с высокой точностью – отклонения от номинального значения составляют не более 2%. Работа в расширенном диапазоне напряжений – 90-310 В. Устройства выполняют коррекцию искажений формы напряжения. |
Невысокие технические характеристики автотрансформаторных стабилизаторов не позволяют их использовать, если в электросети происходят частые и значительные сетевые колебания. Поэтому защита ответственных электроприборов с помощью этих устройств может оказаться бесполезна. В инверторных моделях все недостатки, которые свойственны другим типам стабилизаторов, исключены, что существенно расширяет сферы их применения.
Быстродействие
При подборе стабилизатора напряжения важно учитывать то, что разные модели будут иметь различную скорость реакции на отклонения сетевого напряжения. При этом чем больше устройству требуется времени, чтобы довести выходной сигнал до номинального значения, тем больше риск того, что оно не успеет вовремя среагировать и пропустит чрезмерно повышенное или пониженное напряжение на нагрузку, которое может стать для неё фатальным.
Из всех типов стабилизаторов только инверторные модели имеют мгновенную реакцию (0 мс), которая обеспечивается бестрансформаторной технологией двойного преобразования.
Форма выходного напряжения
Для многих электроприборов требуется не только стабильное напряжение, но и его идеальная синусоидальная форма. Особенно это важно для потребителей, в составе которых есть электромоторы. Искажение синусоидальной формы напряжения для такой нагрузки чревато нарушением её работы: появляется вибрация и неспецифичный гул, растет тепловыделение и энергопотребление. Также в механических элементах оборудования могут происходить ложные срабатывания. Все это разрушительно влияет на технику, значительно ускоряя ее износ и создавая аварийные ситуации.
Несинусоидальная форма напряжения также может создавать помехи в работе телекоммуникационной, аудио- и видеотехники. Они будут проявляться при воспроизведении или записи звука, а также при передаче данных.
Важно отметить, что далеко не все стабилизаторы напряжения способны нивелировать искажения синусоидальной формы напряжения. На сегодняшний день единственные устройства, которые будут гарантированно подавать на нагрузку напряжение идеальной синусоидальной формы (независимо от того, какая форма напряжения на входе) – это инверторные модели.
Наличие информационного дисплея
Для частного дома и дачи рекомендуется выбирать стабилизатор, снабженный информационным дисплеем (особенно при организации централизованной защиты). Такое устройство удобнее в эксплуатации и обслуживании – оно будет отображать основные параметры сети и нагрузки, а также оперативно сообщать об изменениях своего состояния и возникающих авариях.
Наличие функции «Байпас»
Стабилизатор, используемый в частном доме или на даче, может, во-первых, сталкиваться с регулярными перегрузками, а во-вторых, оставаться без присмотра на долгое время. Поэтому прибору необходима функция байпаса, позволяющая подавать входное напряжение в обход силовой схемы, то есть сразу со входа на выход. На практике включение байпаса при перегрузке или поломке стабилизатора сохранит электроснабжение подключенного к нему оборудования, но без коррекции напряжения.
Стоит отметить, что в условиях стабильного напряжения питание нагрузки через цепь байпаса поможет сэкономить электроэнергию. Главное, чтобы в случае ухудшения входного напряжения устройство максимально быстро вводило в работу цепь стабилизации.
Наличие защиты
Для частного дома и дачи подходят только стабилизаторы, оснащенные современной системой защиты. Оптимальный алгоритм ее работы выглядит следующим образом:
- при перегреве, перегрузке и внутренней неисправности включается функция «Байпас»;
- при коротком замыкании, слишком высоком и, наоборот, низком входном напряжении устройство отключается.
Немаловажна и функция автоматического старта, которая восстановит нормальное функционирование прибора сразу после исчезновения фактора, вызвавшего срабатывание защиты.
Совет 4. Не гонитесь за дешевизной
Экономия на стабилизаторе – не самое дальновидное решение. Условные пять тысяч рублей, выгаданные благодаря покупке дешёвого и простого прибора, могут в будущем обернуться намного большими тратами.
Дело в том, что стабилизаторы из низкой ценовой категории обычно имеют достаточно ограниченный функционал и ввиду этого не всегда справляются с резкими сетевыми колебаниями. В итоге страдает нагрузка, для которой возможен как сбой в работе, так и выход из строя. Поэтому при выборе стабилизатора смотрите в первую очередь не на цену прибора, а на его эффективность и обязательно проверяйте входит ли техника, которую необходимо подключить к изделию, в область его применения.
Отдельно отметим, что в эконом-сегменте отечественного рынка стабилизаторов преобладает китайская продукция (часто с русскоязычным названием), не отличающаяся высоким качеством сборки и длительным рабочим ресурсом. Как правило, это электромеханические и релейные устройства.
Тиристорные и симисторные изделия стоят дороже, их рабочие характеристики, в большинстве случаев, отвечают требованиям электрооборудования типичного для дачи или частного дома. С другой стороны, тиристорные и симисторные стабилизаторы, особенно повышенной мощности, по цене догоняют инверторные модели. Поэтому стоит задуматься о целесообразности их приобретения, поскольку за те же деньги можно купить инверторное устройство, которое имеет лучшие показатели по долговечности, точности и быстродействию (мгновенным срабатыванием не может похвастаться ни один другой тип стабилизаторов).
Кроме того, эталонный уровень защиты для целого ряда нагрузок способен обеспечить только современный инверторный стабилизатор!
Совет 5. Заранее решите, где и как будете размещать стабилизатор
Устройство, которое планируется использовать с отдельной нагрузкой либо с группой рядом расположенных нагрузок, удобнее всего устанавливать в непосредственной близости от защищаемой техники. Стабилизатор «на всю сеть» рекомендуется монтировать в районе вводного электрического щитка.
И в том и в другом случае необходимо удостовериться (желательно до покупки прибора), что в намеченном для установки месте:
- хватит пространства для безопасного размещения стабилизатора в эксплуатационном положении;
- показатели температуры и влажности соответствуют допустимым для прибора значениям;
- обеспечивается удобный доступ к органам управления и индикации стабилизатора, а также к кнопке его включения/выключения и входным/выходным разъемам;
- отсутствуют факторы, способные оказать негативное воздействие на устройство (высокая концентрация пыли, сильная вибрация, химически активная среда – полный список запретов можно узнать из сопутствующей стабилизатору технической документации);
- обеспечивается свободная вентиляция стабилизатора.
При невыполнении любого из вышеприведённых пунктов нужно либо рассмотреть другую модель стабилизатора, либо поменять место установки.
Подбирая стабилизатор для частного дома или дачи, стоит рассматривать либо напольные/настольные модели, либо настенные.
Стабилизаторы в рэковом исполнении (для телекоммуникационной стойки) предусматривают монтаж в соответствующую стойку и являются не самым удобным вариантом для бытового применения.
При размещении стабилизатора также следует принять во внимание ряд дополнительных факторов:
| Название параметра | Описание параметра |
| Диапазон допустимой температуры | Стабилизатор является теплолюбивым устройством, поэтому его не стоит размещать на улице или в неотапливаемом помещении. |
|---|---|
| Уровень шума | Срабатывание механических элементов у релейных и электромеханических стабилизаторов сопровождается специфичным и достаточно громким щелчком или лязгом. Работа мощных инверторных и полупроводниковых моделей тоже не беззвучна – у них шумит в первую очередь система принудительной вентиляции. Общую громкость устройства стоит учесть при выборе места установки – не рекомендуем располагать мощный стабилизатор в спальной, гостиной или на кухне. |
| Требования по защите от внешних воздействий | Пыль, влажность, сильные вибрации и агрессивные среды крайне нежелательны для стабилизатора. Такой прибор надо устанавливать в сухом, не пыльном и не загазованном месте, без соседства с пожаро- и взрывоопасными веществами. |
Совет 6. Разберитесь с подключением
Стабилизаторы оснащаются или сетевой вилкой и выходными розетками, или клеммной колодкой (возможен комбинированный вариант – клеммная колодка + несколько выходных розеток).
В первом случае главное проверить совместимость вилки и выходных розеток стабилизатора с сетевой розеткой и нагрузочными кабелями. Учтите, что одно из условий безопасного функционирования большинства современных стабилизаторов – наличие в сетевой розетке подключенного и исправного земляного контакта.
Во втором случае дело обстоит сложнее, так как работать с клеммной колодкой можно только имея определённые навыки в электрике. Отсутствие таких навыков не повод отказываться от приобретения стабилизатора с клеммами, а повод пригласить для его подключения профессионала.
Совет 7. Не станьте заложником ошибочного мнения
Из-за отсутствия необходимой информации об особенностях работы стабилизаторов напряжения и подключаемой к ним бытовой нагрузки у многих пользователей формируется ошибочное мнение по поводу подбора необходимого устройства. Бытует мнение, что многая электротехника частного дома запросто может нормально работать и при серьезных перепадах напряжения. Однако это не так. Циркуляционные и прочие типы насосов в таких условиях функционирования крайне редко способны отслужить заявленный производителем срок. Во внезапных их поломках становятся виноваты именно сетевые перепады. Падение напряжения негативно сказывается и на нагревательных приборах. При возникновении сетевых просадок значительно снижается мощность бойлеров, электрочайников и батарей.
Некоторые пользователи также считают, что стабилизатор напряжения не требуется технике с электромоторами, так как из-за пусковых токов нагрузки он будет постоянно отключаться. Однако на практике перегрузка является следствием неправильного выбора устройства: она происходит из-за того, что приобретен более дешевый и менее мощный прибор, который не рассчитан на такую нагрузку.
Чтобы ошибочного мнения о работе стабилизаторов не было, перед покупкой устройства внимательно изучите официальную информацию, которую предоставляют многие производители на своих ресурсах, или проконсультируйтесь со специалистами.
Совет 8. Задавайте вопросы
При возникновении любых сложностей с выбором стабилизатора не стоит придерживаться принципа «вдруг повезёт» и действовать наугад. Не стесняйтесь задавать вопросы и обращаться за помощью к специалистам, однако помните, что не каждый ответ правилен и компетентен.
Например, продавец в крупном магазине может просто не разбираться в теме стабилизации электроэнергии настолько глубоко, чтобы давать исчерпывающие и самое главное правильные ответы на вопросы о стабилизаторах.
Для получения достоверной информации рекомендуем использовать проверенные площадки.
Примеры правильного подбора стабилизатора для частного дома
Рассмотрим несколько примеров подбора стабилизатора для защиты различных потребителей в доме, подключенному к однофазной или трехфазной электросети.
Пример №1. Подбор стабилизатора для системы отопления
| Электроприборы | Газовый котел – 115 Вт Циркуляционный насос – 80 Вт (с учетом пусковых токов) |
|---|---|
| Требуемая мощность стабилизатора (с учетом запаса 30%) | (115 Вт + 80 Вт) х 1,3 = 253,5 Вт |
| Подходящая модель стабилизатора из модельного ряда производителя «Штиль» | IS350 с выходной мощностью 300 Вт |
Пример №2. Подбор стабилизатора для компьютерной техники
| Электроприборы | Системный блок – 400 Вт Монитор – 150 Вт Аудиоколонки – 100 Вт Роутер – 30 Вт Принтер – 150 Вт |
|---|---|
| Требуемая мощность стабилизатора (с учетом запаса 30%) | (400 Вт + 150 Вт + 100 Вт + 30 Вт +150 Вт) х 1,3 = 1079 Вт |
| Подходящая модель стабилизатора из модельного ряда производителя «Штиль» | IS1500 или IS1500RT с выходной мощностью 1125 Вт. Обратите внимание! Особенностью стабилизатора IS1500RT является то, что на его корпусе, кроме стандартной евророзетки, размещено три «компьютерных» разъема IEC-320-C13, что позволит более удобно подключить рассматриваемый тип нагрузки к стабилизатору. |
Пример №3. Подбор стабилизатора для дома, подключенного к однофазной сети
| Номинальное напряжение сети | 230 В |
|---|---|
| Однофазный вводной автомат | 25 А Обратите внимание! Подбор устройства для обеспечения централизованной защиты необходимо осуществлять по номиналу вводного автоматического выключателя. При этом его характеристики должны соответствовать выделенной мощности электроэнергии. Если номинал вводного автомата меньше или больше выделенной мощности, требуется заменить его на подходящий по характеристикам прибор. Только в этом случае можно организовать эффективную и безопасную систему электропитания. |
| Максимальная мощность нагрузки | 230 В х 25 А = 5750 Вт |
| Требуемая мощность стабилизатора (с учетом запаса 30%) | 5750 Вт х 1,3 = 7475 Вт |
| Подходящая модель стабилизаторов из модельного ряда производителя «Штиль» | IS8000 (7,2 кВт), которую можно разместить рядом с электрощитом. |
Пример №4. Подбор стабилизатора для дома, подключенного к трехфазной сети
| Номинальное напряжение одной фазы | 230 В |
|---|---|
| Трехфазный вводной автомат | 25 А Обратите внимание! В этом случае устройство также подбирается по номиналу вводного автоматического выключателя. |
| Величина максимальной мощности нагрузки на одной фазе | 230 В х 25 А = 5750 Вт |
| Требуемая мощность стабилизатора (с учетом запаса 30%) | 5750 Вт х 1,3 = 7475 Вт |
| Подходящая модель стабилизаторов из модельного ряда производителя «Штиль» | В этом примере возможны следующие варианты организации системы электропитания:
Если в трехфазной сети требуется организовать защиту только одной фазы, то также подойдет модель IS8000 (7,2 кВт). |
Пример №5. Подбор стабилизатора для однофазного прибора с мощностью, превышающей мощность одной фазы сети
| Тип электросети | Трехфазная |
|---|---|
| Напряжение фазы | 230 В |
| Трехфазный вводной автомат | 16 А |
| Величина максимальной мощности нагрузки на одной фазе | 230 В х 16 А = 3680 Вт |
| Подключаемая нагрузка | Однофазный электроприбор с потребляемой мощностью 6000 Вт Обратите внимание! В том случае, когда мощности одной фазы сети недостаточно для питания однофазного прибора, можно использовать стабилизатор с конфигурацией 3 в 1, который позволит равномерно распределять мощность однофазной нагрузки по всем трем фазам. |
| Требуемая мощность стабилизатора конфигурации 3 в 1 (с учетом запаса 30%) | 6000 Вт х 1,3 = 7800 Вт |
| Подходящая модель стабилизаторов из модельного ряда производителя «Штиль» | IS3110RT (8000 Вт), который будет равномерно распределять на каждую фазу по 2600 Вт (7800 Вт /3). |
Где купить качественный стабилизатор для дома?
На нашем ресурсе вы получите всю необходимую помощь в подборе стабилизатора, а также ответы на вопросы, связанные с его подключением и эксплуатацией. Интересующую информацию можно узнать как у специализирующегося в данной сфере консультанта, так и самостоятельно – воспользовавшись подборкой проверенных статей соответствующей тематики.
Для обеспечения качественным электропитанием основных электропотребителей в частном доме или на даче подойдут следующие инверторные модели стабилизаторов напряжения «Штиль»:
- однофазные настенного исполнения – IS350-IS20000;
- однофазные напольной/стоечной установки – IS1000RT-IS20000RT;
- с конфигурацией 3 в 1 – IS3106RT-IS3120RT;
- трехфазные напольного/стоечного исполнения – IS3306RT-IS3320RT.
