Если коротко: что лучше – онлайн ИБП или линейно-интерактивный?
Если нужна защита для простой нагрузки в относительно стабильной сети, можно рассматривать линейно-интерактивный ИБП. Он дешевле онлайн-моделей и может корректировать умеренные отклонения напряжения без перехода на аккумуляторы.
Если технике нужно питание без разрыва, стабильное напряжение и чистая синусоидальная форма, лучше выбрать онлайн ИБП. Он подходит для газовых котлов, циркуляционных насосов, серверов, видеонаблюдения, медицинского, лабораторного и другого чувствительного оборудования.
Чем онлайн ИБП отличается от обычного?
Под обычным ИБП пользователи часто понимают резервные или простые линейно-интерактивные модели. Главное отличие онлайн ИБП – в постоянном двойном преобразовании энергии. Он не просто переключается на аккумуляторы при аварии, а постоянно формирует выходное напряжение заново через выпрямитель и инвертор.
За счёт этого онлайн ИБП обеспечивает нулевое время переключения, высокую точность стабилизации и чистую синусоидальную форму на выходе. Обычные резервные и многие линейно-интерактивные модели могут иметь задержку переключения, ограниченный диапазон стабилизации и модифицированную синусоиду при работе от батарей.
Что общего у линейно-интерактивных и онлайн ИБП?
Оба типа ИБП поддерживают питание техники при отключении электричества и помогают защитить оборудование от проблем в сети. Но делают это по-разному: линейно-интерактивные модели корректируют напряжение ступенчато и переключаются на аккумуляторы при выходе сети за рабочий диапазон, а онлайн ИБП постоянно формируют выходное питание через двойное преобразование.
Поэтому при выборе важно сравнивать не только мощность и время автономии, но и время переключения, форму выходного напряжения, диапазон стабилизации и требования подключённой нагрузки.
Как работают линейно-интерактивные и онлайн ИБП?
Рассмотрим отличия и сходства в функционировании, а также особенности линейно-интерактивных и online моделей ИБП.
Линейно-интерактивные ИБП
Линейно-интерактивный ИБП питает нагрузку от сети через встроенный ступенчатый регулятор напряжения. Если входное напряжение умеренно отклоняется от нормы, устройство корректирует его без перехода на аккумуляторы. Если напряжение выходит за рабочий диапазон или полностью пропадает, ИБП переключает нагрузку на АКБ.
Такая схема лучше защищает технику, чем резервный ИБП, и реже расходует ресурс батарей при умеренных колебаниях сети. Но время переключения на аккумуляторы не равно нулю, а форма выходного напряжения в автономном режиме зависит от конкретной модели.
Рассмотрим особенности функционирования линейно-интерактивных моделей.
| Характеристики | Пояснение |
| Принцип стабилизации | Ступенчатый, с помощью трансформатора и силовых реле |
| Диапазон корректировки | Ограниченный диапазон входного напряжения, в среднем 165-180 В (точные значения зависят от модели) |
| Точность выходного напряжения | От ±2% до ±10% (чем больше силовых реле, тем точнее вольтаж на выходе) |
| Форма напряжения на выходе |
При работе от сети зависит от качества входного напряжения (транслируется из сети); при работе от АКБ зависит от модели и может быть модифицированной |
| Время перехода на АКБ | Не равно нулю; обычно составляет несколько миллисекунд |
| Время автономной работы | Питание от встроенных или внешних батарей в течение нескольких минут или часов |
| Виды защиты |
От перегрузки, перегрева, КЗ, сетевых аварий Некоторые модели со встроенным варистором |
Онлайн ИБП
Онлайн ИБП работает по схеме двойного преобразования. Сначала входное переменное напряжение преобразуется выпрямителем в постоянное, затем инвертор заново формирует переменное напряжение для нагрузки – со стабильными параметрами и чистой синусоидальной формой.
При пропадании сети или выходе входного напряжения за рабочий диапазон энергия начинает поступать от аккумуляторов, но нагрузка продолжает питаться через инвертор. Поэтому переход происходит без паузы для подключённого оборудования.
Такая схема обеспечивает стабильное выходное напряжение, нулевое время переключения и высокий уровень защиты чувствительной техники.
Рассмотрим особенности функционирования моделей с двойным конвертированием.
| Характеристики | Пояснение |
| Принцип работы | Двойное преобразование: выпрямитель + инвертор |
| Диапазон входного напряжения | Широкий, в среднем от 100 до 300 В (точные значения зависят от модели) |
| Точность выходного напряжения | Не более ±2% |
| Форма напряжения на выходе | При работе от сети и от АБ всегда чистая синусоида |
| Время перехода на АКБ | 0 мс, без разрыва питания нагрузки |
| Время автономной работы | Зависит от аккумуляторных батарей – от 5 минут |
| Виды защиты | Набор защит зависит от модели: перегрузка, короткое замыкание, перегрев, сетевые аварии, импульсные перенапряжения, помехи |
По выходной мощности оба типа ИБП могут быть представлены в разных диапазонах: от маломощных моделей для одного устройства до решений для группы оборудования. Поэтому сравнивать нужно не только топологию, но и характеристики конкретной модели: полную и активную мощность, перегрузочную способность, время автономии и допустимый тип нагрузки.
Названия режимов похожи: оба типа могут работать от сети и от аккумуляторов. Но принцип работы отличается. Линейно-интерактивный ИБП в нормальном режиме передаёт питание через регулятор напряжения и переключается на батареи при выходе сети за рабочий диапазон. Онлайн ИБП постоянно формирует выходное напряжение через выпрямитель и инвертор, поэтому переход на аккумуляторы происходит без разрыва питания.
Главное отличие онлайн ИБП от линейно-интерактивного
| Параметр | Линейно-интерактивный ИБП | Онлайн ИБП |
| Принцип работы |
Корректирует напряжение ступенчато, при аварии переключается на АКБ |
Постоянно формирует выходное напряжение через двойное преобразование |
| Время переключения |
Не равно нулю |
0 мс |
| Форма напряжения |
Зависит от модели, при работе от АКБ часто модифицированная |
Чистая синусоида при работе от сети и от АКБ |
| Стабилизация |
В ограниченном диапазоне |
В широком диапазоне, без перехода на АКБ |
| Цена |
Ниже |
Выше |
| Где применять |
ПК, офисная техника, простая сетевая нагрузка |
Котлы, насосы, серверы, видеонаблюдение, чувствительная техника |
Плюсы и минусы линейно-интерактивных и онлайн ИБП
Сравнение интерактивных и онлайновых ИБП (сильных и слабых сторон) приведено в таблице ниже.
| Тип | Преимущества / недостатки |
| Линейно-интерактивные |
+
−
|
| Онлайн |
+
−
|
Преимущества и недостатки линейно-интерактивных и on-line ИБП связаны с их возможностями по электроснабжению подключенной техники, которые определяют электросеть, в которой они могут работать, а также тип подключаемой нагрузки.
Когда выбрать линейно-интерактивный ИБП?
Линейно-интерактивный ИБП можно рассматривать для техники, которая не предъявляет жёстких требований к форме выходного напряжения и допускает кратковременную паузу при переходе на аккумуляторы. Такие модели подходят для персональных компьютеров, офисной техники, сетевого оборудования и другой нагрузки в относительно стабильной сети.
Перед покупкой важно проверить форму выходного напряжения при работе от аккумуляторов, диапазон входного напряжения, время переключения и допустимую мощность нагрузки.
Когда выбрать онлайн ИБП?
Онлайн ИБП лучше выбирать для техники, которой важно непрерывное питание без разрыва, стабильное напряжение и чистая синусоидальная форма. Такие модели подходят для газовых котлов, циркуляционных насосов, серверов, видеонаблюдения, медицинского, лабораторного, телекоммуникационного и другого чувствительного оборудования.
Если в сети часто бывают просадки, скачки, импульсные помехи или полные отключения, онлайн ИБП обычно обеспечивает более высокий уровень защиты, чем линейно-интерактивная модель.
Онлайн ИБП «Штиль» для чувствительной нагрузки
Ниже приведены примеры онлайн ИБП «Штиль», которые подходят для техники, требовательной к качеству электропитания: газовых котлов, насосов, серверов, видеонаблюдения, сетевого и телекоммуникационного оборудования.
При выборе модели учитывают мощность нагрузки, требуемое время автономной работы, тип аккумуляторов, способ установки и условия эксплуатации.

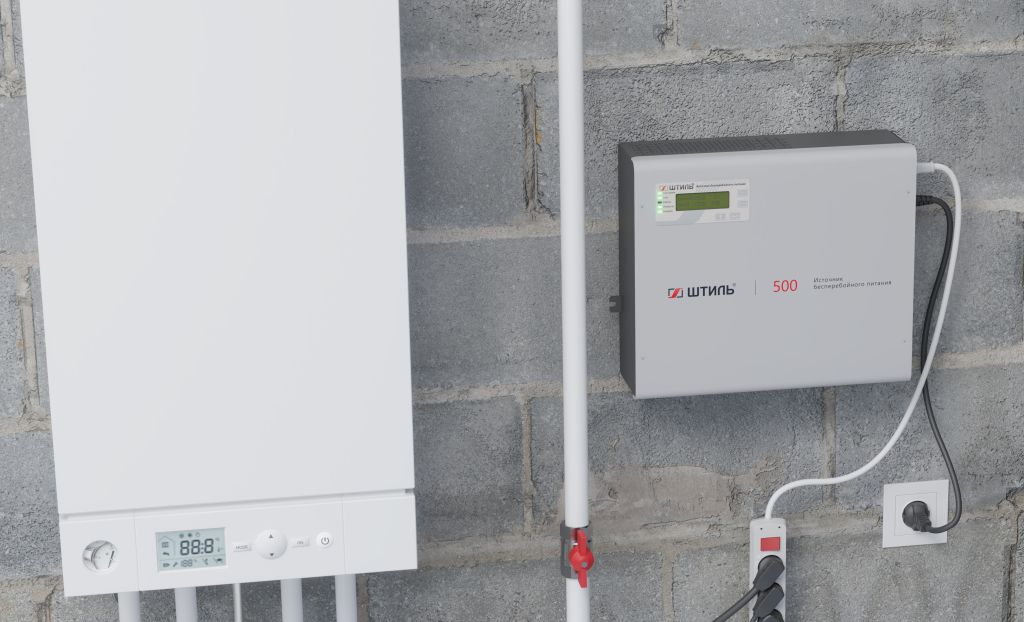

ИБП «Штиль» SW500SL 500 ВА / 400 Вт
Размещается на стене. С компактным и плоским корпусом. Внутри установлено два 12-вольтовых аккумулятора емкостью 9 Ач для резервного электроснабжения приборов в течение 12 минут при 80% загрузке. Для подключения нагрузки предусмотрена одна евророзетка.
Работает бесшумно. Подходит для питания газового котла с циркуляционным насосом, компьютера или системы безопасности.
В видеообзоре ниже показаны настенные онлайн ИБП «Штиль» малой мощности – модели 300, 500 и 1000 ВА, в том числе модель SW500SL. Такие устройства работают по технологии двойного преобразования и подходят для нагрузки, которой важно стабильное питание без разрыва при отключении электричества.
Ролик помогает увидеть исполнение настенных онлайн ИБП, варианты подключения, элементы управления и особенности применения для газовых котлов, циркуляционных насосов, роутеров, видеонаблюдения, компьютеров и другой чувствительной техники.
Видеообзор настенных онлайн ИБП «Штиль» 300-1000 ВА

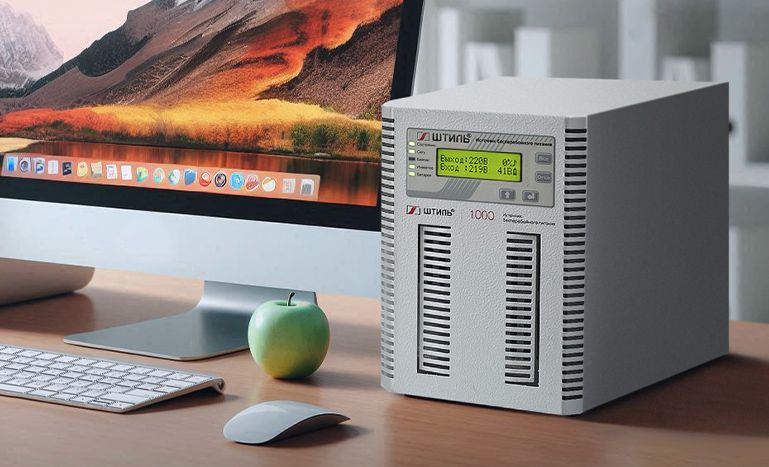

ИБП «Штиль» ST1101L 1 кВА / 0,9 кВт
С напольным исполнением, также легко размещается на столе. У него нет встроенных батарей, но допускается подключение батарейных модулей или аккумуляторных батарей емкостью до 150 Ач. За счет них автономное электроснабжение длится до 4,5 часов при 80% загрузке. Для подключения нагрузки предусмотрена одна евророзетка и три разъема С13.
Применяется для группы компьютерного оборудования или бытовой техники.

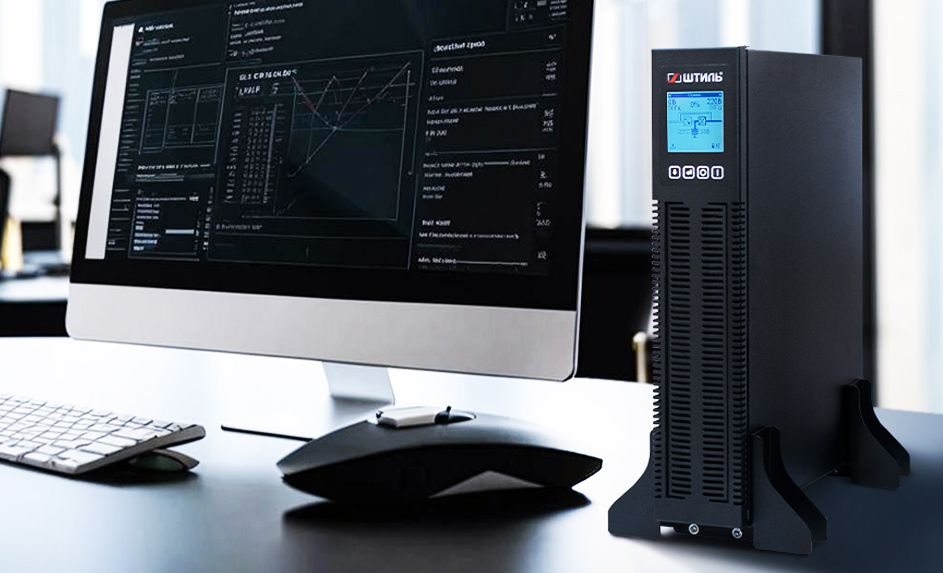

ИБП «Штиль» STR1102L 2 кВА / 1,8 кВт
Имеет универсальное исполнение. Это значит, что размещается или напольно в вертикальном виде, или в стойке/телекоммуникационном шкафу. Не имеют встроенных батарей, но рассчитаны на подключение до 4 батарейных модулей с таким же исполнением. Дают резерв до 2 ч при 80% загрузке. На их корпусе присутствует 8 разъемов C13 и один C19.
Позволяет одновременно подключить группу техники, разделяя её на приоритетную или неприоритетную (то есть отключающуюся при разрядке АБ в первую очередь). Например, несколько компьютеров или серверов. Подходит для автономного питания небольшого офиса.
