Если коротко
- Релейный стабилизатор может щёлкать в штатном режиме – так работают силовые реле при переключении ступеней регулирования.
- Частые щелчки обычно говорят не о поломке, а о нестабильной сети: напряжение часто выходит из нормального диапазона, и устройство постоянно корректирует его.
- Электромеханические стабилизаторы чаще жужжат, а не щёлкают: звук связан с работой сервопривода и перемещением токосъёмного элемента.
- Инверторные стабилизаторы не щёлкают при стабилизации, потому что в них нет реле и сервопривода для переключения ступеней. Возможен только шум вентилятора, если он предусмотрен конструкцией.
- Если звук стал нетипичным, появились ошибки, запах гари, перегрев или отключения, стабилизатор нужно отключить и обратиться в сервис.
Что щелкает внутри стабилизатора?
Стабилизатор напряжения состоит из управляющих и силовых компонентов. Управляющая часть отслеживает входное напряжение и подаёт команду на корректировку, а силовой блок непосредственно изменяет параметры напряжения и формирует питание для нагрузки.
Именно силовой блок чаще всего становится источником характерных звуков при работе стабилизатора. В релейных моделях напряжение корректируется переключением обмоток трансформатора с помощью силовых реле – поэтому слышны щелчки. В электромеханических стабилизаторах регулирование выполняет сервопривод с токосъёмным элементом – его работа может сопровождаться жужжанием. В электронных и инверторных моделях механических реле и сервопривода в цепи стабилизации нет, поэтому характерных щелчков при корректировке напряжения обычно не возникает.
Стабилизаторы, которые жужжат и щёлкают
Специфические жужжания и щелканья характерны только релейным и электромеханическим типам стабилизаторов. Разберем, как это происходит.
Почему щёлкает релейный стабилизатор?

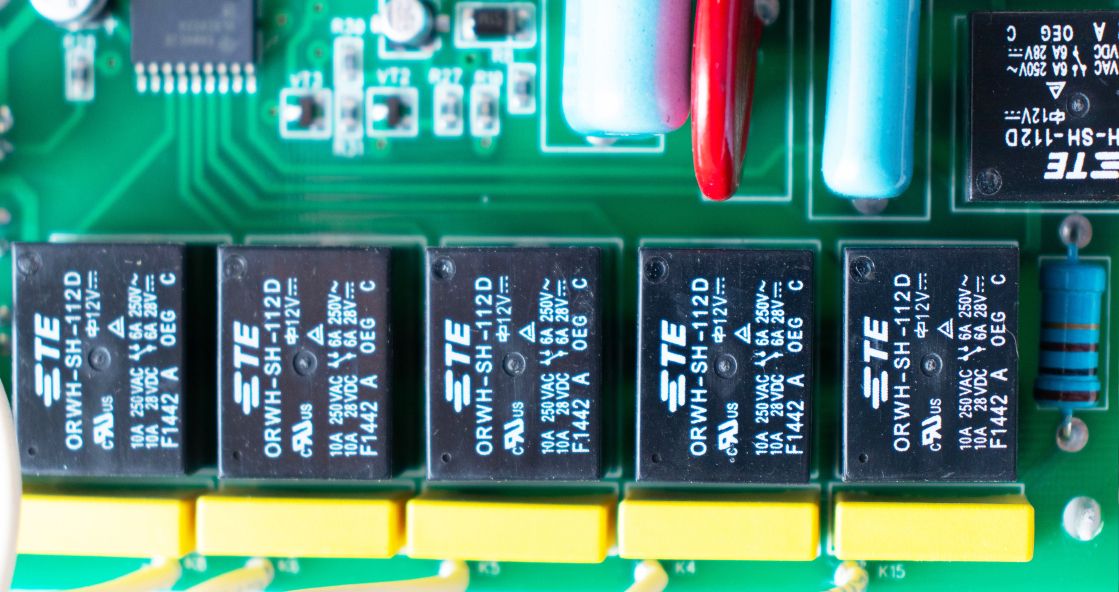

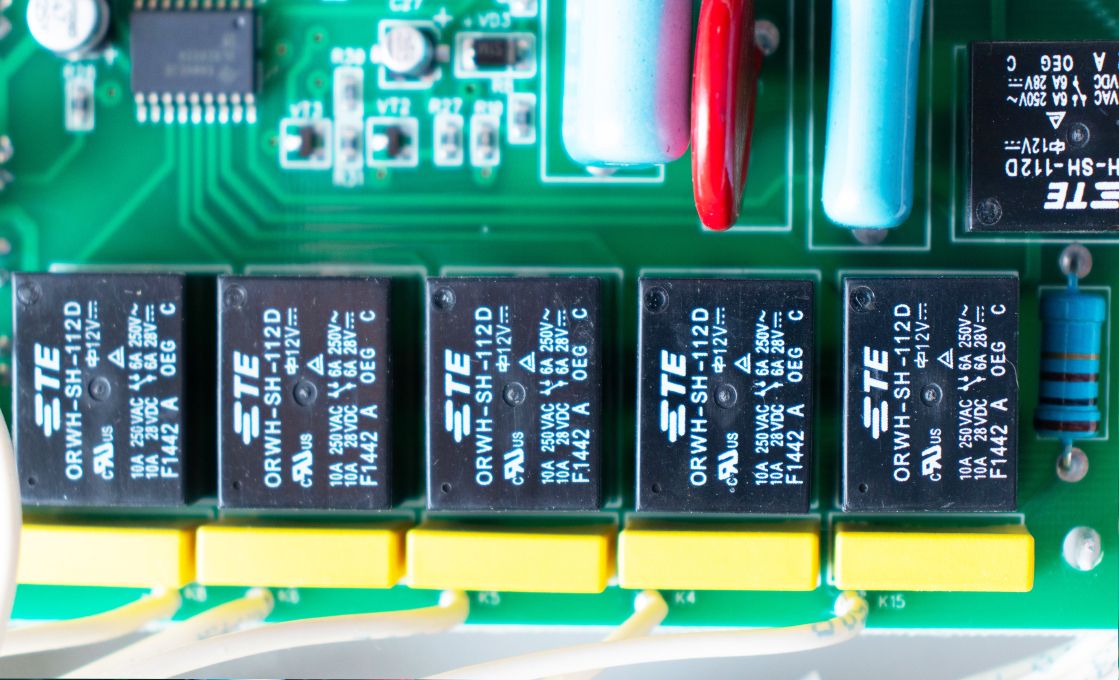

Внутри их силового блока размещен трансформатор и релейные переключатели. Так почему щелкают стабилизаторы релейного типа?
При колебании сетевого напряжения блок управления активирует необходимый сегмент – обмотку трансформатора, замыкая цепь с помощью реле. Когда это происходит, и раздается щелчок. Это означает, что релейный блок задействован, происходит стабилизация, и на выходе формируется напряжение, близкое к номинальному значению. Одновременно с этим на корпусе изделия зажигается светодиод желтого света, оповещающий о том, что на входе напряжение не в порядке. В этом заключается специфика релейных типов.
Плавность, а также точность корректировки зависит от количества реле в силовом блоке. Чем их больше, тем больше устройство делает щелчков. У некоторых приборов установлен блок силовых реле с тихой работой. При коррекции напряжения щелчков почти не слышно. Поэтому, если в помещении посторонние щелчки нежелательны, перед покупкой релейного устройства лучше уточнить об уровне шума.
Если напряжение в сети нестабильное и постоянно переходит из одного диапазона регулирования в другой, релейный стабилизатор будет щёлкать часто. Это не обязательно означает неисправность: устройство может просто постоянно отрабатывать перепады напряжения.
Почему электромеханический стабилизатор жужжит?
В составе этих приборов также присутствует трансформатор, но вместо силовых реле за коррекцию выходного напряжения отвечает сервопривод с токосъемным элементом – графитовой щеткой. Почему электромеханический стабилизатор издаёт жужжание?
Щётка перемещается по трансформаторной обмотке до подходящего сегмента, чтобы стабилизировать напряжение, а затем подать на нагрузку приближенную к номиналу величину. Перемещение токосъемного элемента сопровождается металлическим жужжанием, громкость которого также разная в зависимости от прибора. Равномерное жужжание во время регулирования обычно связано с работой сервопривода и может быть штатным звуком для электромеханической модели. Но резкий скрежет, заедание, рывки или непривычный шум требуют проверки устройства. Процесс корректировки также подтверждается светодиодной индикацией на корпусе.
Влияют ли щелчки стабилизатора на подключённую технику?
Сам по себе щелчок реле или звук работы сервопривода не опасен для подключённой техники. Это не «удар» по нагрузке, а звуковое сопровождение работы силового блока стабилизатора.
Но частые щелчки или постоянное жужжание могут указывать на другую проблему: напряжение в сети нестабильно и регулярно выходит из нормального диапазона. В такой ситуации стабилизатор постоянно корректирует входное напряжение, а его силовой блок работает с повышенной нагрузкой.
Для релейных стабилизаторов частые переключения означают более интенсивную работу силовых реле. Если сеть постоянно «прыгает», реле будут срабатывать чаще, а их ресурс может расходоваться быстрее. Для электромеханических моделей частые колебания напряжения приводят к более активной работе сервопривода и токосъёмного элемента, что также может ускорять износ механических узлов.
Для подключённой техники важен не сам звук, а качество выходного напряжения: скорость реакции стабилизатора, точность стабилизации, форма выходного напряжения и способность устройства выдерживать реальные перепады сети. Если стабилизатор выбран правильно и работает в штатном режиме, щелчки релейной модели обычно не вредят нагрузке.
Другое дело – если щелчки сопровождаются миганием света, перезагрузкой техники, ошибками на дисплее стабилизатора, перегревом, запахом гари или отключением нагрузки. В этом случае нужно проверить входное напряжение, режим работы устройства и инструкцию производителя. Если признаки повторяются, стабилизатор лучше отключить и обратиться в сервис.
Если в сети постоянно происходят резкие и частые перепады напряжения, релейный или электромеханический стабилизатор может работать на пределе своих возможностей. В таких условиях стоит рассмотреть электронный или инверторный стабилизатор, у которого нет механического переключения реле или сервопривода при регулировании напряжения.
Малошумные или бесшумные стабилизаторы
К таким изделиям относятся два типа – электронные (тиристорные или симисторные), а также инверторные. В таких стабилизаторах нет механических реле или сервопривода, которые создают характерные щелчки или жужжание при регулировании напряжения. Рассмотрим, как они функционируют.
Как работают электронные (тиристорные, симисторные) стабилизаторы?
Корректируют напряжение по такому же принципу, как релейные или электромеханические. У них также встроен трансформатор, но коммутацию выполняет блок тиристорных или симисторных ключей. Они открываются и подключают нужный сегмент трансформаторного блока, повышая или понижая напряжение до значения, близкого к номинальному.
Они щелкают? Внутри отсутствуют механические элементы, отвечающие за корректировку. Поэтому они не издают жужжания или щёлканья. Но, чтобы охладить внутреннюю электронику у них часто присутствует кулер (вентилятор), например, такой же, как у ноутбука или компьютера. Вентиляционный шум, в зависимости от модели, может иметь разную громкость.
Как работают инверторные типы?
Отличаются от других тем, что не корректируют напряжения, а создают его заново с помощью технологии двойной конвертации энергии (AC-DC-AC). Внутри корпуса отсутствует трансформатор, нет механических коммутирующих элементов. Вместо них установлены:
- выпрямитель, который переводит нестабильное входное напряжение в постоянное;
- инвертор, создающий затем на выходе обратно переменное уже с заданными характеристиками и чистой синусоидальной формой.
Щёлкают ли такие стабилизаторы при регулировании? Нет: преобразование происходит мгновенно, в них нет силовых реле или сервопривода, которые создают характерные механические щелчки или жужжание. Но в некоторых моделях может быть слышен вентилятор охлаждения. У маломощных моделей чаще применяется естественное, конвекционное охлаждение. У моделей большей мощности (от 1 кВА) может использоваться активное или комбинированное охлаждение с вентиляторами.

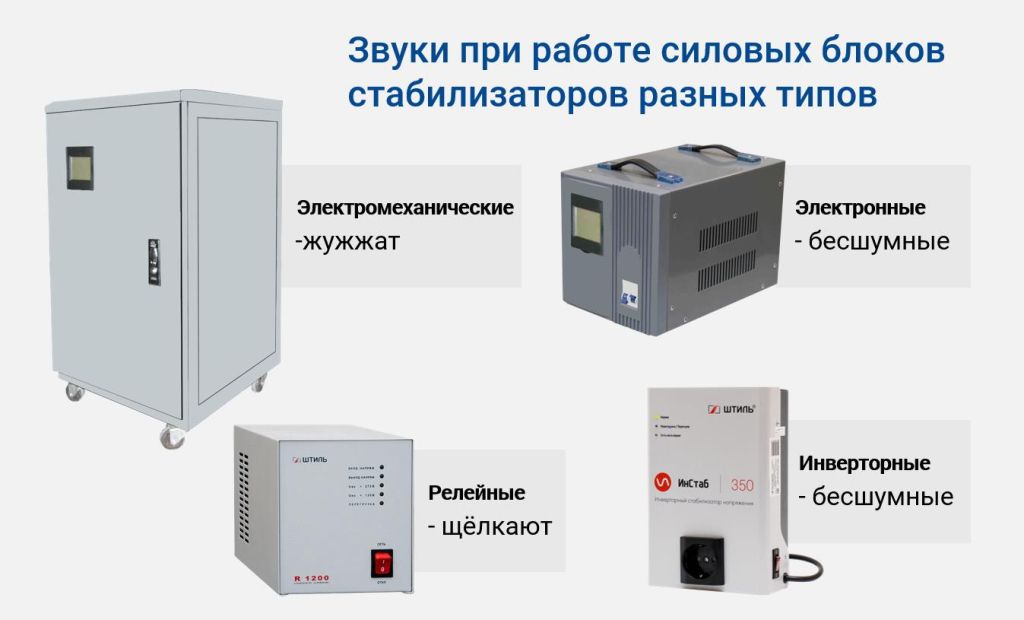

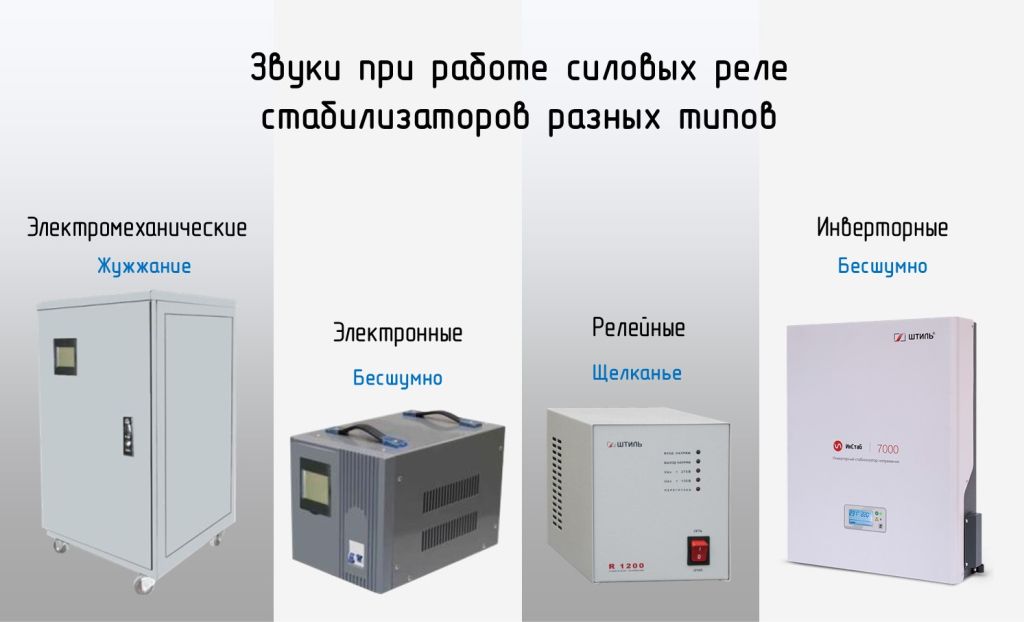

Сравнение звуков устройств разных типов
Сравним в таблице звуки разных устройств при работе.
| Типология | Как регулирует напряжение | Какие звуки возможны |
| Релейный | Переключает обмотки трансформатора силовыми реле | Щелчки при переключении реле |
| Электромеханический | Перемещает токосъёмный элемент по обмотке трансформатора | Жужжание или звук работы сервопривода |
| Тиристорный/симисторный | Переключает ступени электронными ключами | Механических щелчков нет, возможен шум вентилятора |
| Инверторный | Преобразует входное напряжение по схеме AC-DC-AC | Механических щелчков нет, возможен шум вентилятора у моделей с активным охлаждением |
Что делать, если стабилизатор начал часто щёлкать?
Если релейный стабилизатор щёлкает при перепадах напряжения, это обычно штатный режим работы. Устройство переключает ступени регулирования и корректирует выходное напряжение. Но если щелчки стали слишком частыми, появились в определённые часы или сопровождаются миганием света, отключениями техники или ошибками на дисплее, нужно проверить параметры электросети.
Сначала посмотрите индикацию стабилизатора и значения входного напряжения, если они отображаются на дисплее. Частые щелчки могут говорить о том, что напряжение в сети постоянно находится на границе диапазонов регулирования. В такой ситуации стабилизатор исправен, но сеть нестабильна.
Если стабилизатор раньше работал иначе, а затем начал щёлкать, трещать, гудеть, перегреваться, отключаться или издавать запах гари, устройство нужно отключить от сети и обратиться в сервис. Для электронных и инверторных моделей появление щелчков при стабилизации обычно нехарактерно и также требует проверки.
Какие стабилизаторы работают без щелчков?
Если щелчки релейного стабилизатора мешают в жилом помещении или устройство работает в сети с частыми резкими перепадами, можно рассмотреть модели без механического переключения ступеней. К ним относятся электронные и инверторные стабилизаторы.

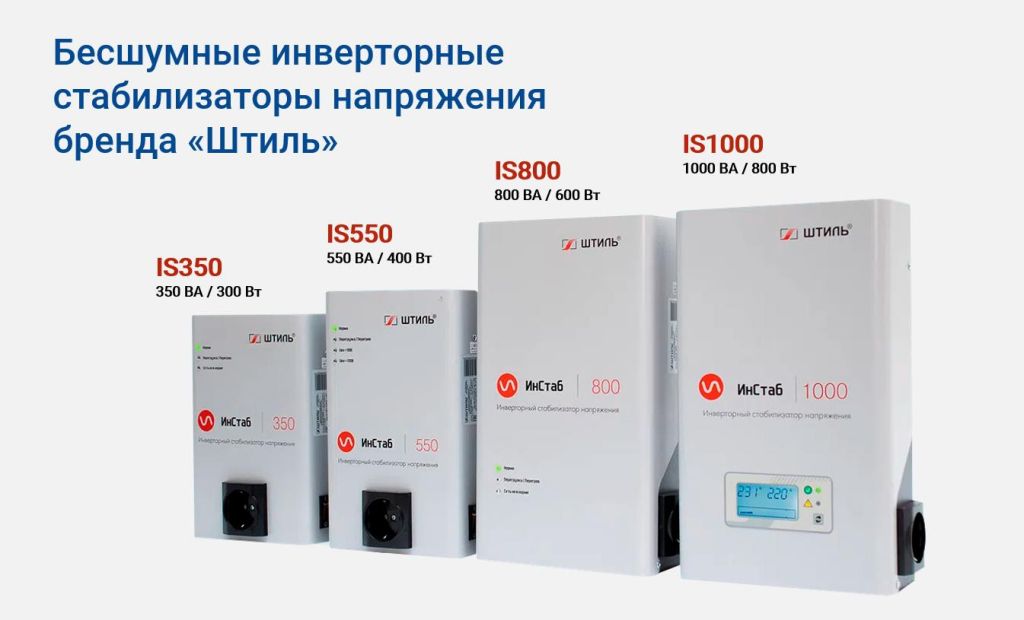

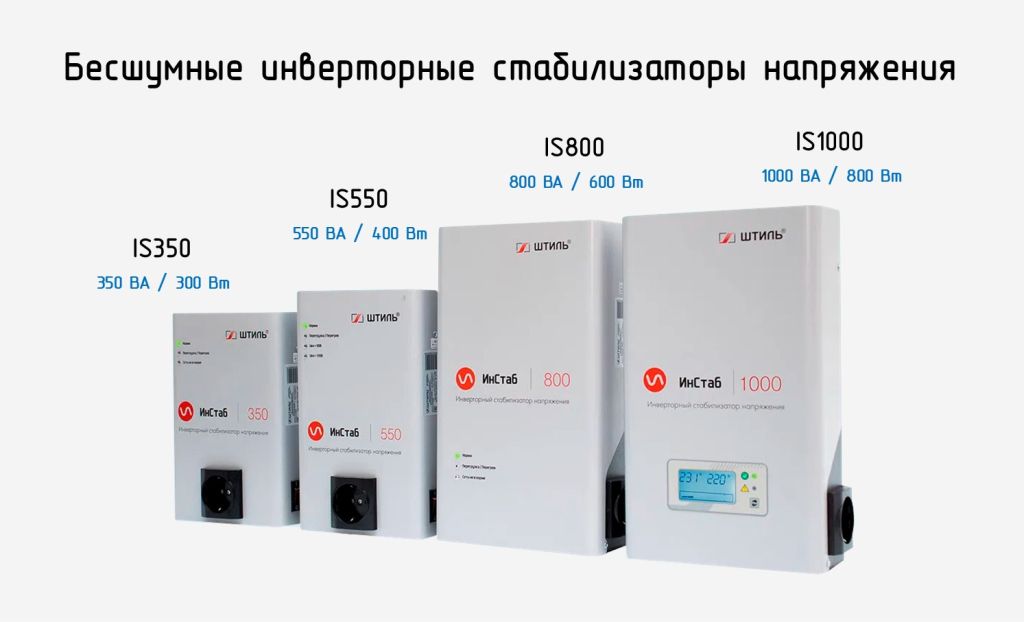

В линейке «Штиль» представлены инверторные модели, которые работают по технологии двойного преобразования AC-DC-AC. При стабилизации напряжения такие модели не издают механических щелчков, а также обеспечивают быстрое реагирование на изменения сети, работу в широком диапазоне входного напряжения и точность стабилизации ±2%.
В линейке этих защитных устройств выделяются:
- модели с полностью бесшумным функционированием (с естественной системой охлаждения);

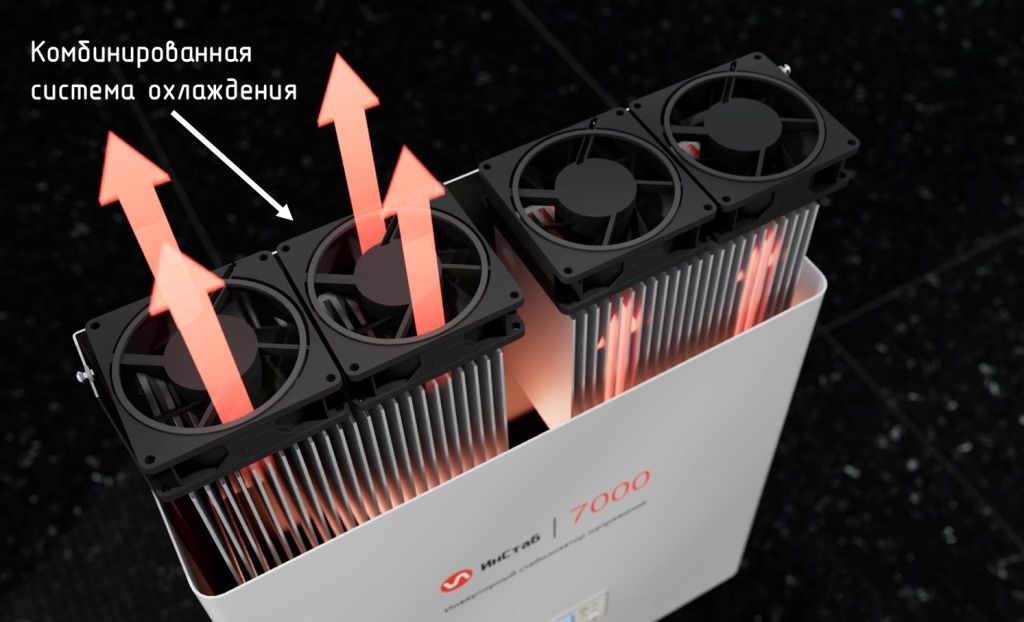

- приборы с тихой работой (с комбинированной системой охлаждения, когда внутренние кулеры включаются изредка, только при высокой внутренней температуре). Звуковой эффект похож на шум от работы персонального компьютера – громкость от 35 до 55 дБ.
Рассмотрим их технические характеристики.
| Модели | Форм-фактор | Мощностная характеристика, кВА | Принцип работы охлаждающей системы |
| IS350-IS1000 | настенный | 0,35-1 | Без вентилятора, с естественным конвекционным охлаждением. |

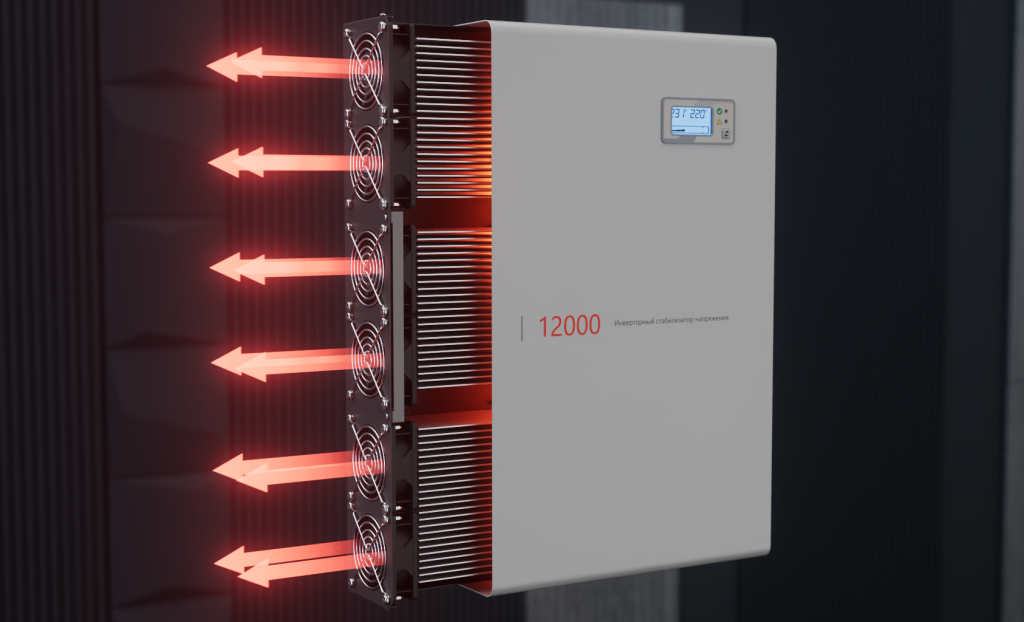

| IS1500-IS20000 | настенный | 1-20 | Комбинированно, кулер активируется только, когда внутренняя температура прибора поднимается выше 50 градусов. Остальное время работает беззвучно. |
| Однофазные серии RT | универсальный (на пол или в стойку) | 1-20 | С вентилятором, он вращается принудительно, но скорость меняется в зависимости от нагрузки. |
| С конфигурацией 3 в 1 серии RT | 6-20 | ||
| Трехфазные серии RT |
