Устройство и принцип действия релейного стабилизатора

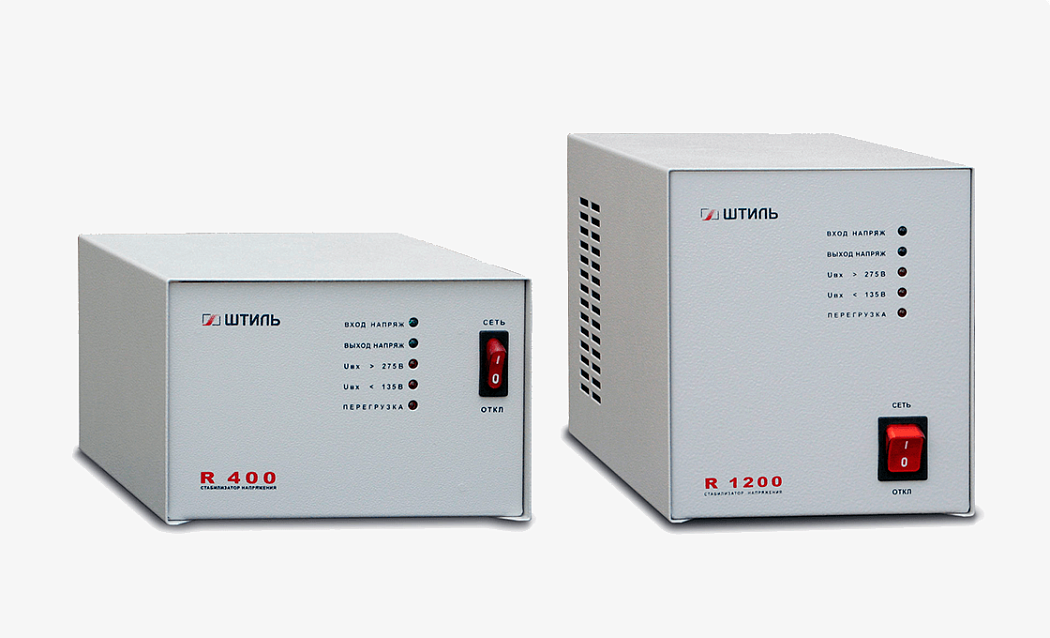

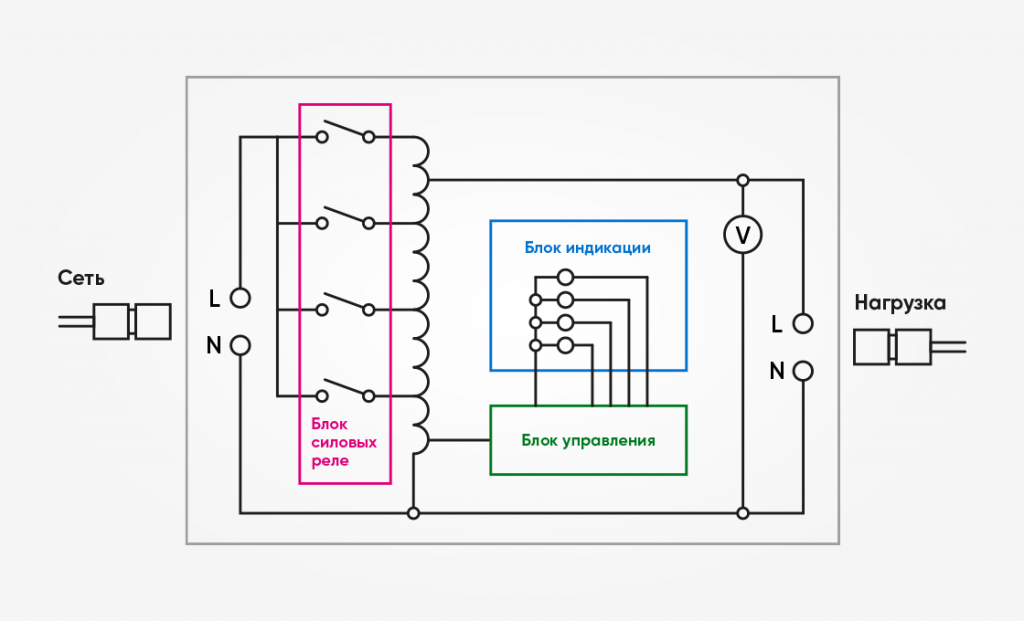

Релейный стабилизатор напряжения состоит из следующих основных узлов:
- силовой автотрансформатор – основа стабилизатора, выполняет коррекцию напряжения;
- электронная схема управления – осуществляет измерение параметров питающей сети и самого устройства, управляет работой силовых реле;
- блок силовых реле – выполняет переключение трансформаторных витков таким образом, чтобы обеспечить номинальные выходные параметры напряжения;
- средства мониторинга – светодиодные индикаторы, ЖК-дисплей, популярные интерфейсы для организации удаленного управления и мониторинга.
Работа релейного стабилизатора в общих чертах может быть описана следующим образом:
- Напряжение на входе проходит через фильтр подавления помех и измеряется электронной схемой. Затем показатели сетевого напряжения сравниваются с номинальным значением, которое должно быть на выходе.
- При недопустимом отклонении значения напряжения в сети от номинального электронная схема формирует сигнал на включение определенных силовых реле, коммутацией которых будет обеспечен необходимый коэффициент трансформации. За счет этого на выходе сформируется значение напряжения, максимально приближенное к номинальному.
- Электронная схема может остановить работу стабилизатора при возникновении коротких замыканий, токовых перегрузок, длительных импульсов или несоответствии фактического напряжения в сети значениям рабочего диапазона входного напряжения стабилизатора.
Плюсы и минусы релейного стабилизатора напряжения
Благодаря простоте конструкции релейный стабилизатор компактен, его эксплуатация осуществляется без специального обслуживания. Такой прибор не издает сильного шума при работе, за исключением щелчков в момент срабатывания. Как правило, стабилизаторы этого типа неприхотливы и сохраняют работоспособность в широком температурном диапазоне. Риск перегрева во время работы сводится к минимуму.
Однако с конструктивными особенностями релейного стабилизатора связан и ряд недостатков. Так как регулировка напряжения происходит за счет механического перемещения реле, прибор срабатывает не мгновенно. Время реакции на резкий скачок напряжения может составлять около 10-20 мс. Казалось бы, немного, но для сложной современной техники, например, компьютерного или отопительного оборудования, этого может оказаться достаточно для возникновения сбоев.
Если через стабилизатор подключены осветительные приборы, момент срабатывания можно заметить невооруженным глазом: свет может мигать в момент переключения реле. Кроме того, при длительной эксплуатации стабилизатора реле могут оказаться его слабым местом: при частых срабатываниях они быстро изнашиваются, в особенности у стабилизаторов дешевых моделей.
| Преимущества | Недостатки |
|
|
Сферы применения релейных стабилизаторов напряжения

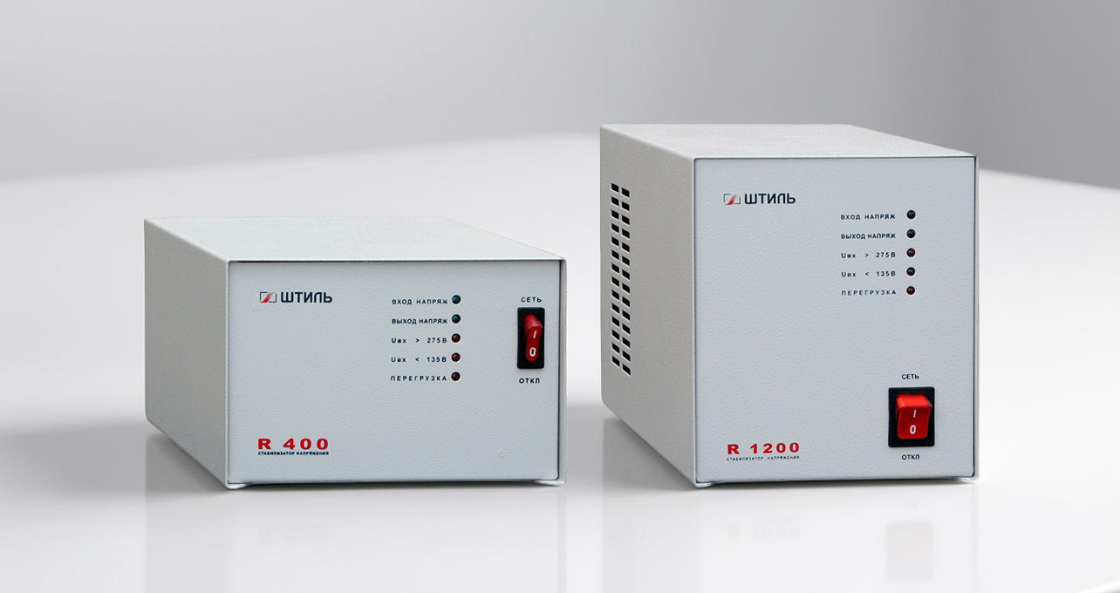

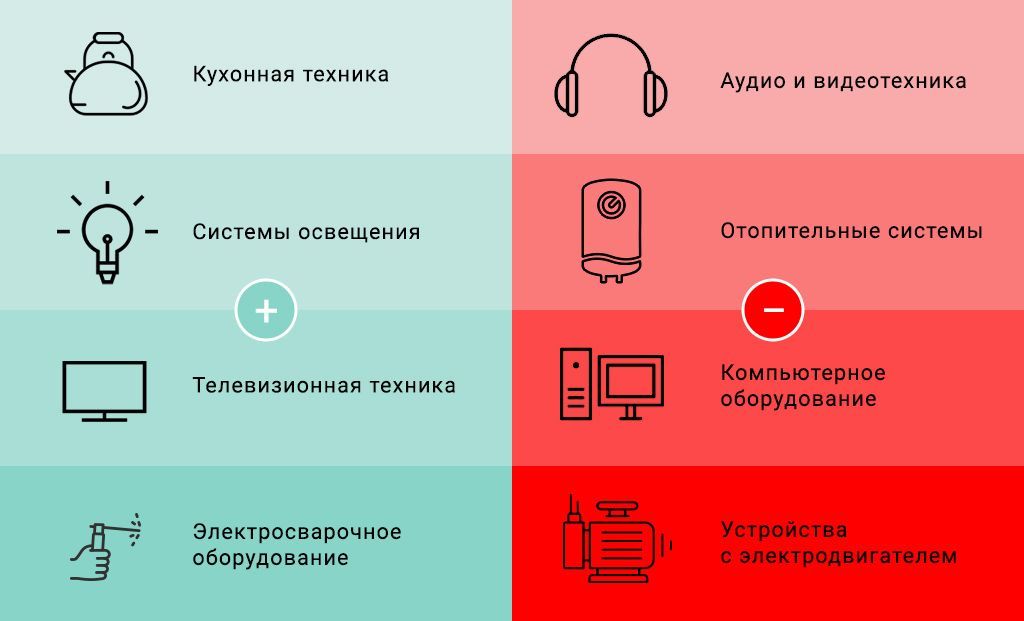

Область применения релейных стабилизаторов определяется их техническими особенностями. Часто их выбирают в качестве недорогого способа защиты от перепадов напряжения бытовых приборов в квартире или загородном доме. Они привлекают внимание многих потребителей благодаря компактности и невысокой цене.
Однако возможности использования релейных стабилизаторов довольно сильно ограничены их недостатками: современные электронные устройства (компьютеры, аудиотехника, котлы с электронным управлением, системы безопасности) предъявляют более высокие требования к качеству входного напряжения, чем могут обеспечить стабилизаторы этого типа. В частности, их нельзя использовать для устройств, которые могут выйти из строя, если стабилизатор сработает с задержкой.
Примерами такой нагрузки являются отопительные системы. Кроме того, щелчки, которые издает релейный стабилизатор при срабатывании, тоже могут оказаться нежелательными, особенно для дорогой аудиотехники.
Когда подойдёт релейный стабилизатор, а когда нет?
Релейный стабилизатор можно рассматривать, если нужна недорогая защита простой бытовой техники в сети с редкими и не слишком резкими перепадами напряжения. Он может подойти для освещения, части бытовых приборов, простой техники и объектов, где не критичны щелчки при переключении реле.
Релейный стабилизатор не лучший вариант для техники, чувствительной к качеству питания: газовых котлов, серверов, медицинского и телекоммуникационного оборудования, систем видеонаблюдения, автоматики, профессиональной аудио- и видеотехники. Также его не стоит выбирать для сетей с частыми резкими скачками и глубокими просадками: реле будет часто переключаться, быстрее изнашиваться и может не успевать корректно отрабатывать изменения сети.
Критерии выбора релейного стабилизатора
Если вы решились на покупку релейного стабилизатора, то, чтобы правильно подобрать модель, необходимо руководствоваться следующими критериями:
- выходной мощностью устройства;
- скоростью и точностью коррекции выходного напряжения;
- диапазоном рабочего напряжения;
- перегрузочной способностью;
- шумностью работы;
- допустимой температурой эксплуатации;
- способом установки.
Разберем подробнее некоторые из этих критериев.
| Критерий | Описание |
| Выходная мощность | Мощность устройства рекомендуется выбирать с учетом резерва в 20-30% от суммарной потребляемой мощности нагрузки. При наличии нагрузки с высокими пусковыми токами (например, электроприборов с электродвигателями) резерв по мощности целесообразно увеличить. |
| Диапазон рабочего напряжения | Современные релейные стабилизаторы достаточно хорошо работают в сетях с большой просадкой напряжения. Однако при частых значительных колебаниях от устройств этого типа лучше отказаться. Частота срабатываний силовых реле снижает их рабочий ресурс и, конечно, не увеличивает срок службы самих стабилизаторов. |
| Рабочая температура | Устройства этого типа, как правило, обладают широким диапазоном температуры эксплуатации, однако, при установке стабилизатора в неотапливаемом помещении следует убедиться, что показатели допустимых температур выбранной модели соответствуют фактическим условиям эксплуатации. |
| Точность стабилизации | Учитывая ступенчатость коррекции напряжения, рекомендуется выбирать устройства с большим количеством силовых реле. Большее число ступеней регулирования обеспечивает лучшую точность его работы. |
Сравнение релейных и электронных стабилизаторов
Электронным и релейным устройствам характерна ступенчатость регулирования напряжения на выходе. Дискретность коррекции напряжения в стабилизаторах зависит от количества ступеней регулирования – это полупроводниковые ключи в электронных или электромеханические реле в релейных приборах.
Электронные устройства лучше использовать, когда требуется высокое быстродействие. Релейные аналоги значительно проигрывают по этому показателю – скорость коммутирования электромеханических реле гораздо ниже, чем электронных силовых ключей. К тому же, последние работают совершенно бесшумно в отличие от обычных реле, что делает их куда более пригодными для установки в жилых помещениях.
Большая надежность работы и длительность срока службы электронных стабилизаторов обусловлена полным отсутствием подвижных механических деталей в конструкции. Механика реле подвержена быстрому износу, что особенно проявляется при эксплуатации в сетях с крайне нестабильным сетевым напряжением.
Электронные устройства менее стойки к перегрузкам, которые могут быть причиной перегрева и выхода дорогостоящих силовых ключей из строя. Кроме того, электронные стабилизаторы могут сами вносить искажения в форму выходного сигнала.
Стоимость электронных стабилизаторов значительно выше, чем у релейных: последние в настоящее время стоят значительно дешевле, что делает их гораздо более предпочтительными для организации бюджетной защиты нагрузки, нетребовательной к качеству электропитания.
|
Характеристика |
Релейный стабилизатор | Электронный стабилизатор |
| Переключение обмоток трансформатора | Электромеханические реле | Полупроводниковые ключи |
| Тип регулировки напряжения | Дискретный | Дискретный |
| Быстродействие | Показатели хуже, реакция медленнее (10-20 мс), так как скорость коммутирования электромеханических реле ниже, чем электронных ключей | Показатели лучше (5-10 мс), более быстрая реакция на изменения параметров напряжения |
| Точность стабилизации | Низкая (5-10%) | Высокая (может достигать 3%) |
| Уровень шума | Издают щелчки от срабатываний реле | Работают бесшумно |
| Надежность и длительность срока службы | Показатели хуже из-за быстрого износа коммутационных реле | Показатели лучше из-за полного отсутствия подвижных механических деталей в конструкции |
| Стойкость к перегрузкам | Показатели лучше, высокая стойкость к перегрузкам | Показатели хуже, слабая перегрузочная способность из-за высокого риска выхода из строя дорогостоящих силовых ключей при перегреве |
| Добавление искажений в выходной сигнал | Не вносят | Могут вносить |
| Цена | Невысокая стоимость | Высокая стоимость |
Инверторный стабилизатор как альтернатива релейным – мнение эксперта
Релейный стабилизатор может быть оправдан как бюджетное решение для простой нагрузки и относительно стабильной сети. Но при частых перепадах напряжения его слабые стороны становятся заметнее: реле щёлкают, изнашиваются, а ступенчатая регулировка не всегда обеспечивает нужную точность и качество питания.
Если к стабилизатору подключается газовый котёл, насос, холодильник, сервер, видеонаблюдение, автоматика или другая чувствительная техника, лучше рассматривать инверторные модели. Они работают без переключения реле, быстрее реагируют на изменения входного напряжения и поддерживают более точное значение на выходе.
Более высокая цена инверторного стабилизатора компенсируется широким рабочим диапазоном, высокой точностью, отсутствием механического износа реле и более стабильным питанием нагрузки.
