Что подойдет: кабель или провод?

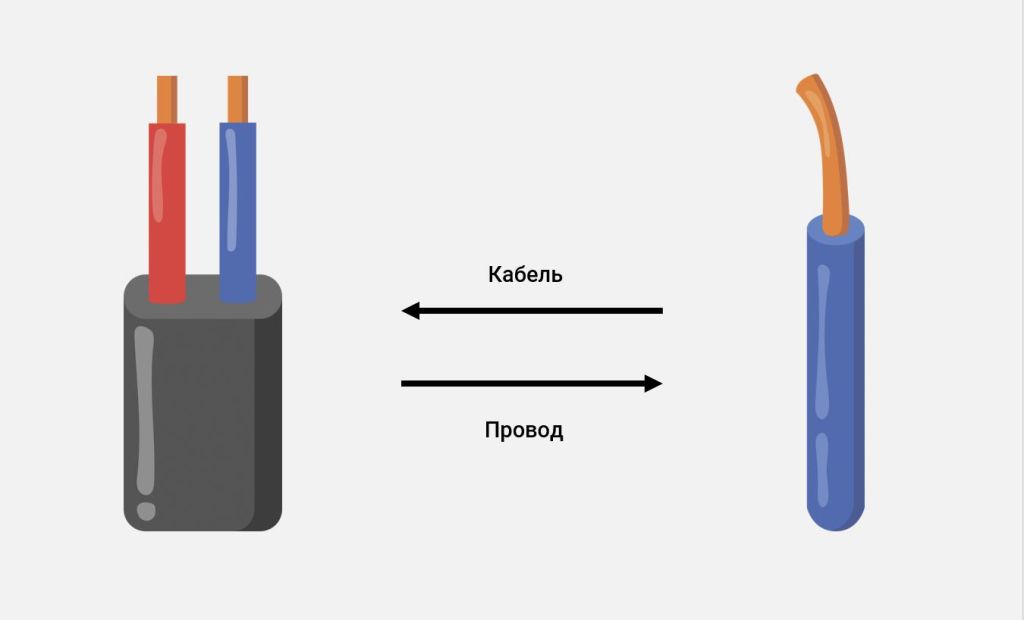

В разговорном выражении кабель и провод часто считается одним и тем же предметом. Но научная терминология всё же разделяет эти понятия по своему значению и конструктивным особенностям. Их различия:
- Провод – это одна токоведущая жила, состоящая из одной проволоки или множества проволок и укрытая в изоляционную оболочку – собственную защитную оплётку. В зависимости от количества проволок в жиле провод будет гибким или жестким. Провод – это проводник только одной фазы, нейтрали или заземления.
- Кабель – это несколько проводов, укрытых общей защитной оболочкой, которая, в зависимости от назначения изделия, обладает огнестойкостью или морозоустойчивостью. Получается, что провод, это часть кабеля. Изделие может сразу включать фазные проводники, нейтраль и заземление.
Какая жила в кабеле?
Жила – это основа каждого провода и, соответственно, кабеля. По ней ток поступает до потребителя. В зависимости от типа изделия она бывает:
- монопроволочной – когда под оболочкой только одна толстая жила;

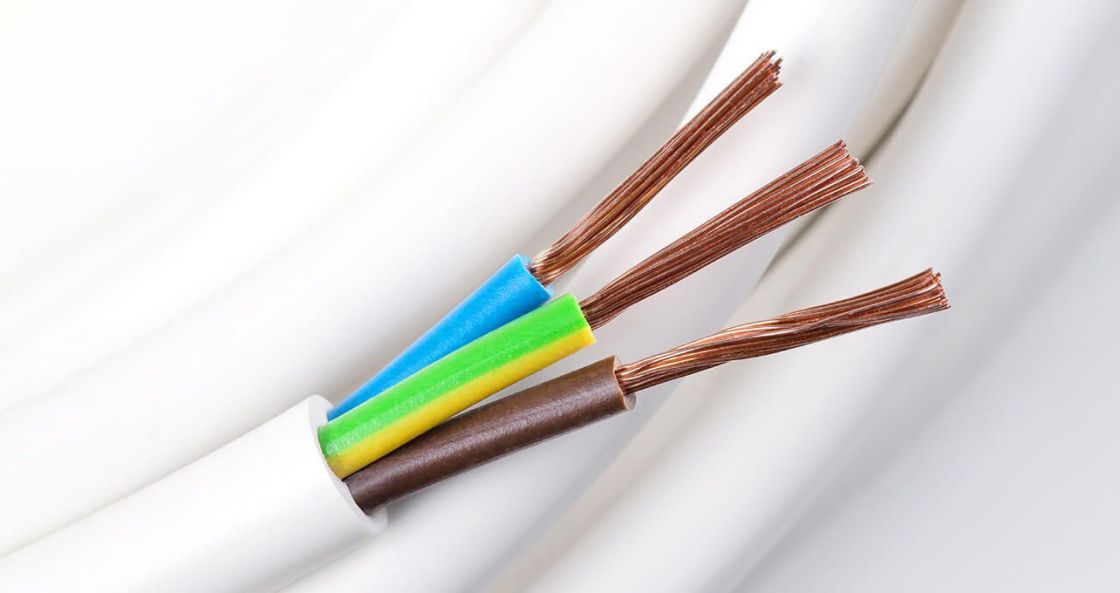

- многопроволочной – когда в оболочке множество тонких проволочек. Чем они тоньше, тем эластичнее провод.
Первый тип за счет своей жесткости применяется для неподвижной электропроводки скрытого типа. Второй тип хорошо подходит для подключения подвижного электрооборудования и открытых электролиний. Кроме этого, такой провод удобнее прокрадываться в сжатых пространствах. По пожарной безопасности и надежности оба типа имеют одинаковые параметры, если сравнивать однотипные изделия.
Для жилых и технических помещений дома в основном применяется несколько типов силовых кабелей:
- ВВГ с монопроволочными токопроводящими жилами;
- ПВС с многопроволочными токопроводящими жилами.
Рассмотрим их характеристики и особенности подробнее.
ВВГ (расшифровка: В – изоляция жил из ПВХ, В – оболочка из ПВХ, Г – отсутствие внешней брони и каких-либо защитных слоев) имеет множество модификаций. Например, ВВГнг-LS или ВВГнг-HF:
- нг-LS – негорючие, имеют пониженное дымо- и газовыделение (во время нагревания выделяет минимальное количество вредных веществ);
- нг-HF (halogen free) – негорючие, не выделяют коррозионно-активных газообразных продуктов при горении/тлении (галогенов).
Допустим, он проложен под натяжным потолком. Если при коротком замыкании (КЗ) или сильной перегрузке произойдет его возгорание, то он будет бездымно тлеть, пока не перегорит полностью и не пропадет контакт.
У модификаци ПВС (расшифровка: тип соединительный, изоляция жил из ПВХ) изоляция не имеет таких свойств. В случае возгорания под потолком он будет сильно дымить, выделяя вредные и токсичные для человека вещества. Если он скрыт, то нет никакой возможности его быстро потушить и при этом не отравиться.
У этих двух типов практически одинаковые технические характеристики. Однако при монтаже многопроволочного варианта необходимо выполнить спайку его оконцовки или установить наконечники для его соединения. Кроме того, цена на него выше, чем у первого варианта.
При подборе важно учитывать и количество внутренних жил. Оптимально прокладывать многожильный вариант. Для питания электротехники понадобится минимум два провода – фазный и нейтральный. Если же в доме трехфазный потребитель, то потребуется уже три фазных + один нулевой. Кроме того, правила электромонтажа диктуют наличие дополнительного заземляющего провода в однофазных и трехфазных сетях.
⇒ Правила электробезопасности требуют заземлять нагрузку и, соответственно, ставить для неё специальные розетки, поэтому для однофазной проводки необходимо использовать трехжильный кабель, а для трехфазной – пятижильный. То есть он, кроме фазного проводника(ов), должен иметь ноль и заземление.
Медная или алюминиевая жила?
Для прокладки электросети в доме или квартире применяются кабели с алюминиевыми или медными жилами. Второй вариант считается более безопасным и эффективным. Это связано с тем, что медь обладает высокой проводимостью, меньшей ломкостью при повторных изгибах, а также высокой устойчивостью к коррозии.
Алюминиевые жилы встречаются в основном в старых электропроводках и не используются для прокладки новых линий. Они хоть и имеют необходимую электропроводимость и теплоотдачу, но довольно быстро окисляются при попадании воздуха, образуя диэлектрик – тугоплавкую пленку темно-серого цвета. Из-за неё происходит чрезмерный нагрев контакта, увеличивающий электрическое сопротивление. В итоге контакты расплавятся, электроснабжение будет некачественным или вообще случится обрыв цепи. Кроме того, алюминиевая жила весьма ломкая в изгибах кабеля. У неё может потрескаться изоляционный материал, что приведет к попаданию воздуха внутрь, а также ускорению процесса окисления и коррозии.
У алюминиевых проводников есть ограничения по соединению с другими типами жил. Например, старый алюминиевый провод нельзя напрямую соединить с медным, так как это может вызвать электролиз. Ведь металлы имеют разные химические свойства и линейное расширение. При изменении окружающей температуры или величины тока место их соединения будет постепенно ослабевать и начнет перегреваться.
Плюсы и минусы разных типов изделий приведены в таблицах ниже.
| Алюминиевый | Медный | ||
| - | + | - | + |
|
· низкая электропроводимость · быстрое окисление · ломкость · срок эксплуатации – 10-15 лет |
· низкая цена | · высокая цена |
· низкое сопротивление · меньший нагрев · меньшее окисление · срок эксплуатации – 25-30 лет |
Из-за технических особенностей кабельная продукция с алюминиевыми жилами перестала эксплуатироваться в домашних электросетях.
Изделия с медными токопроводящими жилами не имеют таких ограничений. Электропроводимость меди значительно выше, чем алюминия. Медная проволока более гибкая, а также механически прочная. Её единственным недостатком является только высокая цена. Также встречается проблема соединения меди с другими металлами, однако для этих целей можно использовать соединители или наконечники.
Выбор сечения кабеля для электропроводки
При подборе важно учитывать сечение или площадь торца жил кабеля. Этот параметр указывается в квадратных миллиметрах. Он стандартизирован, подбирается в зависимости от значения силы тока. При неправильном подборе сечения возможен сильный нагрев.
Чтобы сделать электропроводку дома безопасной, необходимо подбирать кабель с определенными характеристиками для каждого типа нагрузки. Рассмотрим их подробнее.
| Вид нагрузки | Суммарная мощность нагрузки | Сечение провода | Автоматический выключатель |
| Освещение | до 2,2 кВт | 1,5 мм² | до 10 А |
|---|---|---|---|
| Группа розеток | до 3,5 кВт | 2,5 мм² | до 16 А |
| Силовой потребитель (электроплита, бойлер, кондиционер) | от 3,5 кВт | от 2,5 мм² и выше | от 25 А |
Как правило, для розеточных групп используется сечение 2,5 мм², при этом мощность нагрузки не может быть более 3,5 кВт. Кроме того, подбор всегда выполняется с запасом. Также необходимо учесть эксплуатационные особенности. Например, если прокладка линии планируется под штукатуркой, то потребуется дополнительное охлаждение проводки.
Для электропитания светильников обычно применяется сечение 1,5 мм², так как в этому случае нагрузка не будет иметь большую мощность.
При монтаже электросети в квартирах и частных домах такой вариант подбора считается оптимальным. Он позволяет создать запас мощности для подключения новых потребителей в перспективе.
Как определить сечение кабеля?
Площадь сечения указывается на его внешней маркировке. Однако бывают случаи, когда ее необходимо рассчитать вручную. Чтобы это сделать, потребуется измерить диаметр жилы штангенциркулем и просчитать площадь сечения.
Площадь сечения вычисляется по следующей формуле: S= πD²/4, при этом S – площадь сечения, π = 3,14, D – диаметр сечения.
Площадь сечения многопроволочной жилы рассчитывается сложнее. Сначала нужно снять изоляцию с её конца примерно на 5-10 см. Затем:
- Потребуется взять гвоздь или отвертку и намотать на них 10-15 витков проволоки жилы. При этом мотки должны быть плотно сжаты, но не залезать друг на друга.
- Линейкой замеряется длина получившейся намотки. Она должна быть равна диаметру жилы. Можно замерить диаметр одной проволоки и затем умножить данное значение на общее количество таких проволок в проводе.

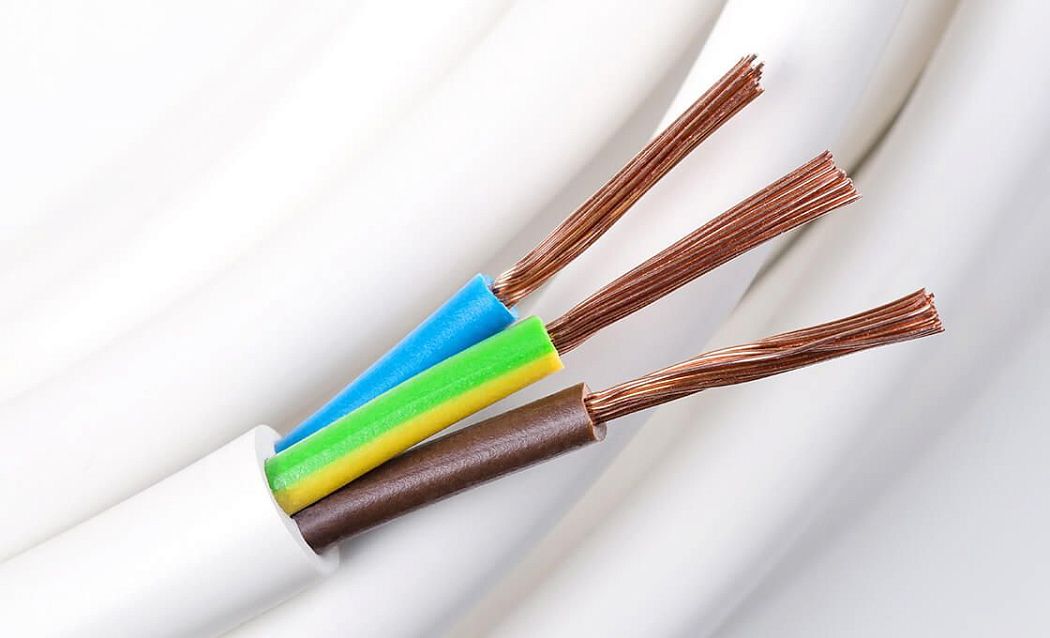

Какие типы кабелей используются для бытовой проводки?
Подбор выполняется по таким критериям, как надежность и долговечность. Также, если планируется монтаж проводки скрытого типа, то важно учесть допустимое значение пробоя изоляции. Для электропитания бытовых потребителей используются марки с медными проволоками. Например, ВВГ и NYM отлично зарекомендовали себя по многим техническим характеристикам. Рассмотрим их подробнее:
- ВВГ в основном применяется в проводниках с напряжением до 1000 В. Он имеет широкий диапазон рабочей температуры – от -50°C до +50°C, невосприимчив к повышенной влажности, защищен от воспламенения.
- NYM (аналог российской марки ВВГнг) с сечением от 1,5 до 16 мм² применяется в проводниках с напряжением до 660 В. Он имеет рабочую температуру от -40°C до +70°C, является влагостойким, огнестойким, но не защищён от УФ-лучей.
Чтобы определить подходящую модель, нужно изучить её маркировку. На внешней оболочке обычно указываются: марка, название производителя, площадь сечения, соответствие ГОСТ. Первая цифра в его названии должна обозначать количество жил, вторая – сечение, а третья – расчетное напряжение сети.
⇒ Как определить, что силовой кабель для электропроводки в доме соответствует не ТУ, а именно ГОСТу? Должно быть два признака.
- На изоляции изделия присутствует соответственная маркировка.
- В упаковке или у продавца имеются сертификаты соответствия.
На практике фактическое сечение гостовского кабеля может отличаться от заявленного производителем, но отклонение не должно превышать 10-15%.

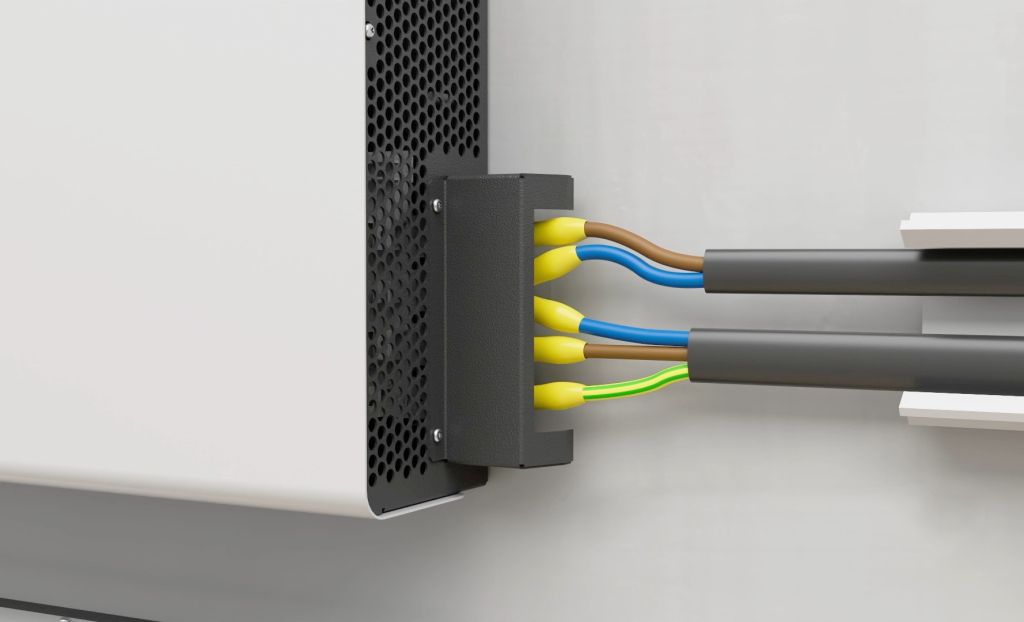

Цвет изоляции кабеля
При прокладке кабельной линии и её соединении с потребителями учитывается цветовая маркировка её изоляции. Фазный (L), нулевой (N), заземляющий (PE) проводники имеют отличительную расцветку. Обычно:
- заземление окрашивается в желто-зеленый цвет;
- провод нейтрали – в синий цвет;
- фазы имеют разные цвета – коричневый, белый, серый и даже черный.
Хороший силовой кабель создает безопасность для системы, надежность передачи электроэнергии и её энергоэффективность. Но, если в электросети происходят скачки и просадки напряжения, то на линию потребуется установить дополнительное защитное устройство – стабилизатор напряжения, который будет корректировать входной вольтаж и пропускать на внутренний кабельный контур только качественное электропитания.
⇒ Cтабилизатор напряжения не только сохранит подключенные электроприборы в исправном состоянии, но и все кабельные линии в электропроводке дома.
