Если коротко
Проверить, работает ли стабилизатор напряжения, можно по нескольким признакам: устройство включается, индикация соответствует нормальному режиму, на выходе есть напряжение, подключённая нагрузка работает стабильно, а на дисплее нет аварийных сообщений.
Один из самых точных бытовых способов первичной проверки – измерить напряжение на входе и выходе стабилизатора мультиметром. На выходе значение должно соответствовать номиналу и допустимому отклонению, указанному в инструкции к конкретной модели.
Если стабилизатор не включается, показывает ошибку, уходит в байпас, сильно греется, шумит, отключает нагрузку или на выходе нет напряжения, нужно свериться с руководством по эксплуатации. При запахе гари, нагреве кабелей, искрении или повторяющихся ошибках устройство следует отключить и обратиться в сервис.
Как понять, что стабилизатор работает нормально?
Стабилизатор можно считать работающим штатно, если он включается, не показывает аварийных сообщений, корректно отображает режим работы, подаёт питание на нагрузку и поддерживает выходное напряжение в пределах, указанных в технической документации.
При первичной проверке нужно обратить внимание на несколько признаков:
| Что проверить | Норма | Что может указывать на проблему |
| Индикация |
Нет аварийных сигналов, дисплей или светодиоды работают штатно |
Горит аварийный индикатор, появляется код ошибки |
| Выходное напряжение |
Соответствует номиналу с допустимым отклонением по паспорту |
Напряжения нет или оно выходит за допустимые пределы |
| Работа нагрузки |
Подключённая техника работает стабильно |
Техника отключается, перезагружается, работает нестабильно |
| Шум и вибрация |
Нет необычных звуков |
Появились треск, сильное гудение, скрежет, вибрация |
| Температура корпуса и кабелей |
Нет сильного нагрева |
Корпус, вилка, розетка или кабель заметно греются |
| Запах |
Нет запаха гари, тлеющей изоляции или перегретого пластика |
Есть запах тлеющей изоляции или оплавления |
Как проверить исправность стабилизатора напряжения?
Современные модели работают без участия человека – в автоматическом режиме, но тем не менее требуют периодического внешнего осмотра.
⇒ Визуальный контроль – простой способ пользовательской диагностики, который помогает оценить текущее состояние стабилизатора без разборки корпуса и вмешательства во внутренние цепи.
Осмотр стабилизатора:
- индикация – свечение светодиодов и выводимая на дисплей информация (при его наличии) соответствуют фактическому режиму работы. Расхождение между индикацией и реальным состоянием устройства, а также включение аварийного индикатора и/или появление аварийного сообщения – повод немедленно обратиться к руководству по эксплуатации и изучить раздел, рассказывающий о том, как проверить изделие на работоспособность;
- режим работы – переход в автоматический байпас может быть штатной защитной реакцией на перегрузку, перегрев, внутреннюю ошибку или параметры сети вне допустимого диапазона. Если стабилизатор постоянно остаётся в байпасе и не возвращается в основной режим, нужно свериться с инструкцией и при необходимости обратиться в сервис;
- вентиляторы – отсутствие вращения, если оно предусмотрено текущим режимом работы, может указывать на неисправность, засорение или некорректную работу системы охлаждения.
При эксплуатации стабилизатора отслеживается сопровождающая его работу акустика, а также регулярно проверяются приходящие к устройству и отходящие от него кабели.
Повышенные шум и вибрация, а также возникновение неестественных для прибора звуков сигнализируют о возникновении неисправности. Например, у электромеханических моделей появление внутренних лязга и скрежета является признаком износа токосъёмных контактов.
Чрезмерный нагрев кабелей указывает либо на их плохую фиксацию на месте подключения, либо на проблему с функционированием одного из элементов в цепи: сеть → стабилизатор → нагрузка.
⇒ При появлении запаха гари, тлеющей изоляции или перегретого пластика от стабилизатора, нагрузки или кабелей оборудование нужно сразу обесточить. Дальнейшую диагностику и ремонт в таких случаях должен выполнять квалифицированный специалист.
Состояние защищаемого оборудования – ещё один маркер, позволяющий судить о работоспособности изделия. Появление симптомов, связанных с попаданием техники под воздействие некачественного напряжения, может указывать на неисправность стабилизатора, неправильный подбор модели или на то, что параметры сети выходят за пределы возможностей устройства.
⇒ Аварийная индикация, переход на байпас и даже самопроизвольное отключение не всегда сигнализируют именно о поломке. Возможной причиной часто становится слишком сильное сетевое отклонение, неподходящая или вышедшая из строя нагрузка, а также неправильная эксплуатация прибора.
Как проверить стабилизатор напряжения мультиметром?
Проверка мультиметром помогает убедиться, что на выходе стабилизатора есть напряжение и оно находится в допустимых пределах. Это один из самых точных бытовых способов первичной диагностики, но он не заменяет полноценную проверку в сервисном центре.
Алгоритм действий следующий:
- Подготовить мультиметр к работе. Режим: измерение напряжения переменного тока (ACV или V~). Предел измерений: не меньше 400 В.
- Подсоединить устройство к сети, исправность которой предварительно проверена подключением любого другого электроприбора.
- Перевести устройство в положение «Вкл» (кнопкой, тумблером, автоматом).
- Приложить щупы мультиметра к выходу прибора.
- Проконтролировать показания мультиметра.
⇒ Настройка конкретного мультиметра проводится по инструкции к изделию.
⇒ Самостоятельная проверка мультиметром допустима при знании основных правил электробезопасности и только применительно к стабилизатору с сетевой вилкой и выходными розетками. Любые действия с клеммной колодкой (при её наличии у устройства) доверяйте проверенным мастерам!
⇒ Если у устройства несколько режимов работы, то устанавливается основной – подразумевающий коррекцию входного напряжения.
⇒ Для бытовых моделей с розеточным выходом измерение выполняют на выходной розетке стабилизатора. Работать с клеммной колодкой, внутренними элементами или открытым корпусом без квалификации нельзя.
Стабилизатор неисправен, если в основном режиме работы, при условии исправной сети и отсутствии нагрузки, напряжение на выходе отсутствует либо отличается от номинала на величину, превышающую допустимое отклонение.
⇒ Современная модель из-за неисправности или критического сетевого скачка закрывает выход и тем самым защищает нагрузку от воздействия недопустимого напряжения. Если в основном режиме стабилизации выходное напряжение выходит за допустимые пределы, эксплуатацию прибора лучше прекратить до диагностики. В зависимости от причины может потребоваться ремонт или замена стабилизатора.
Это справедливо для основного режима работы, а также для работы через цепь автоматического байпаса и не распространяется на работу через цепь сервисного или ручного байпаса.

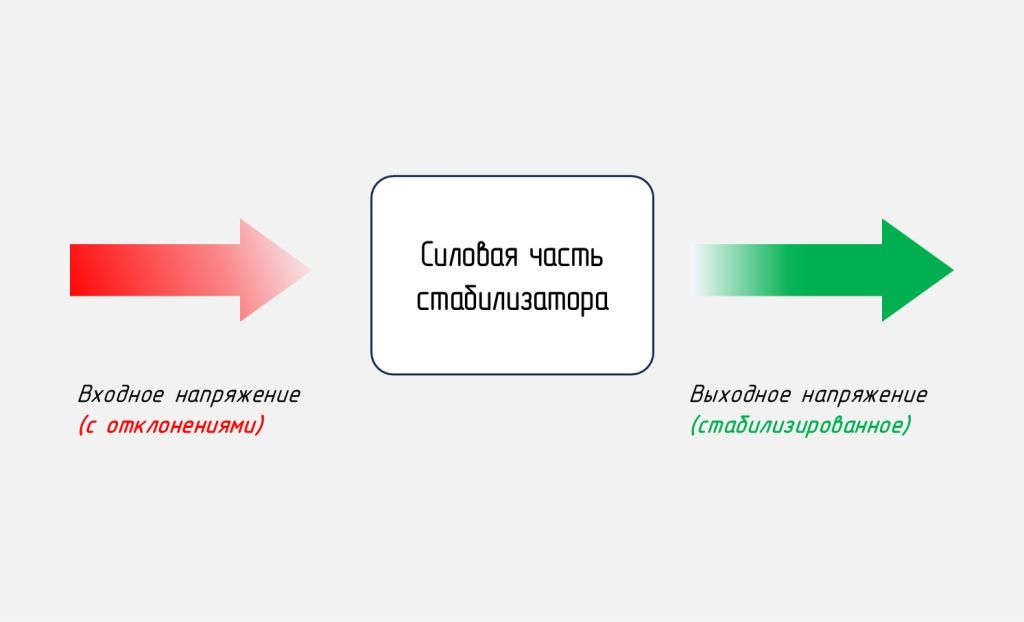

Основной режим работы. Стабилизация напряжения.
Если в основном режиме выходное напряжение выходит за допустимые пределы, это может указывать на неисправность стабилизатора, неправильный режим работы или проблему с параметрами сети.

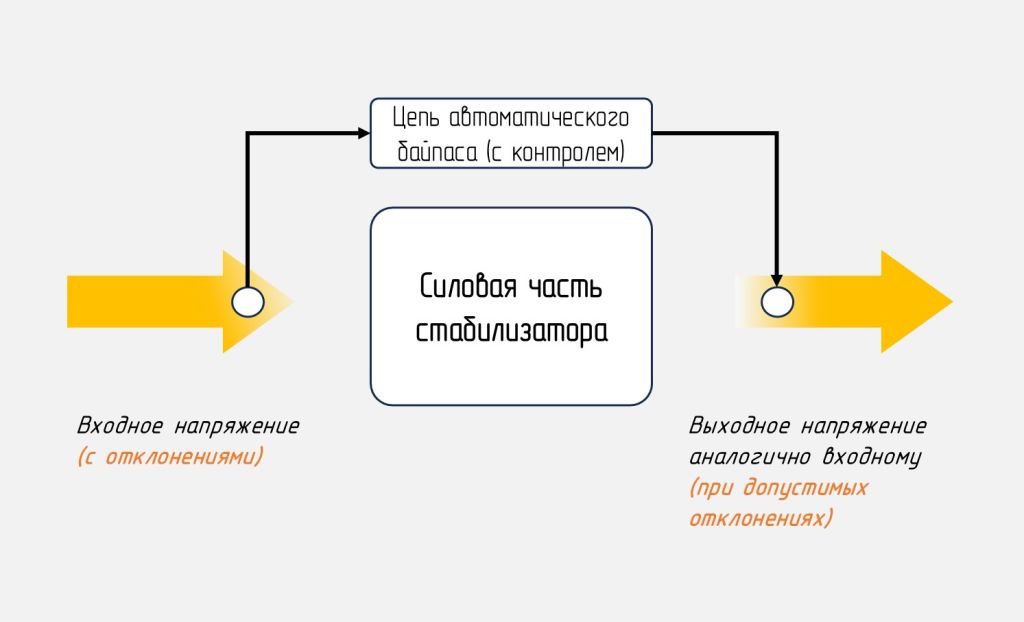

Работа через цепь автоматического байпаса. Питание нагрузки напрямую от входа, пока напряжение находится в допустимом диапазоне.
Если в автоматическом байпасе на выходе появляется напряжение за пределами допустимого для этого режима диапазона, эксплуатацию стабилизатора лучше прекратить до диагностики.

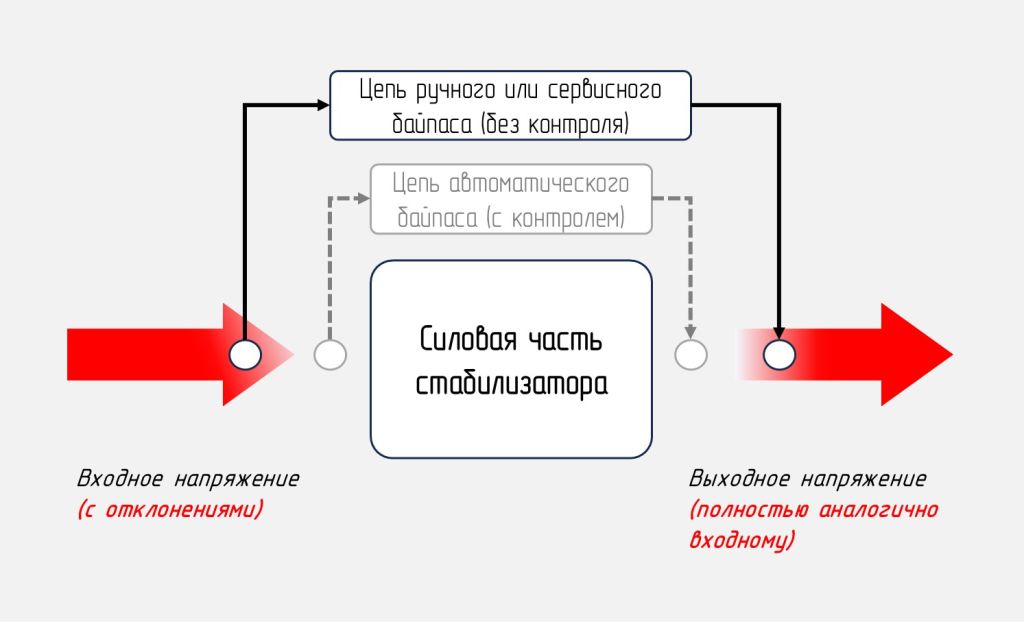

Работа через цепь сервисного или ручного байпаса. Питание нагрузки напрямую от входной сети без контроля и коррекции напряжения.
На выходе может быть любое значение входного напряжения, и само по себе это не является неисправностью.
⇒ Допустимое отклонение выходного напряжения и допустимый диапазон напряжения для автоматического байпаса приводятся в сопутствующей конкретному устройству технической документации.
Как проверить стабилизатор напряжения при покупке?
Производители с налаженным контролем качества подвергают каждое выпущенное изделие приёмосдаточным испытаниям. Однако нельзя исключать повреждение стабилизатора при транспортировке, неправильном хранении на складе или ошибках при выдаче заказа. Поэтому проверяйте работоспособность устройства ещё в точке продаж или пункте выдачи. Особенно если речь идет о простом в подключении бытовом стабилизаторе.
Электроприбор запитывается от исправной сети и включается с небольшой исправной нагрузкой, например маломощным бытовым электроприбором (главное не превысить выходную мощность проверяемого изделия).
Нормальная индикация, отсутствие посторонних шумов и наличие электропитания нагрузки укажут на исправность покупаемого прибора. Если у прибора несколько режимов работы, то рекомендуем провести поочередную проверку в каждом из них (критерии работоспособности – аналогичные).

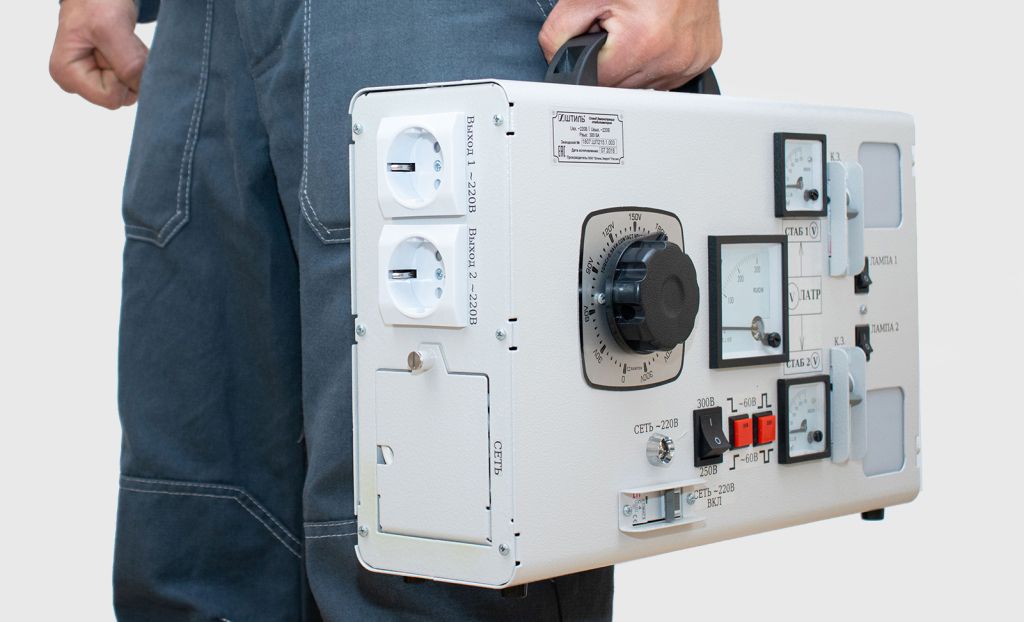

У некоторых продавцов имеются специальные демонстрационные стенды, позволяющие имитировать сетевые перепады и тем самым проверять не только общую исправность стабилизатора, но и его работу в условиях отклонений входного напряжения.
Как ввести стабилизатор напряжения в эксплуатацию?
Перед первым включением нужно изучить руководство по эксплуатации, проверить комплектность, состояние корпуса, кабелей и разъёмов, а также убедиться, что место установки соответствует требованиям производителя.
Бытовые модели с сетевой вилкой и розеточными выходами пользователь может подключить самостоятельно, если это предусмотрено инструкцией. Стабилизаторы с клеммным подключением, настенные и трёхфазные модели должен подключать квалифицированный специалист.
Если при первом включении появляется ошибка, отсутствует напряжение на выходе, срабатывает защита или устройство работает нестабильно, нужно прекратить эксплуатацию и обратиться к руководству по эксплуатации либо в сервисную службу.
Из-за чего ломаются стабилизаторы напряжения?
По статистике сервисных центров, указываются такие распространённые причины поломок:

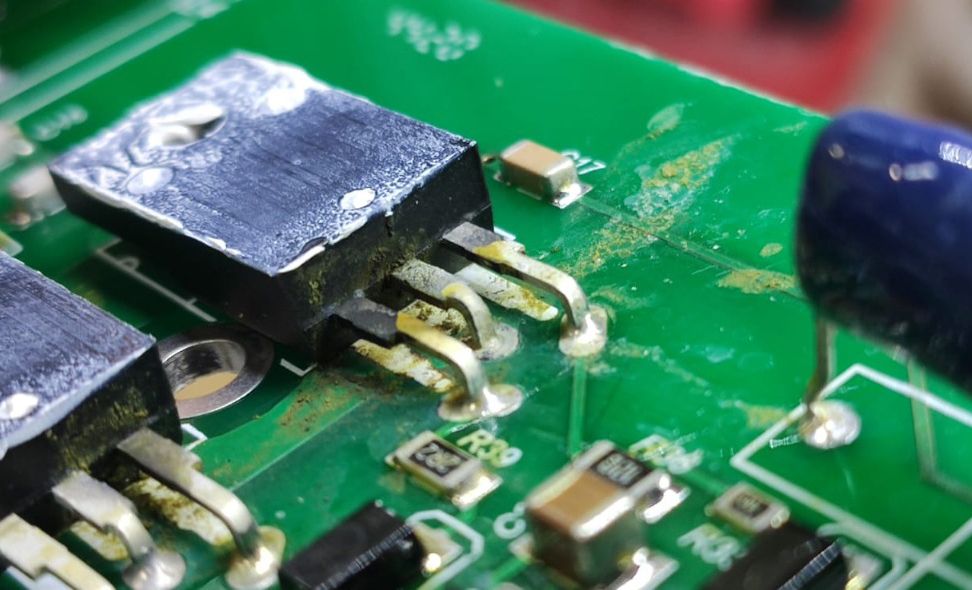

- попадание воды или другой жидкости внутрь устройства – залив губительно влияет на прибор и в особенности на электронные компоненты, для которых контакт с влагой может привести к необратимому повреждению;
- воздействие экстремально высокого напряжения – при высоковольтном вбросе или перенапряжении может сработать входной предохранитель либо могут повредиться основные узлы электрической цепи;
⇒ Нагрузка важна для любого стабилизатора, поэтому при скачке сетевого напряжения до разрушительных значений качественный прибор разрывает электрическую цепь и защищает подключенное оборудование даже ценой своей собственной работоспособности (фактически при срабатывании предохранителя это и происходит). Замена сработавшего предохранителя обычно обходится значительно дешевле, чем ремонт подключённой техники, например холодильника или газового котла.

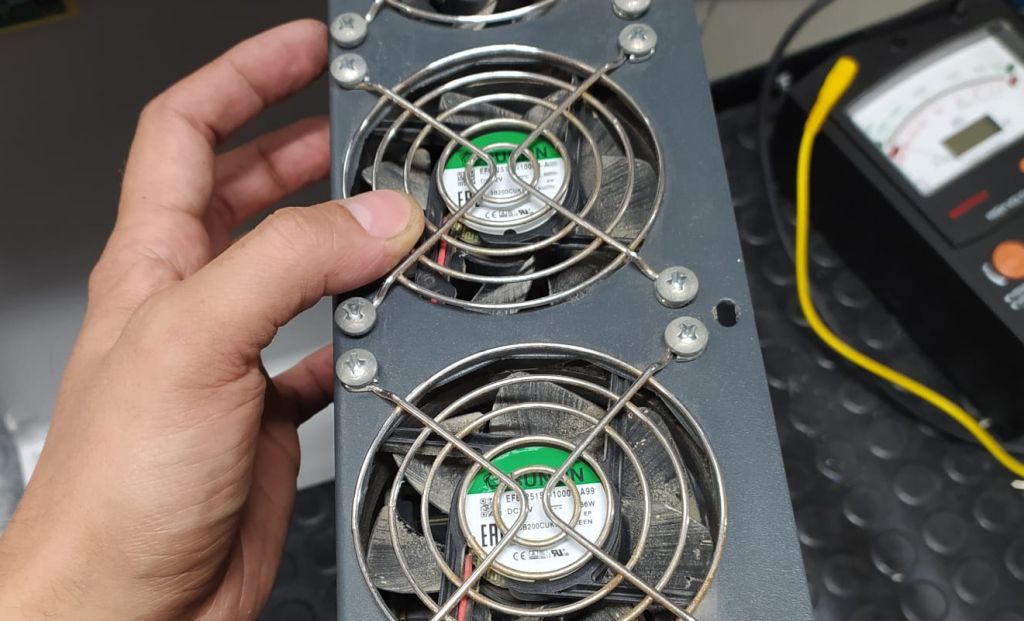

- эксплуатация в условиях чрезмерной загрязнённости и запылённости – мелкодисперсные частицы, попадая в устройство, провоцируют короткое замыкание между находящимися под напряжением элементами, а также засоряют вентилятор, ускоряя износ его подшипников и лопастей;
- неаккуратное обращение – удары по корпусу и падения прибора, а также неосмотрительность при использовании кабелей, розеток и разъёмов приводят как к внешним, так и к внутренним механическим повреждениям;
- несоблюдение правил эксплуатации – модели устаревших типов с минимальным функционалом ломаются из-за длительных перегрузок, неправильного подключения или использования с неисправной либо недопустимой нагрузкой. Современные модели снабжаются электронной защитой, срабатывающей сразу после возникновения аварийной ситуации, чтобы исключить неправильную эксплуатацию;
- физический износ – свойственен каждому устройству и механизму, со временем изнашиваются элементы, рассчитанные на определённый ресурс работы. Однако затрагивает он, в первую очередь, подвижные токосъёмные контакты в электромеханических моделях и силовые реле – в релейных. Конструкция инверторных и электронных (симисторных/тиристорных) моделей избавлена от подобных узлов и обладает большей износостойкостью;
- заводские дефекты – встречаются даже у самых развитых предприятий и обычно (но не всегда) проявляются в начале эксплуатации нового изделия.
Что делать при проблемах с работой стабилизатора?
Ниже собраны частые проблемы при работе стабилизатора напряжения, возможные причины и безопасные действия пользователя.
| Проблема | Что проверить | Что делать |
|
Стабилизатор не включается |
Розетку, автомат, входное напряжение, кабель питания |
Если сеть исправна, а устройство не включается – сервис |
|
Нет напряжения на выходе |
Режим работы, аварийную индикацию, нагрузку |
Свериться с инструкцией, отключить нагрузку, при повторении – сервис |
|
Горит индикатор перегрузки |
Суммарную мощность нагрузки, пусковые токи |
Отключить часть приборов, проверить мощность |
|
Стабилизатор перегревается |
Вентиляцию, место установки, нагрузку |
Освободить вентиляцию, снизить нагрузку, при повторении – сервис |
|
Есть запах гари или нагрев кабелей |
Кабели, вилку, розетку, нагрузку |
Немедленно отключить и обратиться к специалисту |
|
Напряжение на выходе вне нормы |
Режим байпаса, входное напряжение, настройки |
Если это не ручной/сервисный байпас – нужна диагностика |
Если причина проблемы не очевидна, дополнительно проверьте суммарную мощность нагрузки, исправность подключённого оборудования, состояние кабелей, входное напряжение и текущий режим работы стабилизатора. При повторяющихся ошибках, перегреве, запахе гари, искрении или отсутствии напряжения на выходе при исправной сети прибор нужно отключить и передать на диагностику.
Когда проверку лучше не продолжать самостоятельно: комментарий эксперта
Проверка стабилизатора пользователем должна ограничиваться безопасными действиями: внешним осмотром, проверкой индикации, измерением выходного напряжения на розеточном выходе и сверкой сообщений с руководством по эксплуатации. Вскрывать корпус, проверять внутренние цепи, клеммные соединения или силовые элементы без квалификации нельзя.
Если стабилизатор не включается, показывает повторяющиеся ошибки, уходит в байпас, отключает нагрузку, сильно греется, издаёт нехарактерные звуки или на выходе нет напряжения при исправной сети, лучше обратиться в сервисный центр. Особенно важно сразу прекратить эксплуатацию при запахе гари, искрении, нагреве кабелей или следах оплавления.
Андрей Новиков,
Ведущий инженер ГК «Штиль»

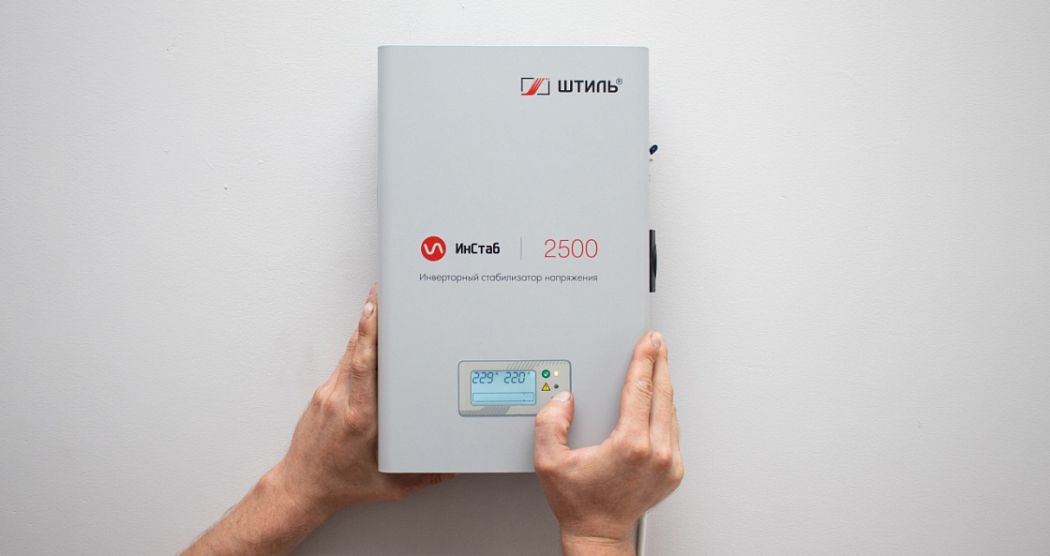

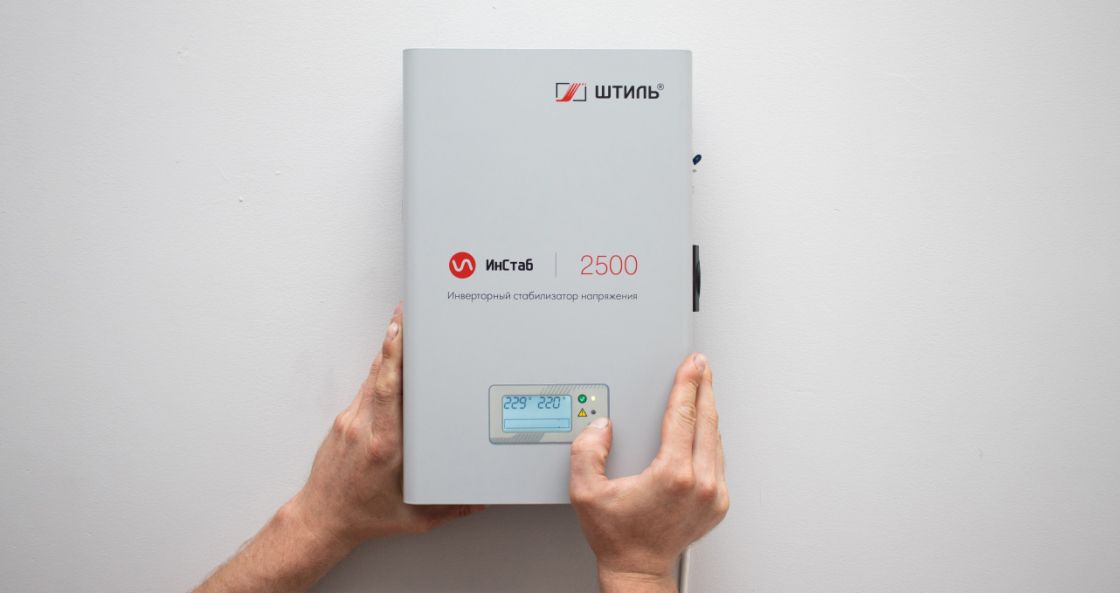

Примеры стабилизаторов «Штиль» с индикацией и защитой
Ниже приведены примеры инверторных стабилизаторов напряжения «Штиль» разной мощности и исполнения.
Понятная индикация, аварийные сообщения, защита от перегрузки, перегрева и короткого замыкания помогают быстрее определить, работает ли стабилизатор штатно или требует проверки. Конкретную модель нужно подбирать по параметрам сети, мощности подключаемого оборудования, условиям установки и требованиям к защите техники.
