Какой стабилизатор можно подключить к газовому котлу?
К газовому котлу можно подключать стабилизатор, который соответствует требованиям котельного оборудования. Важно, чтобы устройство подходило по мощности, поддерживало стабильное выходное напряжение, корректную синусоидальную форму сигнала, правильную фазировку и работу с заземлением.
Простые бытовые стабилизаторы не всегда подходят для газовых котлов. Если модель имеет большую погрешность, ступенчатую регулировку, не корректирует форму напряжения или не рассчитана на работу с чувствительной автоматикой, котёл может уходить в ошибку, не запускаться или работать нестабильно. Перед подключением нужно проверить:
- электрическую мощность котла и циркуляционного насоса;
- наличие пусковых токов у насоса;
- диапазон входного напряжения стабилизатора;
- точность выходного напряжения;
- форму выходного сигнала;
- наличие сквозного нуля, если котёл фазозависимый;
- заземление и правильность фазировки;
- способ подключения: через розетку или клеммную колодку.
Если сеть нестабильная, а котёл чувствителен к качеству питания, лучше выбирать стабилизатор с высокой точностью, быстрым откликом и чистой синусоидой. Если основная проблема – отключения электричества, нужен не стабилизатор, а ИБП.
Как правильно подключить стабилизатор напряжения к котлу?
Чтобы корректно подключить стабилизатор напряжения к энергозависимому газовому котлу, нужно проверить место установки, заземление, фазировку и способ подключения. Если стабилизатор и котёл подключаются через евровилку и евророзетку, с этим обычно может справиться пользователь. Если используется клеммное подключение, работу лучше доверить квалифицированному электрику.
Рассмотрим подробно каждый этап подключения.

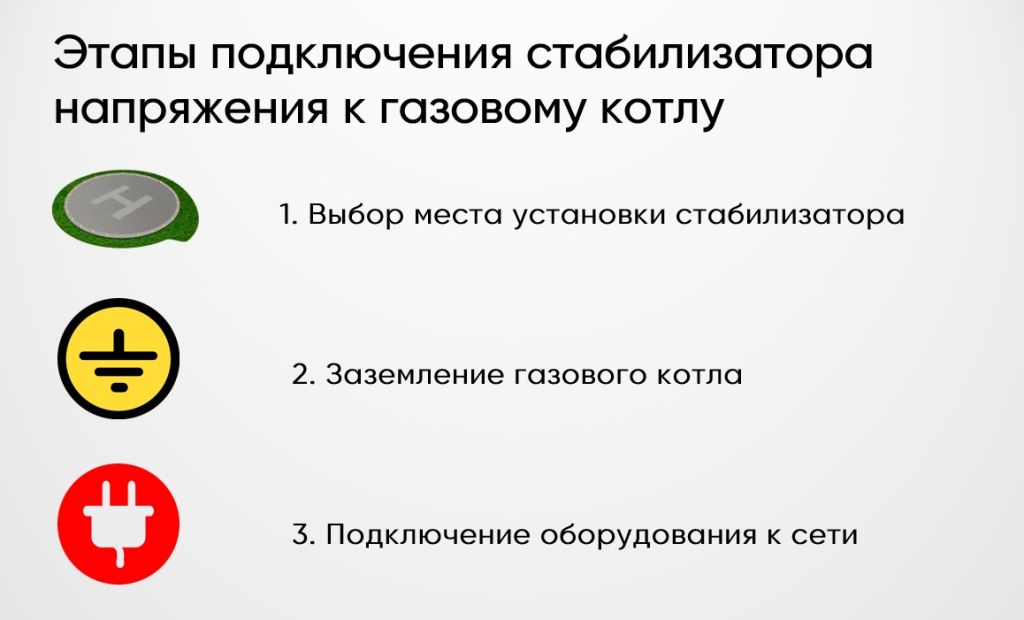

1. Выбор места установки стабилизатора
Месту размещения стабилизатора напряжения необходимо уделять особое внимание, так как от этого зависит безопасность и долговечность всей электросистемы.
Помещение, где будет установлено оборудование, должно быть не пыльным и иметь следующие климатические условия:
- температуру в диапазоне от +5 до +40 °C;
- влажность не более 80% (без конденсата).
Помещение, в котором планируется установка стабилизатора, должно обладать налаженной системой вентиляции для отвода выделяемого им тепла. Устройство следует размещать так, чтобы воздушные потоки свободно циркулировали вокруг корпуса и через вентиляционные отверстия. Стабилизатор не стоит устанавливать вплотную к котлу, трубам отопления, источникам влаги или другим объектам, из-за которых возможен перегрев корпуса. Также важно обеспечить доступ к розетке, выключателю, индикации и органам управления.
2. Заземление газового котла
Перед подключением стабилизатора к котлу важно убедиться в том, что электросеть обладает системой заземления, то есть в ней присутствует защитный проводник PE.
Заземление необходимо газовому котлу для того, чтобы статические заряды, которые образуются на металлических поверхностях устройства, не могли навредить его системе управления и контроля. Для котла требуется стандартная система заземления, которая есть почти в каждом доме или квартире.
Если в розетке нет защитного заземления, подключать газовый котёл через стабилизатор не рекомендуется. Для фазозависимых котлов отсутствие заземления или неправильная фазировка могут приводить к ошибкам автоматики, в том числе по датчику ионизации.
3. Подключение оборудования к сети и его запуск
Рассмотрим особенности подключения стабилизатора к сети, газового котла к стабилизатору, а также процесс их запуска.
| Действие | Описание |
| Подключение стабилизатора к сети |
Сначала стабилизатор напряжения подключается к входной электросети. В зависимости от его модели это может выполняться двумя способами:
Если стабилизатор имеет второй способ подключения, то важно произвести корректное соединение фазного, нейтрального и защитного проводников. При этом монтаж устройства выполняется строго при обесточенной сети. При подключении стабилизатора к сети необходимо, чтобы его тумблер/переключатель находился в выключенном положении. |
| Подключение газового котла к стабилизатору |

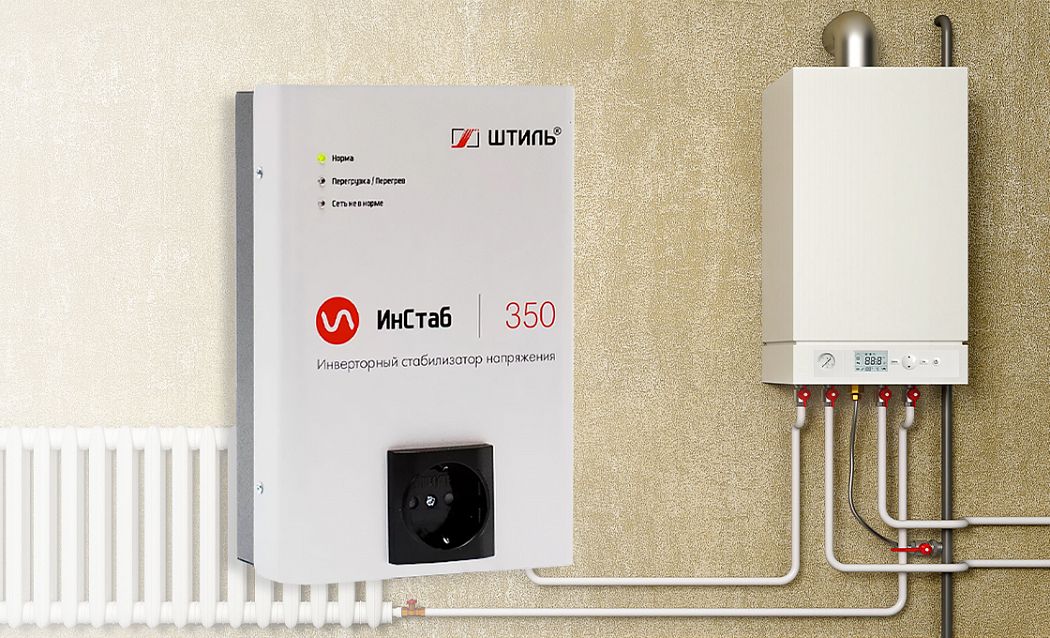

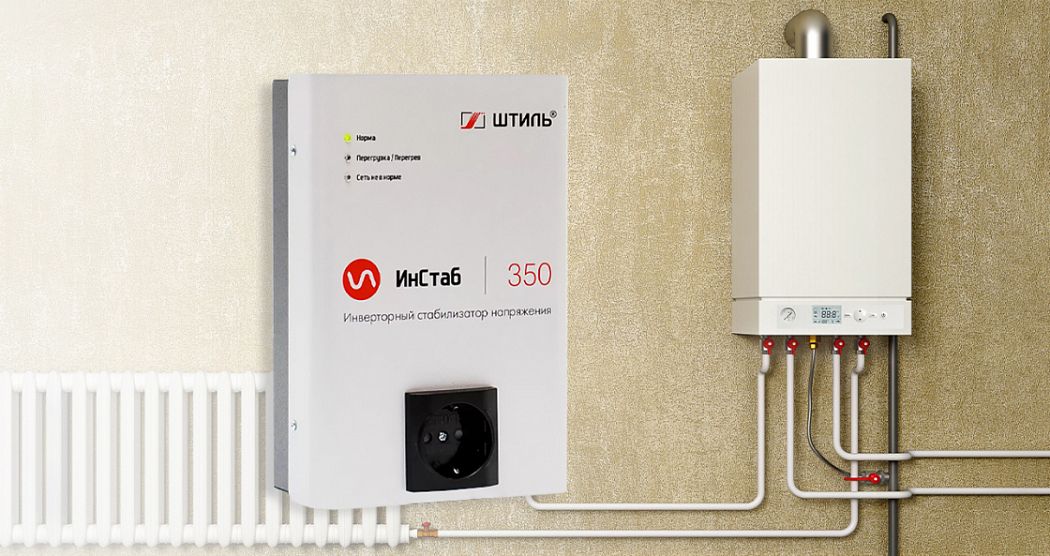

Газовый котёл может подключаться к стабилизатору двумя способами:
Если у стабилизатора есть «евророзетка», а у котла, соответственно, «евровилка», то никаких сложностей с подключением не возникнет. Однако, если у оборудования нет совместимости разъемов для подключения, то в зависимости от ситуации либо на провод котла установить «евровилку», либо, наоборот, снять ее, если у стабилизатора для подключения предусмотрены только клеммные выводы. ⇒ Если подключение осуществляется через клеммную колодку, то необходимо все проводники монтировать строго в соответствии с маркировкой и надёжно затягивать их в клеммах. ⇒ Если котел фазозависимый, то необходимо строго соблюдать фазность подключения, даже если для этого используется евровилка. Некоторые модели стабилизаторов могут оповещать пользователя о неправильной фазировке сети. |
| Запуск оборудования |
После того, как все оборудование подключено, можно включать устройства в работу. Сначала в положение «Вкл» переводится кнопка/тумблер стабилизатора напряжения, а затем газового котла. После запуска котел и стабилизатор не должны издавать посторонних шумов и иметь каких-либо ошибок в работе. |
Особенности подключения инверторных стабилизаторов к газовому котлу

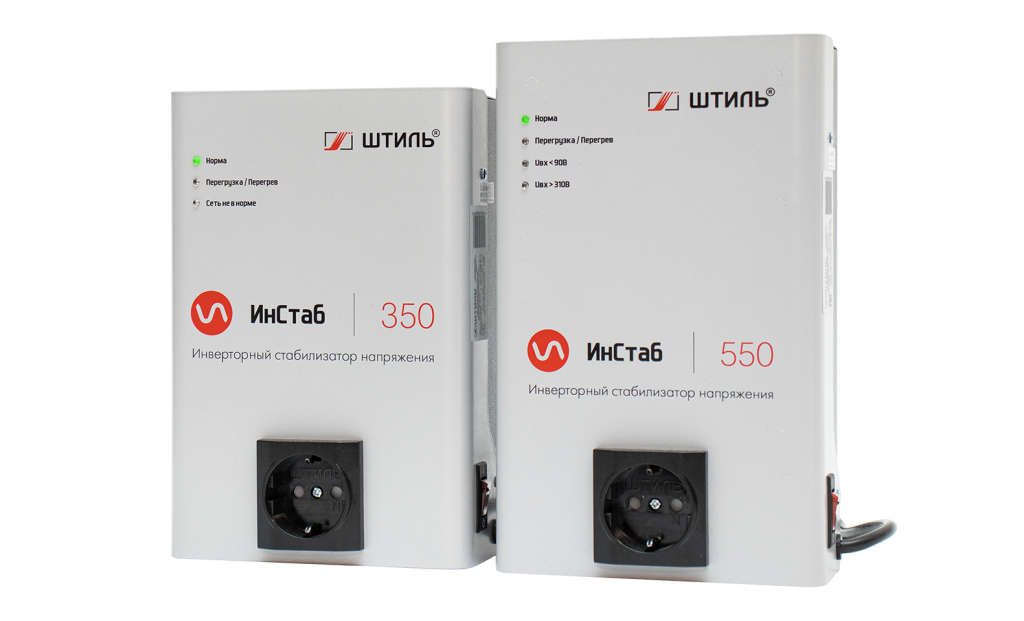

Инверторные стабилизаторы напряжения «Штиль»
Российский производитель систем электропитания «Штиль» предлагает широкий модельный ряд инверторных стабилизаторов напряжения нового поколения, которые с большим успехом применяются для энергозависимых газовых котлов и другого отопительного оборудования. Устройства имеют выходную мощность от 0,35 до 3,5 кВА и рассчитаны на настенную установку.
Особенность данных изделий заключается в том, что они работают на основе бестрансформаторной технологии двойного преобразования энергии, за счет которой выходное напряжение имеет высокие технические характеристики и полностью не зависит от качества входного.
Благодаря принципу двойного преобразования инверторные устройства «Штиль»:
- мгновенно стабилизируют значительные скачки и просадки напряжения (за 0 мс);
- работают в расширенном диапазоне входного напряжения (90-310 В);
- корректируют сетевое напряжение с высокой точностью (отклонение от номинального значения составляет не более 2%);
- питают нагрузку напряжением с чистой синусоидальной формой вне зависимости от формы входного напряжения;
- поддерживают питание газового котла при кратковременных провалах или пропаданиях напряжения до 200 мс.
Кроме того, инверторные стабилизаторы «Штиль» оснащаются многоуровневой системой электронной защиты, которая оберегает их от короткого замыкания, сетевых аварий, перегрузки, перегрева и сбоев в работе. При этом устройства могут автоматически возобновлять свою работу после устранения причины, повлекшей срабатывание защиты.
Общие рекомендации по подключению инверторных стабилизаторов «Штиль» к котлу
В настоящее время среди российских пользователей инверторные стабилизаторы набирают все большую популярность. Они обладают высокими техническими характеристиками, соответствующими всем требованиям газового котла и сопутствующего оборудования. Такие устройства можно использовать для защиты самой требовательной к качеству электропитания нагрузки в электросетях со значительными просадками и скачками напряжения. Однако, требуется учитывать дополнительные особенности, связанные с подключением их к котлу.
Например, при использовании инверторных стабилизаторов «Штиль» с фазозависимыми моделями газовых котлов обязательно наличие системы заземления. Это связано с тем, что сетевые фильтры данных стабилизаторов дают 5 мА утечку на защитный проводник PE. При его отсутствии у фазозависимого котла будет возникать ошибка по датчику ионизации. Поэтому без заземления инверторные стабилизаторы «Штиль» с данной нагрузкой использовать нельзя.
Кроме того, система заземления защищает пользователей от возможного поражения током, так как корпус стабилизаторов «Штиль» выполнен из металла. Если поврежденный провод прислонится к такому корпусу без заземления, то при прикосновении к стабилизатору или запитанному от него котлу (также с корпусом из металла) может ударить током.
Специалисты ГК «Штиль» также рекомендуют соблюдать следующие общие правила подключения инверторных стабилизаторов к энергозависимому газовому котлу:
- при подключении оборудования важно не путать провода нейтрали и фазы. Если после монтажа газовый котёл не запускается, скорее всего, нарушена фазировка. Поэтому требуется перевернуть вилку котла в розетке стабилизатора. Иначе котел не будет работать.
- при включении или отключении стабилизатора рекомендуется, чтобы подключенная к нему нагрузка была в выключенном состоянии, то есть кнопка или тумблер были в положении «off»/ «откл».
- если, кроме газового котла, к стабилизатору требуется подключить какое-либо сопутствующее оборудование, например, циркуляционный насос, и выходная мощность устройства это позволяет, но у него только одна розетка, то можно воспользоваться обычным двойником, подключив его к стабилизатору.
- инверторные стабилизаторы можно размещать рядом с корпусом газового котла на расстоянии не менее 10-15 см.
- при монтаже необходимо убедиться, что стена выдержит массу стабилизатора.

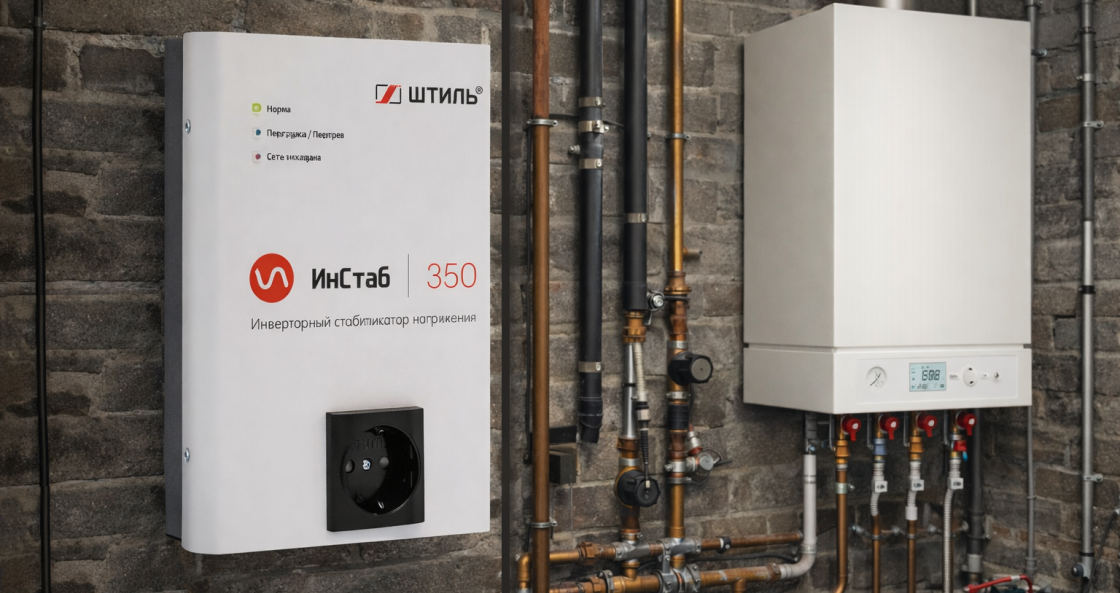

⇒ Инверторный стабилизатор IS350 обладает специальным индикатором «Сеть не в норме», который будет мигать при нарушении фазировки (если фаза «евровилки» стабилизатора не будет совпадать с фазой сетевой розетки). В этом случае потребуется поменять положение его «евровилки» в розетке. Данная функция была специально разработана для предупреждения пользователя о том, что подключение стабилизатора к сети выполнено неправильно и это может негативно сказаться на работе отопительной системы. Кроме того, неправильная фазировка может привести к сохранению напряжения на нейтральном проводнике у выключенного кнопкой стабилизатора.
⇒ Если будет допущена ошибка в фазировке при клеммном подключении, то последствия могут быть гораздо серьезнее, чем не запуск оборудования, вплоть до короткого замыкания или выхода из строя системы отопления.
Подключение к котлу самых популярных моделей стабилизаторов «Штиль»
Ниже приведены модели инверторных стабилизаторов «Штиль», которые подходят для подключения к газовому котлу при соблюдении требований к мощности, заземлению и фазировке. Такие модели обеспечивают высокую точность, быстрый отклик и чистую синусоидальную форму выходного напряжения.
В таблице сравним, как эти стабилизаторы подключаются к системе отопления и какой дополнительный функционал помогает обеспечить стабильную работу газового котла.
| Модель | Мощность, ВА/Вт | Подключение к сети | Подключение к газовому котлу | Дополнительный функционал для стабильной работы газового котла |
| IS350 | 350/300 | через кабель с «евровилкой» | через «евророзетку» (на корпусе стабилизатора размещена одна розетка) |
· автоматический перезапуск после аварийного отключения; · светодиодный индикатор нарушения фазировки (мигает, если фаза «евровилки» стабилизатора не совпадает с фазой сетевой розетки); · непрерывное питание котла при кратковременных обрывах электропитания (до 200 мс); · корректная работа от бензинового и дизельного генератора. |
| IS550 | 550/400 |
· автоматический перезапуск после аварийного отключения; · непрерывное питание котла при кратковременных обрывах электропитания (до 200 мс); · корректная работа от бензинового и дизельного генератора. |
||
| IS800 | 800/600 |
· автоматический перезапуск после аварийного отключения; · непрерывное питание котла при кратковременных обрывах электропитания (до 200 мс); · электронный байпас для обеспечения бесперебойной работы котла при перегрузке стабилизатора или выходе его из строя; · корректная работа от бензинового и дизельного генератора. |
||
| IS1000 | 1000/800 | |||
| IS1500 | 1500/1125 |
