Как защитить газовый котёл от перепадов напряжения?
Для защиты газового котла от перепадов напряжения сначала нужно определить характер проблемы в электросети. Если напряжение регулярно проседает, повышается или меняется в течение дня, нужен стабилизатор напряжения. Он выравнивает питание и позволяет котлу работать без постоянных отключений.
Если кроме перепадов напряжения в доме бывают отключения электричества, одного стабилизатора недостаточно. В этом случае используют ИБП, который поддержит работу котла, автоматики и циркуляционного насоса от аккумуляторов.
Реле контроля напряжения подходит при редких аварийных скачках: оно отключит котёл при опасном напряжении, но не будет выравнивать питание. УЗИП устанавливают в электрощит для защиты от мощных импульсных перенапряжений, например при грозе или авариях на линии.
| Проблема в сети | Что использовать | Почему |
| Частые просадки напряжения |
Стабилизатор |
Выравнивает напряжение без отключения котла |
| Повышенное напряжение |
Стабилизатор или реле напряжения |
Стабилизатор корректирует, реле отключает при аварии |
| Редкие резкие скачки |
Реле контроля напряжения |
Отключает питание при опасном отклонении |
| Отключения электричества |
ИБП |
Поддерживает работу котла от аккумуляторов |
| Грозовые и импульсные перенапряжения |
УЗИП |
Отводит мощный импульс в заземление |
| Нестабильная загородная сеть |
Стабилизатор + УЗИП, при отключениях – ИБП |
Даёт комплексную защиту |
Почему газовому котлу нужна защита от перепадов напряжения?
На первый взгляд газовый котёл работает за счёт газа, поэтому может показаться, что качество электропитания для него второстепенно. На практике современные котлы энергозависимы: электричество требуется для платы управления, автоматики розжига, датчиков, циркуляционного насоса, вентилятора, дисплея и систем безопасности.
Электронный блок управления выполняет следующие функции:
- контроль основных параметров системы (температуры, давления, уровня теплоносителя, расхода топлива);
- поддержку установленного температурного режима, а при наличии нескольких контуров – отдельного режима для каждого контура (регулирование высоты и интенсивности пламени, а также количества задействованных в работе горелок);
- безопасное отключение при нештатной ситуации (падении тяги, нарушении дымоотведения, пониженном давлении газа, внутренней неисправности).
В котлах, снабжённых интеллектуальными системами управления, этот блок дополнительно обеспечивает:
- защиту системы от размораживания (при длительном простое – автоматические кратковременные запуски для нагрева и прокачки теплоносителя);
- самостоятельную смену температурного режима в зависимости от времени суток, дня недели или установленного таймера;
- подбор оптимального режима работы для создания комфортного микроклимата (анализ температуры окружающей среды и сравнение полученных данных с установленной пользователем программой);
- удалённое управление системой отопления (с телефона, планшета, персонального компьютера).
Блок управления берёт на себя всю работу по организации горячего водоснабжения и отопления в доме, освобождая его хозяина от постоянного слежения за этим процессом.
Единственный недостаток как блока управления, так и всей автоматики – зависимость от качества электропитания. Электронные компоненты котлов отопления крайне чувствительны и реагируют даже на небольшие отклонения параметров электросети от нормы. При просадках, повышенном напряжении, резких скачках или искажении формы сигнала автоматика может работать нестабильно: котёл уходит в ошибку, отключается или перезапускается. Десятипроцентной просадки по величине или небольших искажений по форме достаточно для сбоя «тонких» настроек и нарушения запрограммированного режима работы.
При серьёзном скачке напряжения, например, из-за аварии на линии или в момент пикового потребления, возможны повреждения платы управления, датчиков, блока розжига и других электронных компонентов. Производители, как правило, не относят поломки из-за некачественного электропитания к гарантийным случаям, поэтому ремонт платы управления и автоматики оплачивает владелец.
Особенно актуальна защита для частных домов и загородных объектов, где чаще встречаются просадки напряжения, слабые линии, аварии на ЛЭП, перегрузка сети и отключения электричества. В таких условиях котлу может потребоваться стабилизатор напряжения, а при частых отключениях – ИБП.
Что лучше выбрать для защиты газового котла: ИБП или стабилизатор?
Стабилизатор и ИБП решают разные задачи, поэтому выбор зависит от того, какие проблемы чаще возникают в электросети.
Если напряжение регулярно проседает, повышается или «плавает», основным решением будет стабилизатор напряжения для котла. Он выравнивает питание котла и помогает избежать ошибок автоматики, отключений, сбоев розжига и повреждения платы управления. Стабилизатор компактнее, проще в обслуживании и обычно дешевле ИБП сопоставимой мощности, потому что в нём нет аккумуляторных батарей.
⇒ Не все устройства одинаково эффективны. Важно правильно подобрать модель. Подключение прибора устаревшего типа может негативно сказаться на функционировании котла, который с некоторыми моделями стабилизаторов работает даже хуже, чем совсем без них!
ИБП нужен в другой ситуации – когда в доме бывают отключения электричества и котёл должен продолжать работу от аккумуляторов. Это особенно важно для энергозависимых котлов, циркуляционных насосов, систем автоматики и отопления в загородных домах, где отключение питания может остановить циркуляцию теплоносителя.
⇒ Важно учитывать, что не каждый ИБП одинаково защищает котёл от перепадов напряжения. Резервные и линейно-интерактивные модели имеют ограниченный диапазон стабилизации и могут переключаться на аккумуляторы при сильных отклонениях сети. Онлайн-ИБП с двойным преобразованием обеспечивают более качественное питание, но стоят дороже и требуют подбора аккумуляторов под нужное время автономной работы.
Если основная проблема – перепады напряжения, а отключения света редкие, чаще выбирают стабилизатор. Если отключения происходят регулярно или для котла важно бесперебойное питание, нужен ИБП. В сложных сетях можно использовать связку: стабилизатор для выравнивания напряжения и ИБП для резервного питания при отключениях. Для комплексной защиты котельной также используют УЗИП и реле контроля напряжения в электрощите.

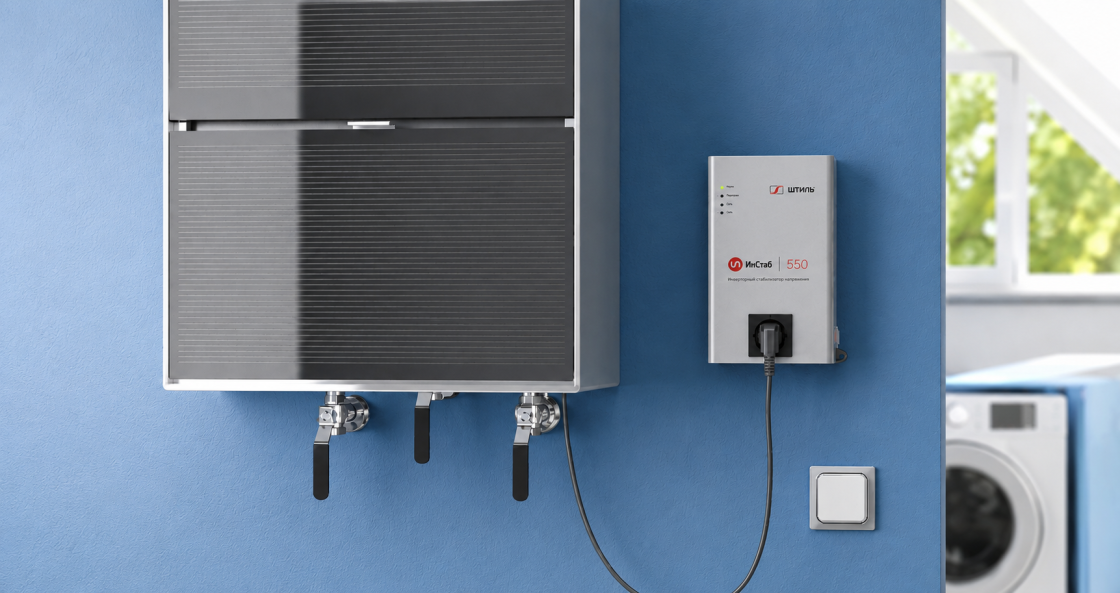

Как выбрать стабилизатор напряжения для газового котла?
Стабилизатор для газового котла выбирают по параметрам электросети и требованиям котельного оборудования. Важно учитывать не только сам котёл, но и циркуляционные насосы, автоматику, фазозависимость, наличие заземления и условия установки.
Для большинства бытовых газовых котлов подходит однофазный стабилизатор 220/230 В. Модель должна обеспечивать стабильное выходное напряжение, быстро реагировать на перепады, работать в диапазоне, который перекрывает реальные просадки и повышения напряжения в сети, а также формировать корректную синусоидальную форму выходного сигнала.
Если вместе с котлом подключаются внешние циркуляционные насосы, автоматика, тёплые полы или другое оборудование котельной, мощность стабилизатора рассчитывают по суммарной нагрузке с учётом пусковых токов и запаса 20-30%.
| Критерий | Что учитывать для газового котла |
| Фазность |
Для большинства бытовых котлов нужен однофазный стабилизатор 220/230 В |
| Мощность |
Считать нужно электрическую мощность котла, насосов и автоматики, а не тепловую мощность котла. |
| Пусковые токи |
При наличии циркуляционных насосов нужно учитывать их кратковременное повышенное потребление при запуске. |
| Диапазон входного напряжения |
Рабочий диапазон стабилизатора должен перекрывать реальные просадки и повышения напряжения в сети. |
| Точность стабилизации |
Для газового котла лучше выбирать стабилизатор с высокой точностью выходного напряжения. Оптимально ориентироваться на модели с отклонением около ±2-3%; допустимость большего отклонения нужно проверять по паспорту котла. |
| Форма выходного напряжения |
Для котельного оборудования желательна чистая синусоида. |
| Быстродействие |
Быстрый отклик важен при резких скачках и просадках напряжения. |
| Сквозной ноль и заземление |
Важно для фазозависимых котлов и корректной работы автоматики. |
| Условия установки |
Стабилизатор нужно размещать в сухом помещении с нормальной вентиляцией и соблюдением требований производителя. |
| Отключения электричества |
Если бывают отключения света, нужен ИБП: стабилизатор не обеспечивает автономное питание. |
Фазность
Котлы для частного дома в основном рассчитаны на питание от однофазной электрической сети с номиналом 220/230 В. Соответственно, для них подходят однофазные модели.
Если котёл подключается к трёхфазной сети на 380-400 В (обычно это очень мощные приборы), то возможны два решения:
- использование трехфазного устройства;
- установка по отдельному однофазному прибору на каждую из трех фаз (это может обходится дешевле одного трёхфазного решения).
Требования к фазности сети указываются в характеристиках котла на сайте или в каталоге производителя, а также в техническом паспорте.
Мощность
Выходная мощность стабилизатора должна быть больше максимальной электрической мощности, которую может потреблять котёл и подключённое к нему оборудование. В расчёте учитывают не тепловую мощность котла в кВт, а его электрическую мощность в ваттах, а также мощность циркуляционных насосов, автоматики и других элементов системы отопления.
Обычно для отопления частного дома используется котёл со встроенным циркуляционным насосом. В среднем электрическая мощность такого котла составляет 150-200 Вт. Если система отопления предполагает дополнительный внешний насос, к расчёту добавляют и его потребление – обычно ещё 50-60 Вт.
Как узнать мощность нагрузки?
Мощность котла и насосов можно узнать двумя способами:
- Посмотреть технические характеристики в паспорте.
- Рассчитать по формуле: P = I х V, где:
- P – искомое значение в Вт;
- I – сила тока, которая измеряется в амперах (А) и указывается на заводском шильдике;
- V – номинальное напряжение (220 или 230 В).
⇒ Насос во время запуска потребляет больше энергии, чем в обычном режиме. Это связано с пусковыми токами. Если в документации указана только номинальная мощность насоса, для ориентировочного расчёта её можно умножить минимум на 3.
Какую мощность котла используем: электрическую или тепловую?
Для подбора стабилизатора используют электрическую мощность котла, а не тепловую. Электрическая мощность показывает, сколько энергии нужно плате управления, автоматике, насосу, вентилятору и другим электрическим узлам котла. Обычно она находится в пределах десятков или сотен ватт.
Тепловая мощность показывает, сколько тепла котёл способен выдать системе отопления. Она измеряется в киловаттах и может составлять 10, 20, 30 кВт и больше. Если ошибочно подбирать стабилизатор по тепловой мощности, можно купить модель значительно мощнее и дороже, чем требуется.
Как рассчитать общую потребляемую мощность нагрузки?
Общую мощность можно рассчитать по формуле: Pобщ = (P1 + P2 х 3) х 1,3, где:
- P1 – мощность котла;
- P2 – номинальная мощность дополнительного насоса (при его наличии);
- коэффициент 3 – пусковой ток насоса;
- коэффициент 1,3 – мощностной запас, необходимый для корректной работы в условиях сильных просадок входного напряжения, которые приводят к снижению выходной мощности. Если запаса не будет, то прибор окажется перегружен даже номинальной нагрузкой.
Если в системе несколько внешних насосов или подключается дополнительная автоматика, их потребление также добавляют в расчёт.
⇒ Пример расчёта
Допустим, электрическая мощность оборудования составляет:
- котел – 120 Вт;
- циркуляционный насос – 50 Вт.
Расчёт: (120 + 50 × 3) × 1,3 = 351 Вт.
Для такой системы нужен стабилизатор с выходной мощностью не менее 400 Вт.
⇒ В большинстве бытовых систем, где к стабилизатору подключается только газовый котёл со встроенным насосом, достаточно модели небольшой мощности. Если есть внешний циркуляционный насос или несколько насосов, мощность нужно рассчитывать по суммарному потреблению с учётом пусковых токов. Ориентироваться на тепловую мощность котла нельзя.
Что будет, если неправильно подобрана мощность?
Если мощность стабилизатора меньше, чем требуется котлу, насосам и автоматике, устройство может не включиться, уйти в перегрузку или отключить нагрузку при запуске оборудования. Особенно часто это происходит, если при расчёте не учтены пусковые токи насосов.
Если стабилизатор выбран с чрезмерно большим запасом, он будет недогружен. Это не улучшит защиту котла, но увеличит стоимость покупки. Исключение – ситуация, когда в будущем планируется подключить к стабилизатору дополнительные насосы или другое оборудование котельной.
Быстродействие
Быстродействие определяется двумя показателями:
- временем срабатывания – временной промежуток, в миллисекундах, необходимый для реагирования на изменение сетевого сигнала;
- скоростью стабилизации – измеряется в вольтах в секунду (В/с) и отражает время, затрачиваемое на коррекцию сигнала.
Риск повреждения автоматики нагрузки скачками в электросети уменьшается с увеличением скорости стабилизации и снижением времени срабатывания. Чем быстрее срабатывание, тем меньше вероятность трансляции возмущающего воздействия со входа на выход.
Часто утверждают, что газовый котёл успешно работает с моделями, быстродействие которых до 10 мс. В большинстве случаев это так. Тем не менее, факт остаётся фактом – даже кратковременная задержка в работе стабилизирующего устройства может привести к резкому скачку, а для котла любой скачок – это риск поломки блока управления. Полностью обезопасит его только мгновенное быстродействие, которое исключает влияние сетевых проблем на величину и форму выходного сигнала.
Форма выходного сигнала
Кроме номинального или наиболее близкого к номинальному значению входного напряжения, чувствительной электронике требуется ещё и синусоидальная форма.
Правильно подобранный стабилизатор должен обеспечивать на выходе напряжение с синусоидальной формой. Желательно, чтобы он не только не вносил искажений в сетевую синусоиду, но и корректировал её.
В противном случае, возможны ошибки и сбои в режимах работы электроники отопительного оборудования.
Диапазон входного напряжения
Это важная характеристика, указывающая на допустимые границы входного сигнала, которые могут быть приведены к номинальному значению. Надёжную защиту способен обеспечить только прибор с рабочим диапазоном, охватывающим всю амплитуду сетевых колебаний, характерную для места его эксплуатации.
В загородных энергосистемах часто встречаются экстремальные сетевые отклонения как в большую, так и в меньшую сторону. Поэтому лучше выбрать модель с максимально широким рабочим диапазоном.
Работа на предельно пониженных значениях сетевого сигнала вызывает снижение мощности. В случае выхода за допустимые границы произойдёт обесточивание нагрузки. Некоторые модели, в том числе и инверторные приборы от «Штиль», оснащены важной опцией – восстановлением электроснабжения при нормализации сетевого сигнала, что позволяет после отключения перезапустить котёл в автоматическом режиме.
При подборе также обратите внимание на аварийную защиту. При её отсутствии, сетевые скачки, превышающие предельный диапазон, могут приводить к выходу из строя. Но даже в таком случае, стоимость ремонта или покупки нового устройства будет намного ниже, чем затраты на восстановление работоспособности отопительной системы!
Точность выходного напряжения
Точность стабилизации показывает, насколько фактическое выходное напряжение может отличаться от установленного значения. Чем меньше отклонение, тем стабильнее питание платы управления, автоматики розжига, датчиков, вентилятора и циркуляционного насоса.
Часто указывают, что для систем отопления допустимо отклонение в пределах примерно ±10%. Но для газового котла лучше выбирать более точные модели, особенно если в сети бывают резкие скачки, просадки или искажения формы напряжения. Длительная работа при заметном отклонении может приводить к ошибкам автоматики, нестабильному розжигу, сбоям в режимах работы и ускоренному износу электронных компонентов.
Для котельного оборудования оптимально ориентироваться на стабилизаторы с точностью около ±2-3%. Например, инверторные модели «Штиль» обеспечивают отклонение выходного напряжения не более ±2%, что подходит для чувствительной автоматики газовых котлов и циркуляционных насосов.
Другие характеристики
При подборе также рекомендуем учитывать и представленные в таблице факторы.
| Название | Описание |
| Электронная защита | Система защиты, которая автоматически обесточит нагрузку при перегреве, перегрузке, коротком замыкании и сетевой аварии, в том числе вызванной ударом молнии. |
|---|---|
| Функция рестарта | Автоматический перезапуск после устранения причины защитного отключения. Восстановит работу отопительной системы без участия пользователя. |
| Фильтрация помех | Нейтрализация сетевых и наводимых нагрузкой помех. Обеспечит благоприятные условия для работы нагрузки. |
| Конструктивное исполнение | Бывают корпуса разных типов: навесные, для установки на ровной горизонтальной поверхности (полу, столе и т.п.), для монтажа в телекоммуникационную стойку. Последние вряд ли будут практичны в бытовом применении. Подбор конкретного исполнения зависит от места установки. Иногда «защитника» удобнее закрепить на стене вблизи от системы отопления, иногда проще поставить на пол. Чтобы избежать сложностей, советуем заранее, до покупки, решить, как устройство будет размещаться и подключаться. |
| «Сквозной» нуль | Прямое соединение нейтрального проводника входной сети с нейтральным проводником выхода стабилизатора – важное условие корректной работы фазозависимых котлов. |
| Индикация | Средства индикации должны, как минимум, информировать пользователя о состоянии входной сети, выходных показателях и аварийных ситуациях. Лучше выбрать модель со светодиодной индикацией и/или ЖК-дисплеем, так как стрелочные приборы являются устаревшим решением и, во-первых, плохо видны в темноте, а, во-вторых, имеют тенденцию к снижению точности показаний. |
| Срок службы | Возможность проработать в непрерывном режиме не менее 8 лет без специфического обслуживания и замены расходных элементов. |
| Диапазон рабочей температуры | Обычно модели, работающие с отопительным оборудованием, устанавливаются в жилом помещении с комфортной для них температурой (+15 °C – +25 °C). Если установка планируется в неотапливаемом вспомогательном помещении, то следует убедиться в том, что изделие сможет функционировать при соответствующей этому помещению температуре окружающей среды (обычно +5 °C – +10°C). |
| Совместимость с генератором | Перед организацией схемы электропитания, в которой планируется связка с генератором, необходимо убедиться в том, что модель стабилизатора обеспечит улучшение качества поступающей от генератора электроэнергии (далеко не все модели успешно справляются с этой задачей). |
| Уровень шума | Работа моделей обычно сопровождается звуковыми эффектами, громкость которых зависит от наличия подвижных контактов и типа системы охлаждения. Шум может нарушать спокойствие, поэтому лучше не размещать такие приборы в жилой комнате. Для «тихих помещений» подходят решения с естественным охлаждением и силовой схемой, избавленной от подвижных элементов. |
Стабилизатор для котла и циркуляционного насоса: как выбрать?
Если стабилизатор нужен одновременно для газового котла и циркуляционного насоса, мощность рассчитывают по суммарной электрической нагрузке. В расчёт берут электрическую мощность котла, номинальную мощность насоса, пусковой ток насоса и запас 20-30%.
Для котла важны стабильное выходное напряжение, чистая синусоида, высокая точность стабилизации и корректная работа с чувствительной автоматикой. Для циркуляционного насоса дополнительно нужно учитывать пусковые токи: в момент запуска насос может кратковременно потреблять в несколько раз больше номинальной мощности. Подробнее о пусковых токах насосов и подборе стабилизатора для разных типов насосного оборудования рассказали в статье «Как выбрать стабилизатор для насоса и защитить его от низкого напряжения».
Если насос встроен в котёл, часто достаточно стабилизатора небольшой мощности. Если в системе есть внешний циркуляционный насос или несколько насосов, их потребление нужно добавить к расчёту. При частых отключениях электричества стабилизатора будет недостаточно – потребуется ИБП или другая система резервного питания.
Типы стабилизаторов для котлов
На рынке электрооборудования представлен большой выбор моделей, различных по принципу работы и степени эффективности. Далее кратко рассмотрим каждый из основных типов.
- Феррорезонансные. Построены на эффекте феррорезонанса между трансформатором и конденсатором. Практически не используются для работы с газовыми котлами, так как имеют малый диапазон регулирования, крупные габариты и не устойчивы к перегрузкам.
- Электромеханические (сервоприводные). Осуществляют коррекцию за счёт перемещения по обмотке трансформатора бегунка, приводимого в движение сервоприводом. Ряд серьёзных недостатков (низкое быстродействие, высокий уровень шума, ненадёжность и износ механики, а также искрение при работе) не позволяет их использовать для защиты систем отопления.
- Релейные. Реле переключает обмотки катушки, выбирая контур, напряжение на котором имеет наиболее близкое к номинальному значение. Существенный недостаток – ступенчатое регулирование и, как следствие, искажение синусоиды и невысокая точность стабилизации (6-8%). Этого значения может не хватить для чувствительных электронных компонентов отопительного оборудования.
- Полупроводниковые (симисторные и тиристорные). Схожи с релейными аппаратами, только вместо реле для переключения между обмотками применяются электронные ключи: симисторы и тиристоры. Превосходят многие аналоги, но не способны выдавать идеальную синусоиду и чувствительны к помехам и перегрузкам.
- Инверторные. Построены на основе принципа двойного преобразования энергии. Конструктивно полностью отличаются от устройств, реализованных на основе устаревших принципов работы, и, опережая их по всем вышерассмотренным характеристикам, являются эталоном защиты для отопительных систем.

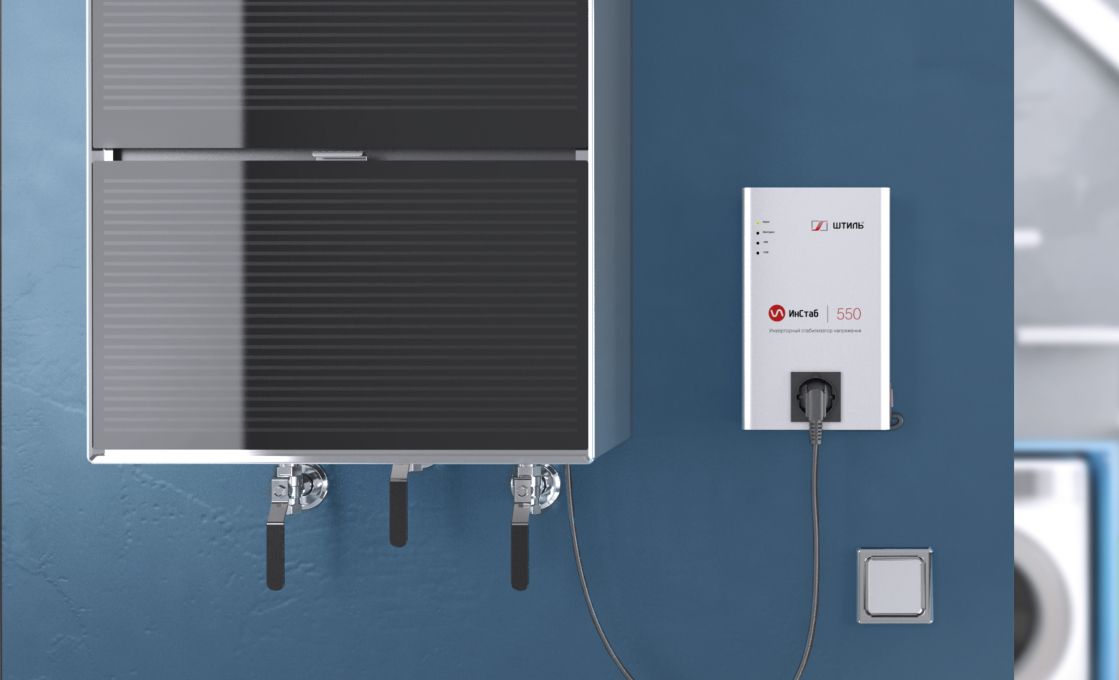

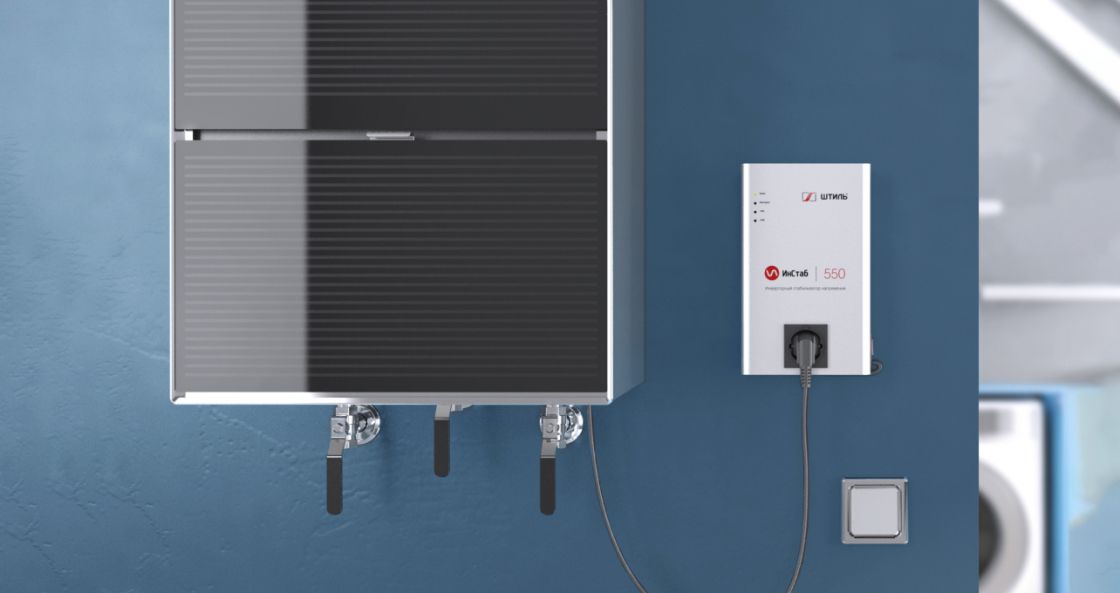

Инверторные стабилизаторы напряжения «Штиль» для газовых котлов
Российский производитель систем электропитания «Штиль» выпускает широкую линейку однофазных инверторных моделей серии «ИнСтаб» для защиты отопительного оборудования. Они имеют выходную мощность от 0,35 до 3,5 кВА и предназначены для настенной установки.
Их преимуществами являются:
- мгновенная реакция на изменение входного сигнала – 0 мс;
- непрерывная стабилизация;
- синусоидальная форма сигнала на выходе, не зависящая от любых сетевых искажений;
- расширенный диапазон стабилизации – 90-310 В;
- высокая точность – ±2%;
- электронная аварийная защита с автовосстановлением от короткого замыкания, перегрузки, перегрева, аварии сети и сбоев в работе;
- встроенный варистор;
- КПД – до 97%.
Для котла и циркуляционного насоса модель выбирают по суммарной электрической мощности оборудования. Если насос внешний или в системе несколько насосов, их пусковые токи обязательно учитывают при расчёте.
