Стабилизаторы напряжения с конфигурацией 3 в 1

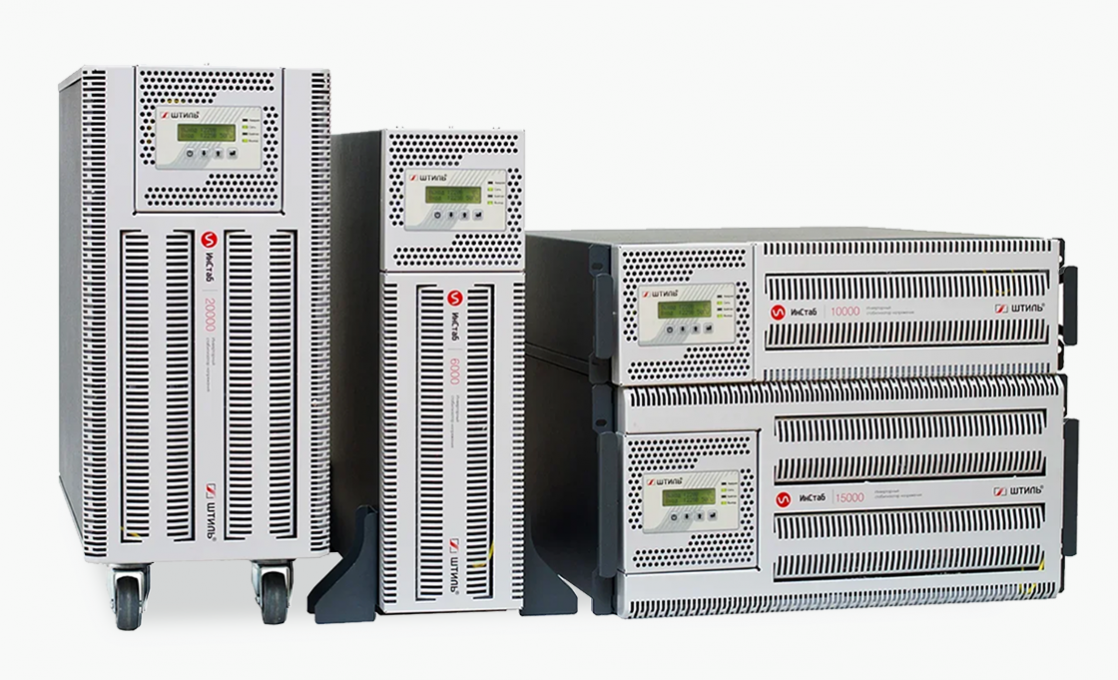

Стабилизаторы напряжения конфигурации 3 в 1 картинка

25.09.2019

Как в трехфазной системе электроснабжения правильно защитить от нестабильного напряжения однофазные бытовые приборы? Раньше существовало всего два варианта – подключение одного трёхфазного стабилизатора напряжения или трёх однофазных.

Специалисты ГК «Штиль» разработали третий, более удобный вариант – применение стабилизатора с особенной конфигурацией 3 в 1.

Содержание

Что такое стабилизаторы напряжения с конфигурацией 3 в 1?
Чем стабилизаторы 3 в 1 лучше других вариантов защиты?
Модельный ряд стабилизаторов «Штиль» с конфигурацией 3 в 1
Преимущества и недостатки стабилизаторов «Штиль» с конфигурацией 3 в 1
Особенности подключения стабилизаторов 3 в 1

Что такое стабилизаторы напряжения с конфигурацией 3 в 1?

Стабилизаторы с такой конфигурацией не только защищают подключённое оборудование от проблем с качеством электроэнергии, но и преобразуют трехфазное входное напряжение в однофазное выходное (с равномерной загрузкой всех сетевых фаз), обеспечивая безопасный «мост» от трехфазной сети к однофазным электроприборам без потери мощности.

Стабилизаторы 3 в 1 могут использоваться как для централизованной защиты всей домашней электросети, так и для питания отдельной нагрузки (устройство успешно работает с любым видом бытовой техники).

Стоит отдельно отметить, что в настоящее время ГК «Штиль» является единственным производителем инверторных стабилизаторов с подобной конфигурацией.

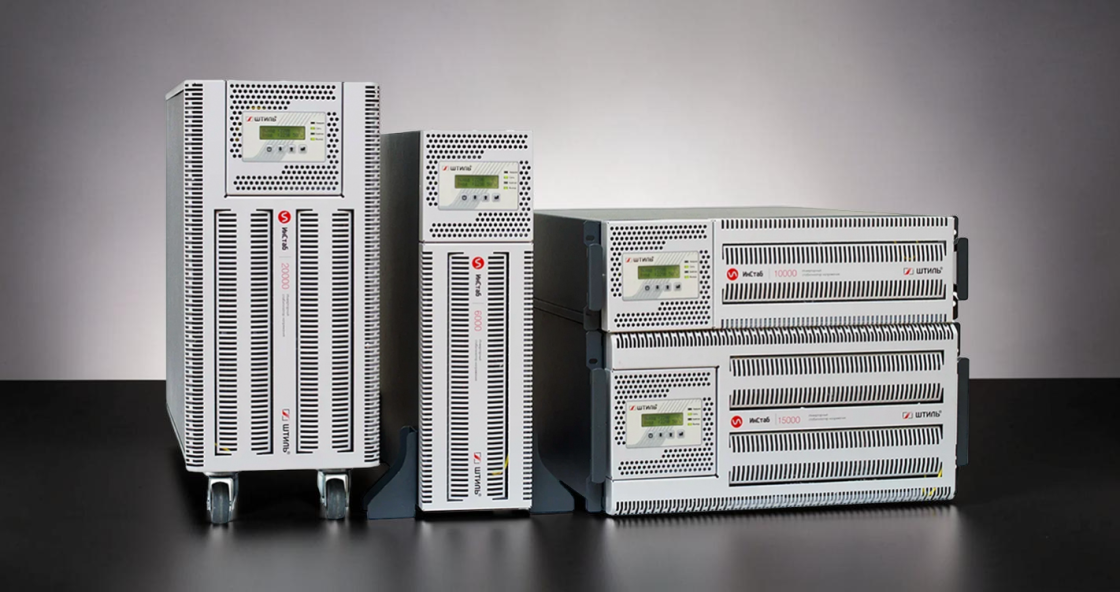

Стабилизаторы напряжения «Штиль» с конфигурацией 3 в 1

Чем стабилизаторы 3 в 1 лучше других вариантов защиты?

Преимущества по сравнению с установкой трёх однофазных стабилизаторов:

симметричное распределение мощности подключенных электроприборов по всем питающим фазам, что исключает возможность сетевого перекоса и избавляет пользователя от необходимости постоянной межфазной балансировки нагрузки;
возможность питать однофазного потребителя с мощностью большей, чем мощность отдельной фазы трехфазной сети;
единый корпус и простота подключения;
целостный контроль за состоянием системы электроснабжения (мониторинг сразу по всем сетевым фазам).

Преимущества по сравнению с установкой одного трёхфазного стабилизатора:

возможность питать однофазного потребителя с мощностью большей, чем мощность отдельной фазы трехфазной сети;
«поддержка» однофазной сети – устройство допустимо подключать к источнику однофазного напряжения (в таком случае клеммы «А», «В» и «С» перемыкаются);
меньшая стоимость.

Преимущества и недостатки стабилизаторов «Штиль» с конфигурацией 3 в 1

Данные устройства сохраняют все уникальные преимущества, свойственные инверторным стабилизаторам «Штиль». Перечислим главные из них:

идеальные характеристики выходного напряжения (чистая «синусоида» и минимальное отклонение от номинала);
мгновенное быстродействие (выравнивание сетевого отклонения происходит без задержек во времени);
широкие диапазоны входного напряжения и рабочей частоты;
нейтрализация приходящих из сети и наводимых нагрузкой помех.

Кроме того, стабилизаторы «три в один», как и схожие по мощности стабилизаторы «Штиль» других конфигураций:

способны обеспечить кратковременное питание нагрузки при пропадании входного напряжения;
обладают автоматической системой защиты от короткого замыкания, перегрева, перегрузки, аварии сети, неисправностей и импульсных помех;
имеют режим работы «ЭКО» (экономия электроэнергии при стабильном напряжении в сети);
позволяют настраивать выходное напряжение в диапазоне 220-240 В (шаг – 5 В);
поддерживают удаленный и локальный мониторинг;
могут устанавливаться на любую ровную поверхность или монтироваться на 19-ти дюймовые направляющие телекоммуникационного шкаф или стойки.

Единственным недостатком подобного стабилизатора является то, что при его переходе на байпас вся нагрузка ложится на фазу «А», а это может привести к сетевому перекосу. Поэтому в случае подключения к стабилизатору 3 в 1 нагрузки, превышающей 30% от его номинала, не рекомендовано использование байпаса и режима работы «ЭКО».

Особенности подключения стабилизаторов 3 в 1

Модели стабилизаторов напряжения 3 в 1 от ГК «Штиль» подключаются только к трехфазной сети 380 В и ко всем питающим фазам. Для этого на тыльной стороне корпуса устройства предусмотрены клеммные колодки. При этом каждую питающую фазу и нейтральный проводник необходимо подключать в отдельную клемму в соответствии с маркировкой на корпусе изделия. Запитывать от одной фазы «А» другие проводники не допускается: входные фазы должны быть разноименные.

В случае пропадания в электросети фазы «В» или «С» (или сразу обеих) устройство перейдет на электронный байпас, и при этом не будет работать функция стабилизации напряжения. Вся нагрузка переключится на питание от фазы «А». Если пропадет питание на клемме «А», стабилизатор выключится.

Обратите внимание!

Во всех моделях стабилизаторов напряжения с конфигурацией 3 в 1 электронный байпас находится по умолчанию в режиме «Не использовать». Перед его включением требуется прочитать об особенностях работы байпаса в руководстве по эксплуатации!
