Инверторный стабилизатор напряжения для газового котла

Выбор инверторного стабилизатора для котла картинка

27 мая 2019

Используемая в наши дни сложная бытовая техника требует качественного и стабильного электропитания. В частности, это относится к автоматике современных котлов отопления, дающей сбои даже при малейших отклонениях питающего напряжения от нормы.

С задачей по обеспечению газового котла электроэнергией надлежащего качества успешно справляются инверторные стабилизаторы «Штиль».

Содержание

Преимущества инверторных стабилизаторов «Штиль» для систем отопления
Модельный ряд инверторных стабилизаторов «Штиль» для газовых котлов
Алгоритм подбора стабилизатора «Штиль» для газового котла
Советы по установке и подключению инверторного стабилизатора «Штиль» к котлу

Преимущества инверторных стабилизаторов «Штиль» для систем отопления

Инверторные стабилизаторы отличаются эталонным уровнем защиты и обеспечивают нагрузку напряжением, параметры которого максимально приближены к идеалу практически при любом состоянии основной электросети.

Рассмотрим подробнее преимущества инверторных стабилизаторов напряжения на примере устройств торговой марки «Штиль», которая на сегодняшний день предлагает самый широкий модельный ряд приборов данного типа.

Основные преимущества инверторных стабилизаторов «Штиль» и их влияние на работу газового котла:

мгновенное быстродействие – исключает трансляцию возмущающего воздействия с входа стабилизатора на его выход и, в следствие этого, предохраняет электронные компоненты котла от повреждений при резком сетевом перепаде;
широкий диапазон стабилизации (90 - 310 В) – позволяет эксплуатировать стабилизатор, а значит и подключенный к нему котёл при экстремально сильных колебаниях входного напряжения;
высокая точность стабилизации (±2%) – гарантирует снабжение котла напряжением с номинальным (предельно близким к номинальному) значением;
плавная регулировка – исключает характерные для релейных и электронных стабилизаторов ступенчатые скачки напряжения;
идеальная («чистая») синусоида на выходе – обеспечивает исправную и корректную работу всех энергозависимых узлов котла

Внимание!
Несинусоидальность выходного напряжения, свойственная многим стабилизаторам с отличным от инверторного принципом работы, крайне негативно сказывается на функционировании современного газового котла (вплоть до поломки устройства).

наличие «сквозного нуля» для корректной работы фазозависимых котлов;
фильтрация входных и выходных помех – устраняет приходящие из сети помехи и предотвращает попадание «нагрузочных» помех в сеть. Данная функция способствует «комфортной» работе как чувствительной автоматики котла, так и включенных в ту же сеть прочих потребителей электроэнергии;
многоуровневая система защиты – отключит котёл при возникновении аварийной сетевой ситуации, а также при выходе из строя (перегреве) самого стабилизатора. После нормализации сетевых параметров (состояния стабилизатора) электропитание отопительного прибора будет автоматически восстановлено;
небольшие габариты – дают возможность сэкономить пространство и расположить стабилизатор в непосредственной близости от защищаемого котла. Кроме того, некоторые модели стабилизаторов имеют несколько вариантов установки, что позволяет разместить прибор наиболее удобными способом;
простота подключения – обращение с сетевым кабелем и нагрузочными розетками элементарно и не требует каких-либо дополнительных навыков;
современный дизайн – позволяет интегрировать стабилизатор в интерьер помещения, не нарушая его стилистику.

Модельный ряд инверторных стабилизаторов «Штиль» для газовых котлов

Выбирая стабилизатор для работы с котлом отопления, необходимо исходить в первую очередь из электрической мощности котла, которая складывается из мощностей циркуляционного насоса, вентилятора, системы розжига, а также элементов индикации и автоматики.

Не следует путать тепловую мощность котла с электрической – это различные физические величины! Первая измеряется в кВт и обозначается в технической документации как «мощность», вторую обычно называют «электрическая мощность», «присоединительная мощность» или «мощность питания» и измеряют в Вт (50-200 Вт для газовых котлов бытовых систем отопления).

Во избежание перегрузок мощность стабилизатора следует выбирать с запасом в 20-30% относительно электрической мощности котла.

Инверторные стабилизаторы «Штиль» для котлов отопления

Для большинства применяемых в быту котлов достаточно стабилизатора с мощностью 250-600 Вт. Из линейки инверторных стабилизаторов «Штиль» данному критерию соответствуют следующие модели серии «ИнСтаб»: IS350, IS550 и IS800.

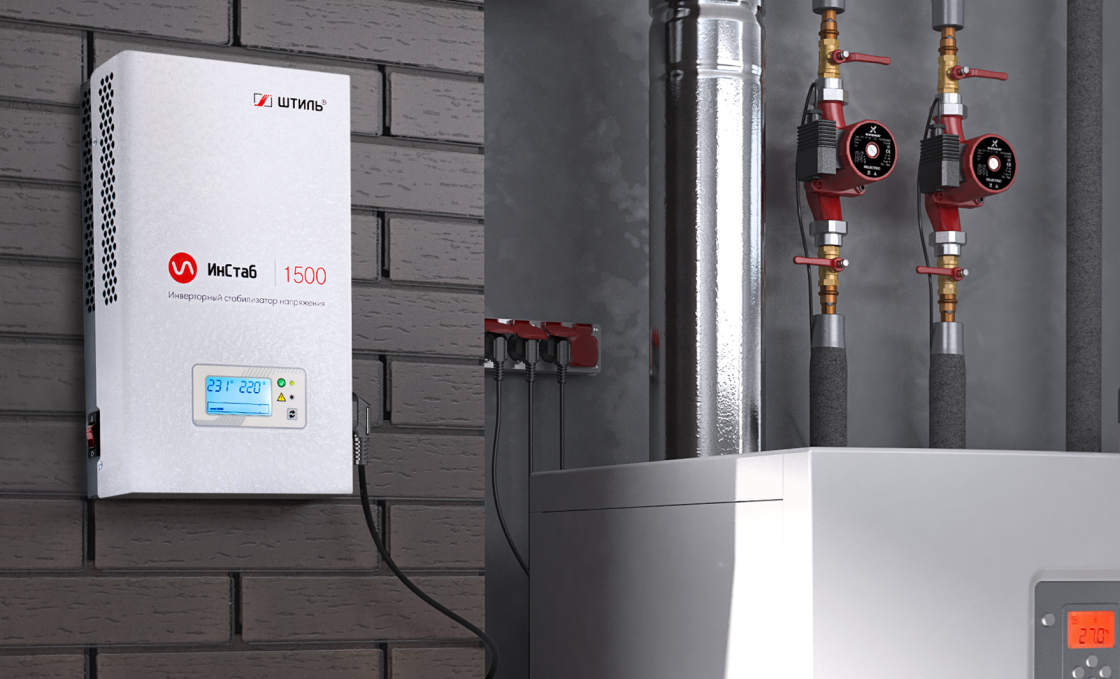

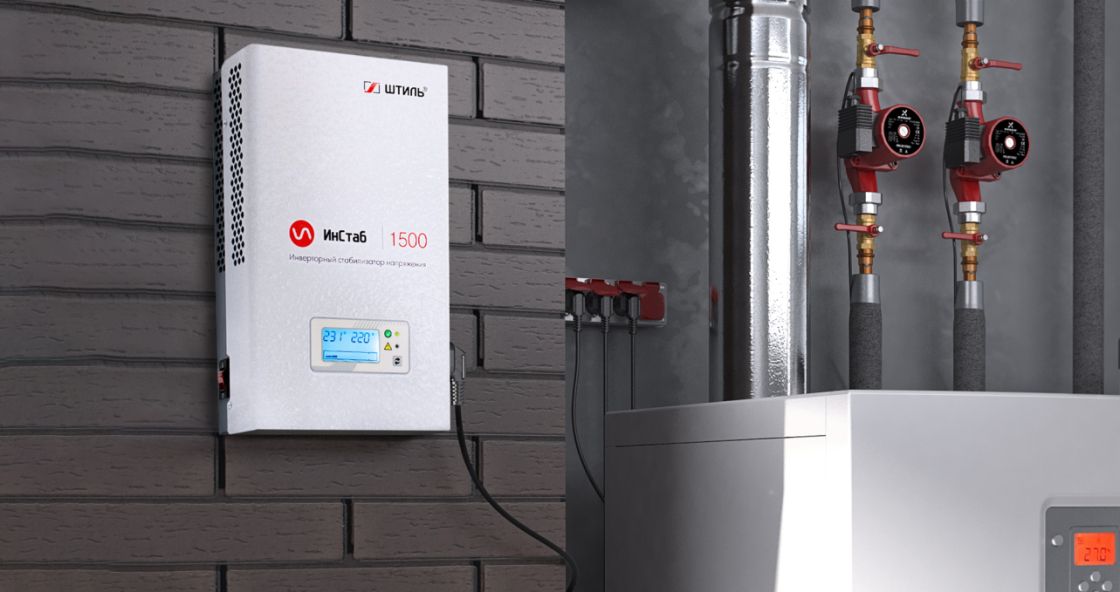

Если требуется защитить не только электронику котла, но и сопутствующее оборудование (например, группу внешних циркуляционных насосов), то подойдут стабилизаторы напряжения мощностью 800-3000 Вт. Из линейки инверторных стабилизаторов «Штиль» данному критерию соответствуют следующие модели серии «ИнСтаб»: IS1000-IS3500 настенного исполнения и IS1000RT-IS3500RT универсального исполнения (напольные/в стойку).

Ознакомиться с полным ассортиментом инверторных стабилизаторов напряжения для газовых котлов можно, перейдя по ссылке:
Инверторные стабилизаторы напряжения «Штиль» для газовых котлов.

Алгоритм подбора стабилизатора «Штиль» для газового котла

Этапы	Комментарии
1. Определить для каких электроприборов необходим стабилизатор	а) Только отопительный котел б) Котел и дополнительный циркуляционный насос
2. Определить потребляемую мощность каждого подключаемого к стабилизатору электроприбора	а) Использовать данные с шильдика прибора или из его документации (не путать потребляемую мощность с тепловой) б) Посчитать самостоятельно, используя значение силы тока (I) и номинального напряжения (U): P=I х U
3. Посчитать общую потребляемую мощность электроприборов с учетом запаса мощности в 30% и пускового тока циркуляционного насоса (при его наличии)	Следующая формула: P_общ = (P1 + P2 х 3) х 1,3, где P1 – мощность котла P2 – номинальная мощность насоса 3 – коэффициент учитывающий пусковой ток насоса 1,3 – коэффициент запаса мощности
Если в составе системы отопления присутствуют дополнительные устройств, то их мощность тоже включается в формулу: P_общ = (P1 + P2 х 3 + P3 … + Pn) х 1,3
4. Выбрать подходящий номинал стабилизатора	а) Если общая потребляемая мощность не более 600 Вт, то подойдут стабилизаторы моделей IS350, IS550 или IS800 б) Если суммарная мощность превышает 600 Вт, то подойдут модели IS1000-IS3500 или IS1000RT-IS3500RT
5. Определить способ установки стабилизатора	а) Для навесного размещения подойдут модели IS350, IS550, IS800 и IS1000-IS3500 б) Для напольной установки – IS1000RT-IS3500RT (эти изделия можно также монтировать в телекоммуникационные шкафы и стойки)

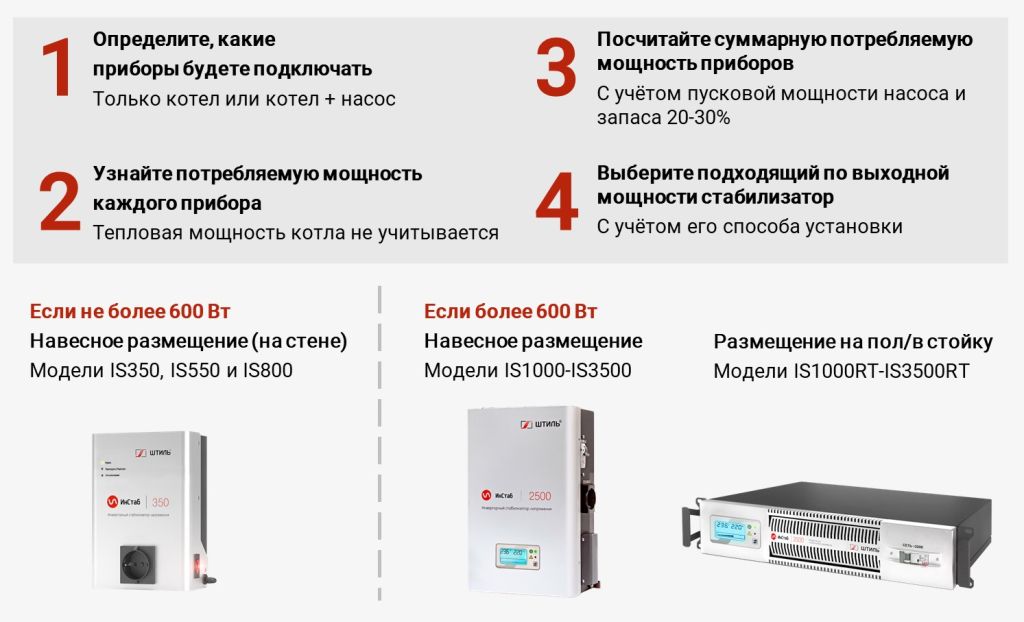

Алгоритм подбора стабилизатора «Штиль» для газового котла в схематичной форме:

Алгоритм подбора стабилизатора «Штиль» для газового котла картинка

Советы по установке и подключению инверторного стабилизатора «Штиль» к котлу

Стабилизаторы «Штиль» следует размешать в местах, обеспечивающих свободный доступ холодного воздуха, иначе из-за недостаточной вентиляции прибор будет постоянно перегреваться.

Не рекомендуется устанавливать стабилизатор в пыльных и влажных помещениях, а также в помещениях с температурой ниже + 5 градусов и вне помещений.

При подключении газового котла к сети следует знать, что контроль пламени в нём осуществляется за счёт измерения тока ионизации. Для котла схемотехнически это означает, что фаза и нейтраль от источника напряжения должны подаваться строго на определённые клеммы котла. В случае неправильного подключения некоторые котлы не запустятся (в подобной ситуации нужно перевернуть вилку котла в сетевой розетке, что поменяет местами приходящие на изделие фазу и нейтраль).

При установке стабилизатора в цепи питания между котлом и сетью ситуация аналогична – фаза и нейтраль снимаемые с выхода стабилизатора должны совпасть с фазой и нейтралью входа котла. Для решения этой задачи в стабилизаторах «Штиль» используется схема так называемого «сквозного нуля». И, если после всех подготовительных работ и подключении котла отопления к стабилизатору котел не запускается, то достаточно просто повернуть вилку котла в розетке стабилизатора.

Ещё один важный аспект, на который следует обратить внимание при подключении стабилизатора – наличие заземляющего контакта в сетевой розетке.

Внимание!
Включение стабилизатора в розетку старого образца (без заземляющего контакта) может привести к появлению напряжения на корпусе защищаемого котла. В результате сработает защитная автоматика и отопительный прибор будет отключен.

При использовании инверторного стабилизатора «Штиль» вы можете быть полностью уверены за безопасность своего газового котла! Устройство защитит его от негативных сетевых воздействий и «подтянет» параметры электроэнергии до уровня, необходимого для безаварийной работы, а в критической ситуации отключит котёл, сохранив тем самым работоспособность дорогостоящего оборудования.
