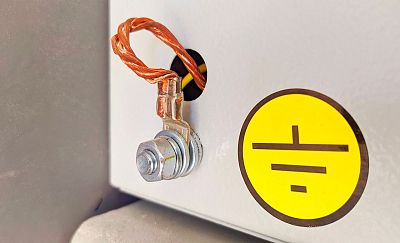

Что такое заземление и для чего оно необходимо?
Под заземлением понимается соединение электрической системы дома или квартиры с заземляющим проводником, который постоянно контактирует с землей. За счет него выполняется отвод опасного тока с её элементов, например, металлических корпусов и каркасов различной электротехники.
Заземление нужно делать для того, чтобы защитить пользователя от поражения электротоком при неисправности бытовой техники или случайном прикосновении к неизолированным проводам, а также обеспечить безопасную и корректную работу самих приборов.
Большинство случаев удара током происходит из-за одновременного касания электроприбора, имеющего повреждение изоляции, и проводящего предмета из металла: радиатора, водопроводной трубы и др.
Какие бытовые приборы необходимо заземлять?
Металлический корпус любого незаземленного электроприбора потенциально опасен. Поэтому заземлять нужно все электроприборы в доме с токопроводящим корпусом, имеющие I класс защиты. К ним относятся персональные компьютеры, бойлеры, холодильники, посудомоечные и стиральные машины и другая мощная бытовая техника.
Особенно внимание стоит уделить заземлению такой нагрузке, как бойлеры, стиральные и посудомоечные машины, которые имеют прямой контакт с водой. Вода является диэлектриком, но из-за примесей все же хорошо проводит электричество.
Например, в случае протечки воды в бойлере (без встроенного УЗО) на его корпусе может появиться напряжение, и при соприкосновении с ним пользователя ударит током. У работающей стиральной машины в влажном помещении корпус также может оказаться под напряжением, даже при полной исправности прибора, при условии, что вода все же «доберется» до источника напряжения – розеток или неизолированных клеммных контактов внутри прибора.
Варочная панель тоже будет иметь большую вероятность утечки тока. Проблемы с этим устройством могут возникнуть, если его корпус металлический, фазный провод перебит и касается корпуса, а заземления нет.
При создании в доме обогрева водопровода или теплого пола из-за неисправности изоляции кабеля у пользователей есть вероятность получить удар током в местах, где разлита вода. Весьма рискованно будет нахождение в помещениях с повышенной влажностью без заземления электроприборов, например, в банях и саунах.
⇒ Бытовые приборы, у которых корпус выполнен из непроводящих материалов (II класс защиты), например, пылесосы, фены и электроинструменты, не нужно заземлять и можно подключать в любую розетку.
Поэтому система заземления бытовых приборов обязательно должна быть включена в электропроводку любого частного дома или квартиры.
Схемы заземления
В настоящее в бытовом секторе используется несколько систем проводки, которые различаются по видам проводов, поступающих внутрь жилища, и расположения элементов заземления. При монтаже заземления внутри дома или квартиры важно знать о том, какая система проводки используется на линии.
| Система заземления | Краткое описание |
| Система TN-C | Нулевой защитный и нулевой рабочий проводники объединяются в один провод по всему участку сети от трансформатора до дома. В жилище заходят фазный (фазные) и совмещенный проводник (PEN – нулевой защитный и рабочий). Система встречается в старых многоквартирных домах и считается самым ненадежным типом из-за того, что при обрыве провода PEN защита теряется полностью, и на корпусе бытовых приборов может появиться опасное напряжение. |
|---|---|
| Система TN-S | Нулевой защитный и нулевой рабочий проводник идут по отдельным проводам по всему участку сети от трансформатора до дома. В жилище заходят фаза (фазы), земля и ноль. Данный тип имеет высокий уровень безопасности, потому что исключает на корпусах нагрузки появление опасного напряжения при повреждении изоляции проводов. |
| Система TN-C-S | Нулевой защитный и нулевой рабочий проводники объединяются в один провод только в определенной части сети (как правило, которая идет от трансформатора до здания). На входе в жилище выполняется их разделение. У системы есть недостаток: при повреждении совмещенного PEN проводника на линии на всех корпусах бытовых приборов в доме, соединенных с PE проводником, возникнет опасное для жизни напряжение. Поэтому потребуется произвести повторное заземление проводника PEN собственным контуром перед вводом в здание. |
| Система TT | В этом случае в жилище подается только фазный (фазные) и нулевой провод. PE проводник заходит внутрь объекта от собственного заземляющего контура. Такой вариант активно применяется в дачных домах и коттеджах. |
Подключение заземления к электроприборам
Для заземления бытовых приборов (при условии, что есть внешний контур заземления) потребуется кабель с тремя проводами, промаркированными разным цветом (нулевой – синий (N), фазный – коричневый (или белый, черный, цвет фазы в целом не нормирован) (L) и заземляющий (PE) – желто-зеленый). Эти провода протягиваются от электрощита к трехконтактным розеткам или напрямую к электроприборам. При этом провод заземления прикрепляется к соответствующей шиной в щите.

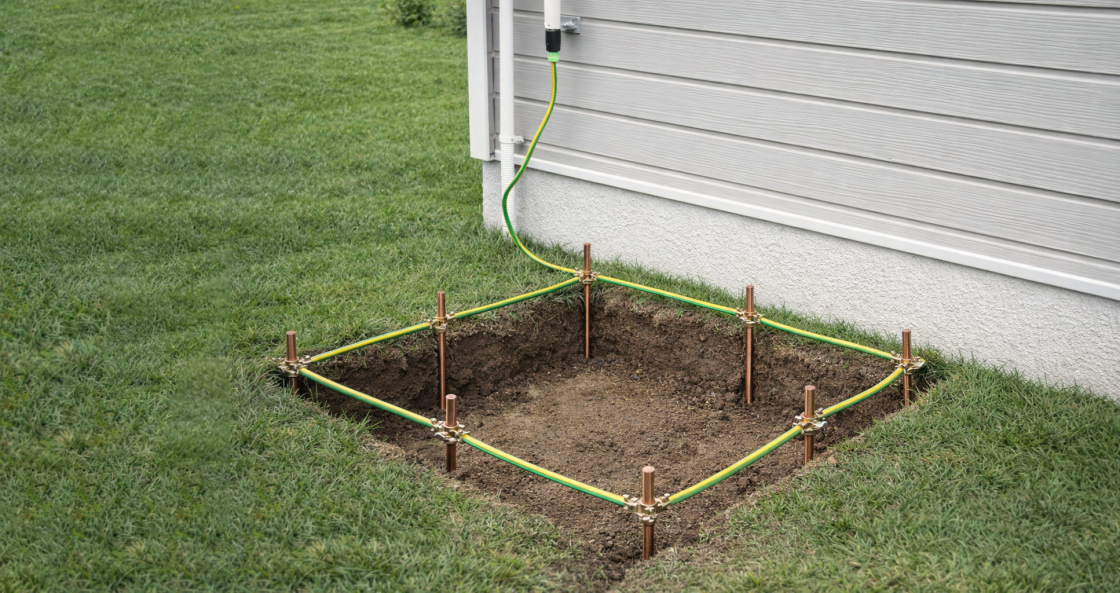

В частном доме в зависимости от системы заземления электросеть, как правило, имеет собственный внешний контур заземления –приспособление, состоящее из группы электродов, соединенных друг с другом и смонтированных вокруг здания по его контуру. Если же такого контура нет, то необходимо пригласить специалистов для его монтажа.
⇒ Самостоятельный монтаж внешнего контура заземления требует знания принципов его проектирования и правил изготовления. Кроме того, под землей могут находиться скрытые объекты (канализация, электрокабель, газопровод), которые при монтаже контура заземления можно случайно повредить. Поэтому, если вы не обладаете информацией, лучше данную работу доверить профессионалам!

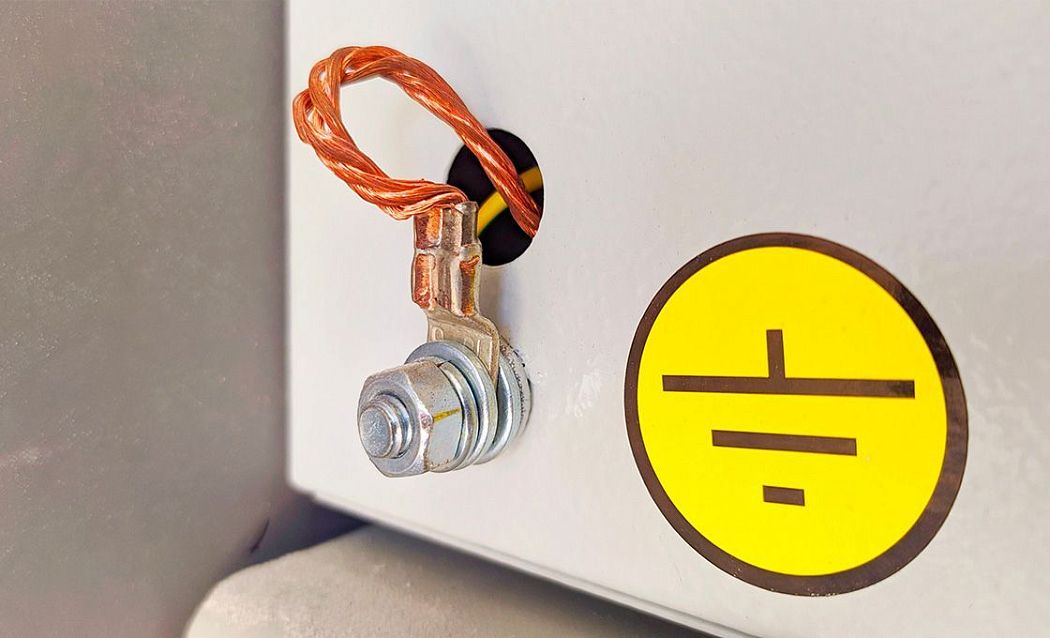

Как говорилось выше, все современные электроприборы I класса защиты, у которых возможен пробой тока на внешнюю часть корпуса, (например, водонагреватели, электроплиты, духовки и стиральные машины) имеют евровилки с контактом заземления, которые должны подключаться к трехконтактной розетке. Если провод необходимо подключить к прибору от электрощита напрямую, например, к стабилизатору напряжения или ИБП, то для этого на их корпусе предусмотрена специальная колодка с клеммой заземления.
Производители бытовой техники предполагают, что их изделия, имеющие евровилки с тремя контактами, пользователи будут подключать именно к трехпроводной сети. Однако сегодня в нашей стране еще во многих домах и на дачных участках встречаются системы с двухпроводными сетями. Как быть в таких случаях?
В таких случаях для создания надежной защитной системы, например, в дачном доме, лучше смонтировать собственный контур заземления и прокладывать в помещениях отдельный заземляющий провод PE с последующим его подключением к розеткам и нагрузке.
При отсутствии клеммы заземления в многоквартирном доме самостоятельный монтаж контура не допускается, так как в земле рядом с объектом, как правило, будет находиться большое количество коммуникаций.
Некоторые пользователи полагают, что можно обойтись без заземления и просто установить УЗО. Однако защитное устройство хоть и позволит бороться с токами утечки, но не сможет обеспечить полноценную защиту электроприборов во всем доме.
⇒ Установка УЗО необходима в любом случае, даже если в доме есть система заземления. Вся мощная электротехника обязательно должна подключаться через УЗО.
Нужно ли заземлять стабилизаторы напряжения и ИБП?
Создавая систему качественного и бесперебойного электропитания бытовых электроприборов, важно помнить о том, что стабилизаторы напряжения и ИБП, как и другие электроприборы I класса, требуют организации заземления, та как это:
- защитит пользователя от удара током при контакте с металлическим корпусом стабилизатора/ИБП и запитанного от него оборудования;
- защитит от токов «утечки», поступающих от сетевых фильтров стабилизатора (они могут давать «утечку» на заземление).
