Что такое стабилизатор напряжения и для чего он нужен в доме?
Одна из проблем частного жилого сектора (как в городе, так и за его пределами) – плачевное состояние электрических линий. Устаревшая инфраструктура не справляется с постоянно растущей нагрузкой. Она является причиной регулярных сетевых перепадов, которые вызывают сбои в функционировании бытовой техники и существенно снижают срок её эксплуатации. При сильных скачках электроприборы могут вообще отключиться либо выйти из строя.
Мерцание светильников, сбои в работе электрооборудования являются явными признаками того, что напряжение в сети находится не в норме. Узнать, какой размах сигнала происходит в проводке загородного дома, можно с помощью мультиметра или вольтметра. Проверку лучше выполнять в разное время суток, особенно в пиковые часы, когда потребление электроэнергии значительно возрастает.
Защитить ответственных потребителей дома (например, холодильник, газовый котел или стиральную машину) от сетевых колебаний поможет стабилизатор напряжения. Он скорректирует поступающий из сети входной сигнал и доведёт его до номинального значения 220/230 В или 380/400 В.
Инверторные стабилизаторы напряжения для дома
На электротехническом рынке представлено несколько типов устройств:
- релейные;
- электромеханические;
- электронные;
- инверторные, которые принципиально отличаются от других типов тем, что функционируют на основе бестрансформаторной технологии двойного преобразования энергии.
У них изменение напряжения выполняется таким способом: сначала оно пропускается через выпрямитель, трансформирующий его в постоянный сигнал. Затем он поступает на инвертор и подвергается обратному преобразованию – в переменный, который, в отличие от сетевого, формируется с заданными параметрами: стабильным значением и корректной синусоидальной формой.
Этот принцип действия обуславливает и существенное отличие строения от устройств других типов: инверторные приборы не имеют автотрансформатора и подвижных коммутационных контактов. Основными электронными узлами таких устройств являются выпрямитель, инвертор и управляющая схема.
Для проблемной электросети загородного дома и чувствительной техники наиболее надёжным решением чаще становится инверторный стабилизатор. В нём нет реле, сервопривода и других механических узлов, которые изнашиваются при частых переключениях, а выходное напряжение формируется электронно – с высокой точностью и корректной синусоидальной формой.
Инверторные стабилизаторы «Штиль» для дома
Группа компаний «Штиль» – один из самых крупных в России производителей систем электропитания: ИБП переменного и постоянного тока, установок питания, климатических и телекоммуникационных шкафов.
В 2015 году компания разработала и начала выпуск инверторных устройств различной мощности и исполнения. Сегодня предприятие выпускает более 50 моделей, среди которых:
- однофазные настенного и универсального (напольного/стоечного) исполнения на 0,35-20 кВА;
- изделия конфигурации 3 в 1 универсального (напольного/стоечного) исполнения на 6-20 кВА (для защиты однофазной нагрузки в трехфазной сети);
- трехфазные универсального (напольного/стоечного) исполнения на 6-20 кВА.
Особенности инверторных моделей производства «Штиль». Их преимущества и недостатки
Благодаря технологии двойного преобразования они способны:
- мгновенно реагировать на скачки и просадки в пределах рабочего диапазона устройства;
- корректировать выходное напряжение с высокой точностью (погрешность составляет не более 2% от номинального значения) и в широком диапазоне (90-310 В);
- питать подключенную нагрузку сигналом с идеальной синусоидальной формой, даже если в сети гармонические искажения;
- не отключаться и не обесточивать нагрузку при кратковременных перебоях в сети (до 0,2 с).
При колебаниях во внешней сети в пределах рабочего диапазона на выходе поддерживается стабильное напряжение с высокой точностью (±2%). Его мгновенная реакция на любые сетевые события позволяет не пропускать на нагрузку резкие изменения входного напряжения в пределах рабочего диапазона.
Такие приборы надежно защищают домашнюю технику от сетевых перепадов, высоковольтных выбросов, высокочастотных помех и прочих нештатных ситуаций, возникающих в отечественной энергосистеме. Они имеют защитный функционал (с автоматическим восстановлением работы) от основных аварийных режимов, которые могут возникнуть в электросети, в самом устройстве или в нагрузке (сетевые аварии, короткое замыкание, высокочастотные помехи, импульсные всплески, перегрев, перегрузка). Во многих изделиях установлены электронный автоматический и ручной байпасы. Устройства также способны работать при больших перегрузках и снабжены корректором входного коэффициента мощности.
Маломощные модели с естественным охлаждением работают бесшумно, при соблюдении условий эксплуатации они не требуют сложного обслуживания. Однако их не рекомендуется использовать в условиях повышенной запылённости, экстремальной (более 90%) влажности, отрицательных температур, в местах со взрывоопасной или химически активной средой.
Решения также имеют:
- высокий КПД (97%);
- информативный ЖК-дисплей со светодиодными индикаторами для удобного отслеживания состояния даже в темноте (от 1 кВА);
- настройку значения выходного вольтажа на дисплее под требование нагрузки (от 1 кВА);
- корректное взаимодействие с дизельными и бензиновыми генераторными установками;
- удаленный мониторинг (в серии RT).
Их недостатками является высокая цена по сравнению с трансформаторными типами, шум от вентиляторов (только в моделях с принудительным охлаждением) и невозможность работы при минусовых температурах.
Лучшие инверторные стабилизаторы «Штиль» для дома
Как показывает развитие российского рынка бытовой техники, все больше потребителей отдают предпочтение именно инверторным решениям. Они привлекают своей надежностью и эталонными техническими характеристиками. Их можно применять для высокотребовательных электропотребителей частного дома, например, отопительной и водоснабжающей техники.
Среди покупателей в 2021 году наиболее популярными стали модели настенного исполнения от 5 до 12 кВА: IS7000, IS10000, IS8000, IS5000 и IS12000. Именно они попали в наш рейтинг топ-5 моделей для загородного дома.
Важно понимать, что надёжность конкретной модели зависит не только от места в рейтинге, но и от правильного подбора под объект: мощности нагрузки, номинала вводного автомата, пусковых токов и реальных параметров сети.
1. IS7000 серии «ИнСтаб»
- Вид – инверторный (двойного преобразования)
- Число фаз – 1 в 1
- Мощность – 5,5 киловатт
- Сигнал на входе – 90-310 В
- Скорость стабилизации – 0 мс
- Точность стабилизации – ±2%
- Форма напряжения – чистая синусоида
- Цена – 55 940 ₽

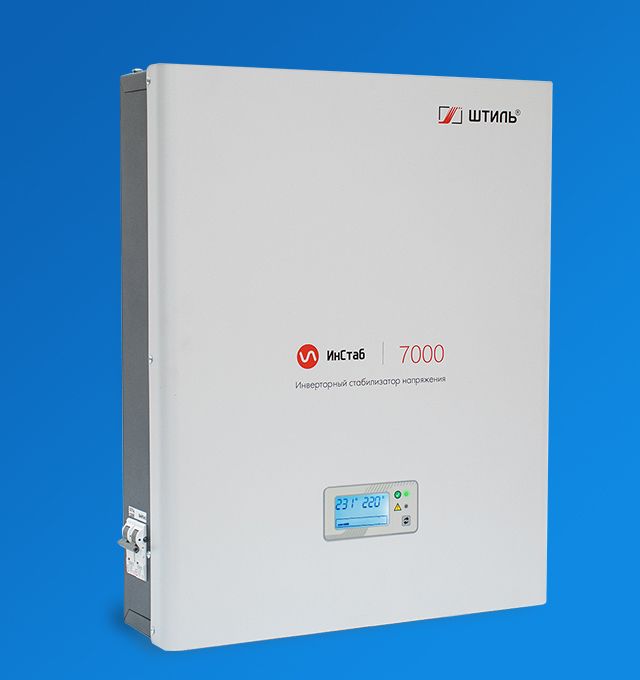

Первое место в рейтинге занимает стабилизатор напряжения IS7000 на 7 кВА/5,5 кВт. Он подключается к автоматическому выключателю с номиналом 25 А (5,5 киловатт). Прибор обеспечит качественным питанием:
- отопительную и водоснабжающую технику;
- кухонную электротехнику (холодильные установки, духовые шкафы, электроплиты);
- мультимедийное и компьютерное электрооборудование;
- системы безопасности и «умного дома»;
- электроинструменты.
Владельцам понравился плоский корпус, который позволил легко разместить его на стене в узком помещении, например, в коридоре или прихожей. Он имеет комбинированную систему охлаждения, её вентиляторы включаются только при высокой внутренней температуре и практически бесшумны, когда работают.
2. IS10000 серии «ИнСтаб»
- Вид – инверторный (двойного преобразования)
- Число фаз – 1 в 1
- Мощность – 9 киловатт
- Напряжение на входе – 90-310 В
- Скорость срабатывания – 0 мс
- Точность стабилизации – ±2%
- Форма сигнала – чистая синусоида
- Цена – 76 420 ₽

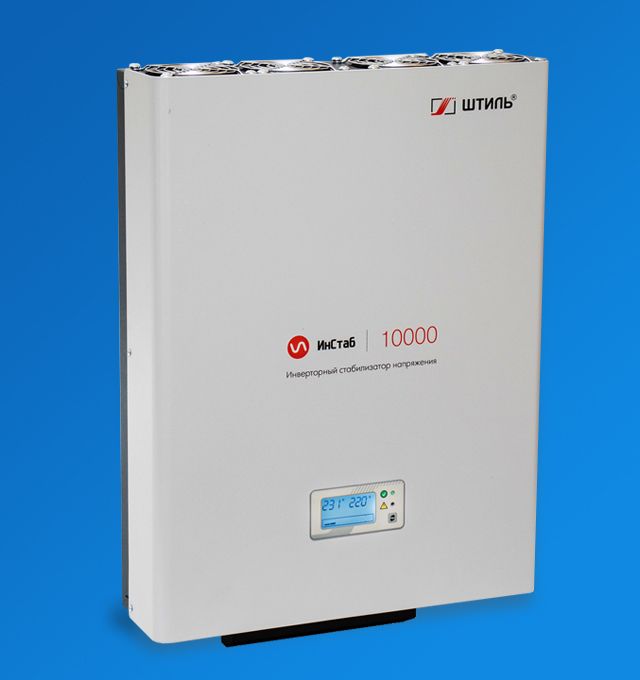

Стабилизатор напряжения IS10000 на 10 кВА/ 9 кВт обеспечит надежной защитой группу электроприборов с большим суммарным потреблением, например, скважинный насос, сплит-систему, стиральную машину, холодильник, электробатареи и др. Он подходит для подключения к вводному автомату с номиналом 40 А (8,8 киловатт).
Пользователи выделяют:
- отличное сочетание большой выходной мощности и элегантного минималистичного дизайна, в котором продуман каждый элемент, включая крепеж;
- удобное подключение к проводке и электротехнике через клеммные выводы, которые располагаются в нижней части корпуса. При этом клеммная колодка имеет защитную створку от случайного соприкосновения с местами соединения проводов;
- комбинированную (конвекционную/вентиляторную) систему охлаждения. Благодаря ей устройство практически бесшумно: вентиляторы либо не включаются вообще, либо слышны, только если пользователь к ним подойдет очень близко.
3. IS8000 серии «ИнСтаб»
- Вид – инверторный (двойного преобразования)
- Число фаз – 1 в 1
- Мощность – 7,2 киловатт
- Напряжение на входе – 90-310 В
- Скорость срабатывания – 0 мс
- Точность стабилизации – ±2%
- Форма сигнала – чистая синусоида
- Цена – 68 300 ₽
Стабилизатор напряжения IS8000 отличается от предыдущей позиции только киловаттами, которая составляет 8 кВА/ 7,2 кВт. Он подходит для подключения к автоматическому выключателю с номиналом 32 А (7 кВт).
4. IS5000 серии «ИнСтаб»
- Вид – инверторный (двойного преобразования)
- Число фаз – 1 в 1
- Мощность – 4,5 киловатт
- Напряжение на входе – 90-310 В
- Скорость стабилизации – 0 мс
- Точность стабилизации – ±2%
- Форма сигнала – чистая синусоида
- Цена – 48 130 ₽

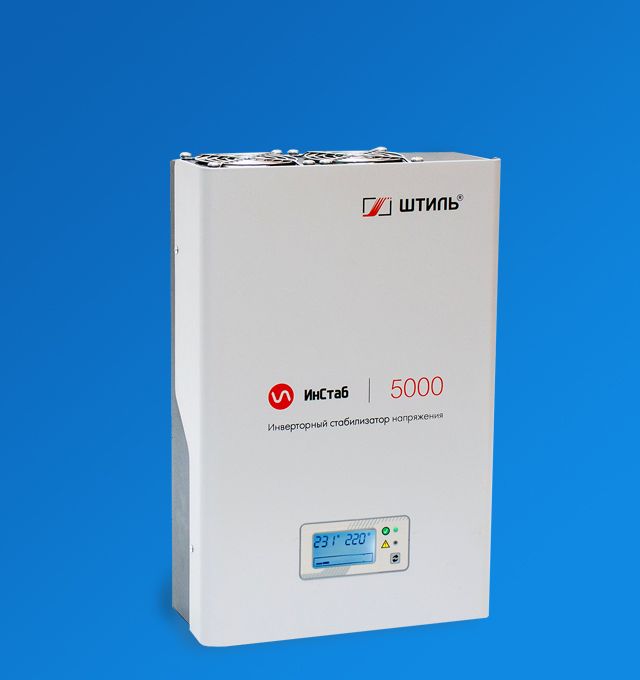

Стабилизатор напряжения IS5000 на 5 кВА/ 4,5 кВт подходит для электроснабжения всего электрооборудования, подключенного к автоматическому выключателю с номиналом 20 А (4,4 кВт), например, системы отопления, холодильной или морозильной установок, компьютерной техники, аудио- и видеоаппаратуры, системы освещения, охранной сигнализации, электроинструментов.
Пользователи отмечают его компактный корпус и тихую работу: запуск охлаждающих вентиляторов происходит только в редких случаях, и это не вызывает никакого дискомфорта.
На рейтинг повлиял небольшой вес (6 кг) и возможность крепления практически на любой стене: для монтажа в комплекте, как и в других позициях, предусмотрен удобный трафарет для разметки отверстий.
5. IS12000 серии «ИнСтаб»
- Вид – инверторный (двойного преобразования)
- Число фаз – 1 в 1
- Мощность – 11 киловатт
- Напряжение на входе – 90-310 В
- Скорость стабилизации – 0 мс
- Точность стабилизации – ±2%
- Форма сигнала – чистая синусоида
- Цена – 91 570 ₽

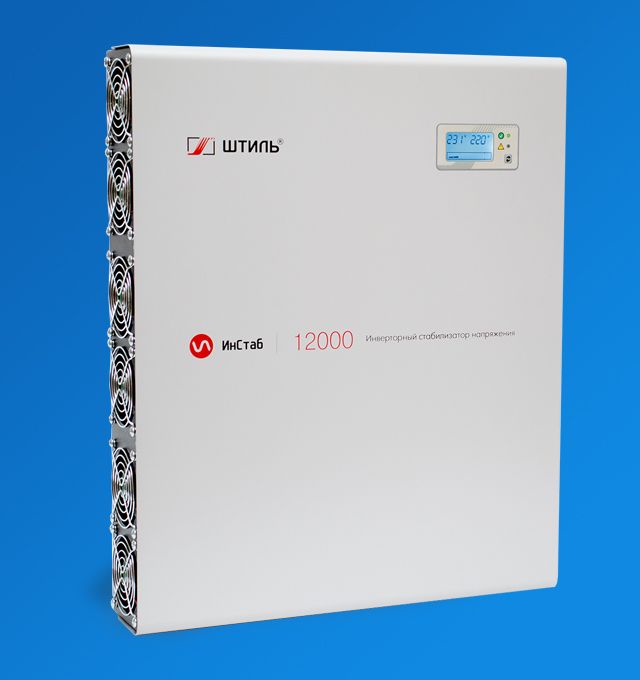

Пятое место в рейтинге занял стабилизатор IS12000 на 12 кВА/11 кВт. Он подходит для установки после автомата на 40 А (8,8 кВт) или 50 А (11 кВт). Устройство защитит:
- оборудование для отопления и водоснабжения;
- кондиционеры;
- электробатареи;
- компьютерное и мультимедийное оборудование;
- кухонную технику;
- системы видеонаблюдения, сигнализации и «умного дома».
Пользователям также нравится:
- компактность (небольшая глубина);
- простой способ установки, не требующий специальных упоров и креплений;
- тихая работа.
За счёт технических характеристик модели из рейтинга подходят для нестабильных сельских, дачных и загородных электросетей. Они помогают защитить ответственную нагрузку от значительных скачков напряжения и регулярных просадок. Компактный корпус и низкий уровень шума позволяют размещать такие стабилизаторы не только в подсобных помещениях или мастерских, но и рядом с жилыми зонами, если это допускают условия установки.
Типовые варианты подключения инверторных стабилизаторов в доме
Анализ применения однофазных приборов из рейтинга показал, что в зависимости от количества фаз на линии владельцы выбирают следующие варианты подключения изделий в своем загородном доме:
- если проводка однофазная, то устанавливается один стабилизатор на фазу для всей домашней техники (системы отопления, бойлера, кухонной техники, стиральной машины, телевизора);
- если ввод трёхфазный и в доме нет трёхфазных потребителей с электродвигателями, возможны два варианта:
- установить по одному однофазному стабилизатору на каждую фазу для независимой защиты нагрузки;
- установить один однофазный стабилизатор только на фазу, к которой подключена критически важная техника.
Советы специалистов по подбору стабилизатора для дома
Инженеры компании «Штиль» советуют обращать внимание на следующие важные аспекты:
- тип электросети – если в загородном доме однофазная проводка 220/230 В, то для защиты электроприборов подойдут только однофазные модели. Их же можно использовать и в случае трехфазной входной сети, если отсутствуют трехфазные приборы с электродвигателями. Трехфазные модели устанавливаются только в случае трехфазного ввода 380/400 В;
- сетевые проблемы – необходимо выяснить, какое напряжение характерно для электросети загородного дома и какие возможны его максимальные колебания. При значительных скачках и просадках понадобятся модели с широким диапазоном стабилизации. Если в доме случаются не только перепады напряжения, но и отключения электроэнергии, для критически важной техники стоит рассмотреть источник бесперебойного питания топологии онлайн. Стабилизатор корректирует напряжение, но не обеспечивает автономную работу при полном пропадании сети;
- единовременное электропотребление нагрузки – прибор должен иметь выходную мощность, превышающую суммарное единовременное потребление подключаемого оборудования на 20-30%;
- тип электрооборудования – защитная техника всегда подбирается с учетом специфики потребителей. Техника с электродвигателями, например, холодильники, стиральные машины или циркуляционные насосы, имеет пусковые токи, при которых её потребление может на некоторое время в несколько раз превышать номинальное. Информация об этом содержится в инструкции по эксплуатации. Для неё необходимо брать в расчёт максимальные пусковые токи. Другие электроприборы, например, газовые котлы, особо чувствительны к качеству поступающего вольтажа и для своей работы требуют стабильное напряжение (с минимальными отклонениями значения от номинального) с идеальной синусоидальной формой;
- особенность места установки – вместе с типом электротехники влияет на выбор способа установки (настенный, напольный или стоечный).
Товары из рейтинга
Ниже представлены инверторные стабилизаторы «Штиль», вошедшие в рейтинг для загородного дома. При выборе модели ориентируйтесь на суммарную мощность нагрузки, номинал вводного автомата, пусковые токи техники с электродвигателями, фазность сети и место установки.
Для небольшого дома или группы ответственных потребителей может подойти модель меньшей мощности. Для централизованной защиты дома с насосами, холодильником, отоплением, бытовой техникой и освещением потребуется стабилизатор с большим запасом по мощности.
