Что такое распределительная коробка и для чего она необходима?
Распределительная коробка для электропроводки (также распаечная или ответвительная) представляет собой специальное электротехническое изделие – короб из металла или негорючего пластика с боковыми вводными отверстиями для проводов и защитной крышкой. Внутреннее пространство распределительной коробки может быть оборудовано клеммами и зажимами.
Устройство служит для безопасного и оптимального соединения проводов (участков электрической проводки) в одном месте и коммутации тока, поступающего из электрощита, к разным элементам электросистемы: электротехнике, розеткам, переключателям или осветительным приборам.
Распределительные коробки выполняют несколько флажных функций:
| Значение | Описание |
| Удобство эксплуатации и ремонта | Обеспечивают удобный доступ к контактной группе в случае возникновения нарушений в работе электропроводки. |
| Масштабирование электросистемы | Позволяют удобно подключить дополнительные линии в случае появления новых потребителей. |
| Повышение уровня электробезопасности | Защищают потребителей от случайного прикосновения к оголенным участкам электроцепи. |
| Повышение уровня пожарной безопасности | Позволяет скрыть соединения проводов в огнестойком коробке, защищая их от пыли и влаги. |
| Оптимизация электросистемы | За счет соединения нескольких участков электросети в удобном для этого месте не требуется прокладывать от электрощита каждую линию, что существенно снижает расходы на организацию электропроводки. |
Можно ли при разводке электропроводки обойтись без распределительных коробок? Можно, но в этом случае от распределительного щита придется прокладывать дополнительные провода и, соответственно, расширять для этого кабельные каналы (штробы) или устанавливать более широкие кабельные лотки.
Виды распределительных коробок
Сегодня в магазинах можно встретить несколько разновидностей распределительных коробок, которые отличаются по своей форме (круглые, прямоугольные или квадратные) и другим конструктивным особенностям.
В зависимости от способа установки изделия могут быть встраиваемыми или накладными:
| Вид коробки | Описание |
| Встраиваемая распределительная коробка | Применяется при прокладке электропроводки внутри бетонных или кирпичных поверхностей, полости гипсокартонных стен и перегородок. Для установки коробки с помощью перфоратора в стене вырезаются или выдалбливаются специальные углубления. |
| Накладная распределительная коробка | Используется при прокладке проводки открытого типа в основном на деревянных поверхностях. Данные изделия закрепляются на поверхности стены с помощью саморезов или дюбель-гвоздей. Кроме того, накладные коробки могут использоваться на потолке, совместно с проводкой скрытого типа, проложенной в стенах. |
Все накладные модели разделяются на стандартные типы, которые не имеют каких-либо средств защиты и устанавливаются внутри жилых и коммерческих помещений, и изделия, имеющие повышенный уровень защиты IP. Их корпус препятствует попаданию внутрь влаги и пыли. Например, влагостойкие модели выпускаются со специальными резиновыми зажимами в местах прохода кабеля и уплотнителем по контуру крышки, что полностью защищает контактную группу от попадания влаги. Также есть изделия и с защитой от пыли, предназначенные для установки в цехах и других производственных помещениях.
Как было написано выше, распределительные коробки в основном изготавливаются из металла или огнеупорного пластика. При этом металлические изделия более защищены от пожара. Зато пластиковые аналоги являются диэлектриками и им не страшны процессы окисления.
Выбор модели распределительной коробки зависит от условий её монтажа и совместимости с другими звеньями электросистемы (розетками, кабельными коробами, самим кабелем и др.), в том числе и в плане дизайна, что особенно характерно для накладных моделей.
Как установить распределительную коробку?
Перед монтажом электропроводки (особенно закрытого типа) в квартире или частном доме сначала необходимо все тщательно продумать и определить места установки распределительных коробок, подготовив наглядную схему расположения всех элементов электросистемы.
После этого можно приступать к прокладке проводов до мест, где будут расположены распределительные коробки. Для этого необходимо выполнить штробление участков стены. При прокладке открытой проводки – кабельных коробов.
Накладные распределительные коробки должны монтироваться на расстоянии 10-30 см от потолка. При скрытой электропроводке изделие углубляется в стену таким образом, чтобы его крышка была заподлицо со стеной. Это делается для того, чтобы в случае неисправности электропроводки можно было оперативно подобраться к контактной группе.
Для монтажа распределительных коробок круглой формы внутри стены используются специальные корончатые насадки для перфоратора, которые должны подходить под размер изделия.
Если углубление в стене имеет больший размер, то для обеспечения прочного соединения корпуса коробки со стеной можно использовать алебастр, раствор или гипс. После фиксации коробки заводятся провода.

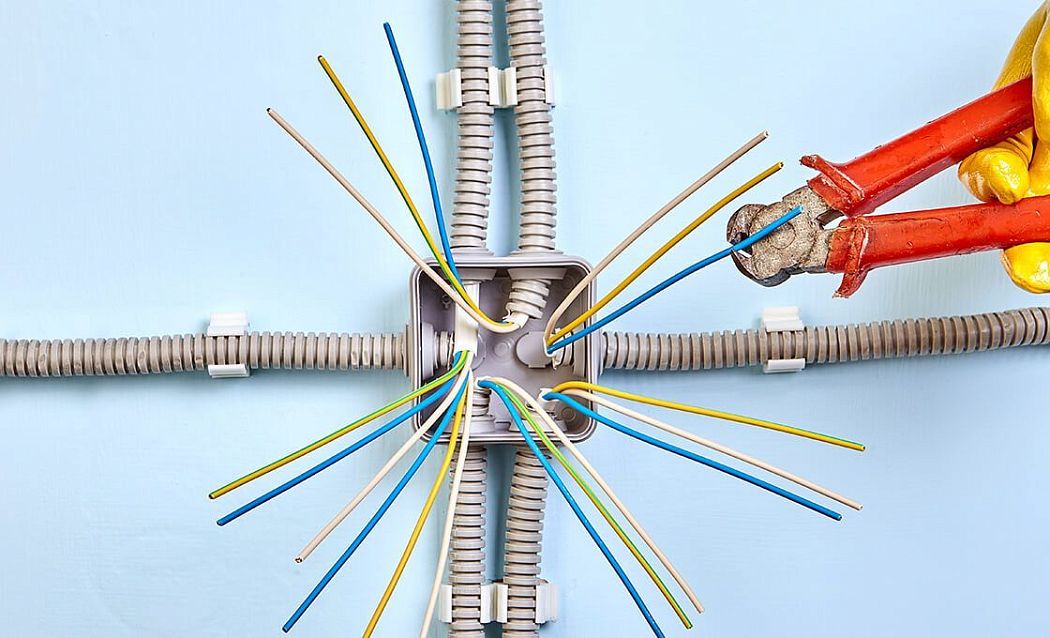

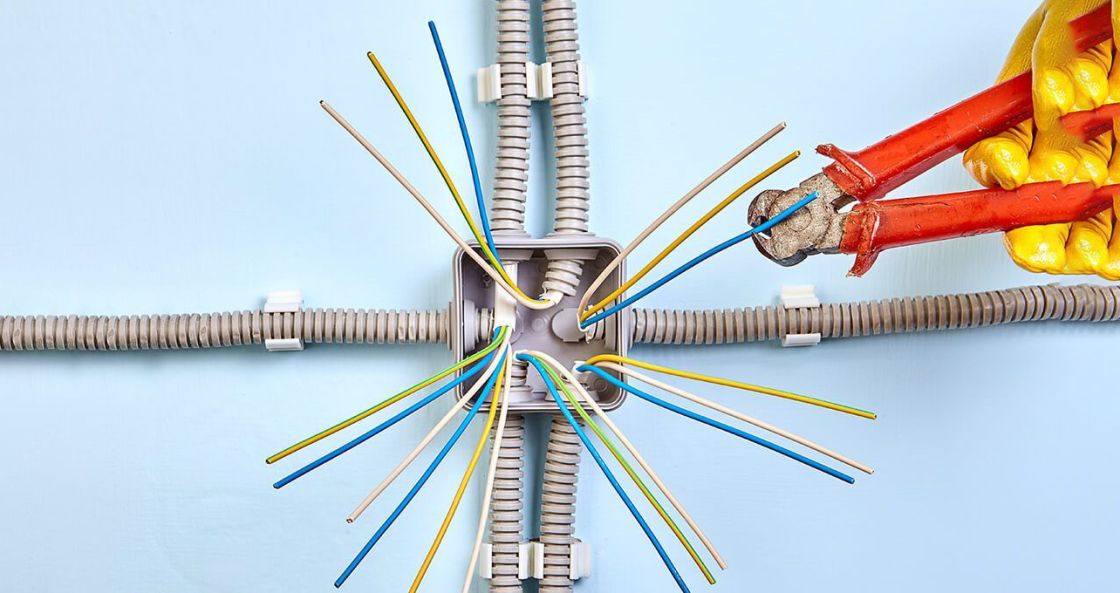

Поэтому сначала необходимо подготовить саму распределительную коробку для прокладки проводов. Как правило, на корпусе встраиваемой модели есть специальная разметка, по линиям которой необходимо выполнить срезы в соответствии с диаметром кабельного канала или непосредственно кабеля. По таким подготовленным отверстиям в распределительную коробку вставляются гофрированные или пластиковые трубки с проводами.

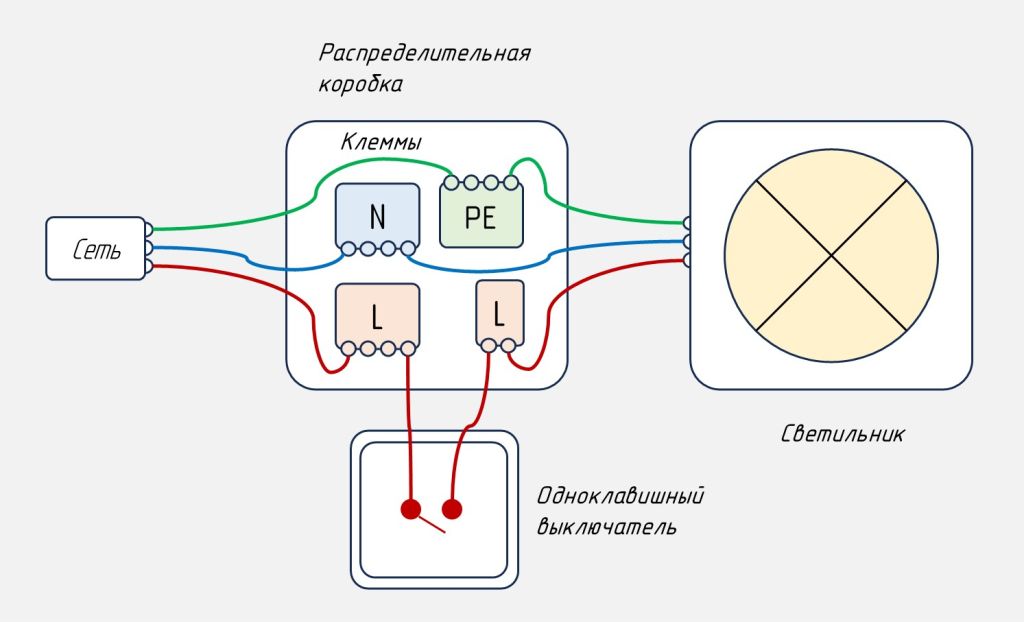

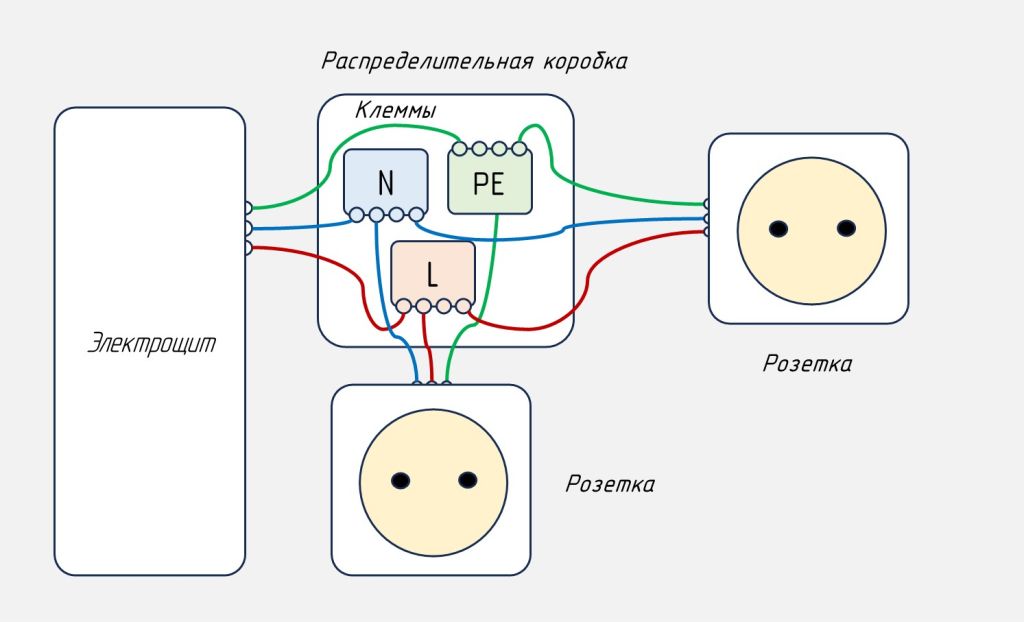

Как соединить провода в распределительной коробке? Самое главное, перед прокладкой проводов внутрь распределительной коробки необходимо обрезать их изоляцию с запасом, необходимым для их качественного соединения помощью спайки, опрессовки, клеммника или специальных зажимов провода.
Согласно ПУЭ, п. 2.1.22 в местах соединения, ответвления и присоединения жил проводов или кабелей должен быть предусмотрен запас провода (кабеля), обеспечивающий возможность повторного соединения ответвления или присоединения.
Длина такого запаса нормируется СП 31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий». Согласно п. 14.44 длина проводов ответвлений от групповых линий к электроустановочным изделиям и к светильникам должна приниматься равной:
- для закладных коробок (имеется в виду подрозетники) под розетки и к выключателям – 50 мм плюс глубина коробки;
- для электроустановочных изделий открытого монтажа – 150 мм;
- для светильников с люминесцентными лампами – 150 мм от потолка (независимо от наличия закладной коробки);
- для светильников с лампами накаливания – 100 мм от потолка.
Не будет лишним промаркировать провода, ведущие из электрощита. Особенно это актуально, если в доме выполнена сложная схема электропроводки, так как это позволит не допустить ошибки во время её ремонта.
После того как все провода соединены, и распределительная коробка установлена в необходимое место, можно закрывать крышку и приступать к дальнейшему монтажу электропроводки в доме.
Заключение – комментарий эксперта
При выборе распределительной коробки важно смотреть на её конструктивные параметры:
- Размеры – учитываются пропорции заходящих в неё электропроводов и их соединителей (клемм или зажимов) с небольшим запасом для упрощения монтажа. Нужна модель с достаточным внутренним пространством для размещения всей электрики и безопасной укладки кабеля. При этом предусматривается достаточная длина электропроводов, чтобы, при необходимости, можно было выполнить переделку или доработку электроузла.
- Материал – для помещений подходят пластиковые (из полипропилена, ПВХ) или керамические коробки с улучшенными характеристиками пожаробезопасности и со степенью защиты IP20. Для улицы – применяются герметичные модели от IP55.
- Конструкция – лучше подбирать изделие со съемной крышкой и защитными створками, предполагающими многоразовое использование. Это важно, если со временем планируется переделка или добавление новых подключений внутри коробки.
Для соединений оптимально подходят клеммники типа Ваго (конечно, с учетом токовой нагрузки на линии). Если в дальнейшем никаких действий внутри коробки не планируется, то используются безвинтовые самозажимные клеммы. Их не нужно периодически подкручивать, затяжка контактов остается крепкой.
При размещении коробки важно сразу предусмотреть к ней беспрепятственный доступ для техобслуживания или проверки.
Игорь Кривенцов,
Технический эксперт ГК «Штиль»
Распределительная коробка – это важное звено любой электрической сети, её правильный монтаж – залог качественной работы домашней электросистемы. Но, безусловно, от перепадов сетевого напряжения она не защитит. Для этого лучше использовать специальные устройства – стабилизаторы напряжения.
