Что такое выделенная мощность электроэнергии?
Выделенная мощность (или разрешенная мощность) представляет собой максимально допустимую единовременную нагрузку в кВт на сеть потребителя (квартиру, частный дом или коттедж), которую нельзя превышать.
Правила подключения к электросети частных домов и квартир изложены в СП 31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий» и РМ-2696-01 «Временная инструкция по расчету электрических нагрузок жилых зданий». Согласно этим документам, на каждую квартиру или частный дом должно выделяться от 5 до 7 кВт, если установлена газовая плита, и от 8 до 11 кВт с установленной электроплитой. Кроме того, выделенная мощность должна прописываться в договоре на электроснабжение.
Для сравнения, во времена СССР в квартирах, как правило, установленная норма электроэнергии составляла всего 1,5-3 кВт, но рост числа бытовых электроприборов и их потребляемой мощности постепенно требовал увеличивать данный параметр.
На частные дома и дачи, расположенные в садоводческих, огороднических и дачных некоммерческих товариществах, как правило, выделяется электроэнергия в пределах присоединенной мощности, указанной в акте технологического присоединения, что составляет не более 15 кВт в трёхфазной сети (по 5 кВт на каждую фазу) или не более 5,5 кВт в однофазной сети. Данная норма установлена Постановлением Правительства РФ№334 «О внесении изменений в некоторые акты Правительства Российской Федерации по вопросам совершенствования порядка технологического присоединения потребителей к электрическим сетям».
Выделенная мощность и вводной автомат
В соответствии со значением выделенной мощности в электрощите, куда поступает внешний силовой кабель электросети, устанавливается соответствующий вводной автомат (или автоматический выключатель), который размещается сразу после электросчетчика.
Устройство представляет собой коробку с выключателем, предназначенную для защиты всей электропроводки дома от перегрузки и токов короткого замыкания, а также общего отключения его электропитания от внешней линии. Как правило, после вводного автомата, ставятся дополнительные автоматические выключатели на различные виды нагрузок.

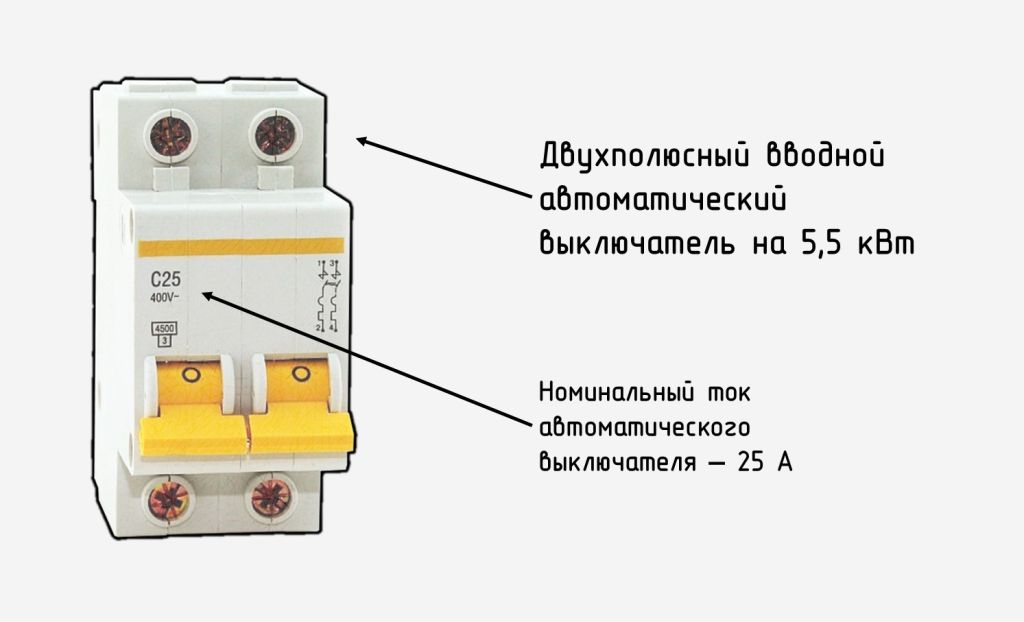

Вводные автоматы могут быть однополюсными, двухполюсными (используются в однофазных электросетях) и трёхполюсными (применяются в трёхфазной сети и позволяют отключать каждую фазу). Например, при разрешенной мощности 5,5 кВт в электрощите будет установлен вводной автомат на 25 А (С25). В интернете можно легко найти таблицы, в которых указана разрешенная мощность каждой модели автоматического выключателя.
Как определить, какая выделенная мощность электроэнергии в вашем доме?
Существует несколько способов определения точной выделенной мощности, которую имеет частный дом или дачный участок.
1) Посмотреть номинал вводного автомата
Проще всего определить выделенную мощность электроэнергии на дом по значению рабочего тока, на который рассчитан вводной автомат, установленный в электрощите. Для этого потребуется выполнить простой расчет. Например, на корпусе вводного автомата указан рабочий ток в значении 32 А. Необходимо воспользоваться следующей формулой: P макс = U x I, где:
- U – номинальное напряжение сети (220 или 230 В – будет зависеть от того, какое сетевое напряжение подается в дом);
- I – показатель рабочего тока вводного автомата в амперах.
Проблема данного способа заключается в том, что номинал вводного автомата не всегда совпадает с официальной выделенной мощностью.
Например, такое встречается, когда была выполнена модернизация внешней линии с увеличением ее мощности, а также если электропроводка давно не менялась или её монтаж выполнен некачественно.
Если выделенная мощность электроэнергии значительно превышает возможности вводного автомата, то будет целесообразно его заменить и привести в соответствие всю электропроводку в доме.
2) Обратиться к эксплуатирующей организации
Выделенную мощность на дом также можно узнать в договоре на электроснабжение. Если он отсутствует, то необходимо обратиться к эксплуатирующей организации, которая должна выдать справку о фактическом электропотреблении и установленной мощности. В Москве и Московской области этим занимается ОАО «Мосэнергосбыт». Компания предоставляет услугу платно, ее стоимость составляет в среднем 2 тысячи рублей.
Если частный дом обслуживает управляющая компания, то именно она обязана выдать собственнику справку о выделенной мощности или разрешение на подключение к электросетям дома и акт разграничения балансовой принадлежности и эксплуатационной ответственности.
В СНТ данными по выделенной мощности на каждый участок владеет председатель товарищества, который об этом должен проинформировать его пользователей.
3) Изучить договор энергоснабжения
Узнать выделенную мощность можно в договоре на энергоснабжение индивидуального жилого дома (домовладения) между ОАО «Мосэнергосбыт» и собственником. Информация об этом обычно указывается в разделе «Предмет договора» со следующей формулировкой: максимальная мощность домовладения определяется исходя из параметров технологического присоединения энергопринимающих устройств абонента к электрическим сетям и составляет 5 кВт.
Расчет суммарной потребляемой мощности нагрузки в доме
Расчет суммарной потребляемой нагрузкой мощности необходим, чтобы выяснить, достаточно ли будет мощности для обеспечения электроэнергией имеющихся электроприборов и подключение новых потребителей в будущем.
Потребляемая всей нагрузкой мощность рассчитывается как сумма потребляемой мощности всех приборов, включенных единовременно. Для этого требуется узнать максимальную активную мощность каждого потребителя с учетом его пусковых токов. Она указывается на «шильдике» или в техпаспорте устройства и измеряется в Вт.
Также можно встретить обозначение потребляемой мощности в вольт-амперах (ВА). Но это не одно и то же значение. В ваттах измеряется активная мощность (обозначается буквой «Р»), в вольт-амперах – полная (обозначается буквой «S»). Для расчета максимальной нагрузки потребуется именно значение в Вт. Для перевода ВА в Вт необходимо воспользоваться онлайн-калькулятором или формулой: Р = S х сos(φ), где сos(φ) – коэффициент мощности (если он неизвестен, то обычно берут среднее значение, которое равно 0,8).
После расчета суммарной потребляемой мощности нагрузки требуется добавить резерв, учитывающий возможное увеличение количества потребителей в будущем. Как правило, добавляется еще 20-30 % от величины максимальной нагрузки.
Подбор модели стабилизатора напряжения «Штиль» для защиты дома
Итак, имея данные по выделенной мощности, можно легко подобрать подходящую модель стабилизатора напряжения для защиты всей электросистемы в доме.
При выборе модели стабилизатора для централизованного подключения электроприборов необходимо обращать внимание на его технические возможности. Например, важно, чтобы прибор имел клеммные колодки, через которые он будет легко подключаться к электросети.
Стоит учитывать и конструктивное исполнение. Если стабилизатор будет устанавливаться рядом с электрощитом, то он должен иметь возможность настенного крепления. Уровень шума важен при установке прибора в жилом помещении.
Подбор по номиналу вводного автомата
Стабилизатор для однофазной сети
Например, в дом проведена сеть 220 В с разрешенной выходной мощностью 5,5 кВт с установленным вводным автоматом на 25 А. В данном случае отлично подойдут модели стабилизаторов напряжения IS7000 настенного исполнения с выходной мощностью 7000 ВА/ 5000 Вт или IS1106RT для напольной или стоечной установки с выходной мощностью 6 кВА/ 5,4 кВт.
Стабилизатор для трехфазной сети
Другой пример. В частный дом проведена трёхфазная сеть 380 В на 15 кВт. При этом на каждую фазу приходится по 5 кВт. Соответственно, в электрощите установлено три однофазных автоматических выключателя на 25 А. В этом случае есть несколько вариантов обеспечить защиту всей электросистемы дома.
| Вариант | Описание |
| 1) Установка однофазного стабилизатора на каждую питающую фазу | Если в доме имеются только однофазные потребители, то самым удобным и функциональным вариантом обеспечения защиты будет установка по одному стабилизатору напряжения на каждую фазу. Для нашего случая также подойдут вышеуказанные стабилизаторы IS7000 на 7 кВА/ 5 кВт или IS7000RT на 7 кВА/ 5,5 кВт. Обратите внимание! Данный вариант имеет повышенную устойчивость к неполадкам в электроснабжении, которая обуславливается независимостью работы стабилизаторов друг от друга: сбой на отдельной фазе или неисправность одного из устройств не отразится на функционировании двух других фаз и состоянии установленных на них стабилизаторов. |
|---|---|
| 2) Установка стабилизатора напряжения с конфигурацией 3:1 | Другим вариантом обеспечения централизованной защиты дома от нестабильного сетевого напряжения является подключение стабилизатора напряжения, имеющего особую конфигурацию (трехфазный вход и однофазный выход). Устройство можно установить сразу же после трехфазного вводного автомата. В линейке моделей от ГК «Штиль» стабилизаторов напряжения с конфигурацией 3:1 представлена модель IS3120RT мощностью 20 кВА/16 кВт, которая обеспечит надежное подключение и защиту однофазной нагрузки к трехфазной сети с равномерной загрузкой всех питающих фаз , что исключает возможность сетевого перекоса и избавляет от необходимости постоянной межфазной балансировки. При этом важно отметить, что мощность подключенных приборов может быть больше, чем мощность отдельной фазы. |
| 3) Подключение трехфазного стабилизатора напряжения | При наличии в доме трехфазных потребителей потребуются трехфазные модели стабилизаторов напряжения, которые работают в сети 380 В. В линейке инверторных стабилизаторов серии «ИнСтаб» от ГК «Штиль» представлена модель IS3320RT мощностью 20 кВА/16 кВт, которая позволит обеспечить защиту всего объема как трехфазной, так и однофазной электротехники в доме. |
Подбор в зависимости от суммарной мощности нагрузки
Также подобрать необходимую модель стабилизатора напряжения для централизованной защиты дома можно, отталкиваясь от суммарной потребляемой мощности нагрузки, которая в данный момент подключена или планируется в будущем.
Например, в доме с сетью 220 В установлены следующие однофазные электроприборы, к которым необходимо подключить стабилизатор напряжения:
| Электроприбор | Потребляемая мощность, в Вт |
| Телевизор | 200 |
| Освещение (внутреннее и уличное) | 1500 |
| Бойлер | 1500 |
| Холодильник | 1500 (с учетом пусковых токов) |
| Микроволновка | 1500 |
| Суммарная мощность | 6200 |
К этой сумме обязательно нужно добавить 30-ти процентный запас (6200 х 1,3), так как при просадке сетевого напряжения будет снижаться выходная мощность стабилизатора, что может привести к его перегрузке и переходу в режим байпас. Поэтому требуемая выходная мощность стабилизатора составит не менее 8000 Вт.
Если выбирать из линейки инверторных стабилизатор напряжения серии «ИнСтаб», то для этого примера хорошо подойдут однофазные модели:
Стабилизаторы напряжения «Штиль» для дома
В нашем официальном интернет-магазине ГК «Штиль» представлен широкий выбор инверторных стабилизаторов напряжения для дома, а именно:
- однофазные модели настенной и напольной/стоечной установки с выходной мощностью от 0,3 до 18 кВт;
- модели конфигурации 3 в 1 (с трехфазным входом и однофазным выходом) напольной/стоечной установки с выходной мощностью от 5,4 до 16 кВт;
- трехфазные модели напольной/стоечной установки с выходной мощностью от 5,4 до 16 кВт.
В зависимости от выходной мощности данные устройства подходят как для обеспечения централизованной защиты всей электротехники частного дома, так и для целенаправленной защиты критически важного электроприбора (например, газового котла) или группы ответственного оборудования.
