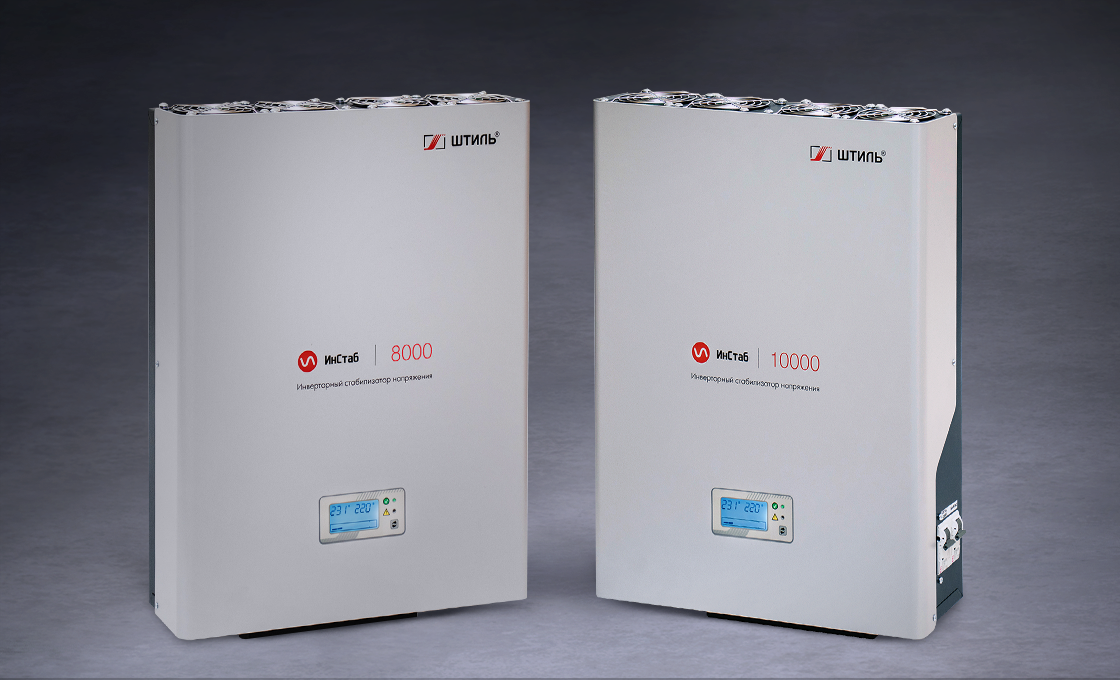

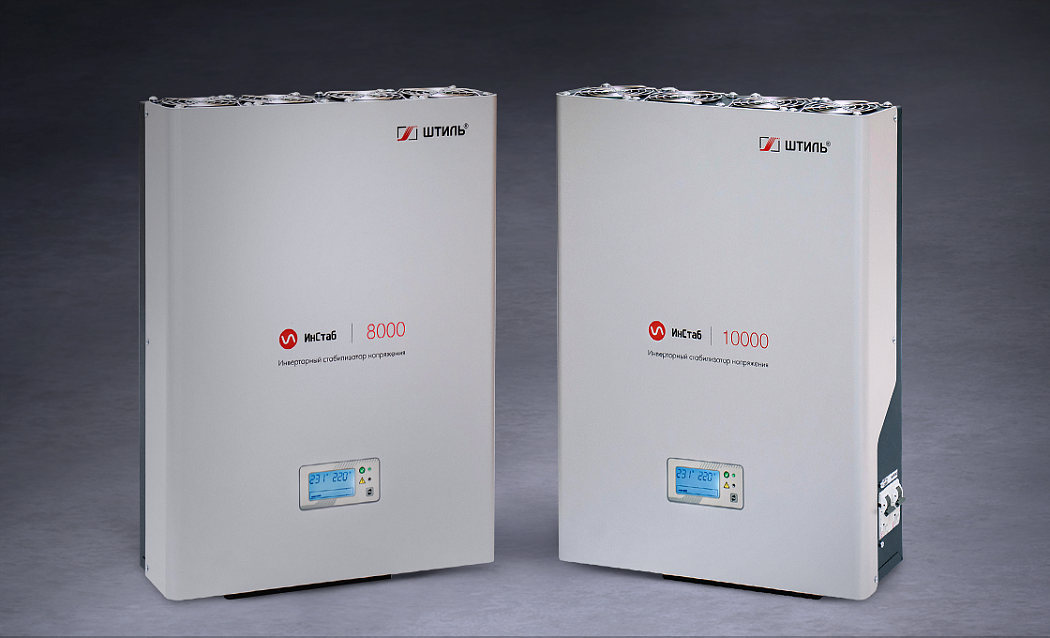

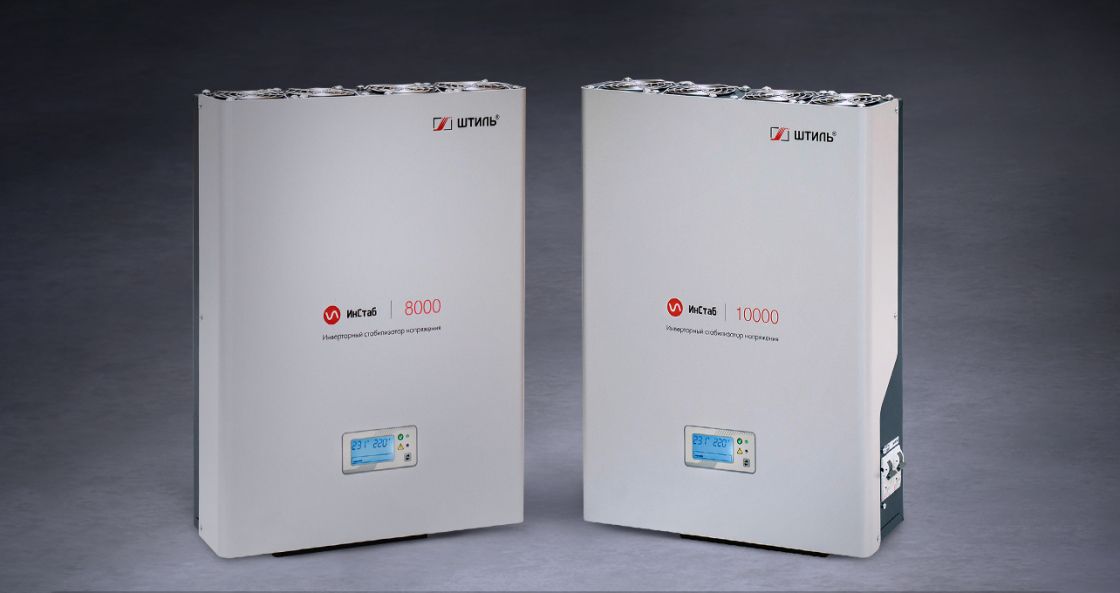

Принцип действия и основные преимущества
Инверторные стабилизаторы IS8000 и IS10000 в отличии от приборов других типов (релейных, электромеханических, электронных или гибридных) аналогичной мощности работают на основе прогрессивной технологии двойного преобразования энергии, которая имеет название IRDC – Instant Reaction & Double Conversion (мгновенная реакция и двойное преобразование). Она не предполагает использование автотрансформаторов и механических коммутирующих элементов. Коррекция напряжения выполняется двумя этапами: сначала поступающее на стабилизатор переменное напряжение преобразуется выпрямителем в постоянное, а затем инвертором трансформируется обратно в переменное, но уже заданного значения.
Благодаря такому принципу действия устройства способны:
- мгновенно реагировать на перепады напряжения в широком диапазоне (90-310 В);
- стабильно обеспечивать подключенные электроприборы высококачественным напряжением идеальной синусоидальной формы с минимальной погрешностью – не более 2% от номинального значения 220 В или 230 В;
- накапливать энергию за счет конденсаторов, чтобы обеспечить защиту подключенной нагрузки от обрывов в питании, вызванных кратковременными отключениями электроэнергии (до 200 мс).
Благодаря данным преимуществам инверторные модели IS8000 и IS10000 имеют высокую эффективность и могут применяться в самых нестабильных электросетях для защиты требовательных к качеству питания потребителей.
Сферы применения
Согласно данным статистики продаж, модели IS8000 и IS10000 в основном применяются в бытовой сфере и устанавливаются для защиты от нестабильного напряжения всей электротехники в доме.
Основные варианты их инсталляции:
- по одному устройству на каждую питающую фазу в трехфазной электросети (самый распространенный вариант);
- на всю фазу в однофазной электросети;
- на отдельный автомат для защиты мощного потребителя, например, скважинного насоса или системы кондиционирования.
⇒ Выходной мощности стабилизаторов, как правило, хватает для защиты большого количества электротехники: системы освещения, системы отопления (газового котла и циркуляционных насосов), насоса септика, стиральной машины, телевизора и видеоаппаратуры, холодильника, системы «умный дом» и других потребителей, которым требуется качественное электропитание.
Кроме того, нередко устройства заказывают для обеспечения качественного электроснабжения техники в офисах и учреждениях различных сфер деятельности.
Технические характеристики
Рассмотрим основные характеристики инверторных стабилизаторов напряжения IS8000 и IS10000.
| Технические характеристики | Стабилизатор IS8000 | Стабилизатор IS10000 |
| Тип | инверторный (двойного преобразования) | |
| Число фаз | Стабилизаторы напряжения являются однофазными, но при подключении по одному устройству одинаковой мощности на каждую питающую фазу, они также могут защитить трехфазную сеть. Однако данный вариант возможен лишь при отсутствии потребителей с трехфазными электромоторами. | |
| Выходная мощность |
|
|
|
⇒ При значительных просадках сетевого напряжения, чтобы компенсировать некачественный сигнал и скорректировать его до номинального значения, стабилизаторы снижают свою выходную мощность. В связи с данной особенностью при подборе стабилизатора важно убедиться, что устройство подходит по мощности и имеет необходимый запас в 20-30% от мощности, выделенной на фазу (при подборе для всего дома), или от суммарной потребляемой мощности подключаемой нагрузки с учетом пусковых токов (при подборе для защиты определенных электроприборов) на случай значительных просадок напряжения в сети. |
||
| Потребляемая мощность на холостом ходу | 65 Вт | |
| Предельный диапазон входного напряжения |
90-310 В |
|
| Скорость стабилизации |
0 мс Стабилизаторы обладают мгновенной реакцией на скачки напряжения, благодаря чему непрерывно, без задержек, подают на нагрузку качественное напряжение, даже при значительных просадках и скачках входного сигнала. Это указывает на самую высокую степень защиты и полностью устраняет риск повреждения нагрузки при сетевом перепаде. |
|
| Точность стабилизации |
±2% от номинального значения Номинальное значение выходного напряжения в данных моделях можно настраивать на дисплее с помощью кнопки управления (в диапазоне 220-230 В с шагом 1 В). Инверторные модели «Штиль», благодаря минимальной погрешности стабилизации, которая не превышает 2%, относятся к классу высокоточных устройств, благодаря чему подходят для стабилизации сети, к которой подключены как различные бытовые приборы, так и самая электрочувствительная аппаратура, например, измерительная, вычислительная, аудио- и видеотехника, а также медицинское оборудование. |
|
| Форма выходного напряжения |
Чистая синусоида Независимо от формы входного напряжения инверторные стабилизаторы «Штиль» непрерывно подают на нагрузку напряжение только идеальной синусоидальной формы, что может гарантировать корректное и устойчивое функционирование большей части современного электрооборудования. |
|
| Подключение к сети и нагрузке | клеммное соединение | |
| КПД |
до 97% Высокий КПД данных моделей стабилизаторов говорит об их высокой эффективности и экономичности (меньше электроэнергии теряется при стабилизации напряжения). |
|
| Диапазон рабочей температуры/относительная влажность |
от +5 до +40 °С/от 0 до 80% (без конденсата) Если рабочая температура будет ниже +5 °С, то внутри стабилизаторов из-за смешения холодного и теплого воздуха может образовываться конденсат – частая причина короткого замыкания. Повышение температуры более +40°C грозит перегревом устройства. Из-за избыточной влажности в помещении внутрь корпуса стабилизатора могут попасть капли воды, которые также приведут к короткому замыканию и развитию коррозийных процессов. |
|
| Система защиты |
В стабилизаторах используется электронная защита от перегрузки, перегрева, короткого замыкания и сетевой аварии с автоматическим восстановлением работы после устранения причины ухода в защиту. Также в устройствах предусмотрена электронная защита от сбоев в работе. Встроенный варистор (соответствует УЗИП III класса) обеспечивает защиту от импульсных перенапряжений, в том числе вызванных разрядами молний. |
|
| Байпас |
|
|
| Тип охлаждения |
комбинированное (конвекционное/вентиляторное) При внутренней температуре менее 50 °C устройства охлаждаются конвекционным (безвентиляторным) способом и работают абсолютно бесшумно. Встроенные вентиляторы включаются только при внутренней температуре более 50 °С. При этом их запуск выполняется поэтапно, в зависимости от уровня загрузки стабилизаторов. |
|
| Габаритные размеры ВхШхГ (без упаковки) |
498х370х101 мм Стабилизаторы имеют компактный корпус с узким профилем, который легко крепится на стену и не занимает много места. |
|
| Масса |
11 кг Небольшой вес для данной выходной мощности (8-10 кВА) позволяет размещать устройства практически на любых вертикальных поверхностях. |
|
Панель управления
Стабилизаторы IS8000 и IS10000 имеют лаконичную и информативную панель управления, которая состоит из ЖК-дисплея с подсветкой, двух светодиодных индикаторов («Норма» и «Авария») и функциональной кнопки.
На дисплее отображается вся необходимая для пользователя информация: напряжение на входе и выходе, уровень загрузки, мощность нагрузки, внутренняя температура, а также аварийные сообщения – перегрузка или перегрев. Данные легко читаются на экране даже в темном помещении.
С помощью функциональной кнопки можно не только выбрать необходимую для просмотра информацию на дисплее, но и поменять значение выходного напряжения под требования подключаемых электроприборов (в диапазоне 220-230 В с шагом 1 В).
Комплект поставки
Изделия поставляются в коробке, в которую, кроме самого устройства, упаковываются комплект крепежных элементов для настенной установки с шаблоном для разметки поверхности, руководство по эксплуатации и гарантийный талон.
Установка и подключение
Стабилизаторы размещаются на стене, как правило, рядом с электрощитом. Крепеж выполняется самым простым способом – с помощью саморезов, которые вставляются в пазы на задней панели изделий.
На нижней панели стабилизаторов расположены клеммные колодки для подключения кабелей. Рекомендованное сечение кабеля для подключения стабилизаторов к сети составляет:
- 6 мм2 – для модели IS8000;
- 10 мм2 – для модели IS10000.
Для входных и выходных фазного (L), нейтрального (N) и заземляющего (PE) проводников предусмотрены отдельные клеммные выводы, .
⇒ Для корректной работы стабилизаторы должны быть обязательно заземлены.
⇒ При подключении кабеля не допускается соединения входного и выходного нейтрального провода, иначе это приведет к некорректной работе высокочастотных фильтров.
Как правило, стабилизаторы устанавливаются сразу после вводного автомата с номиналом:
- 25 А (5,5 кВт) – модель IS8000 (7,2 кВт);
- 32 А (7 кВт) – модель IS10000 (9 кВт).
При таком подключении будет предусмотрен необходимый запас мощности, который позволит полноценно защищать нагрузку при значительных просадках сетевого напряжения.
⇒ УЗО (устройство защитного отключения) рекомендуется ставить после стабилизатора, чтобы обеспечить эффективную защиту электроприборов и проводку дома от токов утечки. Установка прибора перед стабилизатором может вызвать ложные срабатывания УЗО, так как высокочастотные фильтры стабилизатора могут давать небольшую утечку тока (является нормой для их работы).
УЗИП (устройство защиты от импульсных перенапряжений), наоборот, рекомендуется устанавливать перед стабилизатором, чтобы обеспечить дополнительную защиту устройства и нагрузки от перенапряжений. При этом УЗИП должно быть II класса.
Ниже приведены схемы подключения стабилизаторов в однофазной и трехфазной сети.

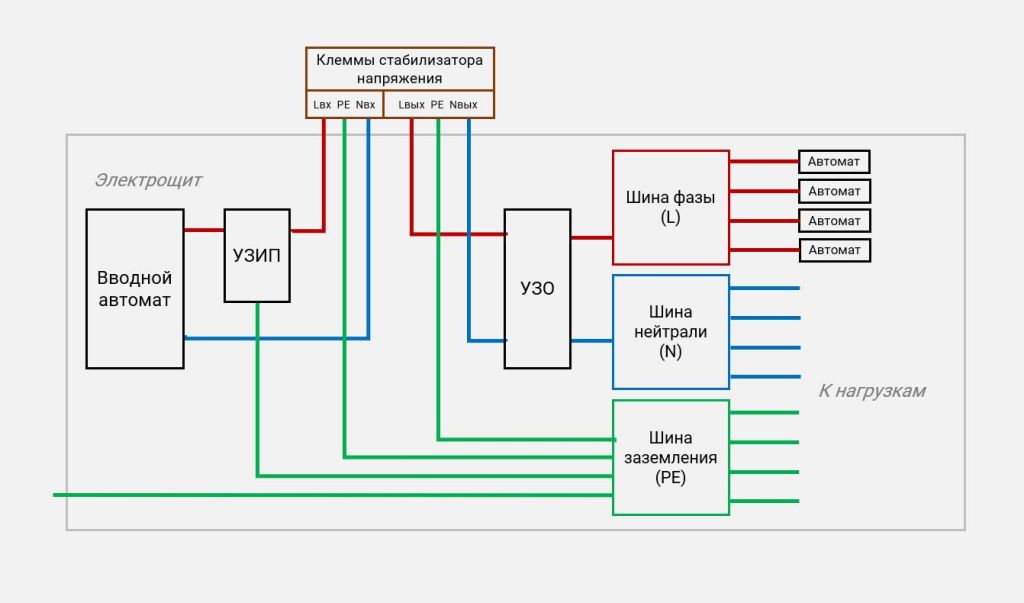

Схема подключения стабилизатора напряжения в однофазной электросети
Схема подключения стабилизатора напряжения в трехфазной электросети (на примере фазы А)
⇒ Монтаж стабилизаторов на стене должен выполняться строго по инструкции клеммными выводами вниз, не допускается изменение положения его корпуса. Нельзя размещать устройства на мягких и ворсистых поверхностях, а также на расстоянии ближе 1 метра от нагревательных приборов, иначе изделия могут перегреваться.
Видеообзор стабилизаторов напряжения IS8000 и IS10000
Основные выводы – комментарий эксперта
1. Инверторные стабилизаторы напряжения IS8000 и IS10000 отлично подходят для защиты от нестабильного напряжения всей электротехники в частном доме.
2. Устройства способны защитить самую электрочувствительную нагрузку при значительных перепадах сетевого напряжения, но при условии, что будет предусмотрен необходимый запас мощности.
3. Стабилизаторы имеют компактный корпус, который легко крепится на стену. Они не занимают много места и практически бесшумны при работе.
4. Изделия должны размещаться в отапливаемом помещении на стене рядом с электрощитом.
5. Подключение выполняется через клеммные колодки с обязательным заземлением корпуса.
Игорь Кривенцов,
Технический эксперт ГК «Штиль»
