Зачем нужен стабилизатор напряжения для дома?
Стабилизатор напряжения 220 В частном доме потребуется установить, если в электросети периодически возникают три основных проблемы – перенапряжение, просадка/провал напряжения или несинусоидальность его формы. Расскажем об этом подробнее.
| Причина | Состояние сети | Признаки | Последствия | |
| Перенапряжение | Значение входного напряжения периодически возрастает выше установленного порогового значения (как правило, более 240 В) или постоянно находится выше данной величины. | Повышение яркости светильников, избыточный нагрев электроприборов (например, отопительного или нагревательного оборудования), перегорание предохранителей в электротехнике, чрезмерный разгон электромоторов. |
|
|
| Провал или просадка напряжения | Значение входного напряжения понижается ниже установленного порогового значения – менее 200 В. Как правило, провалы напряжения возникают по причине увеличения количества потребителей в сети или при запуске мощных электроприборов. | Снижение яркости светового потока в светильниках, нарушение режимов работы автоматики у электротехники, снижение мощности отопительных и нагревательных систем, отключение или не запуск оборудования. |
|
|
|
Обратите внимание!
Большинство бытовых электроприборов рассчитаны на работу в диапазоне 220-240 В. К такой нагрузке относятся системы отопления и водоснабжения, нагревательные приборы, электроинструменты, садовая техника, аудиоаппаратура и некоторая кухонная техника. Выход напряжения за данный диапазон может нанести существенный вред таким потребителям. |
||||
| Несинусоидальное напряжения | В сети появляются помехи, вызванные работой мощного электрооборудования на линии. | Чрезмерный нагрев, специфический гул и рост вибрации у электромоторов во время их работы, помехи в работе интернет-оборудования и аудиоаппаратуры. |
|
|
|
Обратите внимание!
Далеко не все модели стабилизаторов напряжения способы корректировать форму выходного напряжения. О данной возможности необходимо уточнять заранее. |
||||
Основная функция стабилизатора напряжения заключается в том, чтобы привести поступающее из сети нестабильное напряжение в норму, то есть приблизить его значение к номинальной величине 220 В или 230 В, а затем подать скорректированный сигнал на потребителей.
Благодаря устранению перепадов напряжения стабилизатор сохраняет ресурс и производительность подключенного к нему оборудования. Однако далеко не все типы стабилизаторов могут эффективно справляться с данной задачей.
Какие типы стабилизаторов напряжения подойдут для дома и какой лучше выбрать?
Сегодня в магазинах представлено несколько типов стабилизаторов напряжения:
- релейные, электромеханические, электронные (симисторные или тиристорные), выполняющие коррекцию напряжения с помощью трансформатора и коммутационного элемента – реле, сервопривода, тиристоров или симисторов;
- инверторные – бестрансформаторные: приборы нового поколения с технологией двойного преобразования энергии, которая выполняется с помощью выпрямителя и инвертора.
Рассмотрим основные технические характеристики данных видов устройств более подробно.

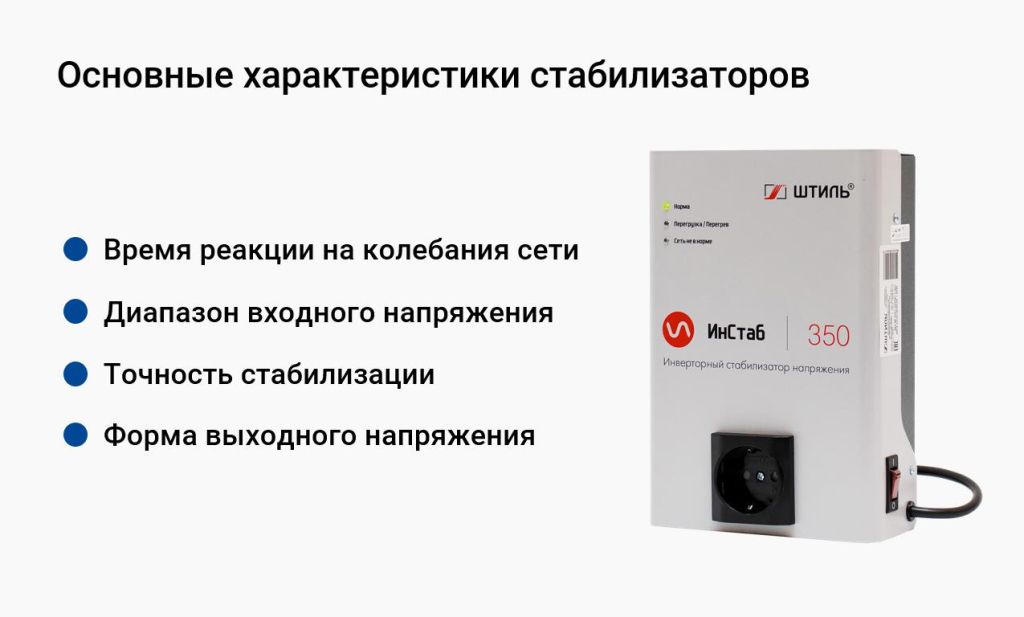

| Вид стабилизаторов напряжения | Основные характеристикиx (среднее значение) | Описание |
| Трансформаторные (релейные, электромеханические, тиристорные и симисторные) |
Обратите внимание!
Данная характеристика показывает, насколько быстро стабилизатор сможет скорректировать входной сигнал. Некоторые модели имеют медленную реакцию и не способны защитить нагрузку от резких скачков или просадок напряжения.
|
Данные устройства могут применяться для широкого спектра электроприборов, например, систем освещения, кухонной техники, телевизоров. Важной особенностью трансформаторных стабилизаторов является то, что они способны выдерживать большую перегрузку. Соответственно, это позволяет им хорошо справляться с пусковыми токами электромоторов. Однако в большинстве случаев устройства имеют медленную реакцию на скачки напряжения, существенную погрешность значения выходного напряжения и его несинусоидальность. Поэтому их нельзя применять с нагрузкой, особо чувствительной к перепадам напряжения в сети, например, систем отопления, компьютерной и телекоммуникационной техники и др. |
| Бестрансформаторные (инверторные) |
|
Инверторные стабилизаторы напряжения за счет примененной в них технологии двойного преобразования имеют более высокие технические характеристики, чем трансформаторные устройства. Данная особенность позволяет им работать в электросетях даже со значительными перепадами напряжения и практически с любой нагрузкой, обеспечивая её питанием высокого качества независимо от параметров сети. |
Подбирать стабилизатор напряжения для дома необходимо в соответствии с требованием по входному напряжению критически важной нагрузки – системы отопления и водоснабжения, а также кухонной техники.
Котел отопления, насосное оборудование, бойлер, холодильник и стиральная машина должны обеспечиваться напряжением с минимальным отклонением значения – не более 10%. Как правило, диапазон входного напряжения у них составляет 200-240 В. Нагрузка, в составе которой есть импульсные блоки питания, например, ЖК-телевизоры, ПК, ноутбуки, аудио- и видеотехника может корректно работать в диапазоне 100-240 В.
Кроме значения напряжения, практически для всех бытовых электроприборов важно, чтобы оно было идеальной синусоидальной формы. Неровная синусоида может вызвать в работе оборудования помехи или неполадки.
Информация по характеристикам входного напряжения обычно указывается на шильдике или в паспорте электроприбора.
Если в электросети случаются значительные скачки и просадки напряжения, то важно, чтобы устанавливаемый стабилизатор мог с ними справляться, иначе он будет бесполезен. Как было указано выше, на сегодняшний день самый широкий диапазон входного напряжения имеют инверторные стабилизаторы.
Критерии выбора стабилизатора для дома
Кроме особенностей электропитания нагрузки и параметров сети важно учитывать и другие критерии подбора стабилизатора напряжения 220 В для дома. Расскажем о них подробно.
| Критерий выбора | Описание |
| Фазность |
Если в дом проведена однофазная есть 220/230 В, то понадобятся только однофазные модели. Если в дом заходит трехфазная сеть 380/400 В, то может быть несколько вариантов решения вопроса:
|
| Мощность |
Выходная мощность стабилизатора напряжения должна быть на 20-30% превышать потребляемую мощность подключенной нагрузки с учетом пусковых токов электроприборов, в составе которых есть электромоторы. К такой нагрузке относятся насосы, холодильники, стиральные машины, электроинструменты и др. Запас мощности обусловлен тем, что у многих моделей стабилизаторов при понижении значения входного напряжения выходная мощность также начинает снижаться. Поэтому устройство должно иметь достаточно мощности в запасе для питания подключенной нагрузки. Если стабилизатор устанавливается на весь дом, то подбор стабилизатора по мощности выполняется в соответствии с номиналом вводного автомата. При этом запас учитывается не всегда. Так как коэффициент спроса электропотребителей в бытовых условиях обычно составляет 0,5-0,7. То есть от фазы в 5,5 кВт нагрузкой дома обычно потребляется всего 30%. Это актуально, если напряжение в сети не падает ниже 165 В. При более значительных просадках напряжения потребуется выдержать необходимый запас. |
| Способ установки |
Как правило, для дома выбирают стабилизаторы с напольным или навесным форм-фактором. В первом случае устройство устанавливается на пол или на стеллаж, а во втором – на стену (оптимальное решение для размещения прибора рядом со электрощитом). В редких случаях используются стабилизаторы со стоечным исполнением, которые предназначены для установки в электротехнический шкаф или стойку 19-дюймов. |
| Способ подключения |
Стабилизаторы имеют два способа подключения:
Для подключения нагрузки изделия могут иметь как клеммные колодки, так и другие разъемы, например, EURO-розетку или IEC-320-C13. |
| Шумность |
Если стабилизатор планируется установить в помещении, где наличие посторонних звуков не допускается, то необходимо подбирать бесшумное устройство. Бесшумными или малошумными устройствами считаются электронные (тиристорные/симисторные) и инверторные стабилизаторы с конвекционной (безвентиляторной) системой охлаждения. Данные модели, как правило, имеют выходную мощность до 1 кВА. Более мощные устройства обычно оснащаются принудительной системой охлаждения, в которой используются вентиляторы. Их шум может быть разным в зависимости от модели. Он может быть сравним с работой системного блока персонального компьютера или кондиционера. Также встречаются мощные стабилизаторы с комбинированной системой охлаждения. У них есть вентиляторы, которые работают не постоянно, а только тогда, когда внутренняя температура стабилизатора превышает критическую отметку. Большую часть времени они, как и изделия с конвекционной системой охлаждения, абсолютно бесшумны. |
| Дополнительный функционал |
|
Ошибки при выборе стабилизатора напряжения для дома
Рассмотрим основные ошибки, которые покупатели часто допускают при подборе однофазного стабилизатора напряжения.
| Ошибка | Описание |
| Потребляемая мощность нагрузки рассчитана без учета её пусковых токов. | При подборе стабилизатора на весь дом, некоторые пользователи учитывают только номинальную мощность электроприборов. При включении потребителей, в составе которых присутствует электромотор (например, циркуляционный насос, холодильник или стиральная машина), стабилизатор начинает уходить в перегрузку, обесточивая ответственную технику. Это часто происходит, когда стабилизатор берется на конкретную технику или группу нагрузок. |
| Не учтен нижний порог снижения входного напряжения | Есть модели стабилизаторов, которые при снижении входного напряжения понижают свою выходную мощность. Из-за этого стабилизатор также уходит в перегрузку, обесточивая потребителей. |
| Модель выбрана без необходимого запаса мощности на перспективу | Некоторые пользователи приобретают устройство по сиюминутным потребностям и не учитывают то, то в ближайшем будущем появится дополнительная критическая нагрузка. Но мощности приобретённого стабилизатора уже на нее не хватит. |
| Не учтен температурный режим места эксплуатации стабилизатора | Важно учитывать диапазон рабочей температуры устройства. Многие модели не могут работать при минусовых значения и, соответственно, не предназначены для работы в неотапливаемых помещениях. |
| Не учтена частота сети или генератора. | Стабилизатор напряжения не способен корректировать входную частоту. Он может работать в определенном её диапазоне, транслируя на нагрузку то значение, которое поступает из сети/ от генератора. Поэтому перед покупкой стабилизатора стоит заранее узнать совпадает ли диапазон входной частоты стабилизатора с частотой источника питания. |
| Неправильно подобрано исполнение стабилизатора. | Некоторые пользователи приобретают навесные стабилизаторы, но из-за отсутствия возможности монтировать их на стену размещают изделия на полу, нарушая требования по его установки, что приводит к перегреву или механическим повреждениям изделия. |
| Покупка изделия в непроверенном магазине | Приобретать стабилизатор напряжения лучше всего напрямую у производителя или у официальных дилеров, даже если цена будет выше, чем в других магазинах. В против ному случае появляется риск покупки б/у или неисправного устройства. |
Примеры подбора стабилизатора для частного дома
Рассмотрим два наиболее популярных примера подбора однофазного стабилизатора напряжения для дома по потребляемой мощности.
| Нагрузка | Расчёт выходной мощности стабилизатора |
|
На весь дом. Вводной автомат на 40 А (8,8 кВт) |
Если в электросети нет значительных просадок напряжения, то стабилизатор должен иметь выходную мощность не менее вышеуказанной величины. Если напряжение может опускаться ниже 165 В, то необходимо к этой сумме добавить запас 30%.
В этом случае потребуется модель с выходной мощностью не менее данного значения. |
|
На группу ответственной нагрузки:
|
(0,1 кВт + 0,11 кВт + 1,1 кВт + 3,2 кВт) х 130% (необходимый запас мощности 30%) = 5,47 кВт (примерная выходная мощность стабилизатора напряжения) |

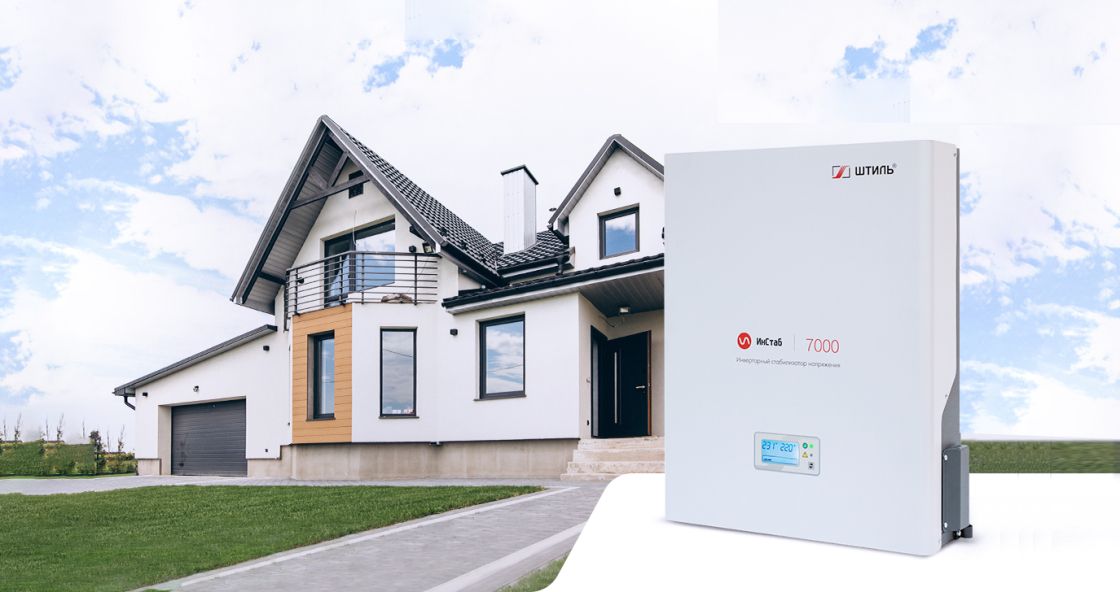

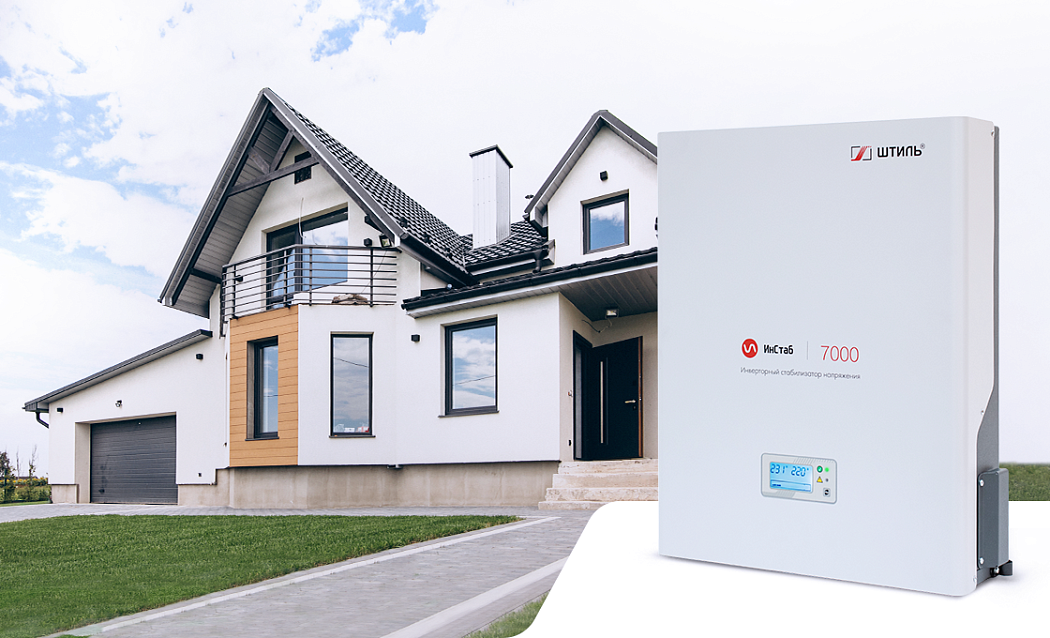

Инверторные стабилизаторы напряжения 220 В для дома от производителя «Штиль»
Российский производитель систем электропитания «Штиль» предлагает широкий модельный ряд однофазных инверторных стабилизаторов нового поколения с выходной мощностью от 0,35 до 20 кВА:
- настенные модели с выходной мощностью от 0,35 до 20 кВА;
- напольные/стоечные модели мощностью от 1 до 20 кВА;
- напольные/стоечные модели конфигурации 3 в 1 мощностью от 6 до 20 кВА.
Данные устройства могут применяться с любой электрочувствительной нагрузкой. В зависимости от мощности они рассчитаны на защиту как определенных критически важных потребителей, так и всей электротехники в доме.
Стабилизаторы 3 в 1 являются уникальными устройствами. Они рассчитаны на подключение к трехфазной сети 380/400 В, но обеспечивают защиту однофазных электроприборов, равномерно распределяя их мощность по всем питающим фазам и не допуская их перекоса. К устройству можно подключить однофазное оборудование, потребляемая мощность которого больше, чем мощность одной фазы.
