Какие стабилизаторы обладают лучшими характеристиками?
На стабилизаторном рынке дефицита нет, наоборот, десятки брендов предлагают сотни моделей с различными номинальными мощностями, габаритными размерами и способами установки. Однако такое разнообразие по-своему обманчиво, так как работа большинства устройств построена на одном и том же принципе стабилизации электроэнергии. Он заключается в изменении коэффициента трансформации автотрансформатора (см рисунок 1, где N – коэффициент трансформации, обеспечивающий номинальное выходное напряжение при номинальном входном, а М – коэффициент трансформации, обеспечивающий номинальное выходное напряжение при отклонённым входном, значение М определяется величиной отклонения фактического входного напряжения от необходимого номинала).

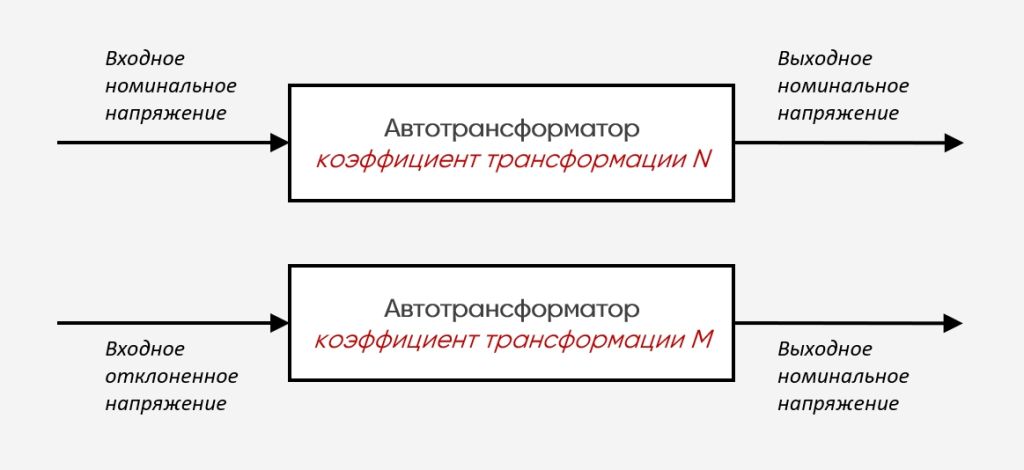

Рисунок 1 – Принцип работы классических трансформаторных стабилизаторов напряжения
Способ изменения коэффициента N до коэффициента M зависит от типа стабилизатора:
- электромеханический – перемещение токосъемного контакта по обмотке автотрансформатора и увеличение/уменьшение числа активных (задействованных в работе) витков;
- релейный – коммутация сегментов трансформаторной обмотки за счёт срабатывания реле;
- электронный – коммутация сегментов трансформаторной обмотки за счёт срабатывания полупроводниковых ключей (симисторы и тиристоры);
- гибридный – перемещение токосъёмного контакта по обмотке, к которой при необходимости добавляются дополнительные сегменты (после срабатывания реле).
⇒ Все выстроенные на базе автотрансформатора стабилизаторы имеют общий недостаток – ухудшение качества выходного напряжения в момент колебания входного (степень ухудшения зависит от конкретной модели). Данный недостаток объясняется тем, что «превращение» коэффициента N в коэффициент M занимает некоторый промежуток времени, в течение которого входное отклонение транслируется на выход стабилизатора. Кроме того, дополнительные искажения в выходной сигнал может вносить и сам процесс преобразования N в M.
Принципиально по-другому работают инверторные стабилизаторы (см рисунок 2). В их основе – технология двойного преобразования, позволяющая стабилизировать электроэнергию без применения автотрансформатора и, соответственно, удаляющая этот компонент из состава устройства.

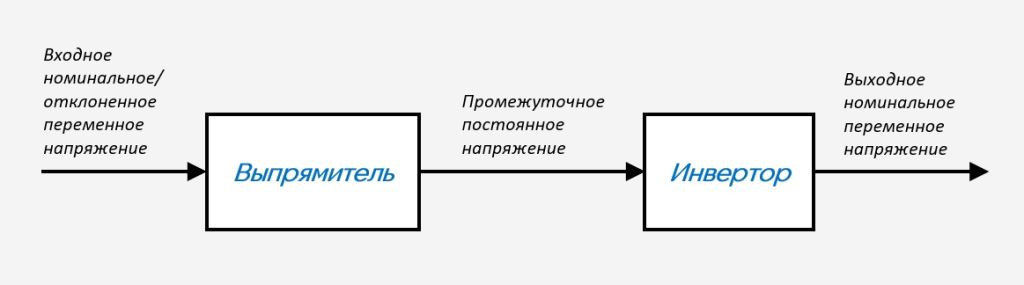

Рисунок 2 – Принцип работы инверторных стабилизаторов напряжения нового поколения
Выпрямитель (I преобразование) – входное переменное напряжение в промежуточное постоянное. Инвертор (II преобразование) – промежуточное постоянное в выходное переменное.
⇒ Двойное преобразование осуществляется непрерывно и затрагивает любое поступающее на вход инверторного стабилизатора напряжение (как номинальное, так и отклонённое).
Сравнительный анализ заявленных производителями параметров, а также ряд практических опытов показывают, что лучшими характеристиками и максимальной эффективностью обладают именно инверторные стабилизаторы. Отметим, что это касается и бытового, и промышленного применения!
⇒ Инверторные стабилизаторы – продукт XXI века, который несмотря на недавнее появление стремительно захватывает соответствующий ему сегмент рынка!
Далее рассмотрим основные преимущества данных изделий.
Преимущества инверторных стабилизаторов
1. Максимальное быстродействие
В ходе двойного преобразования входное напряжение регулируется постоянно, что обеспечивает мгновенную реакцию на любые его изменения.
⇒
Инверторные стабилизаторы нейтрализуют сетевые скачки без задержек во времени, то есть за 0 мс! Такое быстродействие уникально и не доступно приборам других видов.На практике отсутствие задержек при срабатывании исключает «проброс» отклонённого сетевого значения через стабилизатор на нагрузку, поэтому подключенное к инверторному устройству оборудование надёжно защищено от недопустимых величин входного напряжения!

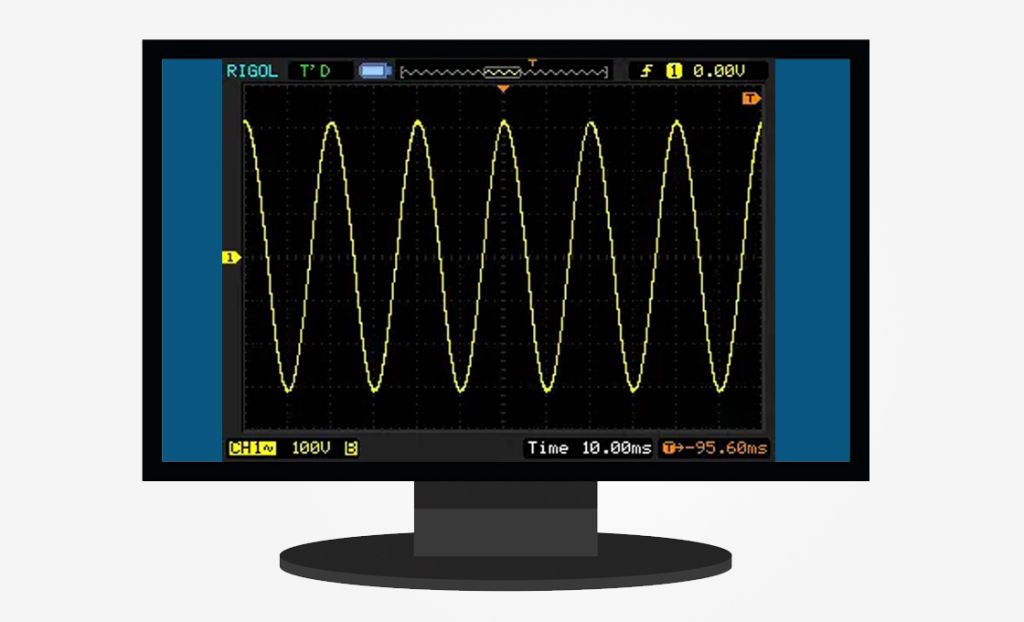

2. Высокая точность стабилизации и синусоидальная форма выходного напряжения
Генерируемое инвертором переменное напряжение имеет синусоидальную форму и номинальное значение с максимальным отклонением в ±2%. Кроме того, плавно работающей связке выпрямителя и инвертора не свойственны ступенчатые искажения выходного сигнала, встречающиеся, например, у релейных стабилизаторов.
⇒ Инверторные модели не только не ухудшают исходную форму сетевого напряжения, но и при необходимости доводят её до чистой синусоиды. Это единственные стабилизаторы, обеспечивающие синусоидальность выходного напряжения при несинусоидальности входного!
Благодаря приведению параметров электроэнергии к эталонным значениям инверторные стабилизаторы практически не ограничены в типе подключаемой нагрузки и успешно работают с большинством электроприборов (в том числе и с энергозависимыми газовыми котлами).
3. Широкий диапазон входного напряжения
Инверторные стабилизаторы способны справиться с провалами напряжения к 90 В и сачками свыше 300 В. Это позволяет говорить об их максимальной адаптации к реалиям отечественной энергосистемы, одна из проблем которой – критические перепады напряжения.
⇒ Инверторные стабилизаторы смогут сохранить работоспособность нагрузки в экстремальных сетевых условиях и подходят для применения в местах с плачевным качеством электроэнергии (обычно это пригородные и дачные поселки, сельская местность, частный сектор).
4. Бесперебойное питание нагрузки при кратковременных сетевых обрывах
В ходе двойного преобразования часть энергии аккумулируется в промежуточных конденсаторах. Поэтому пропадание напряжения на входе инверторного стабилизатора не приведёт к моментальному обесточиванию его выхода.
⇒ Время автономной поддержки подключённой техники определяется величиной её энергопотребления и уровнем заряда конденсаторов. Максимальный промежуток – 200 мс (сетевые прерывания и глубокие провалы могут длиться намного меньше – от 10 мс).
5. Устранение электрических помех
На входе и выходе инверторного стабилизатора размещены высокочастотные фильтры, подавляющие как сетевые помехи, так и помехи, генерируемые самим устройством. Наличие данных компонентов, во-первых, способствует безопасной работе защищаемого оборудования, а во-вторых, обеспечивает соответствие прибора нормам электромагнитной совместимости.

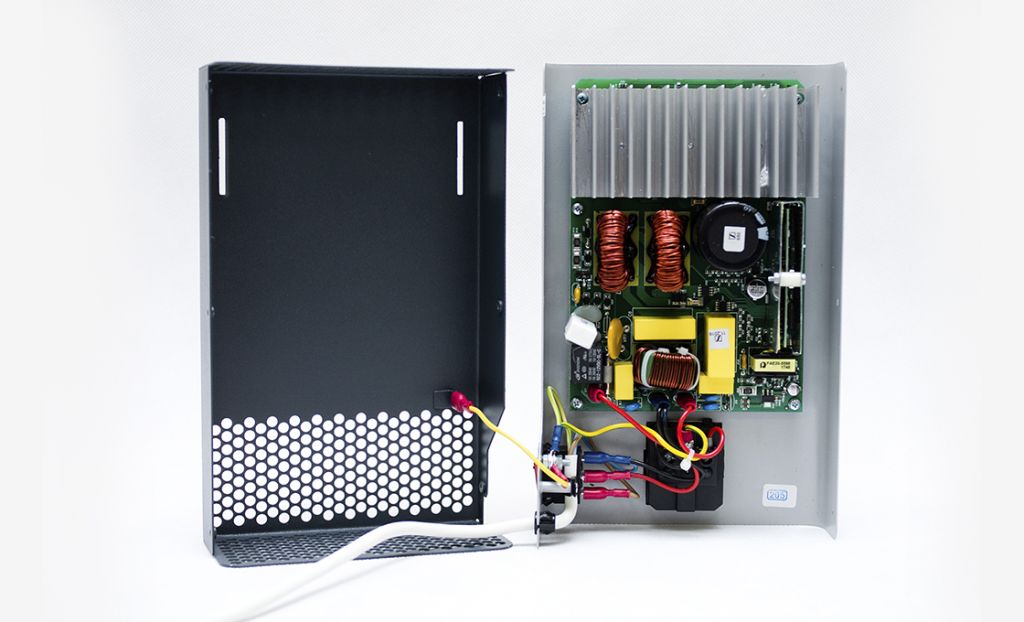

6. Отсутствие подвижных элементов
Двойное преобразование освобождает конструкцию выполненного на его основе изделия не только от автотрансформатора, но и от механических токосъемных контактов. Вследствие этого у прибора уменьшаются масса и уровень шума, а рабочий ресурс и надёжность, наоборот, возрастают.
⇒ Инверторные стабилизаторы не требуют замены каких-либо узлов электрической схемы на протяжении всего срока службы!
7. Адекватное соотношение цена/качество
Инверторные приборы стоят дороже, чем многие аналогичные по мощности стабилизаторы других типов. Однако это нельзя назвать недостатком – скорее наоборот. Дело в том, что выпускающие такие стабилизаторы предприятия не стремятся к максимальному занижению цены и не экономят на качестве и развитии своего продукта.
⇒ Практическая реализация двойного преобразования осуществляется первоклассными специалистами и подразумевает применение только качественной элементной базы, в основе которой электронные компоненты от ведущих мировых производителей.
