Что это такое?
Заземлитель, контур заземления или заземляющий электрод представляет собой металлический проводник, состоящий из одного или нескольких элементов, электрически соединенных между собой. Является промежуточным звеном между электрической системой объекта (например, частного дома) и землей – то есть грунтовой поверхностью.
Выполняет следующие функции:
- соединяет всю электропроводку с землей;
- перенаправляет (рассеивает) опасный потенциал в грунт, обеспечивая защиту человека от удара током и электрооборудования от повреждений и возгорания.
Контур заземления монтируется в землю рядом с объектом (зданием) или вокруг него по периметру. Имеет различную конструкцию, например, в виде треугольника, квадрата, одной линии.
Заземлитель в системе заземления
Система заземления состоит из нескольких частей: защитного проводника, шины заземления, проводов PE и самого заземлителя.
Провода заземления разводятся в помещениях в розетки или напрямую к электропотребителям. Для этого чаще всего используется трехжильный кабель, в котором провод заземления имеет жёлто-зеленый цвет. Его сечение обычно составляет не менее 2,5 мм2.

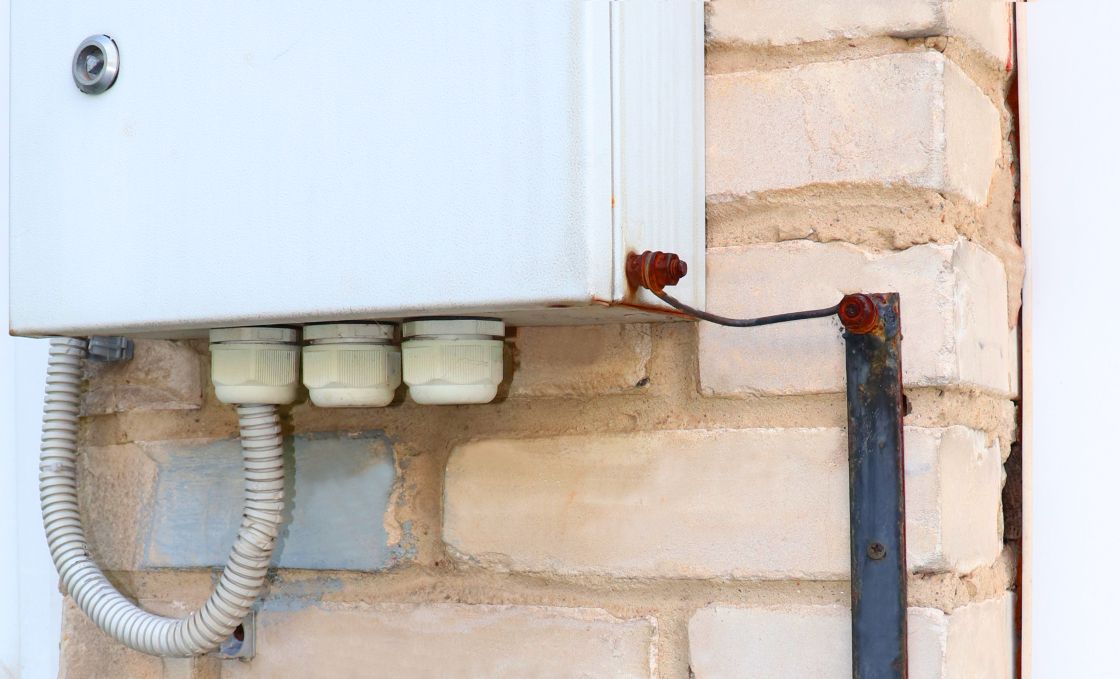

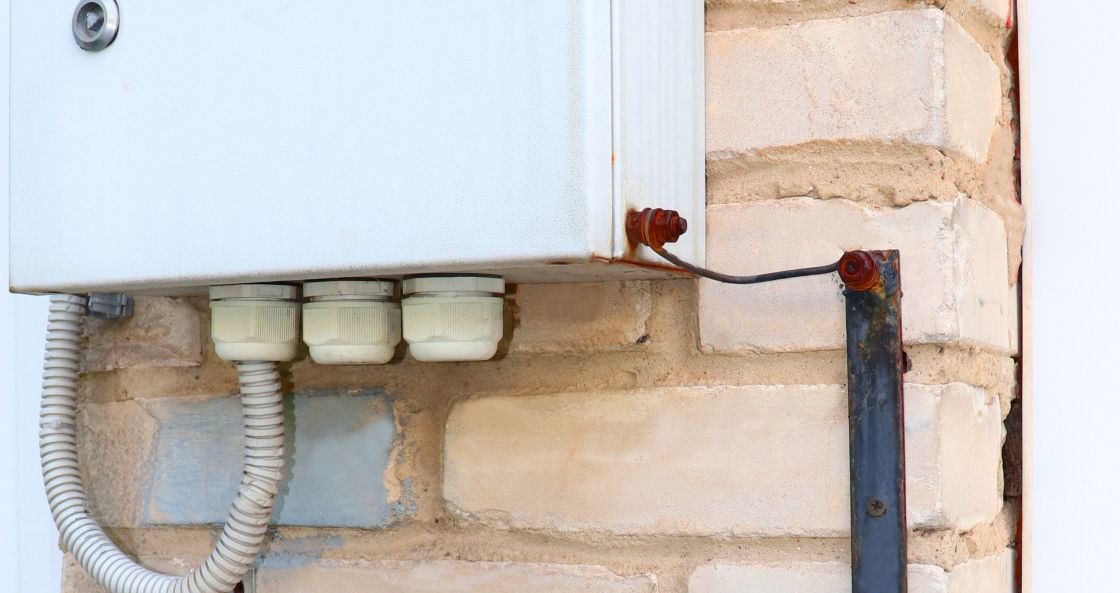

Шина заземления представляет собой узкую токопроводящую пластину или планку, которая размещается в электрощите. К ней, с одной стороны, подключаются провода PE, идущие от потребителей, а с другой – заземляющий проводник – провод или лента, которая уходит в контактную зону, к самому заземлителю. В основном шина выполнена из меди.
Заземлитель располагается снаружи здания в земле на расстоянии не ближе 1 м к сооружению. В основном он состоит из 4-6 металлических стержней или уголков, соединенных между собой пластинами/лентами. Глубина вбивания заземлителя зависит от типа почвы, важно, чтобы токовыводящая часть находилась ниже уровня промерзания почвы.
Чтобы он срабатывал эффективно, соединяющийся с ним и шиной провод должен иметь определенное сечение, которое зависит от материала: медный — 10 мм², алюминиевый — 16 мм² и стальной — 75 мм².
В зависимости от конструкции контура соединение вертикальных электродов для создания заземляющего контура выполняется сваркой, болтами, муфтовыми элементами или замковым соединением.

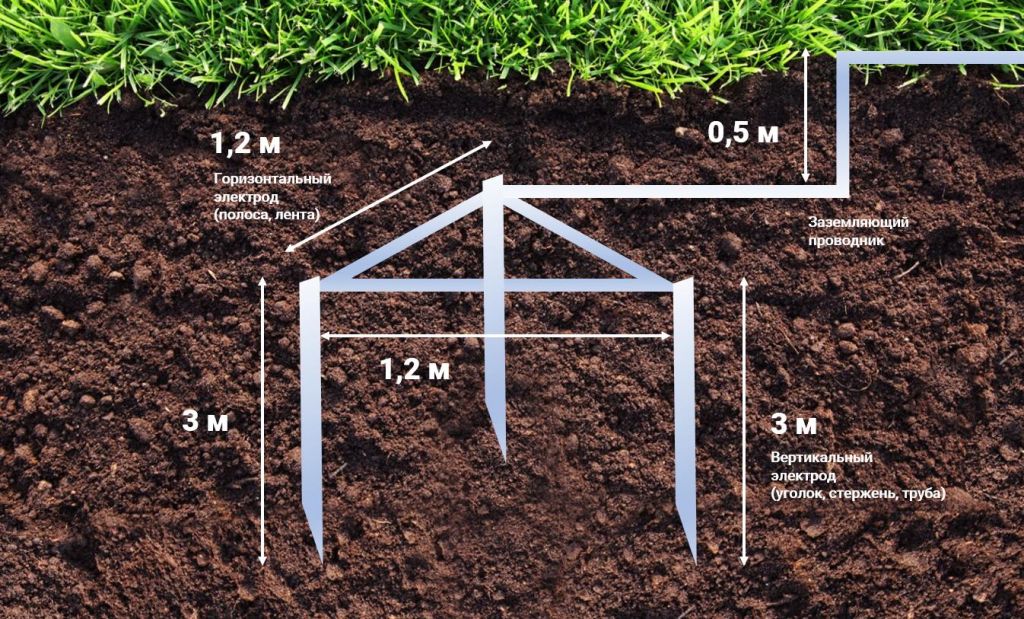

Треугольный контур
Виды
Встречаются несколько видов заземлителей:

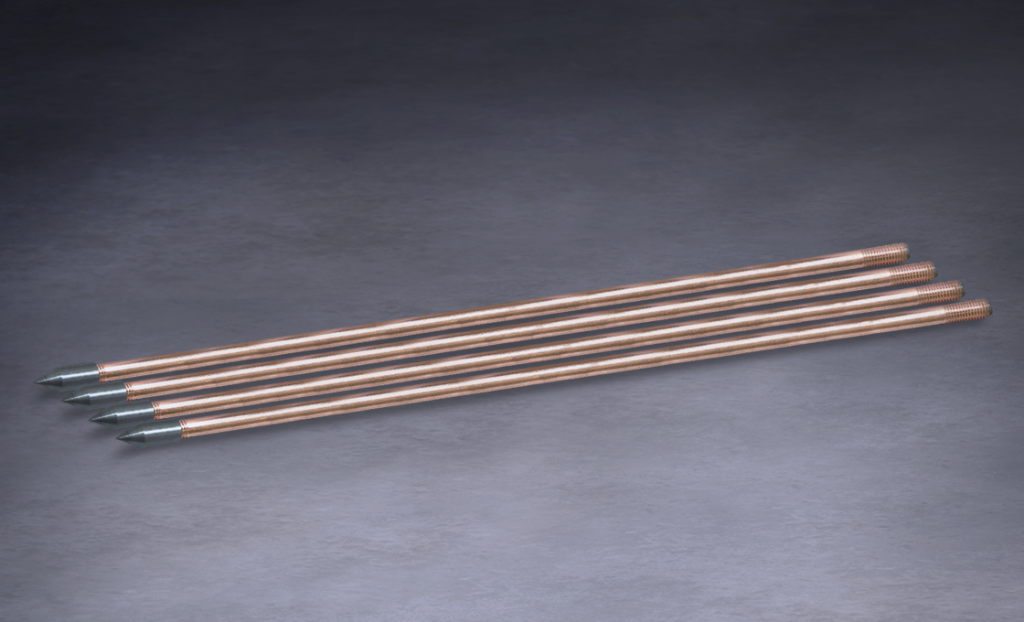

- Искусственный – это контур, который создается специально для индивидуальной системы заземления на объекте путем вбивания в грунт металлических конструкций – вертикально погруженных в землю труб, уголков или стержней, например, выполненных из оцинкованной стали или меди.
- Естественный – это сторонние металлические части, конструкции и приспособления, которые электрически соприкасаются с почвой и могут применяться для организации системы заземления. С помощью них обеспечивается естественный контакт с почвой. Например, это может быть арматура железобетонных зданий, водопроводные, канализационные и обсадные трубы, а также рельсы.
Для организации качественного и безопасного заземления применяется первый тип заземлителей, который соответствует всем необходимым параметрам.
Ошибки при монтаже
Рассмотрим частые ошибки при монтаже заземлителя:
- Применение в качестве заземлителя водопроводных труб или труб отопления. Это не допускается, так как может привести к появлению опасного потенциала и поражению током.
- Установка автоматического выключателя на линию заземления. Связь между электропроводкой и заземлителем должна работать всегда, и она не должна обрываться или размыкаться.
- Применение в качестве заземлителя рифленой арматуры или металлического забора. Такие материалы не могут служить качественным заземлителем. Они плохо проводят ток.
- Использование для создания заземлителя металлических изделий меньшего сечения/толщины, чем требуется. Конструкция быстрее ржавеет и приходит в негодность.
- Укорачивание заземлителя по глубине и расположение вертикальных электродов ближе друг к другу. Высота вертикальных электродов должна быть не менее 2,5 м, а расстояние между ними должно составлять не менее 1,2 м.
- Подключать к системе заземления не все электроприборы. Заземление обязательно требуется всем приборам с металлическими корпусами, в том числе корпусам электродвигателей и различных механизмов.
Комментарий эксперта
Система заземление защищает человека от поражения током, а если в электросети случаются перепады вольтажа, то защитить электрооборудование и обеспечить его качественное питание помогут стабилизаторы напряжения.
Российский производитель систем электропитания «Штиль» выпускает инверторные стабилизаторы, которые способны мгновенно корректировать выходной вольтаж в диапазоне скачков и просадок от 90 до 310 В и непрерывно подавать на электротехнику сигнал с высокой точностью и с чистым синусом, даже при пропадании электричества до 200 мс.
