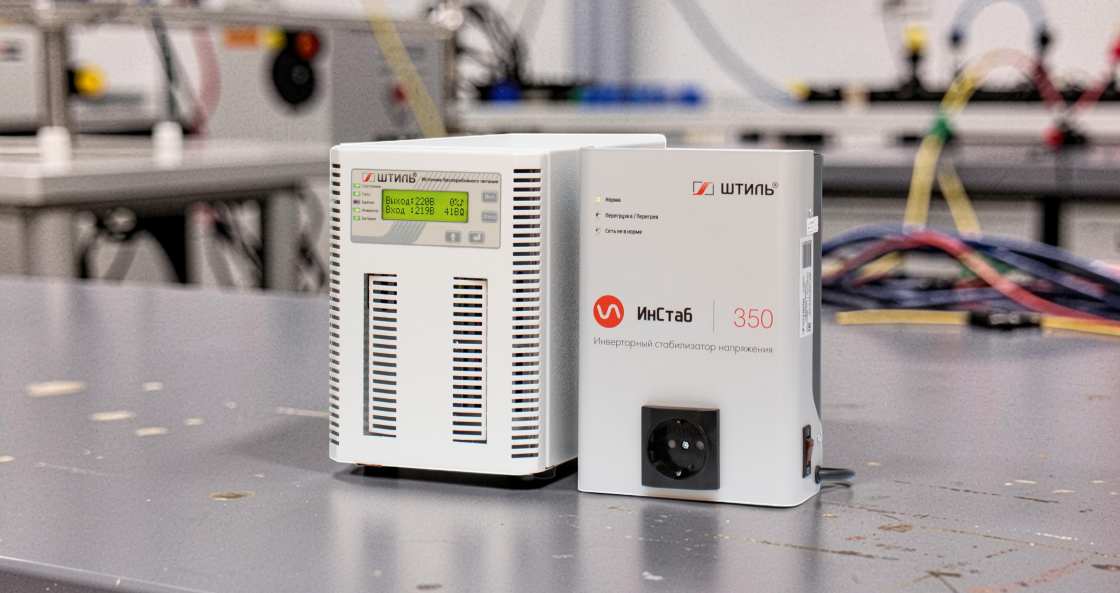

Распространенные ошибки при монтаже стабилизатора/ИБП и как их избежать?

Ошибка №1 – Подключение мощных потребителей

Пользователь приобрел стабилизатор напряжения для холодильника, но прибор стал периодически отключаться из-за перегрузки. Эта самая распространенная ошибка.

При подключении электросети ко входу стабилизатора/ИБП такой ошибки не возникает. Проблема появляется, когда к выходным разъемам подключается сама нагрузка. Часто владельцы выбирают модель по совету знакомых или родственников. Они рассуждают так – если сосед защитил этой моделью свой холодильник, значит ему такой прибор тоже подойдет. Однако уже после установки стало понятно, что у них холодильник не инверторный, а классический (с линейным компрессором), обладающим семикратным пусковым током. При запуске такого компрессора у прибора не хватает мощности и срабатывает защита от перегрузки.

Решение проблемы

Чтобы такой ошибки при монтаже не допускать, нужно заранее подбирать устройство с запасом мощности, который будет учитывать пусковой ток техники с электромоторами. Стартовый ток есть у стиральных машин, кондиционеров, классических холодильников, насосов, посудомоечных машин.

Ошибка №2 – Неправильное размещение

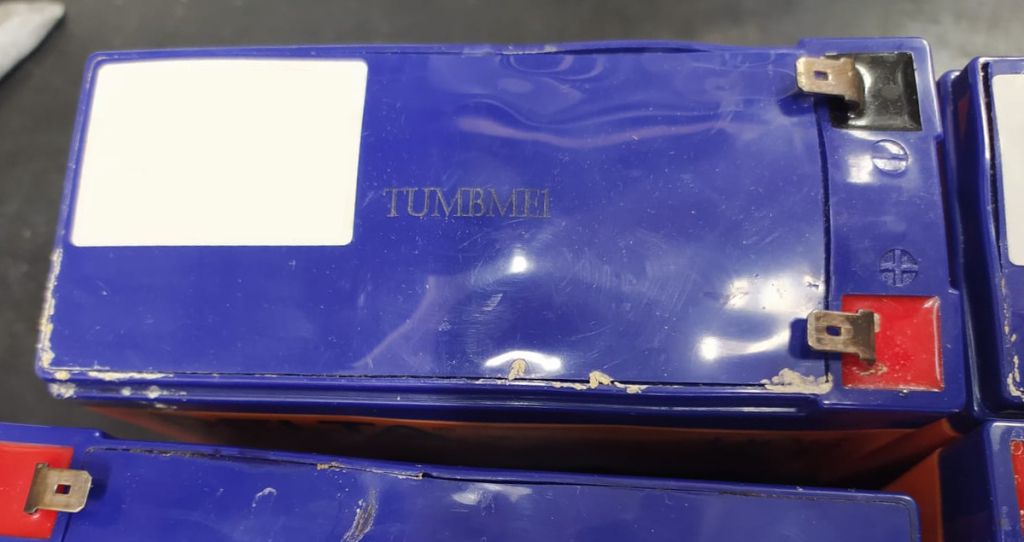

Программист решил установить ИБП для защиты своего рабочего компьютера от внезапного отключения электричества. Он разместил прибор внутри тумбы таким образом, чтобы аппарат ему не мешал. Через полгода бесперебойник стал «пищать», сообщая о том, что с его внутренней батареей что-то произошло. Разобрав устройство, владелец выяснил, что АКБ вздулся и больше непригоден для эксплуатации.

В сервисном центре подтвердили, что это случилось из-за работы бесперебойника при постоянно повышенной температуре. Месторасположение оказалось неподходящим, так как внутри тумбы не было вентиляции – батарея постоянно перегревалась.

Решение проблемы

Перед монтажом учитывается каждый располагающийся рядом предмет, особенно компоненты системы отопления – трубы, радиаторы, насосы, а также сам котел. Все рядом стоящие элементы не должны: нагревать изделия и создавать преграды для свободной циркуляции воздуха вокруг стабилизатора или ИБП.

Ошибка №3 – Нарушение микроклимата

Владелец установил стабилизатор напряжения для защиты энергозависимого газового котла от сетевых перепадов. Он разместил его в котельной на стене вдали от нагревательных приборов, создав нормальную циркуляцию воздуха вокруг изделия. Однако как-то вечером внезапно произошел громкий хлопок, затем система отопления дома отключилась.

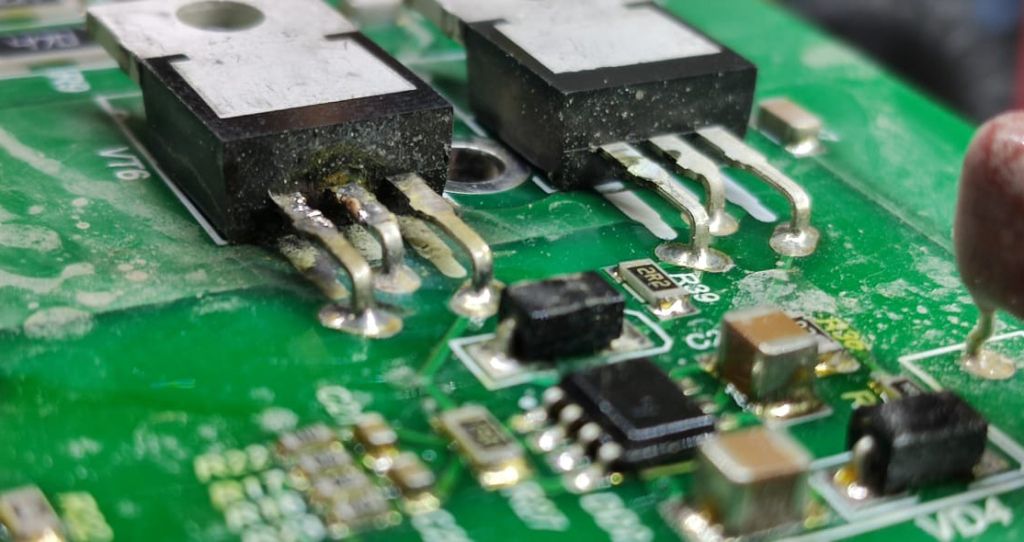

После обращения в сервис выяснилось, что стабилизатор вышел из строя из-за короткого замыкания внутренних компонентов, которое произошло по причине попадания капель конденсата внутрь. В котельной периодически повышалась влажность, что приводило к образованию жидкости на поверхностях над котлом.

Решение проблемы

Монтаж ИБП / стабилизатора возможен только в помещениях, подходящих по своему микроклимату – не только по своей температуре (в основном это от +5 до +40 ℃), но и по влажности (до 70-85% без образования конденсата).

Ошибка №4 – Отсутствие заземления

Пользователь подключил стабилизатор для своего ПК на даче, где нет заземляющего контура. Изначально всё было нормально, но как-то раз он дотронулся до устройства и получил удар током, после этого компьютер завис, наработанные файлы не сохранились. Оказалось, что произошла токовая утечка на корпус изделия при работе встроенных фильтров сетевых помех.

На металлическом корпусе стабилизатора или ИБП может возникнуть напряжение, если устройство не заземлено. Это не влияет на основную функцию приборов, но создает опасность для владельцев.

Решение проблемы

Если в электросети дачи или частного дома нет заземляющего проводника, то его можно организовать своими руками, в том числе и с помощью готовых комплектов. Этому посвящена отдельная статья.

Ошибка №5 – Выбор кабеля с несоответственным сечением

Владелец установил стабилизатор напряжения на весь дом. Он подключил устройство к электросети, а затем к нагрузке старым кабелем, который уже был протянут от электрощита и до нагрузки. После включения мощных потребителей пользователь вовремя заметил, что эти провода сильно нагреваются, местами их оболочка даже оплавляется.

Когда пришел электрик, он признался, что сэкономил, не заменив прежнюю кабельную линию на провода с большим сечением, как это указывалось в инструкции к стабилизатору.

Решение проблемы

Если сечение кабеля не рассчитано на питание мощного защитного устройства, а также подключенной к нему нагрузки, то эксплуатация такой системы запрещена. Иначе это будет приводить к перегреванию кабельной линии и последующему КЗ или пожару.

При монтаже стабилизатора или ИБП учитывается сечение кабеля, который соединяется к их входным / выходным клеммам. У моделей с розеточным подключением таких проблем нет, так как они уже имеют подходящий по параметрам кабель и нагрузочные разъемы.

Ошибка №6 – Неправильная установка дополнительной защиты

Пользователь установил стабилизатор для защиты группы отопительного оборудования. Однако при повышенном напряжении 250 В прибор стал отключаться, обесточивая критическую нагрузку. После обращения в службу поддержки выяснилось, что до стабилизатора в электрощите он также установил реле напряжения, которое стало срабатывать при каждом скачке сети.

Реле контроля напряжения не поддерживает непрерывное питание при сетевых перепадах. Устройство обесточивает линию, нейтрализуя работу стабилизатора бесполезной.

Решение проблемы

В этом случае реле настраивается на более широкий диапазон срабатываний, который будет не уже рабочего диапазона стабилизатора. Например, если прибор стабилизирует напряжение в диапазоне 160-280 В, то реле программируется на пороги срабатывания 150 В и 280 В. Таким образом устройства будут дополнять друг друга – реле дополнительно защитит линию от перенапряжений, а стабилизатор будет снабжать нагрузку качественным питанием при колебаниях сетевого напряжения в этом диапазоне.

Также правильное подключение касается и других устройств защиты – УЗО, УЗИП или УЗДП. Монтаж стабилизатора или ИБП выполняется таким образом, чтобы другие устройства не ограничивали, а дополняли друг друга. Например, если УЗО с низким отключающим дифференциальным током установить до ИБП, то устройство может ложно срабатывать, обесточивая линию. Это происходит из-за того, что некоторые бесперебойники во время своей работы могут сами давать ток утечки на линию.

Ошибка №7 – Некорректный подбор аккумуляторной сборки

Ошибка характерна только для монтажа ИБП, связана с неверной подборкой внешних аккумуляторных батарей. Пример – пользователь приобрел бесперебойник и два аккумулятора на 55 Ач, чтобы получить длительное время автономной работы своих электроприборов в период блэкаута. Он выполнил монтаж, но бесперебойник не обнаружил подключенные к нему аккумуляторы.

После разговора с техподдержкой выяснилось, что пользователь не учел такой параметр ИБП, как номинальное напряжение АБ, которое составляло 36 В. Это означает, что для работы этого источника бесперебойного питания требовалось не два аккумулятора по 12 В, а три.

Решение проблемы

Перед установкой ИБП учитываются все технические параметры, связанные с возможностью подключения аккумуляторов. Не всем моделям достаточно одного АКБ. Кроме этого, сюда относится и масштабируемость времени автономии. Если со временем потребуется увеличить время резервирования, то бесперебойник должен иметь возможность подключения аккумуляторных батарей большей емкости или дополнительных батарейных модулей.

Ошибка №8 – Неправильная фазность

Распространенная проблема при монтаже ИБП или стабилизатора напряжения для защиты фазозависимого газового котла. Электроприбор часто отображает на своем дисплее ошибку датчика контроля пламени. Она сразу возникает при первом включении системы. Вместо нормального запуска у котла срабатывает защита –горелка не поджигается.

Это происходит из-за неправильного подключения фазного и нулевого проводника. Нейтраль и фаза на выходных разъемах устройства защиты должны совпадать с соответствующими разъемами у платы управления котла.

Решение проблемы

Проблема легко решается путем перестановки вилки котла в розетке прибора защиты. Таким образом фазные и нейтральные проводники совпадут.

Ошибка №9 – Плохая затяжка контактов

Пользователь принес в сервис ИБП с оплавленным клеммным выводом. Оказалось, что при монтаже устройства к сети он плохо затянул контакты входных / выходных групп. Длительное время прибор эксплуатировался в таком состоянии. В итоге сначала это привело к перегреву блока, а затем к оплавлению зажимных соединений.

Затяжке клеммных соединений уделяется пристальное внимание. Даже если визуально соединение выглядит нормально, у него может остаться незаметный зазор, который будет ухудшать проводимость. Затяжка будет постепенно ослабевать, повышая нагрев в месте контакта.

Решение проблемы

Чтобы исключить плохой контакт кабельных соединений, нужно надёжно фиксировать каждый проводник, используя подходящие клеммные зажимы, а также периодически проверять их состояние.

Отобразим все распространенные ошибки при монтаже стабилизатора или ИБП в таблице ниже.
