Почему для защиты котлов выбирают именно онлайн ИБП?
Источники бесперебойного питания топологии онлайн являются самыми востребованными моделями для обеспечения резервного электроснабжения газовых котлов и другого отопительного оборудования. Это объясняется тем, что данные изделия имеют для этого все необходимые технические характеристики и возможности.
Сравним работу онлайн ИБП с резервными и линейно-интерактивными типами в таблице ниже.
| Тип ИБП | Стабилизация напряжения | Тип регулирования выходного напряжения | Время переключения в автономный режим работы, мс | Диапазон стабилизации входного напряжения, В | Точность стабилизации выходного напряжения, % | Коррекция формы выходного напряжения в режиме работы от электросети | Форма выходного напряжения в автономном режиме работы | Фильтрация сетевых помех | |
|
Резервные (off-line) |
нет | — | от 5 и более | — | — | нет | несинусоидальная | неполная фильтрация | |
| Резервные источники питания обладают длительным временем переключения режимов (с питания от сети на АБ и наоборот). Данное время может превышать 20 мс, что не допустимо для автоматики газового котла. Также нежелательным для такой нагрузки является несинусоидальная форма выходного напряжения и возможные сетевые помехи ИБП. Кроме того, резервные приборы не выполняют стабилизацию напряжения, поэтому в электросетях с частыми колебаниями сети их использование будет неэффективным. | |||||||||
|
Линейно-интерактивные (line-interactive) |
да | дискретное | 4-20 | 165-290 (в среднем) | от 2 и выше | нет | несинусоидальная (у большинства моделей) | неполная фильтрация | |
| Линейно-интерактивные ИБП способны более быстро переключаться на аккумуляторы и обратно на сеть (в среднем время переключения режимов составляет 12 мс). Однако этого может быть недостаточно для бесперебойной работы электрочувствительной нагрузки. Кроме того, ступенчатая регулировка напряжения вызывает искажение его формы, а у некоторых моделей присутствуют слишком большие отклонения параметров выходного напряжения от номинального значения, что недопустимо для газового котла. | |||||||||
|
Двойного преобразования (on-line) |
да | непрерывное | 0 | 90-310 | 1,5-2 | да | идеальная синусоида | полная фильтрация | |
| У моделей онлайн ИБП исключены все свойственные другим типам устройств недостатки. Они способны моментально переключать режимы питания и подавать на нагрузку высококачественное напряжение идеальной синусоидальной формы. | |||||||||
Особенности онлайн ИБП «Штиль» для газовых котлов
Источники бесперебойного питания бренда «Штиль» с каждым годом становятся все более популярнее среди российских пользователей. Устройства часто приобретаются для газовых котлов и вспомогательной отопительной техники, например, насосов, клапанов и др. Расскажем, почему данные ИБП становятся выбором многих.
| Особенности | Описание |
| Высокое качество электропитания |
В схеме ИБП применена технология двойного преобразования энергии, за счет которой достигаются высокие технические характеристики, а именно:
|
| Многоуровневая система защиты | Бесперебойники оснащены системой электронной защиты, которая способна автоматически восстанавливать работу прибора после перегрузки по выходу, короткого замыкания и перегрева. Встроенный варистор (УЗИП 3 класса), защита от сетевых аварий и автоматический электронный байпас позволяют устройствам оберегать нагрузку практически от всех проблем, возникающих в электросети. |
| Защита аккумуляторных батарей | БСпециальные технологии, примененные в ИБП, позволяют сокращать время заряда подключенных аккумуляторов и продлевать их срок службы. У каждого устройства есть возможность интеллектуального заряда аккумуляторов и термокомпенсации их заряда. Кроме того, заложенные в электронике ИБП специальные алгоритмы позволяют отключать аккумуляторы при их разряде до 85% (защита от «глубокого» разряда) и уведомлять об этом пользователя. |
| Широкий выбор аккумуляторных решений | В зависимости от модели ИБП к ним можно подключить различные аккумуляторные решения, представленные батарейными модулями или аккумуляторами, установленными в батарейных стеллажах. Также есть модели ИБП с уже встроенными аккумуляторами на 9 Ач или с отсеком для установки АБ больше емкости. В зависимости от выбранного аккумуляторного решения резервное питание нагрузки может варьироваться от нескольких минут до нескольких часов. |
| Взаимодействие с генератором | Все модели источники питания способны эффективно работать практически с любыми современными дизельными и бензиновыми генераторами. |
| Экономия электроэнергии | В каждом ИБП присутствует режим ECO, который позволяет экономить расход электроэнергии системы электропитания при качественном сетевого напряжении. |
| Удаленный контроль работы | При дополнительной установке карты мониторинга можно отслеживать работу ИБП через интернет или по локальной сети. |

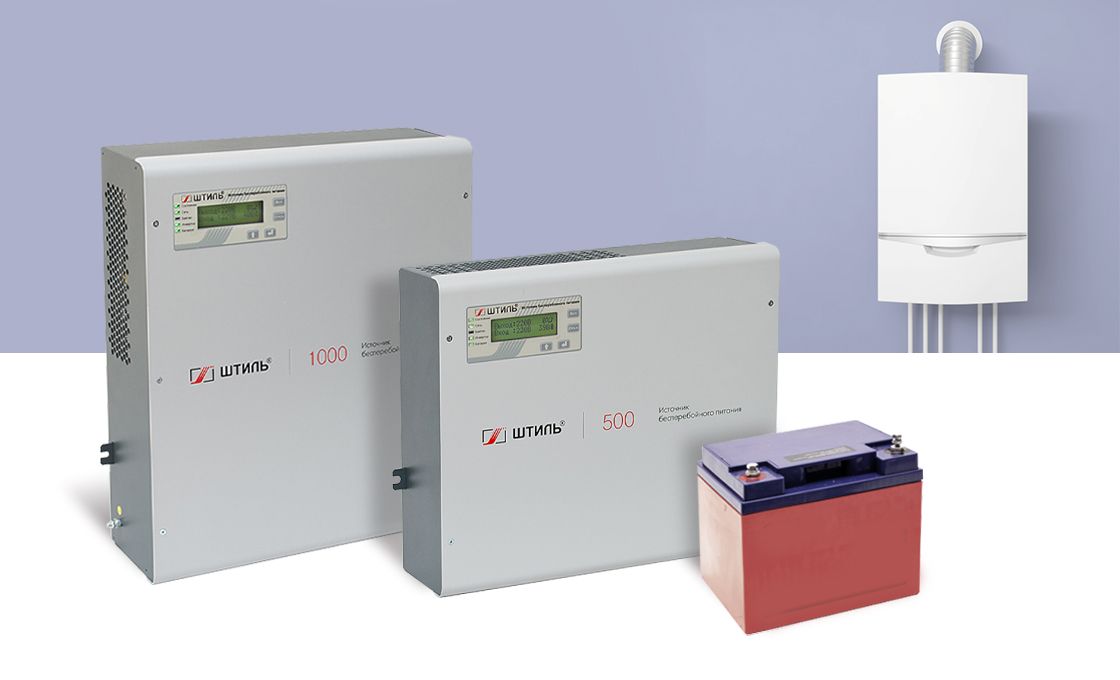

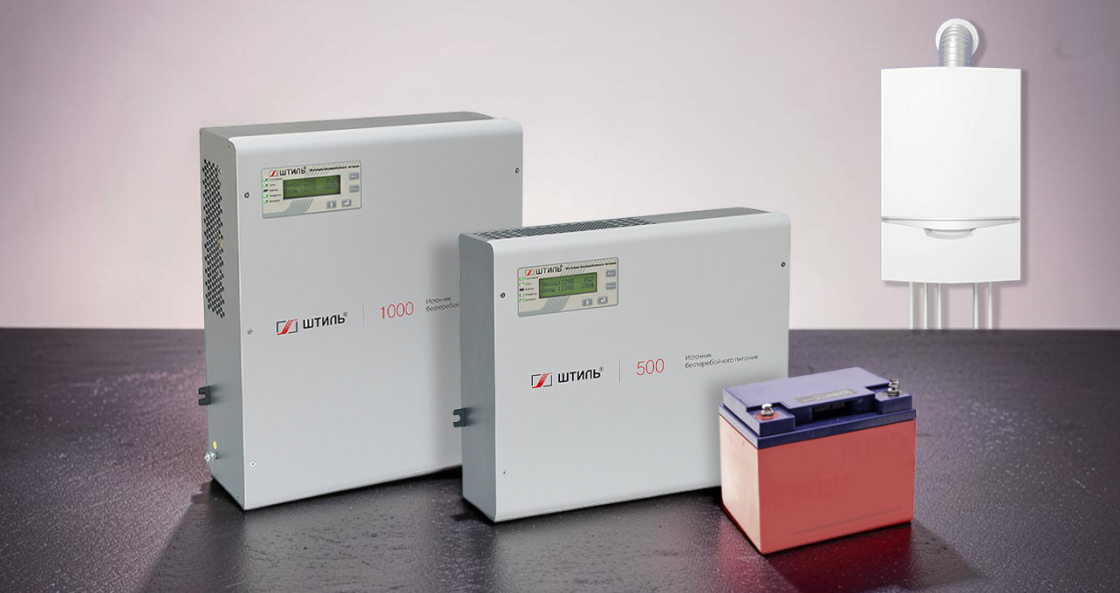

Топ-7 ИБП «Штиль» для котла
Расскажем подробно об однофазных источниках бесперебойного питания «Штиль» настенного и напольного исполнения, входящих в топ-7 бесперебойников для котла. Именно эти устройства рекомендуются многими специалистами для обеспечения резервного питания и защиты от перепадов напряжения энергозависимой отопительной системы.
Каждое рассматриваемое в рейтинге решение по сути представляет собой готовый комплект, в который входят все необходимые элементы для организации резервного электроснабжения критически важной электротехники.

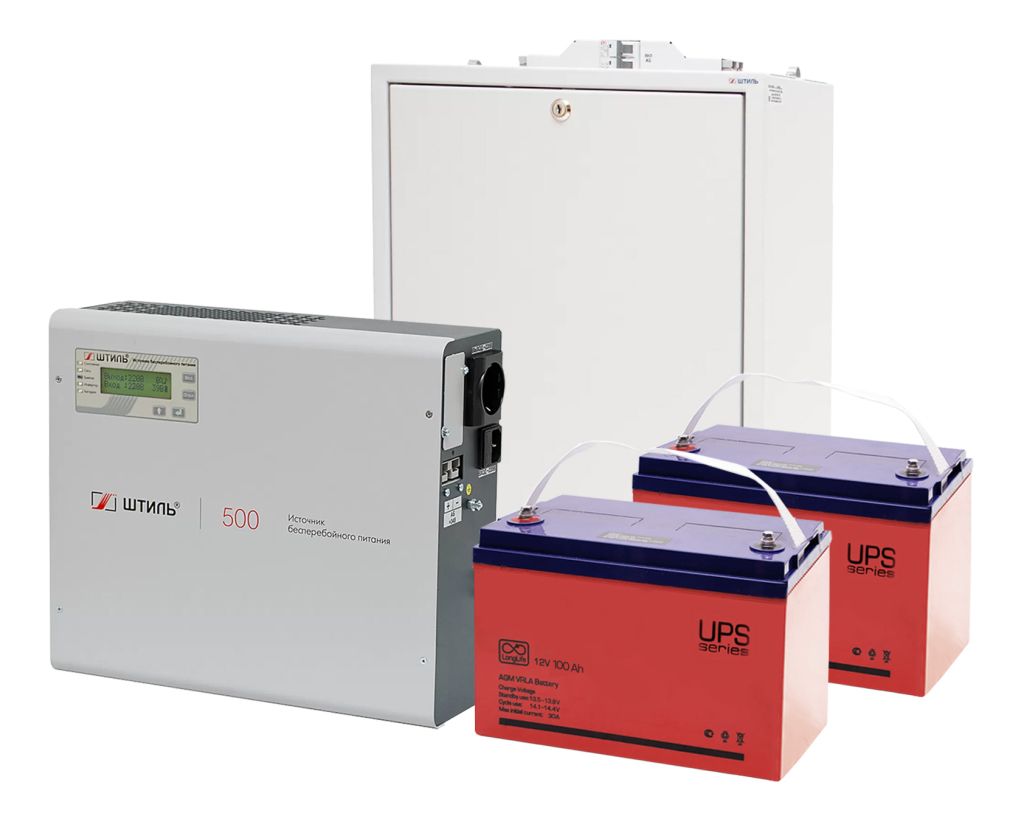

1) ИБП «Штиль» SW500L с аккумуляторами на 100 Ач
- Тип – онлайн (двойного преобразования)
- Мощность – 500 ВА /400 Вт
- Диапазон входного напряжения без перехода на АБ – 90-295 В
- Скорость переключения на АБ – 0 мс
- Точность стабилизации напряжения – ±2%
- Время автономная работы (при 60% нагрузке ИБП) – 5 ч. 40 мин
- Внешний аккумулятор – 100 Ач (2 шт.)
- Цена (ИБП, АБ и батарейный стеллаж) – 95 900 ₽
Настенный ИБП SW500L с двумя аккумуляторами на 100 Ач является самым популярным решением по обеспечению резервного питания газового котла и вспомогательного оборудования. Время автономной работы от таких аккумуляторов составляет более 5 ч. 40 мин (при 60% нагрузке ИБП).
Инженеры «Штиль» не рекомендуют подключать аккумуляторы напрямую к ИБП. Для безопасной установки и размещения двух аккумуляторов на 100 Ач лучше использовать специальный закрытый стеллаж BS-24-1W со встроенным автоматом защиты аккумуляторных батарей и всеми необходимыми кабелями для их соединения:
- батарейным кабелем TD50A-TD50A-2-2x4 для подключения стеллажа к ИБП;
- перемычками под болт М8 для соединения АБ между собой и со стеллажом.
Пользователю не придется ничего самостоятельно докупать. Все уже есть в этом готовом комплекте. Если потребуется больше времени автономной работы, то установленные в стеллаже аккумуляторы легко можно заменить на АБ емкостью до 250 Ач.
Если у подключаемых батарей болт меньше, чем М8, то для его надежной затяжки необходимо использовать шайбу от болта АБ.
Пользователям нравится удобство эксплуатации комплекта по принципу «подключил и забыл».
Отдельно многие владельцы отмечают абсолютно бесшумную роботу ИБП за счет конвекционной (безвентиляторной) системы охлаждения, компактность его корпуса и удобный ЖК-дисплей с подсветкой и огромным количеством настроек, включая значение выходного напряжения.

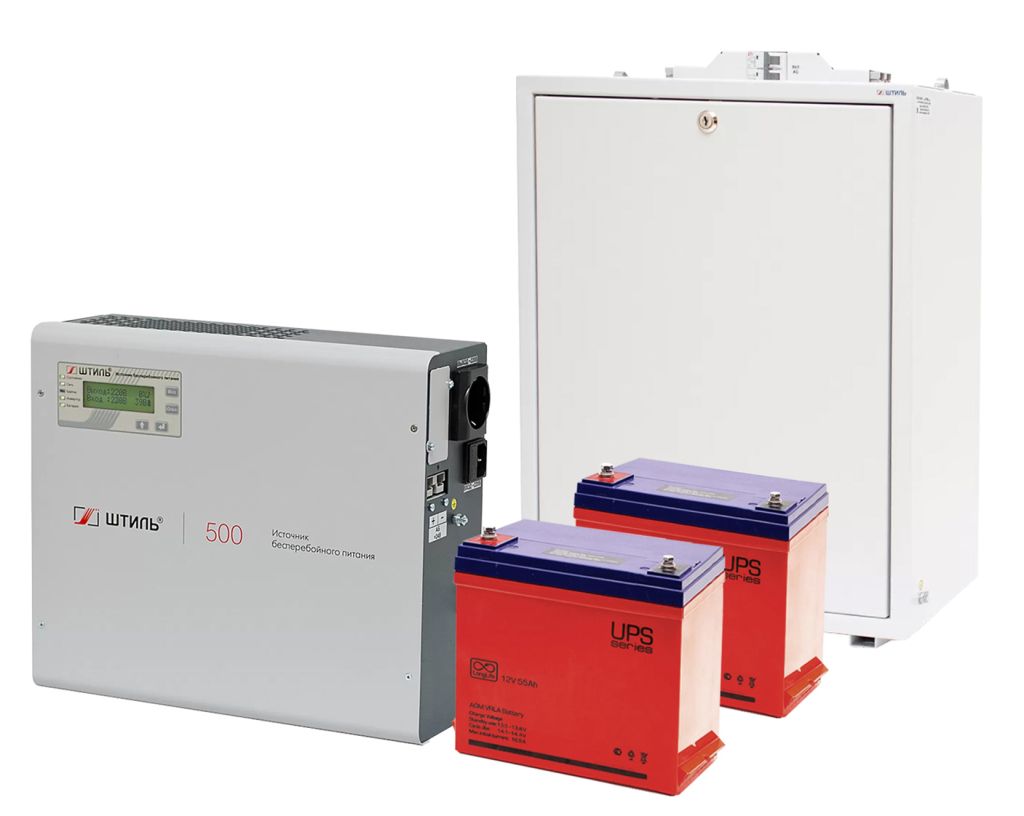

2) ИБП «Штиль» SW500L с аккумуляторами на 55 Ач
- Тип – онлайн (двойного преобразования)
- Мощность – 500 ВА /400 Вт
- Диапазон входного напряжения без перехода на АБ – 90-295 В
- Скорость переключения на АБ – 0 мс
- Точность стабилизации напряжения – ±2%
- Время автономная работы (при 60% нагрузке ИБП) – 2 ч 45 мин
- Внешний аккумулятор – 55 Ач (2 шт.)
- Цена (ИБП, АБ и батарейный стеллаж) – 69 580 ₽
Данное решение отличается от первого тем, что у него два аккумулятора меньшей емкости – на 55 Ач. За этого обеспечивается резервное питание нагрузки в течение 2 ч 45 мин (при 60% нагрузке ИБП).
Размещать подключенные к ИБП аккумуляторы также рекомендуется в закрытом стеллаже BS-24-1W. В комплекте его поставки присутствуют все необходимые соединительные кабели.

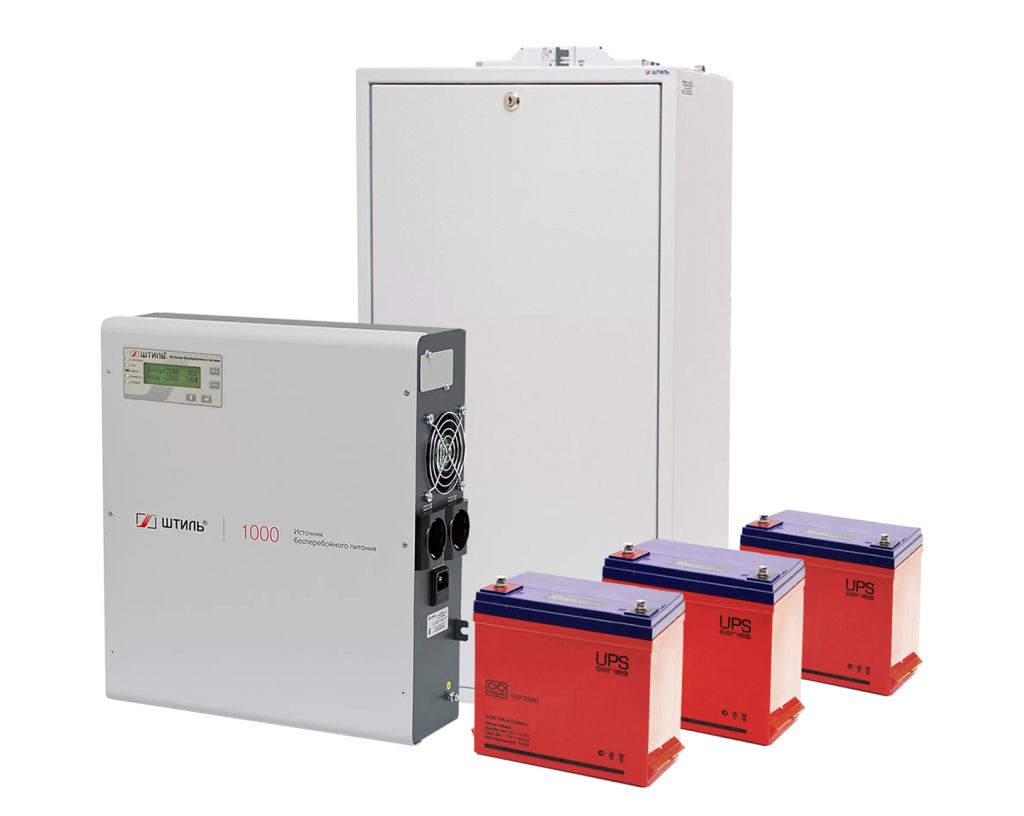

3) ИБП «Штиль» SW1000L с аккумуляторами на 100 Ач
- Тип – онлайн (двойного преобразования)
- Мощность – 1000 ВА /900 Вт
- Диапазон входного напряжения без перехода на АБ – 90-295 В
- Скорость переключения на АБ – 0 мс
- Точность стабилизации напряжения – ±2%
- Время автономная работы (при 60% нагрузке ИБП) – 3 ч. 50 мин
- Внешний аккумулятор – 100 Ач (3 шт.)
- Цена (ИБП, АБ и батарейный стеллаж) – 132 040 ₽
Источник бесперебойного питания SW1000L настенного исполнения с тремя аккумуляторами на 100 Ач подойдет для большой группы отопительного оборудования, например, котла и нескольких циркуляционных насосов или котла, циркуляционных насосов, газовых датчиков и электроклапанов. Время автономной работы от аккумуляторов на 100 Ач составит 3 ч. 50 мин (при 60% нагрузке ИБП).
При монтаже данного решения также не рекомендуется подключать аккумуляторы напрямую к источнику питания. Для их безопасной установки используется стеллаж BS-36-1W со встроенным автоматом защиты АБ и всеми необходимыми соединительными кабелями, а именно:
- батарейным кабелем TD50A-TD50A-2-2x6 для подключения стеллажа к ИБП;
- перемычками под болт М8 для соединения АБ между собой и со стеллажом.
Пользователи отмечают качественную сборку и надежность всех компонентов, которые входят в комплект.
Что касается самого ИБП, то, по мнению многих владельцев, модель является одной из лучших на рынке в своем классе. Полезным функционалом ими были названы:
- автоматический перезапуск для восстановления после аварий;
- «холодный» старт (когда в электросети нет напряжения);
- информативный ЖК-дисплей с понятной настройкой;
- ЭКО-режим для экономии расхода электричества;
- малошумная система охлаждения (скорость вращения вентилятора системы охлаждения регулируемая. При низкой нагрузке его почти не слышно).
Кроме полезного функционала, пользователям понравился настенный способ установки. Устройство не мешается под ногами и не требует монтажа дополнительных специальных полок для его установки.

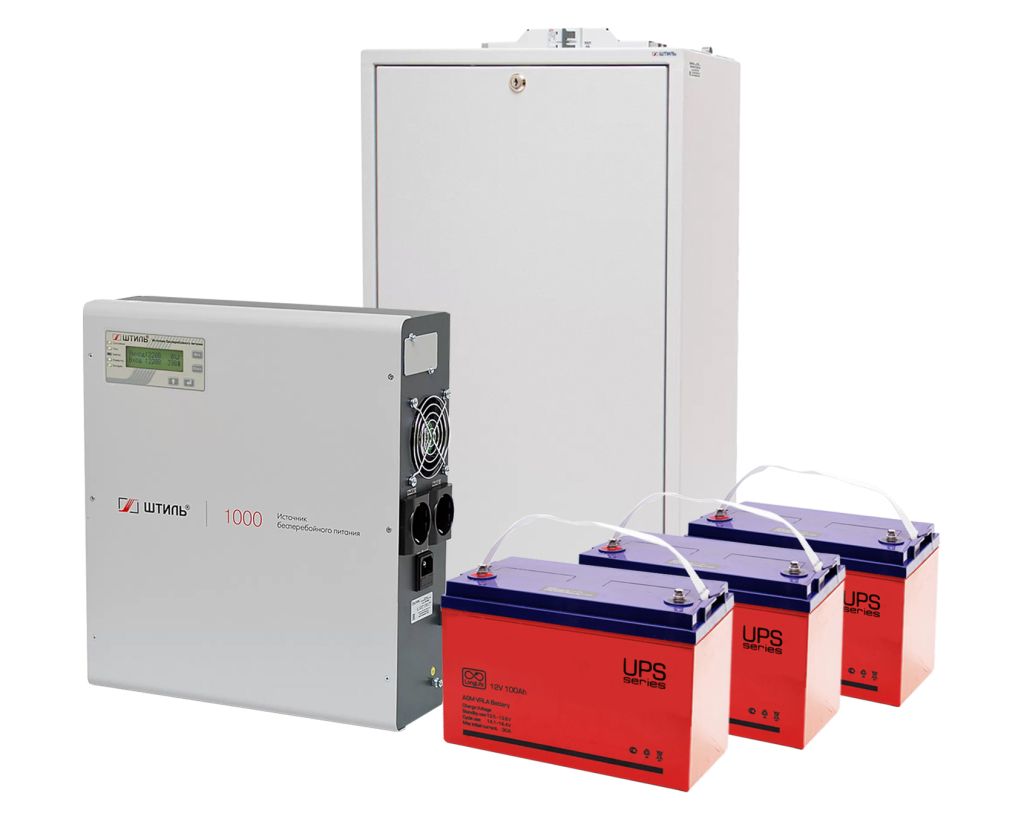

4) ИБП «Штиль» SW1000L с аккумуляторами на 55 Ач
- Тип – онлайн (двойного преобразования)
- Мощность – 1000 ВА /900 Вт
- Диапазон входного напряжения без перехода на АБ – 90-295 В
- Скорость переключения на АБ – 0 мс
- Точность стабилизации напряжения – ±2%
- Время автономная работы (при 60% нагрузке ИБП) – до 1 ч 50 мин
- Внешний аккумулятор – 55 Ач (3 шт.)
- Цена (ИБП, АБ и батарейный стеллаж) – 92 560 ₽
В этом решении используется ИБП SW1000L с тремя аккумуляторами на 55 Ач, которые обеспечивают автономную работу газового котла и дополнительного оборудования в течение 1 ч 50 мин (при 60% нагрузке ИБП).
Комплект также включает закрытый стеллаж BS-36-1W со всеми необходимыми проводами для подключения. Допускается замена АБ для увеличения времени автономной работы.

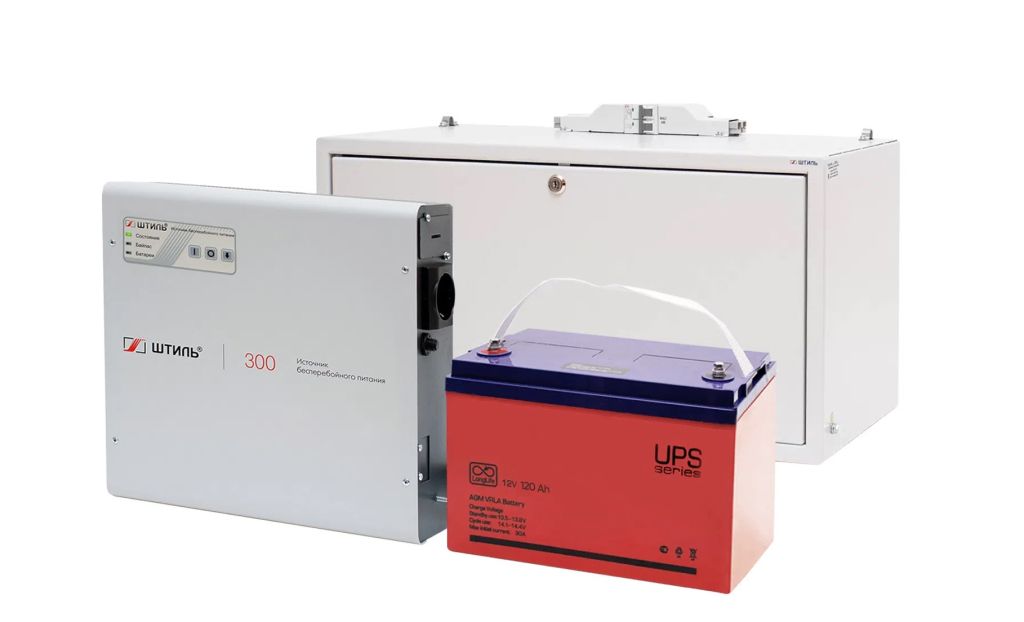

5) ИБП «Штиль» SW300L с аккумулятором на 120 Ач
- Тип – онлайн (двойного преобразования)
- Мощность – 300 ВА /225 Вт
- Диапазон входного напряжения без перехода на АБ – 90-295 В
- Скорость переключения на АБ – 0 мс
- Точность стабилизации напряжения – ±2%
- Время автономная работы (при 60% нагрузке ИБП) – до 7 ч 40 мин
- Внешний аккумулятор – 120 Ач (1 шт.)
- Цена (ИБП, АБ и батарейный стеллаж) – 59 486 ₽
Настенный бесперебойник SW300L с аккумулятором на 120 Ач является оптимальным решением по обеспечению резервного электропитания одного газового котла (например, с потребляемой мощностью 130 Вт) на 7 ч 40 мин (при 60% нагрузке ИБП).
Для безопасного размещения АБ рекомендуется использовать батарейный стеллаж BS-12-2W, который уже имеет все соединительные кабели:
- батарейный кабель TD50A-TD50A-2-2x4;
- перемычки под болт М8 для соединения АБ между собой и со стеллажом.
Пользователи отмечают высокую надежность данного комплекта, а также его корректную работу с бензиновым генератором.
ИБП работает абсолютно бесшумно, имеет компактный корпус для настенного крепления, позволяющий экономить место в котельной, и информативную светодиодную индикацию, которой вполне достаточно для контроля состояния системы.
По мнению некоторых владельцев, модель SW300L с аккумулятором на 120 Ач является обязательным устройством для тех, кто проживает в загородном доме и имеет газовый котел.

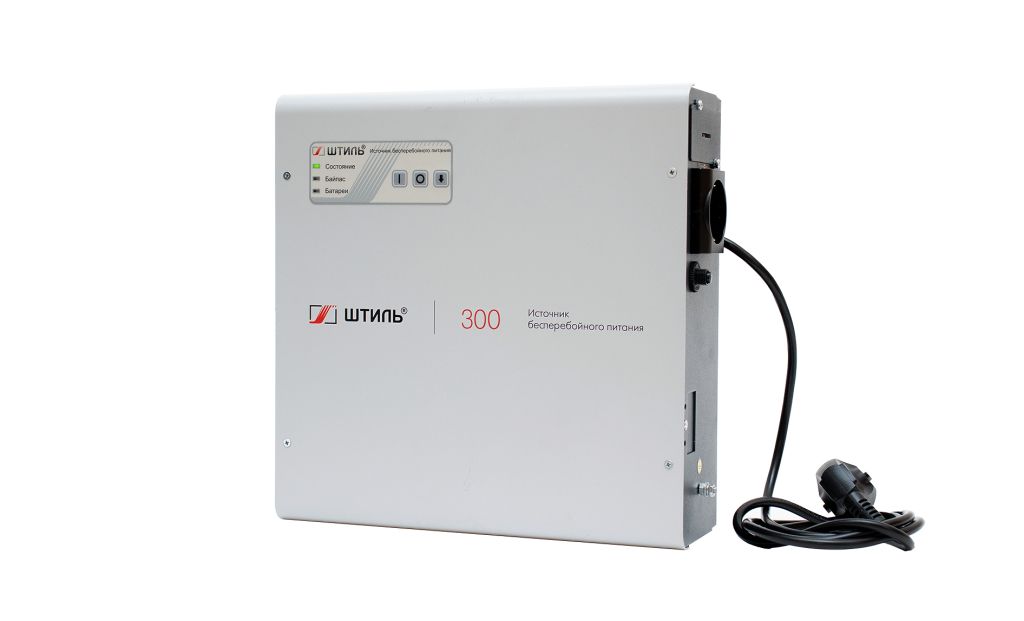

6) ИБП «Штиль» SW300SL со встроенным аккумулятором 9 Ач
- Тип – онлайн (двойного преобразования)
- Мощность – 300 ВА /225 Вт
- Диапазон входного напряжения без перехода на АБ – 90-295 В
- Скорость переключения на АБ – 0 мс
- Точность стабилизации напряжения – ±2%
- Время автономная работы (при 60% нагрузке ИБП) – 18 мин
- Встроенный аккумулятор – 9 Ач (1 шт.)
- Цена – 22 580 ₽
Источник бесперебойного питания SW300SL со встроенным аккумулятором 9 Ач – это решение для обеспечения резервного питания газового котла на небольшое время автономии – до 18 мин (при 60% нагрузке ИБП). Этого вполне достаточно, чтобы своевременно и корректно отключить нагрузку или перевести её питание на работу от генератора.
ИБП не требует каки-либо дополнительных проводов и устройств. Для запуска в работу потребуется подключить источник питания в сеть. Для нагрузки на его корпусе предусмотрена розетка.
У ИБП есть разъем TD50A для подключения внешних аккумуляторов. Однако из-за того, что его встроенное зарядное устройство имеет ток 1 А, максимальная ёмкость подключаемых АБ ограничивается 18 Ач (две группы по 9 Ач). Так как их заряд будет выполняться более суток, то решение с внешними аккумуляторами не подойдет, если в сети случаются частые отключения электричества (несколько раз в день).
По мнению пользователей, бесперебойник обладает следующими полезными качествами:
- бесшумной работой;
- компактным и прочным металлическим корпусом;
- удобным и простым подключением;
- защитой от «глубокого» разряда АБ;
- защитой от перегрузки, перегрева, короткого замыкания и других проблем в электросети;
- простой и понятной индикацией.

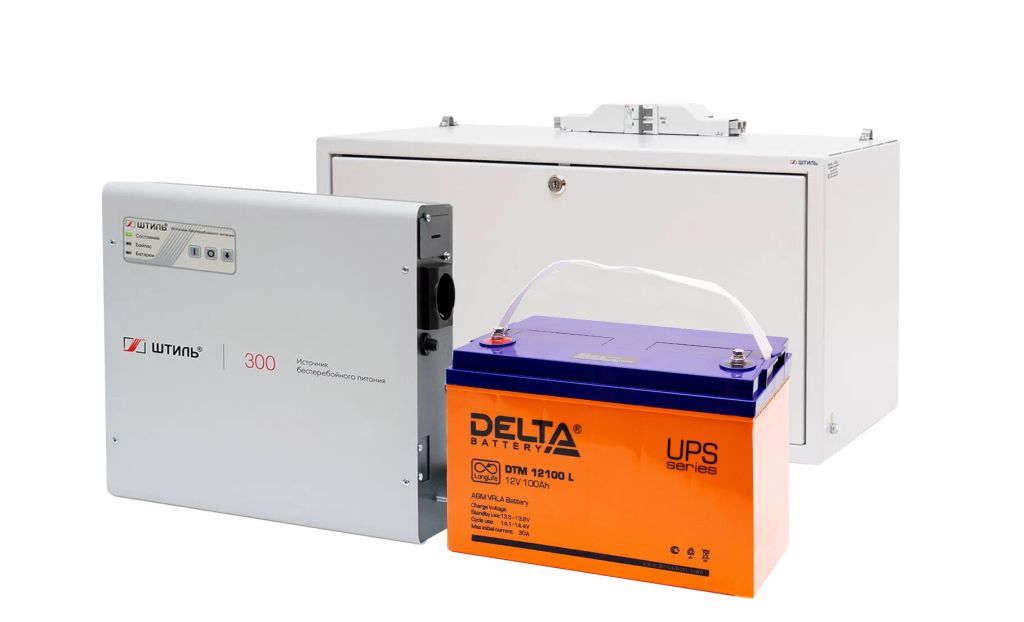

7) ИБП «Штиль» SW300L с аккумулятором на 100 Ач
- Тип – онлайн (двойного преобразования)
- Мощность – 300 ВА /225 Вт
- Диапазон входного напряжения без перехода на АБ – 90-295 В
- Скорость переключения на АБ – 0 мс
- Точность стабилизации напряжения – ±2%
- Время автономная работы (при 60% нагрузке ИБП) – 5 ч 40 мин
- Встроенный аккумулятор – 100 Ач (1 шт.)
- Цена (ИБП и АБ) – 52 808 ₽
Завершает рейтинг модель ИБП SW300L с аккумулятором на 100 Ач в стеллаже BS-12-1W. С аккумулятором 100 Ач будет обеспечено резервное электропитание одного газового котла на весьма длительное время – до 5 ч 40 мин (при 60% нагрузке ИБП).
Для установки АБ не потребуется никаких дополнительных кабелей. Все включено в комплект поставки устройства.
ИБП не займет много места в котельной и не потребует каки-либо дополнительных креплений и крепежных элементов.
Пользователи отмечают в ИБП:
- удачный минималистичный дизайн;
- компактность;
- оптимальную мощность для питания котла с небольшой потребляемой мощностью;
- встроенный варистор;
- надежную систему электронной защиты от сетевых проблем.
Сравнительная таблица самых популярных моделей ИБП для котла
Сравнить основные характеристики бесперебойников от бренда «Штиль» для котла можно в таблице ниже.
| Наименование |
Мощность, ВА/Вт |
Состав | Время автономной работы (при 60% нагрузке) | Примеры нагрузки | Цена |
|
ИБП SW500L с АБ на 100 Ач |
500/400 |
• ИБП SW500L • АБ 100 Ач (2 шт.) • Батарейный стеллаж BS-24-1W • Соединительные кабели |
5 ч. 40 мин | Газовые котлы и вспомогательное оборудование суммарной потребляемой мощностью в среднем 300 Вт | 95 900 ₽ |
|
ИБП SW500L с АБ на 55 Ач |
• ИБП SW500L • АБ 55 Ач (2 шт.) • Батарейный стеллаж BS-24-1W • Соединительные кабели |
2 ч 45 мин | 69 580 ₽ | ||
|
ИБП SW1000L с АБ на 100 Ач |
1000/900 |
• ИБП SW1000L • АБ 100 Ач (3 шт.) • Батарейный стеллаж BS-36-1W • Соединительные кабели |
3 ч. 50 мин | Газовые котлы и вспомогательное оборудование суммарной потребляемой мощностью в среднем 600 Вт | 132 040 ₽ |
|
ИБП SW1000L с АБ на 55 Ач |
• ИБП SW1000L • АБ 55 Ач (3 шт.) • Батарейный стеллаж BS-36-1W • Соединительные кабели |
1 ч 50 мин | 92 560 ₽ | ||
|
ИБП SW300L с АБ на 120 Ач |
300/225 |
• ИБП SW300L • АБ 120 Ач (1 шт.) • Батарейный стеллаж BS-12-2W • Соединительные кабели |
7 ч 40 мин | Газовые котлы и вспомогательное оборудование суммарной потребляемой мощностью в среднем 180 Вт | 59 486 ₽ |
|
ИБП SW300SL со встроенным АБ 9 Ач |
• ИБП SW300SL | 18 мин | 22 580 ₽ | ||
|
ИБП SW300L с АБ на 100 Ач |
• ИБП ST300L • АБ 100 Ач (1 шт.) • Батарейный стеллаж BS-12-1W • Соединительные кабели |
5 ч 40 мин | 52 808 ₽ |
Обзор настенных ИБП «Штиль» мощностью 300, 500 и 1000 ВА
Советы специалистов «Штиль» по подбору ИБП для котла
Для правильного подбора оборудования важно учитывать несколько рекомендаций, пренебрежение которыми может привести к ошибке в выборе подходящего устройства и созданию неэффективной системы бесперебойного электроснабжения.
1. При подборе источника питания по выходной мощности обязательно учитываются пусковые токи подключаемых циркуляционных насосов и вентилятора, если он входит в состав котла. Пусковые токи данных компонентов можно компенсировать путем запаса мощности ИБП примерно в 30%. Более точно подобрать модель ИБП по выходной мощности можно, суммировав максимальную потребляемую мощность всего подключаемого оборудования, учитывающую пусковые токи приборов. Как правило, информация о потребляемой мощности указывается в паспорте изделий. Если ее найти не удается, то необходимо придерживаться следующих значений:
| Тип оборудования | Номинальная мощность, Вт | Во сколько раз пусковая мощность больше номинальной |
| Вентилятор | 40-60 | В 2 раза |
| Циркуляционный насос | 40-60 | В 3 раза |
Как правильно учесть пусковой ток? Если газовый котел имеет номинальную потребляемую мощность 150 Вт, то из этого значения его встроенный насос (если он есть) будет потреблять до 40-60 Вт. В пике мощность насоса может увеличиваться до 120-180 Вт.
2. При подборе аккумуляторных батарей необходимо учитывать только номинальную потребляемую мощность оборудования, так как, например, насос будет работать в пике лишь небольшое время, которое практически не повлияет на время резервного питания.
Где купить лучшие ИБП «Штиль» для котла?
Купить ИБП «Штиль» для котла можно в нашем официальном интернет-магазине производителя «Штиль». В нем представлен широкий модельный ряд устройств, а именно:
- настенные модели мощностью 300-1000 ВА;
- напольные модели мощностью 300-3000 ВА;
- готовые комплекты с настенными ИБП мощностью 300-1000 ВА.
В зависимости от аккумуляторного решения источники питания способы обеспечить газовый котел и вспомогательное оборудование автономной работой от нескольких минут до нескольких часов.
