Скрытая электропроводка и причины ее поломки
Скрытая электропроводка предполагает прокладку силовых кабелей и других элементов электросистемы несколькими вариантами, например, в гофрированных трубах под штукатуркой или в штробах внутри стен и полов, в трубах над навесным потолком, а также внутри других строительных конструкций: гипсокартонных и деревянных перекрытий или пластиковых стеновых панелей.
Несмотря на то, что скрытая проводка изолирована и максимально защищена от механических воздействий, поломка такой электросети не является редкостью: её итог – разрыв цепи или короткое замыкание. Рассмотрим основные причины, из-за которых это часто происходит.
| Причина | Краткое описание |
| Механические повреждения | Например, во время сверления стены для установки кронштейна для телевизора повреждается фазный или нулевой провод, который проходит внутри заштукатуренной штробы. Чтобы этого не произошло пользователю важно знать трассировку скрытой проводки, то есть все те места, где в его квартире проходят силовые кабели. |
|---|---|
| Перегрузка сети |
Помимо механических воздействий, разрыв цепи может произойти из-за токовой перегрузки, возникающей при неисправной защите, включении неисправных электроприборов или неравномерном распределении нагрузки. Например, подключение к одной розетке множества электроприборов приводит к перегрузке сети и чрезмерному нагреву кабеля, особенно в местах соединений, что ускоряет износ его изоляции (она рассыхается) и приводит к короткому замыканию.
Обратите внимание!
Если сечение провода и номинал защитного автомата выбраны верно, то повреждение проводки от короткого замыкания или перегрузки маловероятно. О том, как правильно выбрать кабель для электропроводки, можно прочитать нашу статью «Выбор кабеля для электропроводки в доме». |
| Некачественный монтаж |
Неправильно подобранные автоматические выключатели или сечение проводов, несоответствующая затяжка их винтовых соединений, ошибочная схема подключения – все эти ошибки также могут привести к поломке домашней электросети. |
| Старение проводов | Все силовые провода, особенно алюминиевые, подвержены процессу старения: из-за коррозии или окисления их жилы со временем становятся шероховатыми, а изоляция – хрупкой. Кроме того, в местах изгибов провода под действием силы тока могут появится изломы. |
На неполадку электропроводки будет указывать частичное прекращение подачи электрического тока: отсутствие напряжения в розетке или неработающее в помещении освещение.
Если пропадание электрического тока в квартире сопровождается задымлением и характерным запахом, а автоматический выключатель не сработал, во избежание пожара необходимо незамедлительно отключить вводной автомат в электрощите.
Выявление причины неисправности проводки и её устранение
Ремонт скрытой электропроводки в квартире возможно выполнить своими силами, это не создаст больших сложностей. Самое главное, соблюдать принципы безопасности, иметь инструменты и последовательно выполнять необходимые действия.
Механическое повреждение кабеля
Если поломка кабеля произошла вследствие механического воздействия, например, во время сверления стены, то проблема ясна: пробит провод и, соответственно, необходимо выполнить ремонт поврежденного участка.
Прежде чем выполнять основные работы, в электрощите потребуется отключить автоматический выключатель группы, в которой перебит кабель.
Некоторые специалисты советуют полностью заменять поврежденный отрезок провода от распределительной коробки до розетки или выключателя во избежание дополнительных соединений. Однако в некоторых случаях это сделать невозможно из-за сложности демонтажа.
Если поврежденный провод находится в стене из гипсокартона, вагонки, фанеры или пластиковых панелей, то можно использовать несколько вариантов его ремонта в зависимости от особенностей электропроводки:
- вскрыть всю перегородку в месте обрыва и произвести соединение поврежденного провода;
- выпилить в месте повреждения провода специальное отверстие для установки распределительной коробки и соединения в ней поврежденного провода;
- подсоединить к повреждённому кабелю новый и попробовать протащить его внутрь стены, вытаскивая оттуда старый (данный вариант потребует отсоединения поврежденного участка кабеля от других элементов электросети и подойдет, если кабель не имеет большой длины и проложен в гофрированной трубе, иначе его протаскивание может быть невозможно).

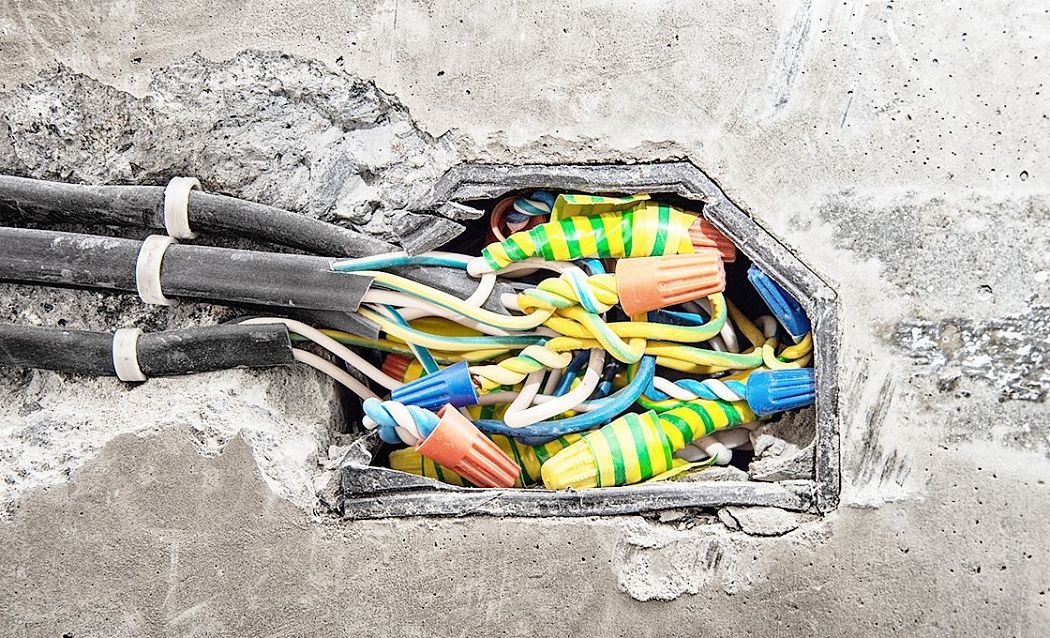

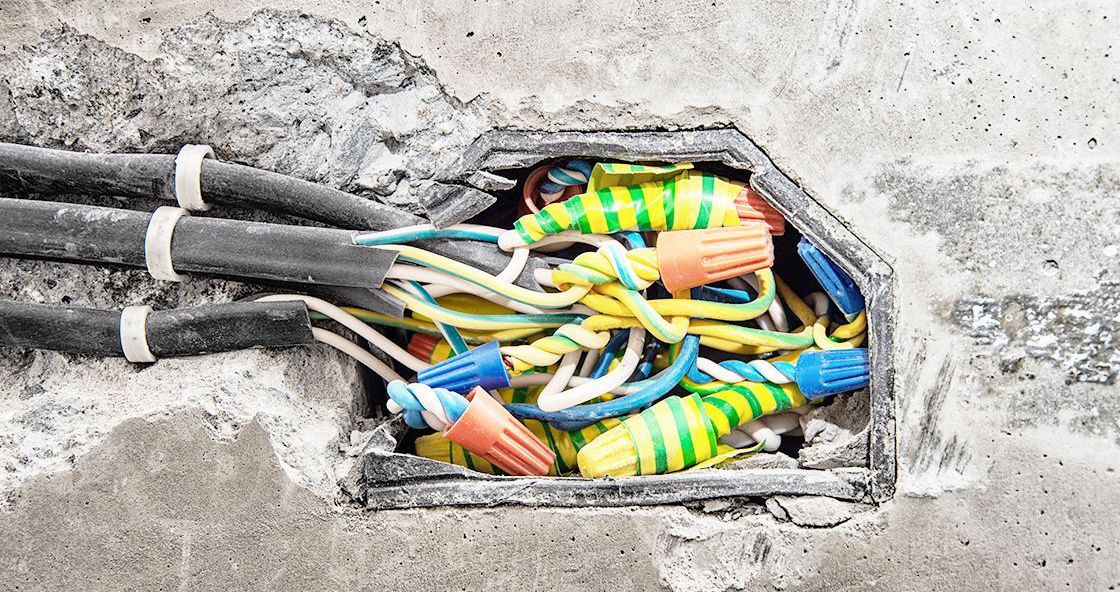

Чтобы выполнить ремонт кабеля внутри бетонных и кирпичных стен, необходимо сначала аккуратно очистить штукатурку в штробе, где он был поврежден. Как правило, для этого используются зубило, стамеска и молоток. Очистка штробы выполняется примерно на 15 см в каждую сторону от места поломки. Затем разрыв кабеля зачищается и подготавливается. В стене высверливается отверстие для установки распределительной коробки, в которой кабель соединяется с помощью, например, коннекторов. Место соединения обязательно изолируется.
Распределительная коробка необходима для того, чтобы изолировать место соединения проводов от горючих материалов стены и исключить опасность возгорания.
Повреждение кабеля немеханического характера
Если обрыв цепи или короткое замыкание произошло без механического вмешательства, то сначала необходимо определить участок и конкретное место проводки, на которой произошла поломка. В большинстве случаев проблема возникает в местах соединения проводов или в местах их подключения к розеткам, выключателям или в самом электрощите.
Для поиска неисправного участка необходимо временно отключить электричество на линии, где произошла поломка, затем открыть все контакты, чтобы их можно было легко протестировать на присутствие фазы. В этом поможет обычная индикаторная отвертка.
Проверка состояния всех элементов поврежденной линии выполняется при включенном автомате группы, начиная от его контактов и заканчивая контактами в распределительных коробках, розетках и светильниках. Если на одном из элементов фаза будет отсутствовать, значит поврежденный участок находится между ним и предыдущей частью цепи, ведущей к электрощиту.
Если проблема в самом контакте или элементе электропроводки, то его нужно заменить.
Если же с ними все в порядке, то разрыв цепи произошел где-то посередине провода, значит потребуется определить место его разрыва в стене. Для этого также можно использовать индикаторную отвертку. Она подойдет, если провод залегает неглубоко, например, под небольшим слоем штукатурки.
При более глубоком расположении проводов в стене потребуется специальный прибор, который имеет название тестер-трассоискатель. Стоит он немного дороже индикаторной отвертки, зато более эффективный: перемещая его по линии скрытой проводки, можно легко определить место обрыва провода с максимальной точностью. Кроме того, если пользователь не переставляет, где в стене проходит кабель, то данный прибор поможет и в этом.
Когда место поломки найдено, потребуется выполнить все те же действия, которые были описаны выше при механическом повреждении кабеля.
Если с фазным проводом все в порядке на всей поврежденной линии, значит поломка произошла с нулевым проводником. Чтобы проверить его работу потребуется отключить от неработающей линии электропроводки всю нагрузку, а затем в автоматическом выключателе группы поменять местами выход фазного и нулевого провода. Далее потребуется выполнить проверку всех элементов цепи. При нахождении разрыва у нулевого провода используется такой же алгоритм его устранения.
Такую процедуру можно провести, только если полностью обесточить все приборы на объекте (выключить их из розеток) и подавать питание только на неисправную линию, так как в цепях домашней сети может быть фазозависимое оборудование (где нулевой проводник завязан с заземлением, поэтому из-за такой перестановки вместо нуля появится фаза), и поменяв местами фазу и нейтраль может произойти КЗ.
Также есть метод «прозвонки» цепи. При отключенном напряжении сети мультиметр в режиме измерения сопротивления/короткого замыкания с звуковой индикацией подключается с одной стороны к жиле в месте контакта, например, к выключателю/розетке, с другой стороны к этой же жиле в распределительной коробке. Если звуковая индикация есть, а сопротивление тестера – 0, то жила цела. Однако, такой способ, не поможет определить точное место обрыва кабеля в стене.
В электросетях могут возникать скачки и просадки напряжения. Чтобы защитить проводку и подключенное электрооборудование от этих опасностей, необходимо установить стабилизатор напряжения.
О том, как правильно подобрать устройство для квартиры, можно узнать в нашей статье.
