Что такое байпас стабилизатора напряжения?

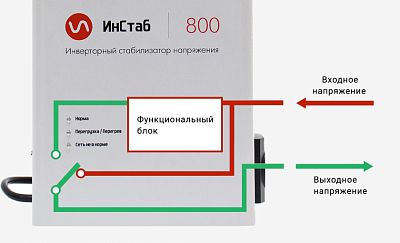

Байпас (англ. bypass – обход) – это функция стабилизатора напряжения, позволяющая подать питание на нагрузку напрямую от входной сети в обход основной схемы стабилизации. Байпас может быть автоматическим или ручным, назначение и алгоритм этих режимов различаются.

Рассмотрим, какую роль выполняет байпас в стабилизаторе напряжения.

Автоматический и ручной байпас: в чём разница?

Байпас может включаться автоматически при перегрузке, перегреве или неисправности одного из узлов стабилизатора, а также вручную с помощью переключателя или тумблера.

Ручной байпас используют для принудительного перевода нагрузки на сеть, например при диагностике, техническом осмотре или необходимости временно вывести схему стабилизации из работы. Порядок сервисного обслуживания самого устройства определяется его руководством по эксплуатации.

Параметр Автоматический байпас Ручной байпас
Как включается

автоматически по алгоритму устройства

вручную пользователем

Когда используется

при перегрузке, перегреве или внутренней неисправности, если это предусмотрено конструкцией стабилизатора

когда пользователю необходимо принудительно перевести нагрузку на сеть в обход схемы стабилизации

Стабилизируется ли напряжение

нет

нет

Контролируется ли входное напряжение

зависит от алгоритма конкретной модели

зависит от конструкции устройства; у ИнСтаб «Штиль» в ручном байпасе защита от повышенного и пониженного напряжения отсутствует

Возврат к стабилизации

автоматически после устранения причины, если это предусмотрено алгоритмом

выполняется пользователем

Важно: при переходе в режим байпаса основная схема стабилизации исключается из цепи, поэтому нагрузка получает питание непосредственно от входной сети. Стабилизатор в этот момент не корректирует величину напряжения. При автоматическом байпасе условия подачи напряжения на нагрузку определяются алгоритмом конкретной модели. При ручном байпасе стабилизация отсутствует до тех пор, пока пользователь не вернёт устройство в основной режим. Байпас также не обеспечивает автономное питание: при полном исчезновении напряжения во входной сети питание нагрузки прекращается.

Переключатель байпаса на корпусе стабилизатора в основном размещается:

  • на передней панели устройства;
  • на тыльной стороне;
  • на верхней или боковой панели.

Важная особенность данной функции заключается в том, что отключать и включать байпас в релейных и электромеханических устройствах можно только в случае нахождения выключателя стабилизатора в позиции «отключено».

Чем байпас отличается от режима ECO?

Байпас и режим ECO могут быть похожи тем, что в обоих случаях нагрузка получает питание напрямую от электросети, минуя основную схему стабилизации. Однако назначение этих режимов и алгоритм их работы различаются. Режим ECO используется для повышения эффективности при нормальных параметрах сети, а байпас – для обхода основной схемы стабилизатора в предусмотренных устройством ситуациях.

Режим ECO предусмотрен не во всех стабилизаторах; его наличие и алгоритм работы зависят от конкретной модели.

Параметр Байпас ECO
Основная задача

обойти основную схему стабилизации

снизить потери энергии при нормальном напряжении сети

Как питается нагрузка

напрямую от сети

напрямую от сети, пока её параметры находятся в заданных пределах

Стабилизация

не выполняется

не выполняется, пока устройство находится в ECO

Контроль сети

зависит от алгоритма байпаса

выполняется постоянно

При отклонении напряжения

зависит от алгоритма байпаса

устройство автоматически переходит к стабилизации

Основной сценарий

аварийный автоматический переход либо принудительный ручной обход

штатная экономичная работа при стабильной сети

Главное отличие ECO в том, что это контролируемый рабочий режим: при выходе напряжения за заданные пределы стабилизатор автоматически возвращается к основному режиму стабилизации. В ручном байпасе, например в моделях «Штиль» ИнСтаб, питание идёт напрямую при любом качестве входной сети.

Нужен ли байпас или им можно пренебречь?

При выборе стабилизатора часто возникает вопрос: нужна ли функция байпаса? В обычном режиме она используется нечасто, однако в ряде ситуаций возможность перевести нагрузку на сеть в обход схемы стабилизации оказывается полезной:

  • при необходимости временно подключить нагрузку, мощность которой превышает выходную мощность стабилизатора, если такой режим и ток байпасной цепи допускаются характеристиками конкретной модели;
  • при подключении потребителей электроэнергии с большой пульсацией потребляемого тока (например, сварочного оборудования трансформаторного типа);
  • при необходимости проведения профилактического обслуживания стабилизатора без обесточивания нагрузки;
  • при неполадках в электронной схеме стабилизатора.

Когда ручной байпас лучше не использовать?

Ручной байпас не стоит использовать как постоянную замену стабилизации, если качество напряжения в сети нестабильно. В этом режиме подключённая техника получает сетевое напряжение без коррекции.

Особенно нежелательна длительная работа в ручном байпасе при регулярных просадках, повышенном напряжении и частых скачках сети, а также при питании оборудования, чувствительного к качеству электроснабжения.

Если же стабилизатор часто сам переходит на автоматический байпас, следует выяснить причину: для «Штиля» ИнСтаб такой переход может происходить при перегрузке, перегреве или неисправности внутренних узлов.

В релейных и электромеханических стабилизаторах выполнять переключение в режим байпаса следует только при отключенной нагрузке, то есть при соответствующем положении автоматического выключателя.

Комментарий эксперта

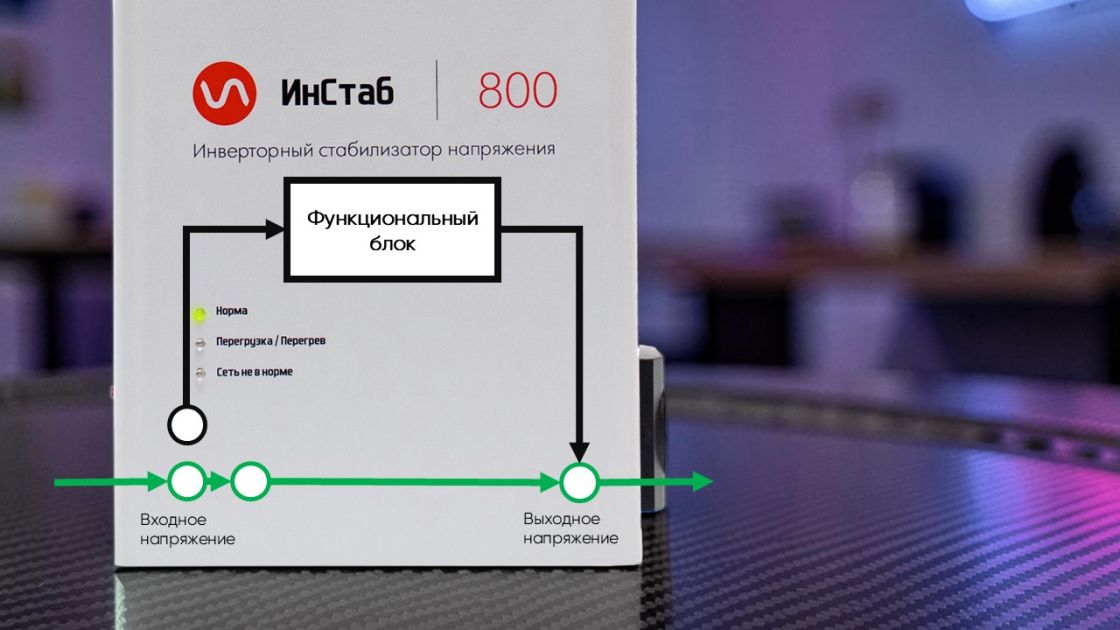

Байпас инверторного стабилизатора – это резервная линия, которая проходит параллельно основной, выполняющей корректировку напряжения. По цепи байпаса ток без изменений проходит транзитом на нагрузку, и стабилизация не выполняется.

У инверторных стабилизаторов напряжения, как и у онлайн ИБП, бывает два типа байпаса – автоматический и технический (ручной). Автоматический байпас позволяет сохранить питание нагрузки при перегрузке, перегреве или неисправности стабилизатора, если параметры входной сети находятся в допустимом для байпаса диапазоне. Перевод питания на сеть выполняется безразрывно. При этом внутренний блок управления стабилизатора не бросает на произвол подключенную технику, а непрерывно отслеживает состояние сети. Если входное напряжение примет критическое для нагрузки значение, выход обесточится, не пропустив опасный вольтаж. После устранения проблемы устройство автоматически и безразрывно возвращается на основную линию со стабилизацией.

Технический байпас обладает другой функцией. Питание нагрузки переводится на резервную линию принудительно и вручную только в тот момент, когда это требуется пользователю, например, для выполнения технического осмотра. При этом перевод происходит при любом качестве входной сети, защита от повышенного и пониженного входного напряжения отсутствует, а состояние сети прибором не отслеживается. Поэтому ответственность за воздействие сетевых колебаний на подключённую технику несёт пользователь.

Андрей Новиков,

Ведущий инженер ГК «Штиль»

Инверторные стабилизаторы «Штиль» с байпасом

Обзор инверторных стабилизаторов напряжения с байпасом

Ознакомиться подробнее с модельным рядом инверторных стабилизаторов можно, перейдя по ссылке:
Инверторные стабилизаторы напряжения «Штиль».


1. Что такое байпас в стабилизаторе напряжения?
Байпас – это обходная цепь или режим, при котором питание нагрузки поступает непосредственно от входной сети в обход основной схемы стабилизации.
2. Выполняется ли стабилизация напряжения в режиме байпаса?
Нет. При работе через байпас стабилизатор не корректирует величину напряжения, а нагрузка получает сетевое напряжение напрямую.
3. Чем автоматический байпас отличается от ручного?
Автоматический включается самостоятельно при предусмотренных производителем аварийных режимах. Ручной байпас активирует пользователь, когда требуется принудительно перевести нагрузку на сеть в обход стабилизации.
4. Почему стабилизатор сам переходит на байпас?
Для инверторных стабилизаторов «Штиль» причиной может быть перегрузка по выходу, внутренний перегрев или неисправность внутренних узлов. Автоматический переход происходит только при допустимых параметрах входной сети.
5. Можно ли постоянно держать стабилизатор в ручном байпасе?
Технически длительная работа может быть допустима, если это предусмотрено конкретной моделью, но смысл стабилизации при этом теряется. Если напряжение сети нестабильно, постоянно использовать ручной байпас не следует.
6. Защищает ли байпас технику от повышенного и пониженного напряжения?
Зависит от типа байпаса. У ручного байпаса ИнСтаб «Штиль» такой защиты нет. Автоматический байпас подаёт сетевое напряжение на нагрузку только при параметрах сети, разрешённых алгоритмом конкретной модели.
7. Чем байпас отличается от режима ECO?
В ECO стабилизатор контролирует входное напряжение и автоматически возвращается к стабилизации при выходе параметров сети за заданные пределы. Байпас предназначен для обхода основной схемы устройства и имеет другой алгоритм работы.
8. Можно ли включить байпас, если нагрузка мощнее стабилизатора?
Такой сценарий возможен только в пределах допустимого тока байпасной цепи и требований конкретной модели. Нельзя считать байпас способом подключить нагрузку произвольной мощности.
9. Возвращается ли стабилизатор из автоматического байпаса самостоятельно?
Да, если это предусмотрено алгоритмом устройства: после устранения причины перехода и восстановления допустимых параметров стабилизатор возвращает нагрузку на основную линию.
10. Работает ли байпас при полном отключении электричества?
Нет. Байпас не является резервным источником питания и не создаёт электроэнергию: если входная сеть полностью пропала, передавать на нагрузку нечего.
