Восемь мифов об ИБП переменного тока

Миф 1. Все ИБП одинаково успешно справляются с сетевыми проблемами и подходят для любых нагрузок

Данное утверждение часто приводит к попыткам использовать простейшие компьютерные ИБП для работы c требовательным к качеству электропитания оборудованием. Логика понятна: зачем переплачивать, если даже недорогой «бесперебойник» защищает от всех сетевых проблем… а ведь именно так многие и считают. К сожалению, это суждение ошибочно, и в итоге человек вместо экономии может получить дополнительные расходы на ремонт прибора, оставшегося без защиты из-за подключения к неподходящему для него ИБП.

Как обстоят дела в действительности?

Любой ИБП способен запитать соответствующую по мощности нагрузку в момент отключения основной электросети, но не все устройства делают это одинаково быстро и качественно!

Например, у бюджетных ИБП резервного типа (off-line ИБП) время перехода на аккумуляторы составляет от 4 до 15 мс, в течение которых электропитание нагрузки не осуществляется. Кроме того, подобные ИБП не способны повышать качество электроэнергии без перехода на батареи, а также характеризуются малым диапазоном допустимых сетевых значений и искажённой (несинусоидальной) формой выходного напряжения в автономном режиме. На практике указанные недостатки осложняют работу со многими бытовыми электроприборами и сужают область применения off-line ИБП. В неё, в частности, не попадают котлы современных отопительных систем, холодильники, насосы, стиральные машины, кондиционеры, компоненты системы «Умный Дом», а также вообще любые нагрузки, если сеть имеет стабильно низкое качество напряжения.

Линейно-интерактивный (line-interactive) тип ИБП совершенней вышерассмотренного и отличается, во-первых, сокращённым (но не нулевым) временем подключения аккумуляторов, а, во-вторых, наличием функции стабилизации напряжения, позволяющей сглаживать часть поступающих на вход колебаний без перехода на батареи. Однако и такие ИБП имеют весомый недостаток – скачкообразное изменение выходного напряжения при отклонениях входного (данное явление обусловлено принципом работы встроенного регулятора). Отметим также проблемы с формой выходного сигнала: при работе от сети все входные искажения передаются на нагрузку, а при работе от батарей большинство моделей не формируют чистую синусоиду.

Линейно-интерактивный ИБП справится с защитой устройств, снабжённых импульсными блоками питания, но не гарантирует обеспечение необходимого качества электропитания для изделий, содержащих чувствительную электронику либо электродвигатель.

Максимальная защита возможна только при использовании ИБП с двойным преобразованием энергии (онлайн ИБП). Эти наиболее современные «бесперебойники» отличаются моментальным переходом в автономный режим и снабжают нагрузку напряжением с номинальным значением и синусоидальной формой при любом состоянии внешней сети.

Именно онлайн ИБП решает все проблемы с качеством сетевой электроэнергии и подходит для абсолютного большинства нагрузок как в бытовом секторе, так и в промышленности. Ознакомиться с полным модельным рядом онлайн ИБП «Штиль».

Обзор настенных ИБП «Штиль» мощностью 300, 500 и 1000 ВА

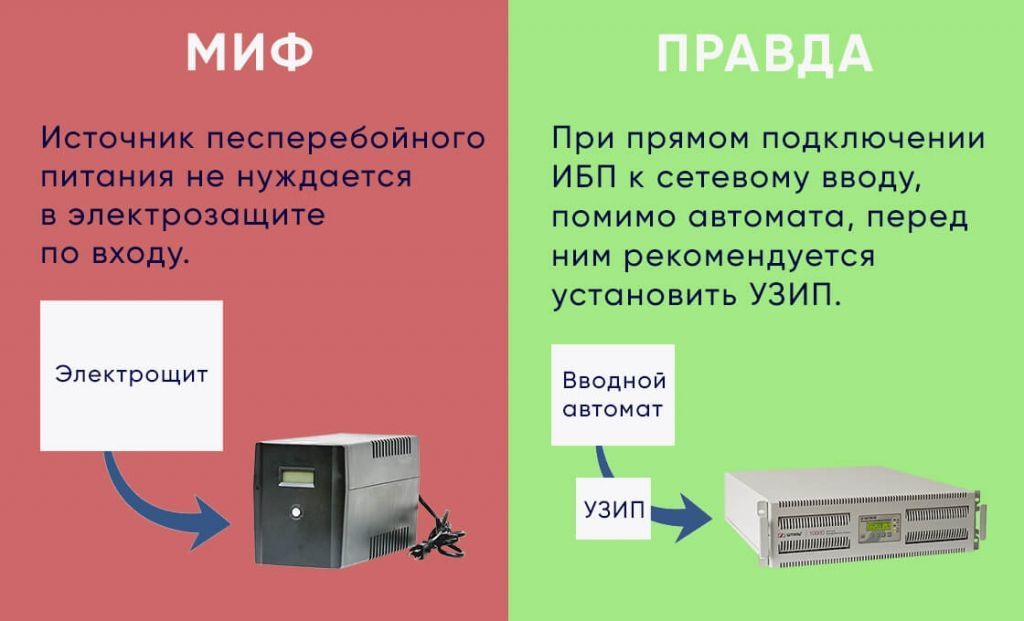

Миф 2. ИБП не нуждается в защите

Из-за уверенности пользователей в том, что «защитнику не нужен защитник» некоторые ИБП остаются без какой-либо защиты по входу.

Как обстоят дела на самом деле?

Согласно ГОСТу, устанавливающему требования безопасности для систем бесперебойного энергоснабжения, в проводке на месте подключения ИБП должно присутствовать устройство отключения сетевого питания.

На практике данное требование выполняется установкой в цепь между «бесперебойником» и источником электропитания автоматического выключателя или другого, схожего по функционалу, коммутационного устройства.

Особую опасность для ИБП представляют высоковольтные скачки, вызываемые, в частности, попаданием молнии в линию электропередач. Поэтому при прямом подключении бесперебойника к сетевому вводу, помимо автомата, перед ним рекомендуется установить ещё и устройство защиты от импульсных перенапряжений (УЗИП).

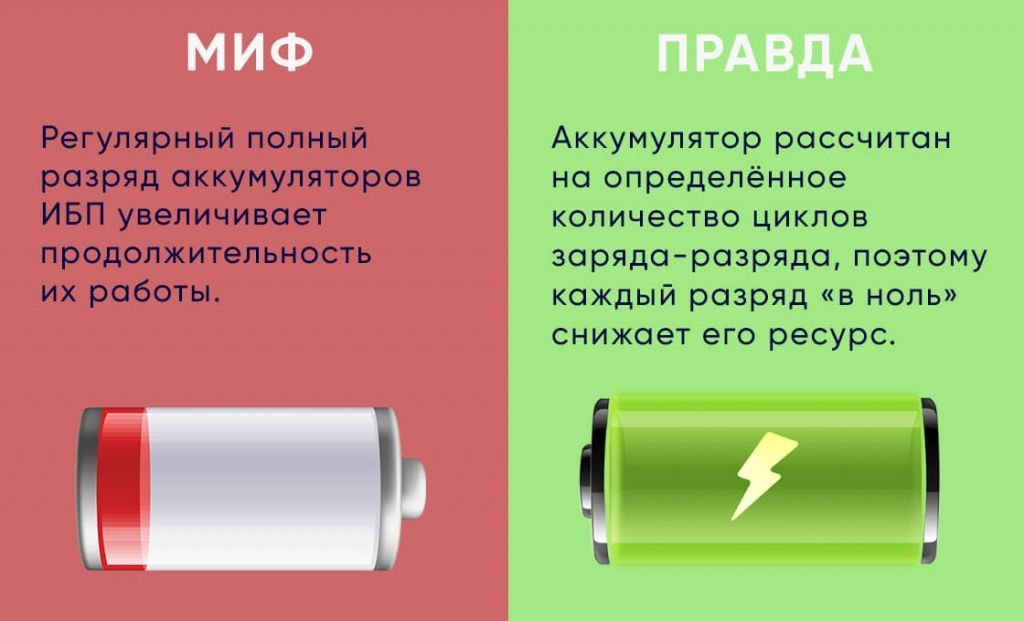

Миф 3. Регулярный полный разряд аккумуляторов ИБП увеличивает продолжительность их работы

Это заблуждение связано с весьма сомнительным «народным» методом продления жизни автомобильных аккумуляторов. Некоторые умельцы, в основном из числа автолюбителей, пытаются применить его и к батареям ИБП.

Как обстоят дела на самом деле?

Любой свинцово-кислотный аккумулятор рассчитан на определённое количество циклов заряда-разряда, поэтому каждый разряд «в ноль» не увеличивает его ресурс, а наоборот снижает. Кроме того, частые глубокие разряды могут спровоцировать необратимые изменения в химической структуре батареи, приводящие к её постепенному выходу из строя.

Точно такие же последствия имеют и систематические недозаряды аккумулятора, вызванные, например, неправильной работой зарядного устройства или периодическими переходами «бесперебойника» в автономный режим до момента полного заряда батарей.

Не следует путать полный разряд батареи с предназначенной для контроля её технического состояния процедурой контрольно-тренировочного цикла, которая проводится строго до определённого конечного напряжения и только в полном соответствии с установленными производителем правилами.

Стоит отметить, что в функционал некоторых современных ИБП заложена возможность автоматического и безопасного проведения операции контрольно-тренировочного цикла аккумуляторов – так называемый «Разрядный тест» или «Тест до полного разряда».

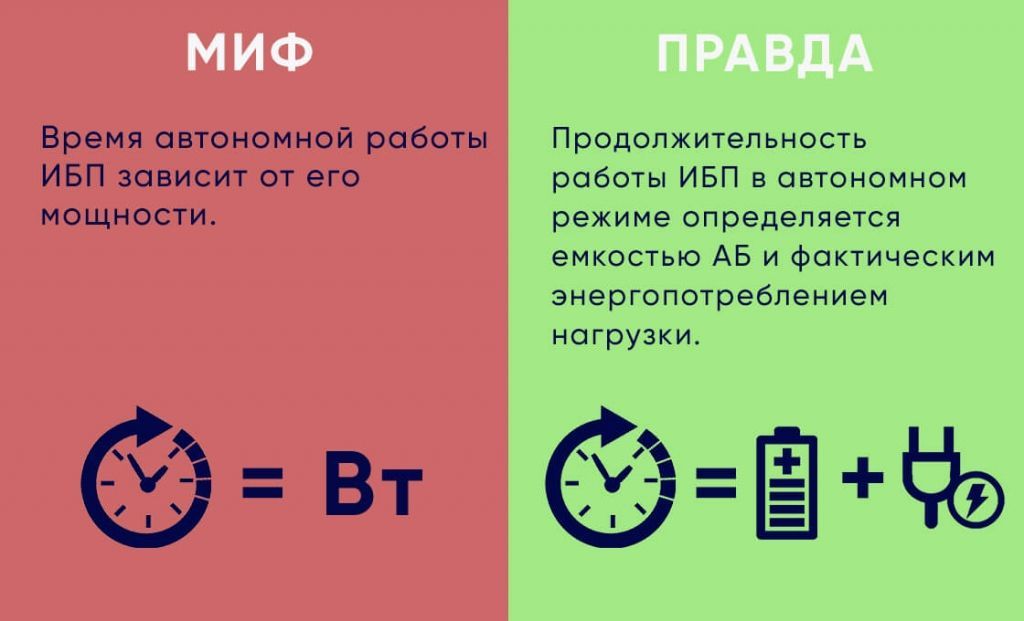

Миф 4. Время автономной работы ИБП зависит от его мощности

Расхожий миф, вера в который приводит к покупке ИБП с мощностью, намного превышающей необходимую, что по сути является пустой тратой денег.

Как обстоят дела на самом деле?

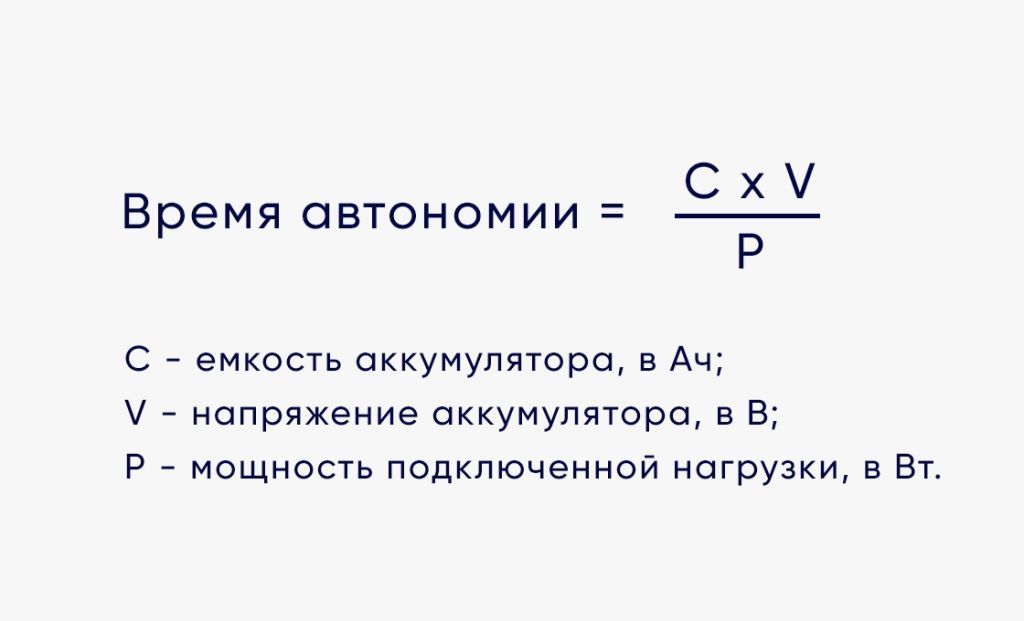

Продолжительность работы «бесперебойника» в автономном режиме определяется емкостью применяемых аккумуляторов и фактическим энергопотреблением питаемого оборудования.

Из двух ИБП большее время резервирования для одной и той же нагрузки обеспечит не модель с большей выходной мощностью, а модель с большей емкостью батарей (при условии, что значение выходной мощности этой модели достаточно для питания данной нагрузки).

Следует понимать, что одна и та же модель ИБП с одними и теми же батареями при разных уровнях нагрузки будет иметь разную продолжительность автономной работы.

Отметим, что ИБП, поддерживающие подключение внешних аккумуляторов, более вариативны по длительности автономии. Благодаря быстрому присоединению/отсоединению дополнительных батарей их работу легко подстроить под конкретную сетевую ситуацию. Однако бесконечно наращивать время батарейной поддержки всё-таки не получится, так как возможности зарядного устройства у любого ИБП ограничены и отдаваемого им тока может просто не хватить для большого количества аккумуляторов.

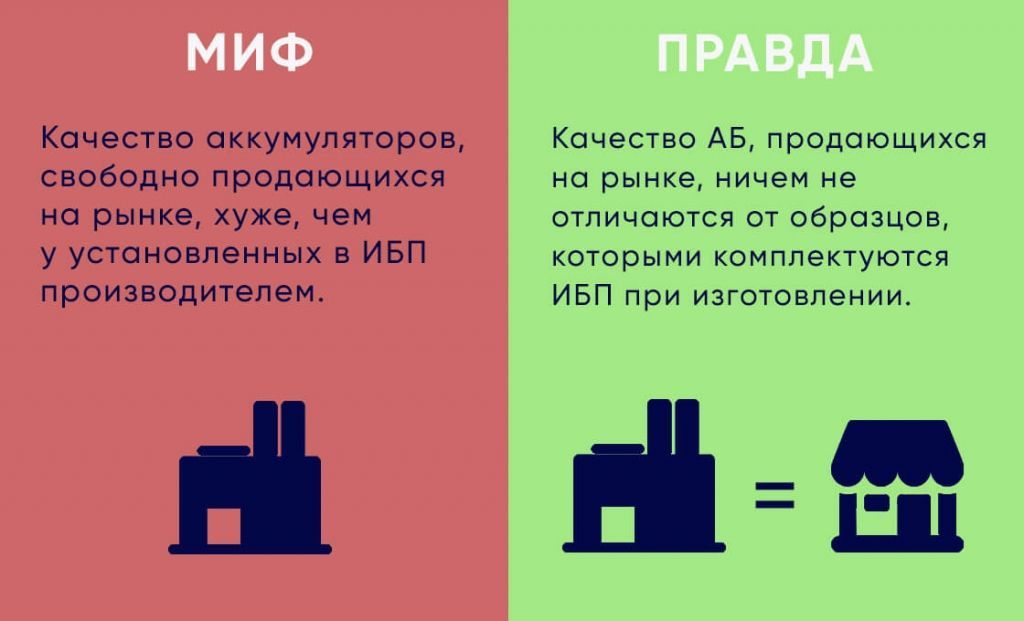

Миф 5. Качество аккумуляторов, свободно продающихся на рынке, хуже, чем у установленных в ИБП производителем

Указанное заблуждение объясняется большим количеством некачественных изделий, заполонивших отечественный аккумуляторный рынок.

Как обстоят дела на самом деле?

Большинство применяемых в ИБП аккумуляторных батарей представлены и в розничной продаже. Их качество и характеристики ничем не отличаются от образцов, которыми комплектуются «бесперебойники» при изготовлении.

Остерегаться следует только подделок известных брендов и изделий, с даты выпуска которых прошло более года, поскольку неизвестно, соблюдались ли условия их безопасного хранения.

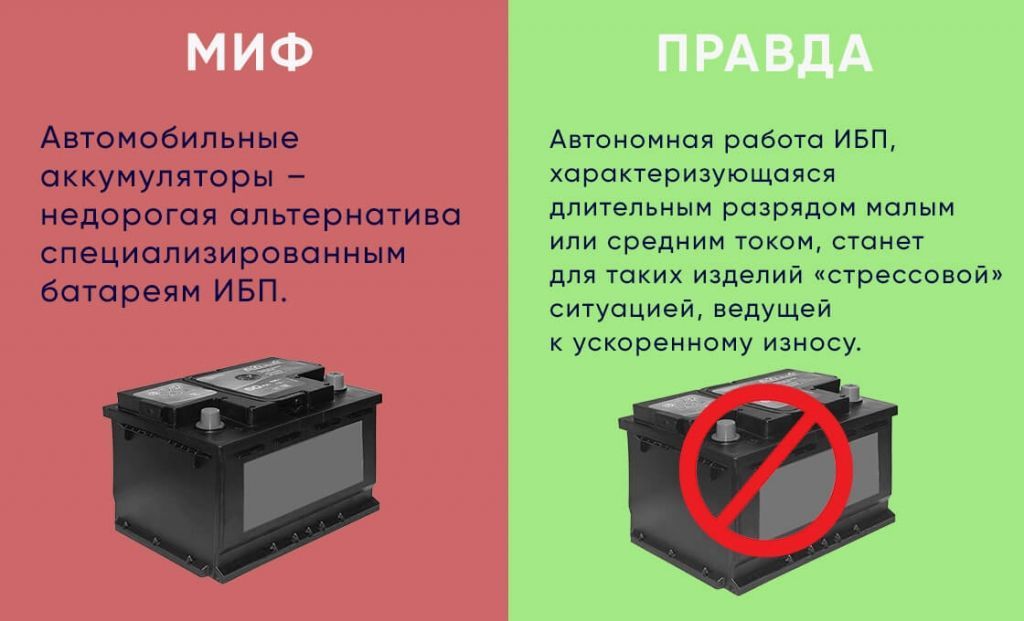

Миф 6. Автомобильные аккумуляторы – недорогая альтернатива специализированным батареям ИБП

Часто умельцы из интернета рассказывают на всевозможных форумах как они сэкономили, приладив к ИБП автоаккумуляторы, которые стоят дешевле, чем предназначенные для «бесперебойников» специализированные AGM VRLA батареи.

Как обстоят дела на самом деле?

Автомобильные аккумуляторы рассчитаны на кратковременную отдачу большого тока. Автономная работа ИБП, характеризующаяся длительным разрядом малым или средним током, станет для таких изделий «стрессовой» ситуацией, ведущей к ускоренному износу.

Кроме того, зарядное напряжение, выдаваемое обычным ИБП, меньше необходимого автомобильным аккумуляторам, что чревато их хроническим недозарядом и опять же сокращает срок службы.

В итоге подключенные к «бесперебойнику» автомобильные аккумуляторы скорее всего прослужат значительно меньше заявленного производителем времени, а затраты на приобретение новых аккумуляторов полностью нивелируют экономию, полученную при изначальном отказе от покупки предназначенных для ИБП AGM VRLA батарей.

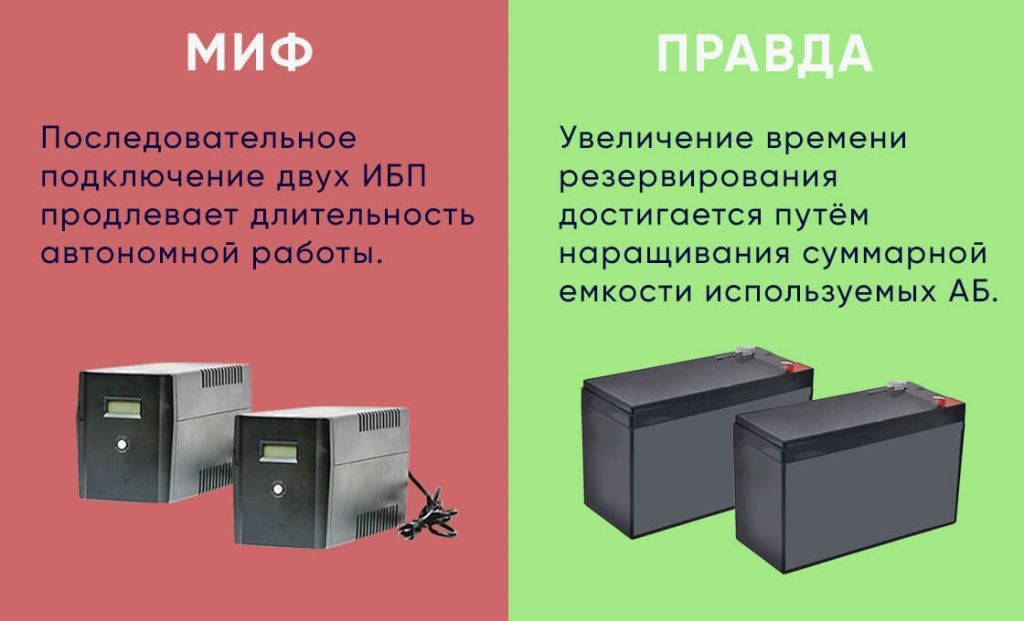

Миф 7. Последовательное подключение двух ИБП увеличивает надёжность защиты и/или значительно продлевает длительность автономной работы

Подобное заявление сразу выдаёт отсутствие у его автора опыта в практической организации систем бесперебойного питания.

Как обстоят дела на самом деле?

Даже если первый «бесперебойник», перейдя в автономный режим, сможет запитать последующий (возможно далеко не всегда), то часть энергии его аккумулятора будет рассеяна в результате потерь на втором устройстве и просто не дойдёт до нагрузки.

Поэтому увеличение времени резервирования достигается путём наращивания суммарной емкости используемых батарей, а не последовательным подключением ещё одного ИБП.

Что касается общей надежности системы бесперебойного питания, то она повышается параллельным объединением нескольких ИБП. Например, с помощью схемы N+1, в которой одно устройство питает нагрузку, а второе находится в «горячем» резерве и при отказе первого автоматически включается в работу. В случае необходимости количество резервных единиц может быть увеличено и распределено по независимым питающим линиям (схемы N+2, 2N, 2(N+1) и подобные им).

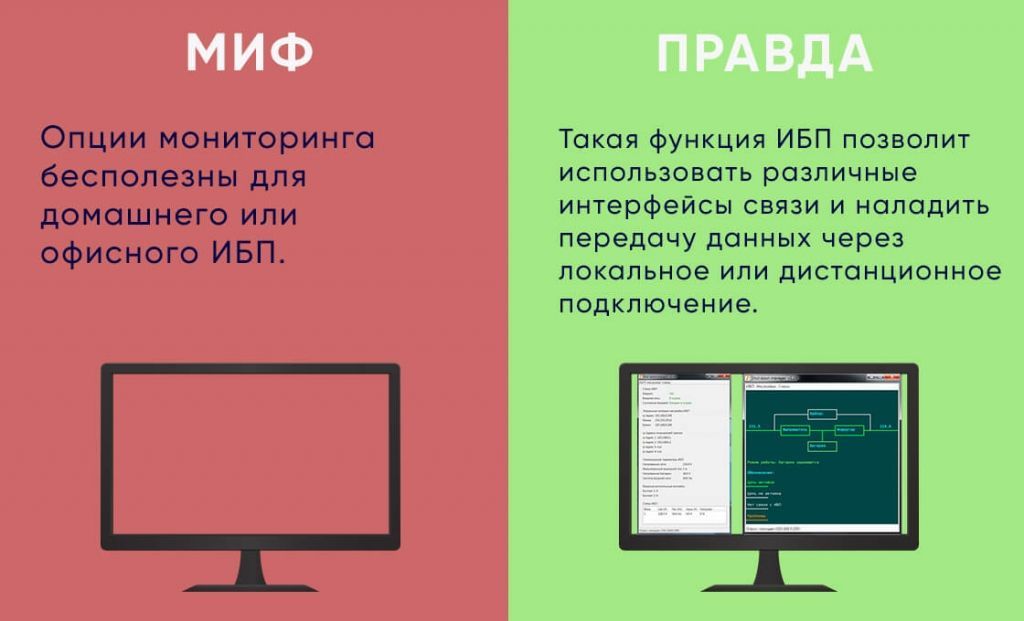

Миф 8. Опции мониторинга бесполезны для домашнего или офисного ИБП

Ложное утверждение, появление которого, скорее всего, дело рук производителей, неспособных заложить в свои изделия возможности для обмена информацией с другими устройствами.

Как обстоят дела на самом деле?

Установка в ИБП адаптера, снабжённого коммуникационными портами, позволит использовать различные интерфейсы связи и наладить передачу данных через локальное или дистанционное подключение.

В результате пользователь, находясь на любом удалении от устройства, сможет в режиме реального времени контролировать работу «бесперебойника» и своевременно реагировать на любые проблемы с электроснабжением, что в быту не менее важно, чем на производстве.

В качестве примера рассмотрим средства мониторинга однофазных ИБП «Штиль». На сегодняшний день они включают в себя пять плат расширения интерфейсов, взаимодействие с которыми осуществляется через специализированное программное обеспечение или web-интерфейс.
